机械基础习题册（第五版）参考答案劳动社会保障出版社绪论一、选择题二、判断题三、填空题1．机械传动常用机构轴系零件液压与气动2．信息3．动力部分执行部分传动部分控制部分4．制造单元5．高副6．滚动轮接触凸轮接触齿轮接触7．滑动大低不能8．机械运动变换传递代替或减轻四、术语解释1．机器——是人们根据使用要求而设计的一种执行机械运动的装置，其用来变换或传递能量、物料与信息，以代替或减轻人类的体力劳动和脑力劳动。

2．机构——具有确定相对运动的构件的组合。

3．运动副——两构件直接接触而又能产生一定形式相对运动的可动连接。

4．机械传动装置——用来传递运动和动力的机械装置称为机械传动装置。

五、应用题1．答：2．答：零件：螺钉、起重吊钩、缝纫机踏板、曲轴、构件：自行车链条机构：台虎钳、水泵、机器：车床、洗衣机、齿轮减速器、蒸汽机、3.答：动力部分：发动机传动部分：离合器、变速箱、传动轴、执行部分：车轮控制部分：方向盘、排挡杆、刹车、油门*4．答：略第一章带传动一、选择题二、判断题三、填空题1. 主动轮从动轮挠性带2. 摩擦型啮合型3. 摩擦力运动动力。

4. 打滑薄弱零件安全保护5. 无两侧面不接触。

6. 帘布芯绳芯包布顶胶抗拉体底胶7．Y、Z、A、B、C、D、E8．几何尺寸标记。

9．型号基准长度标准编号10．实心式腹板式孔板式轮辐式11．平行重合12．调整中心距安装张紧轮13．弧形凹形变直摩擦力传动能力14．SPZ SPA SPB SPC15.型号基准长度16．啮合带传动齿轮传动17．单面带双面带节距18. 仪表、仪器、机床、汽车、轻纺机械、石油机械 四、术语（标记）解释1．机构传动比-----机构中输入角速度与输出角速度的比值。

2．V 带中性层-----当V 带绕带轮弯曲时，其长度和宽度均保持不变的层面称为中性层。

3．V 带基准长度L d -----在规定的张紧力下，沿V 带中性层量得的周长，称为V 带基准长度。

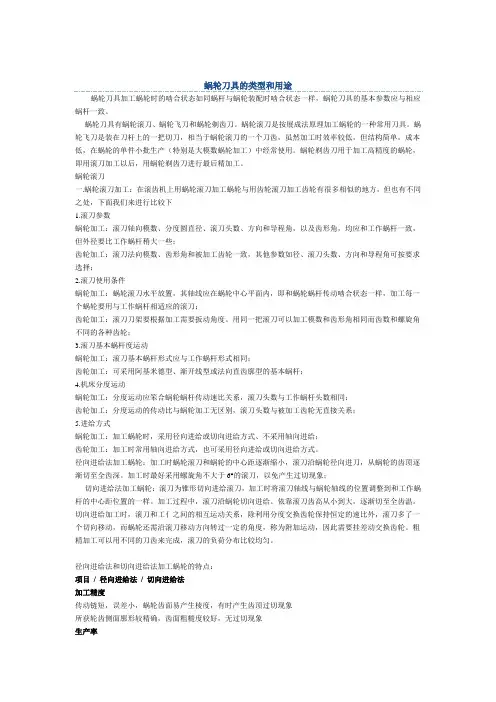

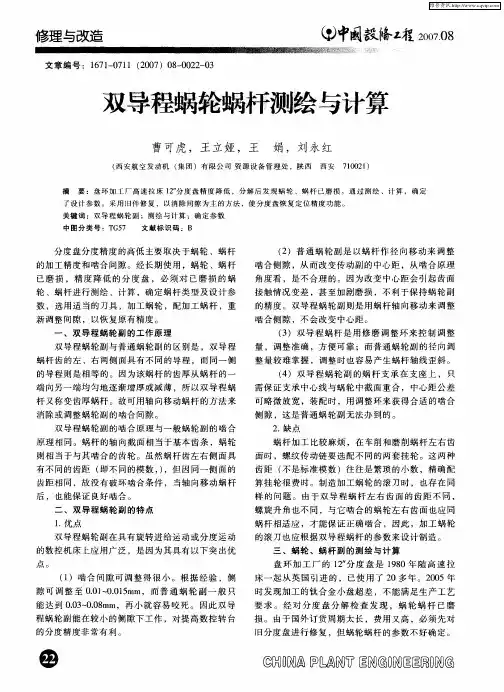

蜗轮刀具的类型和用途蜗轮刀具加工蜗轮时的啮合状态如同蜗杆与蜗轮装配时啮合状态一样，蜗轮刀具的基本参数应与相应蜗杆一致。

蜗轮刀具有蜗轮滚刀、蜗轮飞刀和蜗轮剃齿刀。

蜗轮滚刀是按展成法原理加工蜗轮的一种常用刀具。

蜗轮飞刀是装在刀杆上的一把切刀，相当于蜗轮滚刀的一个刀齿，虽然加工时效率较低，但结构简单，成本低，在蜗轮的单件小批生产（特别是大模数蜗轮加工）中经常使用。

蜗轮剃齿刀用于加工高精度的蜗轮，即用滚刀加工以后，用蜗轮剃齿刀进行最后精加工。

蜗轮滚刀一.蜗轮滚刀加工：在滚齿机上用蜗轮滚刀加工蜗轮与用齿轮滚刀加工齿轮有很多相似的地方，但也有不同之处，下面我们来进行比较下1.滚刀参数蜗轮加工：滚刀轴向模数、分度圆直径、滚刀头数、方向和导程角，以及齿形角，均应和工作蜗杆一致，但外径要比工作蜗杆稍大一些；齿轮加工：滚刀法向模数、齿形角和被加工齿轮一致，其他参数如径、滚刀头数、方向和导程角可按要求选择；2.滚刀使用条件蜗轮加工：蜗轮滚刀水平放置，其轴线应在蜗轮中心平面内，即和蜗轮蜗杆传动啮合状态一样，加工每一个蜗轮要用与工作蜗杆相适应的滚刀；齿轮加工：滚刀刀架要根据加工需要扳动角度。

用同一把滚刀可以加工模数和齿形角相同而齿数和螺旋角不同的各种齿轮；3.滚刀基本蜗杆度运动蜗轮加工：滚刀基本蜗杆形式应与工作蜗杆形式相同；齿轮加工：可采用阿基米德型、渐开线型或法向直齿廓型的基本蜗杆；4.机床分度运动蜗轮加工：分度运动应笨合蜗轮蜗杆传动速比关系，滚刀头数与工作蜗杆头数相同；齿轮加工：分度运动的传动比与蜗轮加工无区别，滚刀头数与被加工齿轮无直接关系；5.进给方式蜗轮加工：加工蜗轮时，采用径向进给或切向进给方式、不采用轴向进给；齿轮加工：加工时常用轴向进给方式，也可采用径向进给或切向进给方式。

径向进给法加工蜗轮：加工时蜗轮滚刀和蜗轮的中心距逐渐缩小，滚刀沿蜗轮径向进刀，从蜗轮的齿顶逐渐切至全齿深。

加工时最好采用螺旋角不大于6°的滚刀，以免产生过切现象；切向进给法加工蜗轮：滚刀为锥形切向进给滚刀，加工时将滚刀轴线与蜗轮轴线的位置调整到和工作蜗杆的中心距位置的一样。

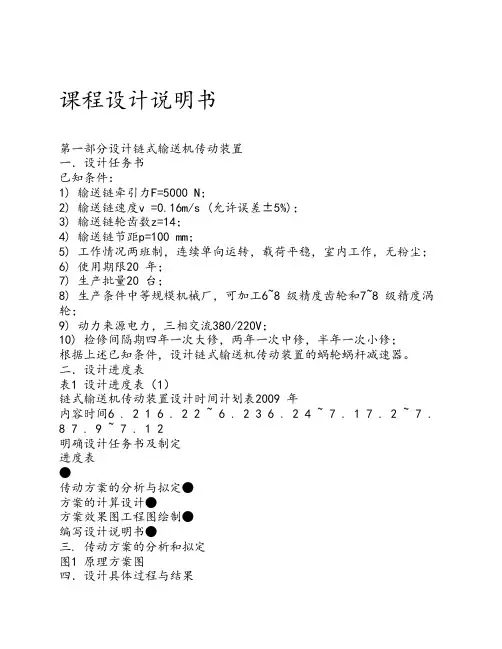

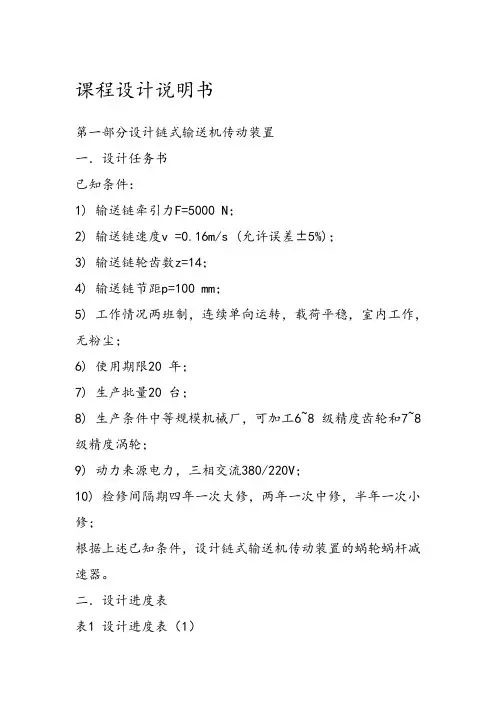

课程设计说明书第一部分设计链式输送机传动装置一．设计任务书已知条件：1) 输送链牵引力F=5000 N；2) 输送链速度v =0.16m/s (允许误差±5%)；3) 输送链轮齿数z=14；4) 输送链节距p=100 mm；5) 工作情况两班制，连续单向运转，载荷平稳，室内工作，无粉尘；6) 使用期限20 年；7) 生产批量20 台；8) 生产条件中等规模机械厂，可加工6~8 级精度齿轮和7~8 级精度涡轮；9) 动力来源电力，三相交流380/220V；10) 检修间隔期四年一次大修，两年一次中修，半年一次小修；根据上述已知条件，设计链式输送机传动装置的蜗轮蜗杆减速器。

二．设计进度表表1 设计进度表（1）链式输送机传动装置设计时间计划表2009 年内容时间6 . 2 1 6 . 2 2 ~ 6 . 2 3 6 . 2 4 ~ 7 . 1 7 .2 ~ 7 . 8 7 . 9 ~ 7 . 1 2明确设计任务书及制定进度表●传动方案的分析与拟定●方案的计算设计●方案效果图工程图绘制●编写设计说明书●三. 传动方案的分析和拟定图1 原理方案图四．设计具体过程与结果设计说明设计结果4.1电动机的选择4.1.1 选择电动机类型和结构型式根据电源、工作条件和载荷特点选择Y 系列三相异步电动机。

4.1.2 选择电动机的容量(1)估算传动装置的总功率：查表1-7，确定装置各部分的效率：皮带传动η平带=0.96(无压紧)蜗杆传动η蜗杆=0.78（双头0.75——0.82）圆柱传动η圆锥=0.98三对轴承η轴承=0.98（相等）η总=η平带×(η轴承)3×η蜗杆×η圆锥）=0.96×0.983×0.78×0.98=0.6836(2) 电动机所需功率Pd：输送机上的Pw =FV/=5000×0.16=0.800kW电动机所需功率Pd=PW/η总=0.800/0.6836=1.170kW初选电机：电动机型号额定功率（kW）满载转速(r/min) Y100L-6 1.5 kW nm= 940 r/minη总=0.6836Pw=0.800kWPd =1.170kW设计说明设计结果4.1.3 计算总传动比和分配各级传动比根据初选电机计算总传动比nw=1000×60×v/zp=5.647r/mini 总=nm/ nw=940/5.647=166.372由表1-8，单级蜗杆减速器推荐的传动比合理范围为8~40，取i 蜗杆=20。

课程设计说明书第一部分设计链式输送机传动装置一．设计任务书已知条件：1) 输送链牵引力F=5000 N；2) 输送链速度v =0.16m/s (允许误差±5%)；3) 输送链轮齿数z=14；4) 输送链节距p=100 mm；5) 工作情况两班制，连续单向运转，载荷平稳，室内工作，无粉尘；6) 使用期限20 年；7) 生产批量20 台；8) 生产条件中等规模机械厂，可加工6~8 级精度齿轮和7~8 级精度涡轮；9) 动力来源电力，三相交流380/220V；10) 检修间隔期四年一次大修，两年一次中修，半年一次小修；根据上述已知条件，设计链式输送机传动装置的蜗轮蜗杆减速器。

二．设计进度表表1 设计进度表（1）链式输送机传动装置设计时间计划表2009 年内容时间6 . 2 1 6 . 2 2 ~ 6 . 2 3 6 . 2 4 ~ 7 . 1 7 . 2 ~ 7 .8 7 . 9 ~ 7 . 1 2明确设计任务书及制定进度表●传动方案的分析与拟定●方案的计算设计●方案效果图工程图绘制●编写设计说明书●三. 传动方案的分析和拟定图1 原理方案图四．设计具体过程与结果设计说明设计结果4.1电动机的选择4.1.1 选择电动机类型和结构型式根据电源、工作条件和载荷特点选择Y 系列三相异步电动机。

4.1.2 选择电动机的容量(1)估算传动装置的总功率：查表1-7，确定装置各部分的效率：皮带传动η平带=0.96(无压紧)蜗杆传动η蜗杆=0.78（双头0.75——0.82）圆柱传动η圆锥=0.98三对轴承η轴承=0.98（相等）η总=η平带×(η轴承)3×η蜗杆×η圆锥）=0.96×0.983×0.78×0.98=0.6836(2) 电动机所需功率Pd：输送机上的Pw =FV/=5000×0.16=0.800kW电动机所需功率Pd=PW/η总=0.800/0.6836=1.170kW初选电机：电动机型号额定功率（kW） 满载转速(r/min)Y100L-6 1.5 kW nm= 940 r/minη总=0.6836Pw=0.800kWPd =1.170kW设计说明设计结果4.1.3 计算总传动比和分配各级传动比根据初选电机计算总传动比nw=1000×60×v/zp=5.647r/mini 总=nm/ nw=940/5.647=166.372由表1-8，单级蜗杆减速器推荐的传动比合理范围为8~40，取i 蜗杆=20。

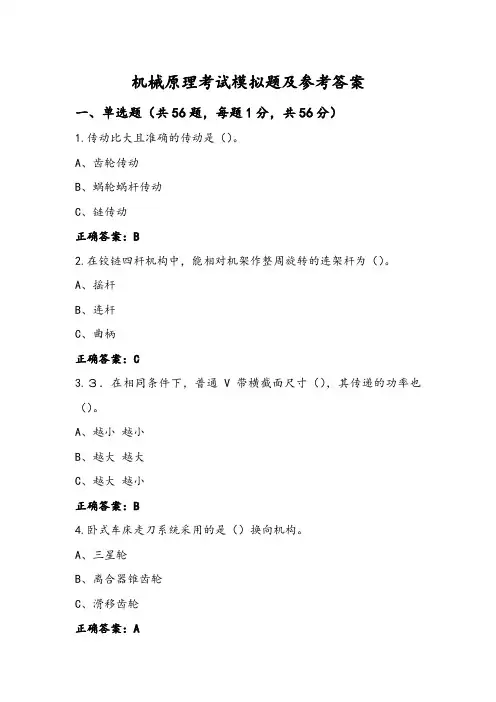

机械原理考试模拟题及参考答案一、单选题（共56题，每题1分，共56分）1.传动比大且准确的传动是（）。

A、齿轮传动B、蜗轮蜗杆传动C、链传动正确答案：B2.在铰链四杆机构中，能相对机架作整周旋转的连架杆为（）。

A、摇杆B、连杆C、曲柄正确答案：C3.３．在相同条件下，普通V带横截面尺寸（），其传递的功率也（）。

A、越小越小B、越大越大C、越大越小正确答案：B4.卧式车床走刀系统采用的是（）换向机构。

A、三星轮B、离合器锥齿轮C、滑移齿轮正确答案：A5.基圆上的压力角等于（）。

A、20︒B、0︒C、40︒正确答案：B6.自行车后轴上的飞轮实际上就是一个（）机构。

A、槽轮B、棘轮C、不完全齿轮正确答案：B7.套筒与内链板之间采用的是（）。

A、间隙配合B、过盈配合C、过渡配合正确答案：C8.普通螺纹“M12-7g-L-LH”表示螺纹的公称直径为（）mm。

A、1B、7C、12正确答案：C9.在轮系中，齿轮与轴之间滑移，是指齿轮与轴周向固定，齿轮可沿（）滑移。

A、周向B、纵向C、轴向正确答案：C10.在双圆销外槽轮机构中，曲柄每旋转一周，槽轮运动（）次。

A、四B、一C、两正确答案：C11.两被连接件上均为通孔且有足够装配空间的场合应采用（）。

A、螺柱连接B、螺钉连接C、螺栓连接正确答案：C12.（）联轴器适用于两轴的对中性好、冲击较小及不经常拆卸的场合。

A、万向B、凸缘C、滑块正确答案：B13.从动件作等加速等减速运动规律的位移曲线是（）。

A、双曲线B、斜直线C、抛物线正确答案：C14.在棘轮机构中，增大曲柄的长度，棘轮的转角（）。

A、不变B、减小C、增大正确答案：C15.若主动轴转速为1200r/min，要求从动轴获得12r/min的转速，应采用（）。

A、一对齿轮传动B、一级链传动C、轮系传动正确答案：C16.渐开线齿轮的模数m和齿距p的关系为（）。

A、p=πmB、m=πpC、pm=π正确答案：A17.（）联轴器具有良好的补偿性，允许有综合位移。

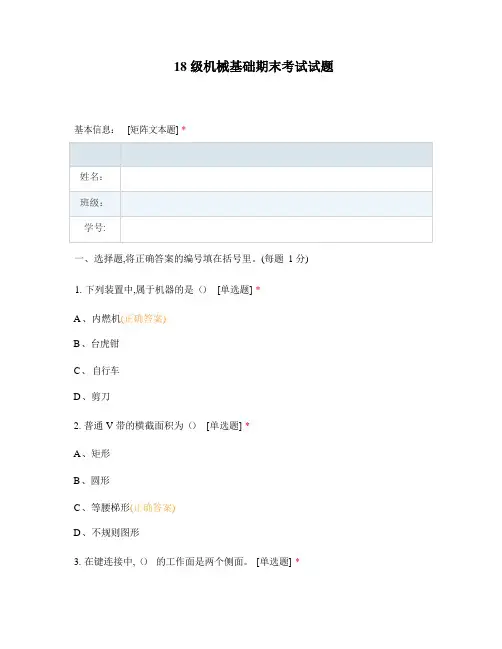

18基本信息：[矩阵文本题]*一、选择题,将正确答案的编号填在括号里。

(每题1 分)1. 下列装置中,属于机器的是（）[单选题] *2. 普通V 带的横截面积为（）[单选题] *3. 在键连接中,（）的工作面是两个侧面。

[单选题] *4. 链的长度用节数表示,链节数最好取（）。

[单选题] *5. 机构和机器的本质区别在于（）。

[单选题] *6. 按国家标准,普通V 带有（）种型号。

[单选题] *7. 在相同的条件下,普通V 带横截面尺寸（）,其传递的功率也( ) 。

[单选题] *8. 窄V 带的相对高度值与通V 带的相对高度值相比,其数值（）[单选题] *9. 章V 带已广泛应用于（）且结构要求紧凄的机械传动中。

[单选题] *10. 广泛应用于紧固连接的螺纹是（）螺纹。

[单选题] *11. 普通螺纹的牙型为为（）。

[单选题] *12. 普通螺纹的公称直径是指螺纹的（）。

[单选题] *的为粗牙螺纹。

[单13. 同一公称直径的普通螺纹可以有多种蝶距,其中中螺距（）选题] *14. 双线螺纹的导程等于螺距的（）倍。

[单选题] *15. （）主要用于传递力,起章引、悬挂物物品的作用。

[单选题] *16. 要求传动平稳性好、传动速度快、噪声较小时,宜选用（）。

[单选题] *17. 要求两轴中心距较大,且在低速、重载和高温等不良环境下工作,宜选用（）。

[单选题] *18. 因为链轮具有多边形特点,所以链传动的运动表现为（）。

[单选题] *19. 在（）齿轮传动中,容易发生齿面磨损。

[单选题] *20. 防止（）的措施之一是选择适当的模数和齿宽。

[单选题] *21. 普通螺纹的公称直径是指螺纹的（）。

[单选题] *22. 用螺纹密封管螺纹的外螺纹,其特征代号是（）[单选题] *23. 梯形螺纹广泛用于螺旋（）中。

[单选题] *[单24. 同一公称直径的普通螺纹可以有多种蝶距,其中中螺距（）的为粗牙螺纹。

选题] *25. 双线螺纹的导程等于螺距的（）倍。

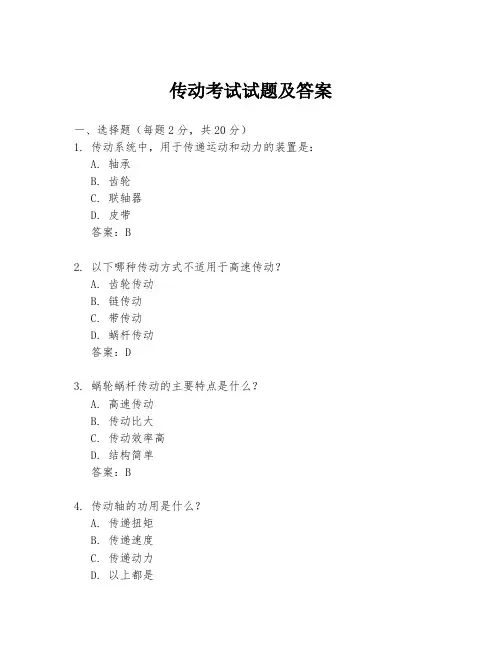

传动考试试题及答案一、选择题（每题2分，共20分）1. 传动系统中，用于传递运动和动力的装置是：A. 轴承B. 齿轮C. 联轴器D. 皮带答案：B2. 以下哪种传动方式不适用于高速传动？A. 齿轮传动B. 链传动C. 带传动D. 蜗杆传动答案：D3. 蜗轮蜗杆传动的主要特点是什么？A. 高速传动B. 传动比大C. 传动效率高D. 结构简单答案：B4. 传动轴的功用是什么？A. 传递扭矩B. 传递速度C. 传递动力D. 以上都是答案：D5. 链传动中，链轮的齿数与链条的节距之间的关系是：A. 齿数越多，节距越大B. 齿数越少，节距越大C. 齿数与节距无关D. 齿数与节距成正比答案：A6. 以下哪种传动方式可以实现无级变速？A. 齿轮传动B. 链传动C. 带传动D. 蜗杆传动答案：C7. 传动比是指：A. 从动轮转速与主动轮转速的比值B. 主动轮扭矩与从动轮扭矩的比值C. 主动轮功率与从动轮功率的比值D. 主动轮转速与从动轮转速的乘积答案：A8. 传动效率是指：A. 传动过程中能量的损失B. 传动过程中能量的转化率C. 传动过程中能量的利用率D. 传动过程中能量的传递速度答案：C9. 传动系统中，用于改变扭矩的装置是：A. 齿轮B. 联轴器C. 皮带轮D. 减速器答案：D10. 以下哪种传动方式的传动效率最高？A. 齿轮传动B. 链传动C. 带传动D. 蜗杆传动答案：A二、填空题（每空1分，共10分）1. 传动系统中，_________是实现无级变速的关键部件。

答案：变速机构2. 链传动中，链条的张紧力过大会导致_________。

答案：链条磨损加剧3. 传动轴的两端通常装有_________，以防止轴向窜动。

答案：轴承4. 蜗杆传动中，蜗杆的_________是其传动效率的关键因素。

答案：齿形5. 传动系统中，_________的传动比是固定的。

答案：齿轮传动6. 传动效率的计算公式为_________。

精心整理机械基础试题库1。

机器的组成通常包括动力部分、传动部分、（）和（）。

1.根据两零件之间的接触情况，运动副可分为高副和（）。

2.根据工作原理不同，带传动的类型分为摩擦型传动和（）。

3.4.V5.6.7.8.9.10.11.12.链传动按用途不同可以分为、（）、起重链13.链传动的传动比是指（）和从动轮的转速之比。

14.按轮系传动时各齿轮轴线位置是否固定轮系可以分为、周转轮系和。

15.按轮系传动时各齿轮轴线位置是否固定轮系可以分为、周转轮系和。

16.销的形式有很多种，基本类型有和圆锥销两种。

17.平面连杆机构是将（）用（转动副或移动副）连接而组成的平面机构。

18.在凸轮机构中，凸轮为（）件，通常作等速（回转）或（移动）。

19.槽轮机构主要由带圆销的（）（）和机架。

20.轴一般应具有足够的强度，合理的（）和良好的（）。

21.滚动轴承常用的密封方式有（）和非接触式密封22.23.24.25.26.键27.28.29.轴端挡圈、（）、（）、（）等。

30.在凸轮机构中，凸轮为（）件，通常作等速（回转）或（移动）。

31.根据轴线形状的不同，轴可以分为直轴、曲轴和（）。

根据承载情况不同，直轴又可分为（）、传动轴和（）三类。

32.调节棘轮机构转角的方法是改变棘爪运动范围和（）。

33.常见的间歇机构类型有棘轮机构、（）和（）34.凸轮机构常用从动件的运动规律有等速运动规律和（）。

35.凸轮机构按从动件端部形状和运动形式分尖顶式从动件、（）和（）。

36.凸轮机构是由凸轮、（）和（）三个基本构件组成。

37.导杆机构有摆动导杆机构、（）、（）三种类型。

38.39.40.41.42.43.44.45.46.47.48.49.V带是一种（）接头的环形带，其横截面为（）。

50.带传动的工作原理是以张紧在至少两个轮上的带作为（），靠带与带轮接触面间产生的（）来传递运动或动力的。

51.V带传动常用的张紧方法有（）和（）。

52.带速v有一定范围，一般取（）。
