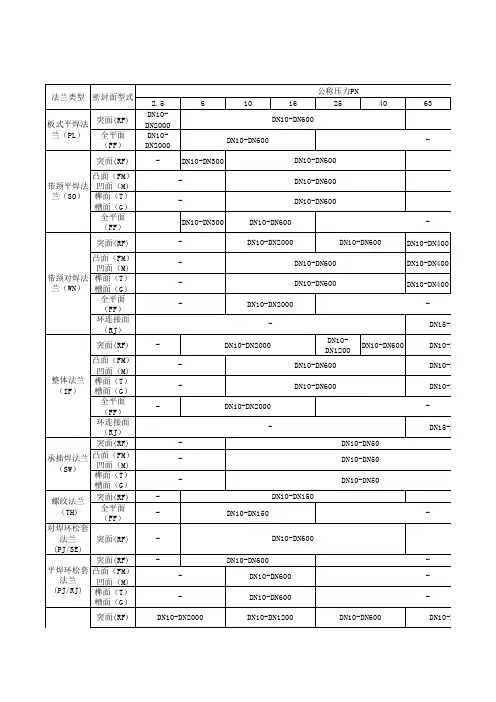

常用法兰类型及密封面型式

2.5 DN10DN2000 DN10DN2000 -
6
10
16 DN10-DN600
公称压力PN 25
40
63 -
DN10-DN600 DN10-DN300 DN10-DN300 DN10-DN2000 DN10-DN600 DN10-DN2000 DN10-DN600 DN10-DN600 DN10-DN600 DN10-DN600 DN10-DN600 DN10-DN600
DN10-DN400 DN10-DN400 DN10-DN400 DN15-DN400
-
DN10-DN2000
DN10DN1200 DN10-DN600 DN10-DN600
DN10-DN600
DN10-DN400 DN10-DN400 DN10-DN400 DN15-DN400
DN10-DN2000 DN10-DN50 DN10-DN50 DN10-DN50 DN10-DN150 DN10-DN150 DN10-DN600 DN10-DN600 DN10-DN600 DN10-DN600 DN10-DN1200 DN10-DN600
法兰类型 密封面型式 板式平焊法 兰（PL） 突面(RF) 全平面 （FF） 突面(RF) 凸面（FM） 带颈平焊法 凹面（M) 兰（SO） 榫面（T） 槽面（G） 全平面 （FF） 突面(RF) 凸面（FM） 凹面（M) 带颈对焊法 榫面（T） 兰（WN） 槽面（G） 全平面 （FF） 环连接面 （RJ） 突面(RF) 凸面（FM） 凹面（M) 整体法兰 榫面（T） （IF） 槽面（G） 全平面 （FF） 环连接面 （RJ） 突面(RF) 承插焊法兰 凸面（FM） 凹面（M) （SW） 榫面（T） 槽面（G） 突面(RF) 螺纹法兰 全平面 （TH) （FF） 对焊环松套 突面(RF) 法兰 (PJ/SE) 突面(RF) 平焊环松套 凸面（FM） 法兰 凹面（M) (PJ/RJ) 榫面（T） 槽面（G） 突面(RF)

法兰密封面常见的几种形式及加工要求1.平面法兰密封面：平面法兰是最简单的一种法兰形式。

其加工要求包括：-表面平整度：法兰密封面必须保持平整，不能有凹凸不平的缺陷。

平整度的要求取决于管道或设备的工作条件和压力等级，通常要求表面粗糙度达到Ra6.3～12.5微米。

-角度允许偏差：法兰密封面的角度允许偏差通常要求在5°以内。

- 法兰密封面与法兰间的平行度：法兰与法兰之间的平行度要求一般在0.05mm以内。

2.间隙法兰密封面：间隙法兰是一种类似于平面法兰的形式，但在法兰密封面上增加了一些槽或槽边的凸起物，以提高密封效果。

其加工要求包括：-槽的宽度和深度：槽的宽度和深度应符合设计要求，以确保密封效果。

-槽和槽边的表面处理：槽和槽边的表面要平整，不能有明显的凹凸不平。

- 法兰密封面与法兰间的平行度：法兰与法兰之间的平行度要求一般在0.05mm以内。

3.O型密封环法兰密封面：O型密封环法兰是一种通过橡胶O型密封环来实现密封的法兰形式。

其加工要求包括：-密封环槽的尺寸和形状：密封环槽的尺寸和形状要符合设计要求，以确保密封环的安装和密封效果。

-密封环槽和密封环的表面处理：密封环槽和密封环的表面要平整，不能有明显的凹凸不平。

- 法兰密封面与法兰间的平行度：法兰与法兰之间的平行度要求一般在0.05mm以内。

4.溢流槽法兰密封面：溢流槽法兰是一种通过溢流槽来实现泄压或泄漏的法兰形式。

其加工要求包括：-溢流槽的尺寸和形状：溢流槽的尺寸和形状要根据设计要求进行加工，以满足泄压或泄漏的要求。

-溢流槽和溢流槽边的表面处理：溢流槽和溢流槽边的表面要平整，不能有明显的凹凸不平。

- 法兰密封面与法兰间的平行度：法兰与法兰之间的平行度要求一般在0.05mm以内。

以上是法兰密封面常见的几种形式及其加工要求。

不同形式的法兰密封面加工要求不同，但都需要保持表面平整度，确保与法兰之间的平行度，并符合设计要求的尺寸和形状。

加工过程中要注意避免出现明显的凹凸不平的情况，并进行适当的表面处理，以提高密封效果。

法兰简述管法兰及其垫片、紧固件统称为法兰接头。

法兰接头是工程设计中使用极为普遍、涉及面非常广泛的一种零部件。

它是配管设计、管件阀门中必不可少的零件，而且也是设备、设备零部件(如人孔、视镜、液面计等)中必备的构件。

此外，其它专业如工业炉、热工、给排水、采暖通风、自控等，也经常使用法兰接头。

材质:锻钢、WCB碳钢、不锈钢、316L、316、304L、304、321、铬钼钢、铬钼钒钢、钼二钛、衬胶、衬氟材质。

品种:平焊法兰、带颈法兰、对焊法兰、环连接法兰、承插法兰、及盲板等。

执行标准有GB系列(国家标准)、JB系列(机械部)、HG系列(化工部)、ASME B16.5（美标）、BS4504（英标）、DIN（德标）、JIS（日标）国际管法兰标准体系：国际上管法兰标准主要有两个体系，即以德国DIN(包括原苏联)为代表的欧洲管法兰体系和以美国ANSI管法兰为代表的美洲管法兰体系。

除此之外，还有日本JIS管法兰，但在石油化工装置中一般仅用于公用工程，而且在国际上影响较小。

现将各国管法兰简介于下：1，以德国及原苏联为代表的欧洲体系管法兰2，美洲体系管法兰标准，以ANSI B16.5和ANSI B 16.47为代表3，英国和法国管法兰标准，两国各有两套管法兰标准综上所述，国际上通的管法兰标准可概括为两个不同的，且不能互换的管法兰体系：一个以德国为代表的欧洲管法兰体系；另一个是以美国为代表的美洲管法兰体系。

IOS7005-1是国际标准化组织于1992年颁布的一项标准，该标准实际上是把美国和德国两套系列的管法兰合并而成的管法兰标准。

两个体系的管法兰连接尺寸安全不同，无法互配：两个体系的管法兰以压力等级来区分最为合适，即欧洲体系为0.25、0.6、1.0、1.6、2.5、4.0、6.3、10.0、16.0、25.0、32.0、40.0MPa，美洲体系为1.0、2.0、5.0、11.0、15.0、26.0、42.0MPa法兰外形及连接尺寸GB国标、JB机械部法兰HG化工部法兰美标ASME/ANSL RF法兰JIS（日标）1.0～2.5MPa 4.0～16MPa 1.0～4.0MPa Class150～Class1500 JIS10k～20k控制阀常用法兰JB机械部法兰美标ASME/ANSL RJ法兰日标德标Class150～Class2500 JIS JIP DIN我国管法兰标准现状我国化工、石化行业使用的管法兰常用的标准1.英制管(国际上通用的配管系列) GB 9112～9125、SH 34062.公制管(国内常用的钢管外径尺寸系列) HGJ44～76、JB/T74～90注：表中括号内的“全部”表示所有规格紧固件被第二行的紧固件所代替。

法兰类型和密封面形式附法兰知识法兰是一种连接管道、阀门、管件等设备的常用连接方式，根据连接方式的不同，法兰可以分为多种类型，如平面法兰、对焊法兰、螺纹法兰、承插焊法兰等。

而密封面形式主要有平面密封、凸面密封、凹面密封、梯形密封等。

一、法兰类型1. 平面法兰（Flat flange）：平面法兰是最简单常见的一种法兰类型，两个连接端的法兰密封面都是平面。

平面法兰的连接方式是通过螺栓将两个法兰面紧密压合，通常用于压力较低的介质或是管道外部。

2. 对焊法兰（Welding Neck flange）：对焊法兰的法兰面呈圆弧状，通过将对焊法兰焊接在管道末端，然后通过螺栓将两个法兰面压合实现连接。

对焊法兰通常用于高压高温的管道系统，其连接方式稳定可靠，密封性好。

3. 螺纹法兰（Threaded flange）：螺纹法兰的法兰面是带有内螺纹或外螺纹的，通过螺纹连接实现管道的连接。

螺纹法兰适用于低压小口径的管道系统，安装和拆卸方便。

4. 承插焊法兰（Socket Weld flange）：承插焊法兰的法兰面是圆弧形状，通过焊接连接在管道末端，然后通过螺栓将两个法兰面压合实现连接。

承插焊法兰通常用于低压小口径的管道系统，其安装和拆卸相对方便，密封性能较对焊法兰略差。

5. 承插焊降低法兰（Reducing Socket Weld flange）：承插焊降低法兰是一种特殊的承插焊法兰，其连接端口的直径不相等，一端比另一端小，适用于需要连接不同口径管道的情况。

6. 盲板法兰（Blind flange）：盲板法兰是一种封堵管道或容器的法兰，其法兰面没有孔洞，通常用于临时封堵或是管道系统的停工维护。

7. 管件法兰（Lap Joint flange）：管件法兰又称松套法兰，其连接方式与平面法兰类似，但是管件法兰与法兰本体通过可拆卸联合来实现连接，适用于需要频繁拆卸的场合。

二、密封面形式1.平面密封：平面密封是一种常见的密封面形式，使用两个平面法兰通过螺栓紧密压合来实现连接，密封垫圈通常采用金属或非金属的填料材料，如橡胶、PTFE等。
