参数不同变压器并列运行时负荷分配计算

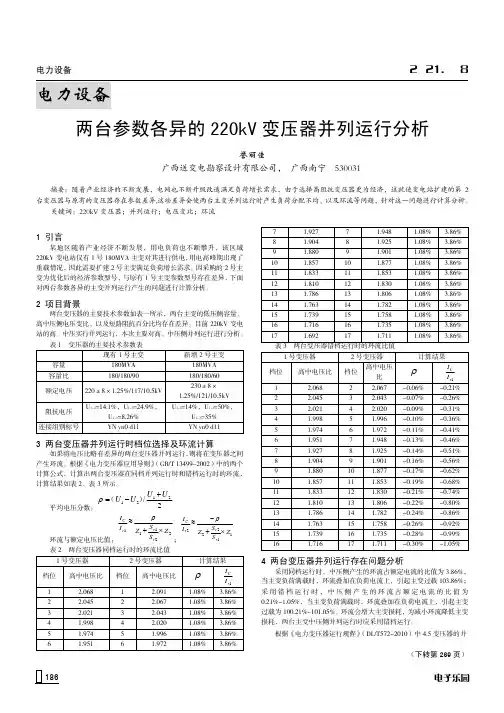

电力设备 2021．08电子乐园186 两台参数各异的220kV 变压器并列运行分析誉丽佳广西送变电勘察设计有限公司， 广西南宁 530031摘要：随着产业经济的不断发展，电网也不断升级改造满足负荷增长需求，由于选择高阻抗变压器更为经济，这就使变电站扩建的第2台变压器与原有的变压器存在参数差异,这些差异会使两台主变并列运行时产生负荷分配不均、以及环流等问题，针对这一问题进行计算分析。

关键词：220kV 变压器；并列运行；电压变比；环流1 引言某地区随着产业经济不断发展，用电负荷也不断攀升，该区域220kV 变电站仅有1号180MVA 主变对其进行供电，用电高峰期出现了重载情况，因此需要扩建2号主变满足负荷增长需求。

因采购的2号主变为优化后的经济参数型号，与原有1号主变参数型号存在差异，下面对两台参数各异的主变并列运行产生的问题进行计算分析。

2 项目背景两台变压器的主要技术参数如表一所示，两台主变的低压侧容量、高中压侧电压变比、以及短路阻抗百分比均存在差异。

目前220kV 变电站的高、中压实行并列运行，本次主要对高、中压侧并列运行进行分析。

表1 变压器的主要技术参数表现有1号主变 新增2号主变 容量 180MVA 180MVA 容量比 180/180/90180/180/60 额定电压 220±8×1.25%/117/10.5kV 230±8×1.25%/121/10.5kV 阻抗电压 U 1-2=14.1%，U 1-3=24.9%，U 2-3=8.26%U 1-2=14%，U 1-3=50%，U 2-3=35%连接组别标号YN yn0 d11YN yn0 d113 两台变压器并列运行时档位选择及环流计算如果将电压比略有差异的两台变压器并列运行，则将在变压器之间产生环流。

根据《电力变压器应用导则》（GB/T 13499-2002）中的两个计算公式，计算出两台变压器在同档并列运行时和错档运行时的环流，计算结果如表2、表3所示。

变压器并列负荷分配系数（原创实用版）目录一、变压器并列运行的必要条件1.变比相等2.联结组序号相同3.两台变压器容量比不超过 3:1二、变压器并列运行的负荷分配计算公式1.设定变压器 1 的额定容量为 S1，阻抗电压为 U1，所分配的容量为 S122.设定变压器 2 的额定容量为 S2，阻抗电压为 U2，所分配的容量为 S223.设定它们所带的总的负荷为 S，则按下式计算：S1 S2 S（S12 / S1）/ （S22 / S2）U2 / U1三、变压器并列运行的优点1.增加供电可靠性2.提高运行效率3.减少设备投资四、变压器并列运行的注意事项1.变压器短路电压相同2.接线组别不同会产生电压差，引起循环电流3.容量不同的变压器负荷分配不平衡，运行不经济正文在电力系统中，为了满足负荷需求、提高供电可靠性和运行效率，常常需要将多台变压器并列运行。

在并列运行过程中，如何合理分配负荷以降低损耗、保证运行安全，是需要重点关注的问题。

下面我们将详细介绍变压器并列负荷分配的相关知识。

一、变压器并列运行的必要条件1.变比相等。

变压器变比不同，二次电压不等，会在二次绕组中产生环流，占据变压器的容量，增加变压器的损耗。

因此，变比应控制在一定范围内，差值最多不超过 0.5%。

2.联结组序号相同。

接线组别不同在并列变压器的二次绕组中会出现电压差，从而在变压器的二次侧内部产生循环电流。

因此，要求并列运行的变压器联结组序号相同。

3.两台变压器容量比不超过 3:1。

容量不同的变压器短路电压不同，负荷分配不平衡，运行不经济。

因此，要求并列运行的变压器容量比不超过 3:1。

二、变压器并列运行的负荷分配计算公式在实际运行中，负荷分配的计算是非常重要的一个环节。

设定变压器1 的额定容量为 S1，阻抗电压为 U1，所分配的容量为 S12；设定变压器2 的额定容量为 S2，阻抗电压为 U2，所分配的容量为 S22。

它们所带的总的负荷为 S，则按下式计算：S1 / S2 = S12 / S1 / (S22 / S2) / U2 / U1通过上述公式，可以计算出各变压器的负荷分配比例。

变压器并列负荷分配系数（原创版）目录1.变压器并列运行的背景和条件2.变压器并列负荷分配系数的定义和计算方法3.变压器并列负荷分配系数的影响因素4.变压器并列负荷分配的实际应用和优化策略正文一、变压器并列运行的背景和条件在电力系统中，为了满足不断增长的用电需求和保证供电可靠性，常常需要将多台变压器并列运行。

并列运行的变压器可以共同承担负荷，提高供电能力。

在并列运行的过程中，变压器的负荷分配是一个重要问题，合理的负荷分配可以有效降低变压器的损耗，提高运行效率。

二、变压器并列负荷分配系数的定义和计算方法变压器并列负荷分配系数是指在并列运行的变压器中，各变压器所承担的负荷与总负荷之比。

其计算方法如下：负荷分配系数 = （变压器 1 负荷 + 变压器 2 负荷 +...+ 变压器n 负荷） / 总负荷其中，n 为并列运行的变压器数量。

三、变压器并列负荷分配系数的影响因素1.变压器的额定容量：变压器的额定容量越大，其承担的负荷就越大。

因此，在并列运行时，额定容量较大的变压器将承担较大的负荷。

2.变压器的阻抗电压：阻抗电压较低的变压器在并列运行时，会承担较大的负荷。

因为阻抗电压较低的变压器通过的电流较大，从而能够承担更大的负荷。

3.变压器的联结组序号：联结组序号相同的变压器并列运行时，其负荷分配较为均匀。

如果联结组序号不同，会导致二次绕组中出现电压差，从而影响负荷分配。

4.变压器的容量比：两台变压器容量比不超过 3:1 时，负荷分配较为均匀。

容量差异过大会导致负荷分配不平衡，影响运行经济性。

四、变压器并列负荷分配的实际应用和优化策略1.在实际应用中，为了提高变压器并列运行的负荷分配效率，可以通过调整变压器的联结组序号、容量等参数来实现负荷分配的优化。

2.采用动态负荷分配策略，根据电力系统的实时负荷情况，自动调整变压器的负荷分配，以提高运行效率。

变压器并列运行及负荷分配的计算Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】一、变压器并列运行的条件是什么？1.变比相等。

变压器比不同，二次电压不等，在二次绕组中也会产生环流，并占据变压器的容量，增加变压器的损耗。

差值最多不超过±0.5%。

2.联结组序号必须相同。

接线组别不同在并列变压器的二次绕组中会出现电压差，在变压器的二次侧内部产生循环电流。

3.两台变压器容量比不超过3：1。

容量不同的变压器短路电压不同，负荷分配不平衡，运行不经济。

4.短路电压相同。

关于短路电压要求相同的说明：实际上是非常接近即可，因为试验值往往与设计理论值有一定的偏差，铭牌上写的都是试验值，即实际值。

如果短路电压相差过大，会导致短路电压小的发生过负荷现象，建议允许差一般不超过10%。

至于为什么，请看文末的变压器并列运行负荷分配计算。

二、什么叫变压器的短路电压？这里要先说一下变压器的阻抗电压变压器的阻抗电压百分数由电抗电压降和电阻电压降组成。

在数值上与变压器的阻抗百分数相等，表明变压器内阻抗的大小。

阻抗电压百分数表明了变压器在满载（额定负荷）运行时变压器本身的阻抗压降的大小。

它对于变压器在二次侧发生短路时，将产生的短路电流大小有决定性意义，对变压器制造价格和变压器的并联运行也有重要意义，也是考虑短路电流热稳定和动稳定及继电保护整定的重要依据。

此数值在变压器设计时遵从国家标准。

阻抗电压百分数的大小与变压器的容量有关，一般变压器容量越大短路阻抗也就越大（一般情况哦）。

我国生产的电力变压器，阻抗电压百分数一般在4％～24％的范围内。

再说变压器的短路电压变压器的短路电压百分数是当变压器一侧短路，而另一侧通以额定电流时的电压，此电压占其额定电压百分比。

实际上此电压是变压器通电侧和短路侧的漏抗在额定电流下的压降。

同容量的变压器，其电抗愈大，这个短路电压百分数也愈大，同样的电流通过，大电抗的变压器，产生的电压损失也愈大，故短路电压百分数大的变压器的电抗变化率也越大。

变压器并列运行负荷分配计算公式变压器并联运行是为了满足大负荷情况下的供电需求，即通过多台变压器共同供电，以提高供电能力和可靠性。

在进行负荷分配计算时，我们需要考虑变压器的额定容量、负载率、电压比等因素。

我们需要明确变压器的额定容量。

额定容量是指变压器连续运行时所能输送的最大功率。

在计算负载分配时，我们需要将所有并联运行的变压器的额定容量相加，得到总容量。

我们需要考虑变压器的负载率。

负载率是指变压器当前实际负载与额定容量之比。

在实际运行中，变压器的负载率会随着负载的变化而变化。

负载率的计算方法为：负载率=实际负载/额定容量*100%。

在进行负载分配时，我们需要根据变压器的负载率进行合理的分配，以保证每台变压器的负载在安全范围内运行。

我们还需要考虑变压器的电压比。

电压比是指变压器的输入电压与输出电压之比。

在并联运行时，变压器的电压比应保持一致，以确保负载分配均匀。

如果变压器的电压比不一致，将会导致负载分配不均，影响供电质量。

在实际应用中，我们可以根据以上因素，结合以下公式来计算变压器的负载分配：负载分配比例= （变压器1的额定容量/总容量）*（变压器1的负载率/所有变压器的负载率之和）其中，变压器1的负载分配比例表示变压器1所分担的负载比例。

通过以上公式的计算，我们可以得到每台变压器所分担的负载比例。

根据负载分配比例，我们可以进一步计算每台变压器实际承载的负载。

在实际应用中，我们还需要考虑变压器的容量限制。

如果某台变压器的负载已经达到或接近额定容量，我们需要对负载进行调整，以避免超负荷运行。

除了以上的计算方法，还需要注意以下几点：1. 在进行负载分配计算时，应考虑负载的稳定性和可靠性。

负载分配应合理，避免某台变压器长期承担过高的负载，以免影响变压器的寿命。

2. 在实际运行中，应及时监测变压器的负载情况，根据实际情况进行调整。

如果某台变压器的负载过高，可以通过调整负载分配比例或增加变压器数量来进行负载均衡。

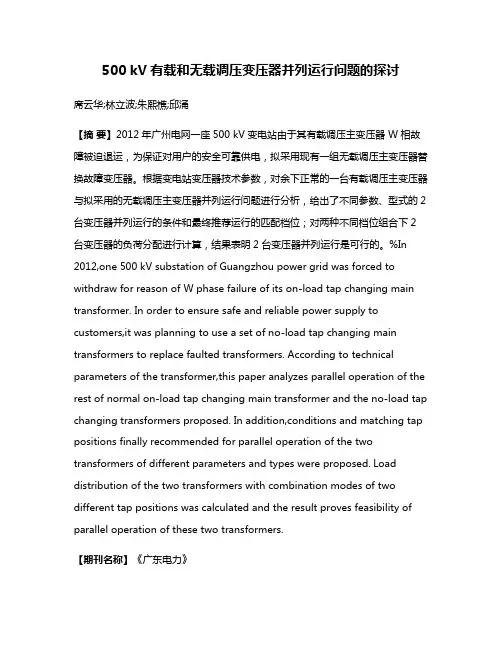

500 kV有载和无载调压变压器并列运行问题的探讨席云华;林立波;朱熙樵;邱涌【摘要】2012年广州电网一座500 kV变电站由于其有载调压主变压器 W相故障被迫退运，为保证对用户的安全可靠供电，拟采用现有一组无载调压主变压器替换故障变压器。

根据变电站变压器技术参数，对余下正常的一台有载调压主变压器与拟采用的无载调压主变压器并列运行问题进行分析，给出了不同参数、型式的2台变压器并列运行的条件和最终推荐运行的匹配档位；对两种不同档位组合下2台变压器的负荷分配进行计算，结果表明2台变压器并列运行是可行的。

%In 2012,one 500 kV substation of Guangzhou power grid was forced to withdraw for reason of W phase failure of its on-load tap changing main transformer. In order to ensure safe and reliable power supply to customers,it was planning to use a set of no-load tap changing main transformers to replace faulted transformers. According to technical parameters of the transformer,this paper analyzes parallel operation of the rest of normal on-load tap changing main transformer and the no-load tap changing transformers proposed. In addition,conditions and matching tap positions finally recommended for parallel operation of the two transformers of different parameters and types were proposed. Load distribution of the two transformers with combination modes of two different tap positions was calculated and the result proves feasibility of parallel operation of these two transformers.【期刊名称】《广东电力》【年(卷),期】2015(000)003【总页数】5页(P35-38,60)【关键词】有载调压主变压器;无载调压主变压器;并列运行;循环功率;过励磁【作者】席云华;林立波;朱熙樵;邱涌【作者单位】广州电力设计院，广东广州510610;广州供电局有限公司，广东广州510620;中南电力设计院，湖北武汉430071;广州电力设计院，广东广州510610【正文语种】中文【中图分类】TM4232012年9月7日13时45分，广州某500 kV变电站3号有载调压主变压器（以下简称“有载主变”）W相设备内部故障，爆炸起火，设备被迫停运。

三绕组变压器并联运行方式及负荷分配关系浅析贺运动摘要：本文首先简要分析了变压器并联运行的基本条件，探讨了三绕组变压器并联运行的主要方式及负荷分配，并结合实例，就相关问题作一剖析，望能为此领域研究有所借鉴。

关键词：三绕组变压器；负荷分配；并联运行当前，无论是发电厂还是变电站，其在具体的发、变电容量方面，均呈现出日趋增大的趋势；在此背景下，经常选用多台变压器，并以一种并联运行的方式来实现高质量运作。

通过将变压器并联起来运行，不仅能提高整个供电系统的可靠性，而且还能较大程度减少系统总体的备用容量；除此之外，还能依据负载大小，对投入运行的变压器台数进行调整，最终达到提高运行效率的目的。

本文将三绕组变压器作为研究对象，对其并联运行方式以及具体的负荷分配关系作一深入探讨。

1.变压器并联运行的基本条件（1）各个变压器在具体的高低压方的额定电压，均相等，也就是说，各个变压器的变化始终处于相等状态。

如果处于并联运行状态的变压器存在并不对等的变比，此时，呈并联运行状态的变压器间，便会有环流产生，如果如果2台处于联结状态的组别相等，或者是短路阻抗的标的值相等，但是变比为KA=K0，那么在原边将同一电源接入，会有电压差（△U20≠0）存在，如果将2台标准的变压器并联在一起，那么基于U20的综合作用下，势必在2台变压器之间，会有环流Ic产生。

还需要指出的是，因短路阻抗较大程度限制着环流大小，因此，针对空载环流来讲，需≤额定电流的10%，所以在具体的变比偏差上，需要≤1%。

（2）各个变压器有着相同的连接组。

当变压器处于并联运行状态时，此条件必须给予满足，因为如果出现连接组不同步、不同时的情况，当各个变压器的原方于同一电源相连接时，副方各线电动势间的相位差至少答30°。

还需要指出的是，因对应线电动势之间存在的相位差达30°，因此，在他们中间同样会有电位差产生。

电位差在变压器副绕组上其作用，便会形成回路，增大环流，并将变压器的绕组烧坏。

变压器并列负荷分配系数摘要：I.变压器并列负荷分配系数的概念A.定义B.作用II.变压器并列负荷分配系数的计算A.计算公式B.举例说明III.变压器并列负荷分配系数的影响因素A.变压器容量B.变压器阻抗电压C.负载情况IV.变压器并列负荷分配系数的应用A.电力系统设计B.电力系统运行C.电力系统优化正文：变压器并列负荷分配系数是电力系统中一个重要的参数，它关系到变压器的运行效率和电力系统的稳定性。

本文将详细介绍变压器并列负荷分配系数的概念、计算方法、影响因素和应用。

一、变压器并列负荷分配系数的概念变压器并列负荷分配系数是指在多台变压器并列运行时，各变压器所承担的负荷比例。

这个比例可以通过计算得到，它反映了变压器在并列运行时的负荷分配情况。

二、变压器并列负荷分配系数的计算变压器并列负荷分配系数的计算公式如下：K = S1 / (S1 + S2) = S2 / (S1 + S2)其中，K 表示变压器并列负荷分配系数，S1 表示变压器1 的额定容量，S2 表示变压器2 的额定容量。

例如，有两台变压器，容量分别为1000kVA 和2000kVA，那么它们的并列负荷分配系数K 为：K = 1000 / (1000 + 2000) = 0.333K = 2000 / (1000 + 2000) = 0.667三、变压器并列负荷分配系数的影响因素变压器并列负荷分配系数受多种因素影响，主要包括变压器容量、变压器阻抗电压和负载情况。

1.变压器容量：变压器容量越大，其承担的负荷比例越大。

2.变压器阻抗电压：变压器阻抗电压越小，其承担的负荷比例越大。

3.负载情况：在实际运行中，负载情况会不断变化，这将影响变压器的并列负荷分配系数。

四、变压器并列负荷分配系数的应用变压器并列负荷分配系数在电力系统设计、运行和优化中都有重要作用。

1.电力系统设计：在设计电力系统时，需要根据负荷需求和变压器容量，合理设定变压器并列负荷分配系数，以确保系统的稳定运行。

电工常用计算公式范例一电力变压器额定视在功率Sn=200KVA，空载损耗Po=，额定电流时的短路损耗PK=,测得该变压器输出有功功率P2＝140KW时，二次则功率因数2=。

求变压器此时的负载率和工作效率。

解：因P2=×Sn×2×100%=P2÷(Sn×2)×100%=140÷(200×）×100%=%=（P2/P1)×100%P1=P2+P0+P K=140++2×=(KW)所以=（140×）×100%的相电流、线电流各是多少解;负荷接成星形时，每相负荷两端的电压，即相电压为U入Ph===220(V)负荷阻抗为Z===20()每相电流（或线电流）为I入Ph=I入P－P===11(A)负荷接成三角形时，每相负荷两端的电压为电源线电压，即＝＝380V流过每相负荷的电流为流过每相的线电流为某厂全年的电能消耗量有功为1300万kwh，无功为1000万kvar。

求该厂平均功率因数。

解：已知P=1300kwh,Q=1000kvar 则答：平均功率因数为。

＝%答：此时变压器的负载率和工作效率分别是%和%。

有一三线对称负荷，接在电压为380V的三相对称电源上，每相负荷电阻R＝16，感抗X L=12。

试计算当负荷接成星形和三角形时答：可配置150/5的电流互感器。

R=×X=×一台变压器从电网输入的功率为150kw，变压器本身的损耗为20kw。

试求变压器的效率解：输入功率 P i=150kw输出功率 PO=150-20=130(KW)变压器的效率答：变压器的效率为%答：变压器的利用率为92%。

有320kvA,10/变压器一台，月用电量15MWh,无功电量是12Mvarh,试求平均功率因数及变压器利用率解：已知 Sn=320kva,W P=15MvaW Q=12Mvarh,一个月以30天计，日平均有功负荷为导线上的电压损失线路上的电压损失答：线路电损失率为%电动机输出功率为Pou=3Up-pIp-p线电流由于在三角形接线的负载中，线电流Ip-p=Iph,则相电流答：电动机的相电流为3.62A，线电流为6.27A。

变压器并列负荷分配系数变压器并列负荷分配系数是指多台变压器并联运行时，各个变压器所承担负荷的比例。

合理的并列负荷分配可以有效地提高变压器的运行效率，延长其使用寿命，并降低能耗。

本文将详细介绍变压器并列负荷分配系数的意义、计算方法和影响因素，为读者提供指导意义的建议。

首先，变压器并列负荷分配系数的意义在于平衡各个变压器之间的负荷，避免出现某台变压器负荷过重而造成过热、损坏的情况。

通过合理分配负荷，可以使变压器在全负荷、部分负荷和轻载等运行状态下都能达到最佳工作状态，提高效率，降低运行成本。

其次，计算变压器并列负荷分配系数需要考虑一些关键因素。

首先是变压器的额定容量，即变压器可以承载的最大负荷。

其次是负荷特性，比如负荷的稳定性和动态变化情况。

最后是负荷的分布情况，比如负荷是否均匀分布在各个变压器之间。

影响变压器并列负荷分配系数的因素有很多，下面列举几个重要的因素。

首先是变压器的容量差异，即各个变压器的额定容量是否相同。

容量差异大的情况下，可以考虑通过适当调整各个变压器的负荷来实现负荷分配。

其次是变压器的温升差异，即变压器在额定负荷下的温度上升情况。

温升差异大的情况下，可以考虑通过负荷调整来平衡各个变压器的温升。

最后是负荷的动态变化情况，如果负荷波动大，可以考虑采用负荷分配系统动态调整负荷分配系数。

对于变压器并列负荷分配系数的计算方法，可以参考以下步骤。

首先，确定各个变压器的额定容量和负荷特性。

然后，根据负荷分布情况和影响因素分析，确定各个变压器的初始负荷分配。

接下来，通过监测各个变压器的负载情况，调整负荷分配系数，以实现最优的负荷分配。

最后，为了达到合理的负荷分配，需要进行定期的负载均衡检查。

当发现某个变压器的负荷偏大或偏小时，可以通过调整其他变压器的负荷来实现负荷的重新分配。

同时，还可以利用自动控制系统和能量管理系统等现代技术手段来实现实时监测和调整负荷分配，提高变压器运行的可靠性和效率。

综上所述，变压器并列负荷分配系数对于提高变压器的运行效率和延长使用寿命起到至关重要的作用。

变压器的并列运行及负荷分配一、变压器并列运行的条件是什么？1.变比相等。

变压器比不同，二次电压不等，在二次绕组中也会产生环流，并占据变压器的容量，增加变压器的损耗。

差值最多不超过±0.5%。

2.联结组序号必须相同。

接线组别不同在并列变压器的二次绕组中会出现电压差，在变压器的二次侧内部产生循环电流。

3.两台变压器容量比不超过3：1。

容量不同的变压器短路电压不同，负荷分配不平衡，运行不经济。

4.短路电压相同。

关于短路电压要求相同的说明：实际上是非常接近即可，因为试验值往往与设计理论值有一定的偏差，铭牌上写的都是试验值，即实际值。

如果短路电压相差过大，会导致短路电压小的发生过负荷现象，建议允许差一般不超过10%。

至于为什么，请看文末的变压器并列运行负荷分配计算。

二、什么叫变压器的短路电压？变压器的阻抗电压百分数由电抗电压降和电阻电压降组成。

在数值上与变压器的阻抗百分数相等，表明变压器内阻抗的大小。

阻抗电压百分数表明了变压器在满载（额定负荷）运行时变压器本身的阻抗压降的大小。

它对于变压器在二次侧发生短路时，将产生的短路电流大小有决定性意义，对变压器制造价格和变压器的并联运行也有重要意义，也是考虑短路电流热稳定和动稳定及继电保护整定的重要依据。

此数值在变压器设计时遵从国家标准。

阻抗电压百分数的大小与变压器的容量有关，一般变压器容量越大短路阻抗也就越大（一般情况哦）。

我国生产的电力变压器，阻抗电压百分数一般在4％～24％的范围内。

变压器的短路电压百分数是当变压器一侧短路，而另一侧通以额定电流时的电压，此电压占其额定电压百分比。

实际上此电压是变压器通电侧和短路侧的漏抗在额定电流下的压降。

同容量的变压器，其电抗愈大，这个短路电压百分数也愈大，同样的电流通过，大电抗的变压器，产生的电压损失也愈大，故短路电压百分数大的变压器的电抗变化率也越大。

所以说：短路电压百分数=阻抗电压百分数（有时说成短路阻抗百分数）。

参数不匹配的有载调压变压器并列运行问题分析摘要：在改扩建及技改大修项目中经常遇到不同厂家、不同参数的主变并列运行所存在的问题，不同型号参数的变压器能否并列运行以及对运行的影响需结合工程实际情况进行计算分析。

本文以实际工程为例对220kV主变对主变高、中压侧并列运行中变比、环流、损耗存在的问题进行计算，结合相关规程要求分析其技术上的可行性和经济上的合理性，提出几台主变在并列运行的实施方案。

关键字：主变并列运行环流负荷分配1、问题及背景为满足用户负荷需要及提高供电可靠性，目前220kV变电站主变高、中压侧通常并列运行。

但在实际工程中所选择的主变经常出现参数不能完全满足相关规程中主变并列运行条件的情况。

本文以某220kV变电站3号主变扩建工程中出现的主变抽头变比及阻抗参数不匹配问题为例，对主变并列运行的条件和可行性进行计算分析。

该变电站现运行的两台主变容量为2×180MVA，额定电压比为220±8×1.25%/121/10.5kV，接线组别：YN，yn0，d11，其中1号主变阻抗电压：Uk1-2%=12.2、Uk1-3%=21.4、Uk2-3%=7.3，2号主变阻抗电压：Uk1-2%=12.3、Uk1-3%=21.7、Uk2-3%=6.9。

由于时间紧急，无法及时向厂家定制与1、2号主变参数匹配的主变，为满足变电站所在片区迎峰度夏的需要，在扩建3号主变工程中拟短期内采用库存的变压器，该主变参数为：主变容量180MVA，额定电压比为230±8×1.25%/121/10.5kV，接线组别YN，yn0，d11，阻抗电压：Uk1-2%=14、Uk1-3%=23、Uk2-3%=8。

由此可见该主变调压抽头变比和阻抗电压与1、2号主变不匹配。

2、变压器并列运行条件分析根据DL/T572-2010《电力变压器运行规程》中4.5.1条，变压器并列运行的基本条件如下：a）联结组标号相同；b）电压比应相同，差值不得超过±0.5%；c）阻抗电压值偏差小于10%。

两台不同容量不同阻抗的变压器合环操作——可行性分析摘要：安庆石化301总变电所由于装置扩能改造需要对主变压器进行同步扩容，为防止在改造过程中停电事故发生，需对两台不同容量不同阻抗的变压器进行合环并联运行操作，本文对此操作的可行性进行了全面系统的分析。

关键词：总变电所，变压器，合环操作，环流，阻抗电压，容量一、前言石油化工装置在生产过程中存在着高温高压、易燃易爆、过程连续性等特点，大部分用电负荷均为一、二级负荷，在生产过程中绝不允许中断供电。

安庆石化301总变电所肩负着为该公司煤气化装置、空分装置、生产水及其他公用工程等供电的任务。

此次由于装置扩能需要，需对301总变两台主变压器进行扩容改造，由25MVA扩容为31.5MVA。

在此次扩容改造过程中为避免301变电所6KV母线停电，两台主变压器应分别改造，并且在一台变压器改造结束投用后，应对6KV母线进行合环操作，再退出另外一台老主变，对其进行改造。

为防止在此过程中由于新、旧主变容量、阻抗电压值不同及一二次侧存在压差，系统可能存在环流及负荷分配不均导致容量较小的变压器过载甚至跳闸，引起6KV母线一段失压，必须对此作业进行可行性分析。

二、系统现状图1 301总变电所系统图301总变电所采用双回路供电方式，电压等级为35kV，分别引自电厂373、374线路。

其35kV及6kV母线均采用单母线分段，并设有35kV及6kV联络，正常时，其运行方式为双回路分列运行。

各装置设6kV分变电所，电源引自301总变电所6kV I II段，并设两台事故柴油发电机组，作为装置中特别重要负荷的第三路备用电源。

三、新旧变压器及系统基础数据表1 变压器基础数据表系统电压：35KV I段电压UI=35.4KV、35KVII段电压UII=35.8KV旧变压器（25MVA）短路阻抗（6kV侧）：上式中UK%为变压器阻抗电压百分比；U为变压器二次侧额定电压；Sr为变压器额定容量。

四、环流计算分析作为降压变压器，变压器一次侧电流主要取决于二次侧电流，所以在这里我们主要研究并测算两台容量及阻抗不同的变压器在进行合环操作时，二次侧环流的大小。

两台参数不完全一致的500kV变压器并列运行分析摘要：变压器并联运行是增强供电灵活性、提高供电可靠性的一种很有效的手段。

为满足并联运行条件应在设计阶段按GB/T 17468-2008《电力变压器选用导则》的要求选择主变压器。

但在实际工作中常遇到不能完全满足导则要求而需并联运行的情况，则应具体进行环流、负荷分配方面的计算，并权衡并联运行对主变设备的不利和运行上的好处，决定是否实施并联运行，或采取进一步的更换改造变压器的措施。

本文对500kV某变电站两台主变在不同档位下进行了详细的分析讨论，验证了其并列运行的具体条件，为同类变电站的变压器并列运行提供一定的借鉴。

关键词：无载调压变压器，并列运行；阻抗电压；电压比1 引言500kV某变电站一期工程选择额定电压变比为525/230±2×2.5%/36kV的#1主变压器。

二期建设时，选择额定电压变比为515/230±2×2.5%/36kV的#2主变压器。

导致扩建#2主变压器的额定电压变比与#1主变压器的额定电压变比不一致。

众所周知，两台变压器并列运行电压比相等是重要的条件之一，否则会在两台主变之间产生电压差，由此电压差产生的差流再与变压器的正常运行电流叠加，可能导致变压器过负荷，造成绝缘破坏、绕组烧毁等事故。

那两台接线组别相同、容量相等、阻抗电压百分数相近，但额定档位电压比不等的变压器需要并列时，应该如何计算分析，达到并列运行最优化的目的呢?我们以两台主变实际并列运行的计算分析为例来介绍。

2 并列运行变压器情况两台变压器的主要参数见表1。

从表中可知，两台变压器接线组别相同，容量相等，阻抗电压百分数相近，在允许范围之内。

唯一的区别在于电压组合：两台主变中压侧额定电压均为230kV ，正负5档，每档级差2.5%；低压侧额定电压都一样。

由于高压侧额定电压不同，中压侧每档级差相同，造成两台主变在同档位的电压比不同。

表1 两台主变参数项目#1主变#2主变额定容量/MVA750/750/240750/750/24额定电压/kV联结组别YN ，Yn0，d11YN ，Yn0，d11阻抗电压14.8314.6047.5746.4930.5130.41空载损耗(kW)172.6 150.7空载电流0.0330.032I0(%)正常方式下，500kV变电站500kV和220kV侧均并列运行，35kV侧不带负荷，分列运行。
