8255可编程并⾏接⼝知识点总结

可编程并⾏接⼝8255知识点总结8255A 是INTEL系列的并⾏接⼝芯⽚，由于它是⼀种可编程的外部接⼝部件，通常作为微机系统总线与外部设备的接⼝控制部件，可通过软件来设置芯⽚的⼯作⽅式，⽤8255A 连接外部设备时，通常不需要附加外部电路，给使⽤带来很⼤的⽅便。1、内部结构

2、引脚说明

8255作为主机与外设的连接芯⽚，必须提供与主机

相连的3个总线接⼝，即数据线、地址线、控制线接⼝。

同时必须具有与外设连接的接⼝A、B、C⼝。由于8255

可编程,所以必须具有逻辑控制部分，因⽽8255内部结

构分为3个部分：与CPU连接部分、与外设连接部分、

控制部分。

（1）与CPU连接部分

根据定义，8255能并⾏传送8位数据，所以其数据

线为8根D0～D7。由于8255具有3个通道A、B、C，所

以只要两根地址线就能寻址A、B、C⼝及控制寄存器，故地址线为两根A0、A1。此外CPU要对8255进⾏读、写

与⽚选操作，所以控制线为⽚选、复位、读、写信号。

各信号的引脚编号如下：总线分类：

（2）与外设接⼝部分8255有3个通道A、B、C与外设连接，每个通道⼜有8根线与外设连接，所以8255可以⽤24根线与外设连接，若进⾏开关量控制，则8255可同时控制24路开关。①数据端⼝A、B、C

端⼝A(PA0-PA7)：对应了1个8位的数据输⼊锁存器和1个数据输出锁存/缓冲器。所以A 作为输⼊或输出时，数据均受到锁存。

端⼝B(PB0-PB7)：对应了1个8位的数据输⼊缓冲器和1个数据输出锁存器/缓冲器。所以B 输⼊锁存，输出不受到锁存。

端⼝C（PC0-PB7）：对应1个8位数据缓冲器和1个数据输出锁存/缓冲器，所以C输⼊不锁村，输出锁存。当8255⼯作于应答I/O⽅式时，C⼝⽤于应答信号的通信。

A、B组的逻辑控制功能

A组：

组成：端⼝A（PA0-PA7）和端⼝C的⾼4位（PC4-PC7）

这⼏个端⼝由A组统⼀进⾏逻辑控制。B组：

8255练习题及答案

第一篇：8255练习题及答案

8255练习题及答案

一、填空题 1、8255A端口C按位置位复位控制字的_________位用来指定要置位或复位的端口C1的具体位置。

答案：D3、D2和D1 2、8255A端口C按位置位复位控制字中的________位决定对端口C的某一位置位或复位。答案：D0 3、8255A端口A工作在方式2时，使用端口C的________作为与CPU和外部设备的联络信号。

答案：PC7~PC3 4、8255A的每个端口的数据寄存器的长度为____位。答案：8

5、Intel 8255A是一个________________________接口芯片。答案：可编程的通用并行输入输出

6、了般I／O接口的编址方式可分为________________两种方式。答案：I／O接口单独编，与存储器统一编址 7、8255A的端口C按位置位复位控制字的_________位用来指定置位或复位的端口C的具体位置.答案：D3,D2和D1 8、8255A的端口C按位置位复位控制字中的________位决定对端口C的某一位置位或复位。答案：D0 9、8255A的端口A工作在方式2时，使用端口C的_________作为与CPU和外部设备的联络信号。

答案：PC7～PC3 10、8255A与CPU连接时，地址线一般与CPU的地址总线的_________连接。答案：A0和Al 11、8255A控制字的最高位D7=_________时，表示该控制字为方式控制字。答案：1 12、8255A的端口A的工作方式是由方式控制字的____位决定。答案：D6和D5 13、8255A的端口B的工作方式由方式控制字的________位决定。答案：D2 14、8255A的端口C的按位置位复位功能是由控制字中的D7=______来决定的。答案：0 15、8255A内部具有_____个输入输出接口。答案：3 16、8255A内部具有_______个输入输出端口。答案：3 17、8255A的三个端口中只有端口____没有输入锁存功能。答案：C

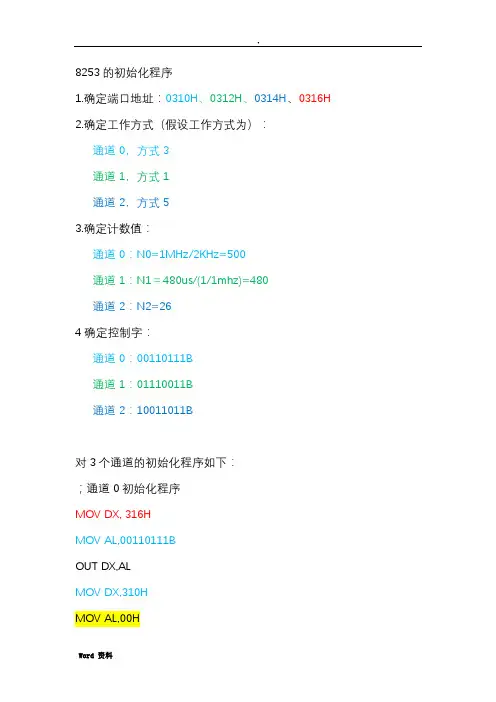

8253的初始化程序

1.确定端口地址：0310H、0312H、0314H、0316H

2.确定工作方式（假设工作方式为）：

通道0，方式3

通道1，方式1

通道2，方式5

3.确定计数值：

通道0：N0=1MHz/2KHz=500

通道1：N1＝480us/(1/1mhz)=480

通道2：N2=26

4确定控制字：

通道0：00110111B

通道1：01110011B

通道2：10011011B

对3个通道的初始化程序如下：

；通道0初始化程序

MOV DX, 316H

MOV AL,00110111B

OUT DX,AL

MOV DX,310H

MOV AL,00H OUT DX, AL

MOV AL,05H

OUT DX,AL

；通道1的初始化程序

MOV DX, 316H

MOV AL, 001110011B

OUT DX, AL

MOV DX, 312H

MOV AL, 80H

OUT DX, AL

MOV AL, 04H

OUT DX, AL

；通道2初始化程序

MOV DX, 316H

MOV AL, 10011011B

OUT DX, AL

MOV DX, 314H

MOV AL，26H

OUT DX，AL

; MOV AL，00H

; OUT DX，AL

8255A初始化程序

对8255A进行初始化，要求端口A工作于方式1，输入；端口B工作于方式0,输出；端口C的高4位配合端口A工作，低4位为输入。

1. 确定控制字端口地址：006CH。

2. 确定工作方式：

端口A，工作方式1，输入

端口B，工作方式0，输出

端口C，C0为输入，C4为配合工作

3. 确定方式选择控制字：1 011 1 00 1H(B9H)

对3个端口的初始化程序如下

MOV AL，B9H

MOV DX，006CH

OUT DX，AL

另一个8255A初始化程序

已知某8255A在系统中占用88~8BH号端口地址，现欲安排其PA，PB，PC口全部为输出，PA，PB口均工作于方式0模式，并将PC6置位，使PC3复位，试编写出相应的初始化程序：

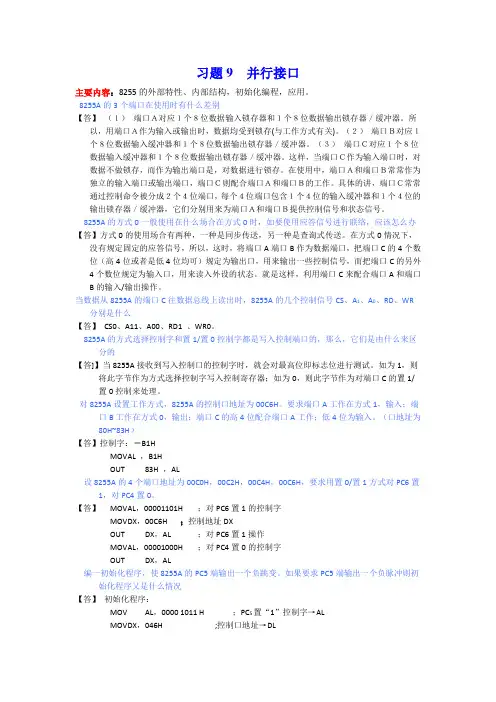

习题9 并行接口

主要内容：8255的外部特性、内部结构，初始化编程，应用。

8255A的3个端口在使用时有什么差别

【答】 （１） 端口Ａ对应１个８位数据输入锁存器和１个８位数据输出锁存器／缓冲器。所以，用端口Ａ作为输入或输出时，数据均受到锁存(与工作方式有关)。（２） 端口Ｂ对应１个８位数据输入缓冲器和１个８位数据输出锁存器／缓冲器。（３） 端口Ｃ对应１个８位数据输入缓冲器和１个８位数据输出锁存器／缓冲器。这样，当端口Ｃ作为输入端口时，对数据不做锁存，而作为输出端口是，对数据进行锁存。在使用中，端口Ａ和端口Ｂ常常作为独立的输入端口或输出端口，端口Ｃ则配合端口Ａ和端口Ｂ的工作。具体的讲，端口Ｃ常常通过控制命令被分成２个４位端口，每个４位端口包含１个４位的输入缓冲器和１个４位的输出锁存器／缓冲器，它们分别用来为端口Ａ和端口Ｂ提供控制信号和状态信号。

8255A的方式0一般使用在什么场合在方式0时，如要使用应答信号进行联络，应该怎么办

【答】方式0的使用场合有两种，一种是同步传送，另一种是查询式传送。在方式0情况下，没有规定固定的应答信号，所以，这时，将端口A端口B作为数据端口，把端口C的4个数位（高4位或者是低4位均可）规定为输出口，用来输出一些控制信号，而把端口C的另外4个数位规定为输入口，用来读入外设的状态。就是这样，利用端口C来配合端口A和端口B的输入/输出操作。

当数据从8255A的端口C往数据总线上读出时，8255A的几个控制信号CS、A1、A0、RD、WR分别是什么

【答】 CS0、A11、A00、RD1 、WR0。

8255A的方式选择控制字和置1/置0控制字都是写入控制端口的，那么，它们是由什么来区分的

【答]】当8255A接收到写入控制口的控制字时，就会对最高位即标志位进行测试。如为1，则将此字节作为方式选择控制字写入控制寄存器；如为0，则此字节作为对端口C的置1/置0控制来处理。
