8255A寄存器

8255a的应用原理图1. 简介8255a是一种常用的并行接口芯片，具有广泛的应用领域。

本文将介绍8255a 的应用原理图及其基本工作原理。

2. 原理图下面是8255a的应用原理图：_______| |Port A ---| || 8255a |Port B ---| || |Port C ---|_______|3. 工作原理8255a是一个可编程的并行接口，它具有3个I/O端口（Port A、Port B、Port C）和多种工作模式。

下面是8255a的工作原理的详细描述：3.1 Port APort A是一个8位的双向端口，可以用于输入和输出。

当将Port A设置为输入模式时，可以通过读取Port A来获取外部输入信号；当Port A设置为输出模式时，可以通过向Port A写入数据来向外部设备发送信号。

3.2 Port BPort B也是一个8位的双向端口，并且可以作为一组控制信号进行使用。

在输出模式下，可以通过向Port B写入数据来控制外部设备的各种功能；在输入模式下，可以通过读取Port B来获取外部设备的状态。

3.3 Port CPort C是一个8位的端口，既可以作为一组数字输入/输出端口，也可以作为一组控制信号端口。

Port C的具体功能取决于模式控制寄存器（Mode Control Register）的设置。

4. 工作模式8255a提供了多种工作模式，可以根据具体的应用需求进行配置。

下面是常用的工作模式介绍：4.1 单工模式在单工模式下，Port A、Port B和Port C分别用作输入或输出。

这种模式适用于只需进行一方向数据传输的场合。

4.2 双工模式在双工模式下，Port A和Port B既可以作为输入，也可以作为输出。

这种模式适用于需要双向数据传输的场合。

4.3 脉冲输出模式在脉冲输出模式下，Port A和Port B可以作为脉冲输出端口。

这种模式适用于需要生成特定频率或脉冲序列的场合。

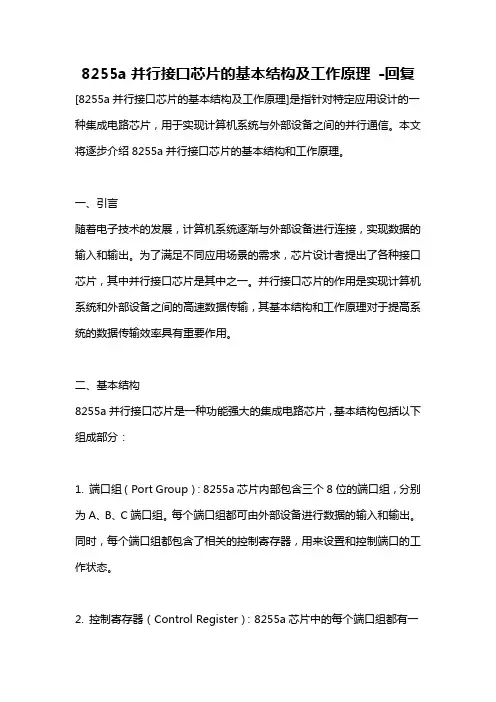

8255a并行接口芯片的基本结构及工作原理-回复[8255a并行接口芯片的基本结构及工作原理]是指针对特定应用设计的一种集成电路芯片，用于实现计算机系统与外部设备之间的并行通信。

本文将逐步介绍8255a并行接口芯片的基本结构和工作原理。

一、引言随着电子技术的发展，计算机系统逐渐与外部设备进行连接，实现数据的输入和输出。

为了满足不同应用场景的需求，芯片设计者提出了各种接口芯片，其中并行接口芯片是其中之一。

并行接口芯片的作用是实现计算机系统和外部设备之间的高速数据传输，其基本结构和工作原理对于提高系统的数据传输效率具有重要作用。

二、基本结构8255a并行接口芯片是一种功能强大的集成电路芯片，基本结构包括以下组成部分：1. 端口组（Port Group）：8255a芯片内部包含三个8位的端口组，分别为A、B、C端口组。

每个端口组都可由外部设备进行数据的输入和输出。

同时，每个端口组都包含了相关的控制寄存器，用来设置和控制端口的工作状态。

2. 控制寄存器（Control Register）：8255a芯片中的每个端口组都有一个对应的控制寄存器，用于设置和控制端口的工作模式。

其中，控制寄存器的位数和功能根据不同的芯片型号而变化。

3. 数据寄存器（Data Register）：8255a芯片中的每个端口组都有一个对应的数据寄存器，用于存放从外部设备中读取的数据或要写入到外部设备中的数据。

数据寄存器的位数根据芯片型号和端口组而定。

4. 模式控制寄存器（Mode Control Register）：8255a芯片内部还包含一个模式控制寄存器，用于设置和控制端口组的工作模式。

该寄存器中的位数和功能根据不同的芯片型号而变化。

三、工作原理8255a并行接口芯片的工作原理主要包括以下几个方面：1. 初始化：在开始使用8255a芯片之前，需要对芯片进行初始化设置。

通过设置控制寄存器和模式控制寄存器，可以设置端口组的输入和输出模式，以及中断使能等参数。

最新8255实验报告实验目的：本次实验旨在熟悉并掌握Intel 8255A可编程并行接口的功能及其编程方法。

通过实验，学习如何利用8255A实现并行数据的输入输出操作，并了解其在微型计算机系统中的应用。

实验设备与器件：1. 微机实验箱及接口电路板2. Intel 8255A 可编程并行接口芯片3. 8位微处理器（如8086）4. 示波器、逻辑笔等测试工具实验原理：Intel 8255A是一种3态可编程并行输入/输出接口芯片，具有三个8位并行I/O端口：端口A、端口B和端口C。

端口A和端口B可用于输入输出，端口C分为两个4位端口C1和C2，可分别进行输入输出操作。

8255A通过控制字寄存器（控制字1和控制字2）来设置工作模式和端口方向。

实验步骤：1. 初始化8255A：通过编程设置控制字寄存器，定义端口A、B的工作模式（例如，端口A为输入，端口B为输出）和端口C的配置（C1和C2的输入输出模式）。

2. 编写程序代码，实现端口A的数据读取和端口B的数据输出。

3. 使用示波器检测端口C的输入输出信号，验证其功能。

4. 通过改变控制字寄存器的设置，观察并记录端口工作模式变化后的行为。

实验结果：1. 端口A成功读取了外部输入的二进制数据，并在显示器上显示出来。

2. 端口B按照程序设定输出了相应的控制信号，通过LED灯或其他指示设备得到了验证。

3. 端口C1和C2在不同的控制字设置下，能够正确地执行输入输出操作，信号波形通过示波器得到了确认。

实验结论：通过本次实验，我们成功地对Intel 8255A可编程并行接口进行了编程和操作，实现了并行数据的输入输出。

实验结果表明，8255A在并行接口通信中具有重要作用，能够提高数据传输效率，适用于需要高速并行数据传输的场合。

8255a初始化编程
8255A是一种并行I/O接口芯片，它可以配置为三个独立的I/O端口：端口A、端口B和端口C。

以下是一个8255A 的初始化编程的简单示例：
首先，我们需要设置控制字来配置8255A的工作模式。

控制字是通过将8位数据写入控制寄存器来设置的。

控制字的每一位都有特定的含义，用于配置端口A、端口B和端口C的工作模式。

例如，如果我们想要设置端口A为输出模式，端口B为输入模式，端口C为输入模式，我们可以设置控制字为1000 0000。

这个控制字的意思是：
控制字的第0位设置为1表示使能片选信号（ENABLE），启动芯片。

控制字的第1位设置为0表示端口A为输出模式。

控制字的第2位设置为0表示端口B为输入模式。

控制字的第3位设置为0表示端口C为输入模式。

控制字的第4位到第7位未使用，因此可以忽略。

然后，我们可以将这个控制字写入8255A的控制寄存器：assembly复制代码：
OUT 8255_control_register, control_word
其中，8255_control_register是控制寄存器的地址，control_word是我们刚才计算出的控制字。

这样我们就完成了8255A的初始化编程。

之后，我们就可以使用端口A、端口B和端口C进行I/O操作了。

注意：以上代码是假设我们在使用某种汇编语言进行编程。

不同的编程语言可能有不同的语法和函数来操作硬件。

8255A芯片简介及其应用班级：姓名：学号：一、简介8255是Intel公司生产的可编程并行I/O接口芯片，有3个8位并行I/O口。

具有3个通道3种工作方式的可编程并行接口芯片（40引脚）。

其各口功能可由软件选择，使用灵活，通用性强。

8255可作为单片机与多种外设连接时的中间接口电路。

二、内部结构8255作为主机与外设的连接芯片，必须提供与主机相连的3个总线接口，即数据线、地址线、控制线接口。

同时必须具有与外设连接的接口A、B、C口。

由于8255可编程,所以必须具有逻辑控制部分，因而8255内部结构分为3个部分：与CPU连接部分、与外设连接部分、控制部分。

1）与CPU连接部分根据定义，8255能并行传送8位数据，所以其数据线为8根D0～D7。

由于8255具有3个通道A、B、C，所以只要两根地址线就能寻址A、B、C 口及控制寄存器，故地址线为两根A0～A1。

此外CPU要对8255进行读、写与片选操作，所以控制线为片选、复位、读、写信号。

各信号的引脚编号如下：（1）数据总线DB：编号为D0～D7，用于8255与CPU传送8位数据。

（2）地址总线AB：编号为A0～A1，用于选择A、B、C口与控制寄存器。

（3）控制总线CB：片选信号、复位信号RST、写信号、读信号。

当CPU 要对8255进行读、写操作时，必须先向8255发片选信号选中8255芯片，然后发读信号或写信号对8255进行读或写数据的操作。

2）与外设接口部分根据定义，8255有3个通道A、B、C与外设连接，每个通道又有8根线与外设连接，所以8255可以用24根线与外设连接，若进行开关量控制，则8255可同时控制24路开关。

各通道的引脚编号如下：（1）A口：编号为PA0～PA7，用于8255向外设输入输出8位并行数据。

（2）B口：编号为PB0～PB7，用于8255向外设输入输出8位并行数据。

（3）C口：编号为PC0～PC7，用于8255向外设输入输出8位并行数据，当8255工作于应答I/O方式时，C口用于应答信号的通信。

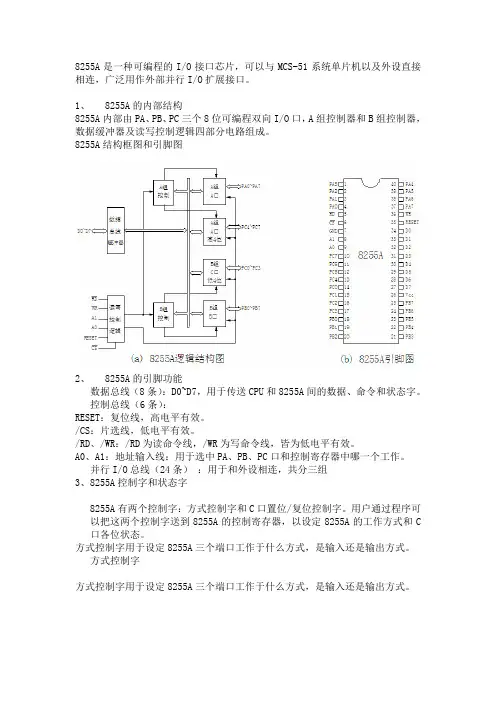

8255A是一种可编程的I/O接口芯片，可以与MCS-51系统单片机以及外设直接相连，广泛用作外部并行I/O扩展接口。

1、 8255A的内部结构
8255A内部由PA、PB、PC三个8位可编程双向I/O口，A组控制器和B组控制器，数据缓冲器及读写控制逻辑四部分电路组成。

8255A结构框图和引脚图
2、 8255A的引脚功能
数据总线（8条）：D0~D7，用于传送CPU和8255A间的数据、命令和状态字。

控制总线（6条）：
RESET：复位线，高电平有效。

/CS：片选线，低电平有效。

/RD、/WR：/RD为读命令线，/WR为写命令线，皆为低电平有效。

A0、A1：地址输入线：用于选中PA、PB、PC口和控制寄存器中哪一个工作。

并行I/O总线（24条）：用于和外设相连，共分三组
3、8255A控制字和状态字
8255A有两个控制字：方式控制字和C口置位/复位控制字。

用户通过程序可以把这两个控制字送到8255A的控制寄存器，以设定8255A的工作方式和C 口各位状态。

方式控制字用于设定8255A三个端口工作于什么方式，是输入还是输出方式。

方式控制字
方式控制字用于设定8255A三个端口工作于什么方式，是输入还是输出方式。

C口置位/复位控制字
本控制字可以使C口各位单独置位或复位，以实现某些控制功能。

8255A状态字。

8255A的介绍1、8255A引脚功能图4-1 8255A引脚功能图8255A采用40条引脚的双列直插式（DIP，Dual，In-line Package）封装，其引脚信号有：/CS：片选信号（输入）/RD：读信号（输入）/WR：写信号（输入）A1、A0：片内寄存器选择信号（输入）D7-D0：与CPU侧连接的数据线（双向）PA7-PA0：A口外设数据线（双向）PB7-PB0：B口外设数据线（双向）PC7-PC0：C口外设数据线（双向）PESET：复位信号（输入）控制信号/CS、/RD、/WR 以及A1、A0的组合可以实现三个数据口（PA、PB、PC）和控制口（控制寄存器）的读写操作，如表4-1所示2、8255A 的工作方式8255A 有三种工作方式：方式0、方式1、方式2。

其中PA 可以工作在三种方式，P1可以工作在方式0和方式1，PC 只能工作在方式0。

下面对这三种工作方式进行分析[8]。

（1）工作方式0 方式0为基本输入/输出方式。

这种方式下，PA 、PB 各8位均定义为输入或输出，PC 的低4位及高4位可独立定义为输入或输出。

定义为输出口均有锁存数据的能力，而定义为输入口无锁存能力。

方式0适合无条件传送方式，CPU 直接执行输入输出命令。

（2）工作方式1 方式1又称选通的输入/输出方式。

在这种工作方式下，PA 口、PB 口作数据的输入或输出口，但数据的输入/输出要在选通信号的控制下来完成。

这些选通信号来自PC 口的某些位提供的。

PA 口和PB 口可独立的由程序任意的设定为输入口或输出口，此时，PC 口自动的作为PA 口或PB 口的选通控制线。

（3）工作方式2 方式2有称双向传输方式，只适用于PA 口。

方式2中8255的PA 口相当于工作在数据总线的状态，使外部设备能利用8位数据线与CPU 进行双向通信，既能发送数据，也能接受数据。

因此PC 口的5根线用来提供双向传输所需的控制信号。

3、8255A 的控制字在使用8255A 时，首先要由CPU 对8255A 写入控制命令字，有两种控制命令字：一个是方式选择控制字，另一个是C 口按位置位/复位控制字，8255A 的各种工作方式都要由控制命令字来设定，这个设置过程称为“初始化”。

8253的初始化程序1.确定端口地址：0310H、0312H、0314H、0316H2.确定工作方式（假设工作方式为）：通道0，方式3通道1，方式1通道2，方式53.确定计数值：通道0：N0=1MHz/2KHz=500通道1：N1＝480us/(1/1mhz)=480通道2：N2=264确定控制字：通道0：00110111B通道1：01110011B通道2：10011011B对3个通道的初始化程序如下：；通道0初始化程序MOV DX, 316HMOV AL,00110111BOUT DX,ALMOV DX,310HMOV AL,00HOUT DX, ALMOV AL,05HOUT DX,AL；通道1的初始化程序MOV DX, 316HMOV AL, 001110011B OUT DX, ALMOV DX, 312HMOV AL, 80HOUT DX, ALMOV AL, 04HOUT DX, AL；通道2初始化程序MOV DX, 316HMOV AL, 10011011B OUT DX, ALMOV DX, 314HMOV AL，26HOUT DX，AL; MOV AL，00H; OUT DX，AL8255A初始化程序对8255A进行初始化，要求端口A工作于方式1，输入；端口B工作于方式0,输出；端口C的高4位配合端口A工作，低4位为输入。

1.确定控制字端口地址：006CH。

2.确定工作方式：端口A，工作方式1，输入端口B，工作方式0，输出端口C，C0为输入，C4为配合工作3.确定方式选择控制字：1 011 100 1H(B9H)对3个端口的初始化程序如下MOV AL，B9HMOV DX，006CHOUT DX，AL另一个8255A初始化程序已知某8255A在系统中占用88~8BH号端口地址，现欲安排其PA，PB，PC口全部为输出，PA，PB口均工作于方式0模式，并将PC6置位，使PC3复位，试编写出相应的初始化程序：1.确定端口地址控制字以及PC口置位复位端口，8BH2.确定工作方式3.确定方式选择控制字MOV AL，80HOUT 8BH，ALMOV AL，ODHOUT 8BH，ALMOV AL，06HOUT 8BH，AL在8259A内部有两组寄存器：一组为命令寄存器，用于存放CPU写入的初始化命令字ICW1～ICW4（initialization command words）；另一组为操作命令寄存器，用于存放CPU写入的操作命令字OCW1～OCW3（operation command words）。

8255a实验报告8255A实验报告引言：8255A是一种常用的并行接口芯片，广泛应用于各种数字系统中。

本实验旨在通过对8255A的实际应用，深入了解并行接口的原理和操作方法。

一、实验目的本实验旨在通过使用8255A并行接口芯片，实现数字输入输出功能，掌握并行接口的基本原理和操作方法。

二、实验器材1. 8255A并行接口芯片2. 电脑主板3. 逻辑分析仪4. 电压源5. 连接线等三、实验步骤1. 连接实验器材：将8255A芯片与电脑主板通过连接线连接，将逻辑分析仪连接到芯片的相应引脚上。

2. 编写程序：使用汇编语言编写程序，通过控制8255A芯片的寄存器，实现数字输入输出功能。

3. 调试程序：在编写完成后，通过逻辑分析仪对程序进行调试，确保程序的正确性。

4. 运行程序：将程序下载到芯片中，通过逻辑分析仪观察输入输出的结果。

四、实验结果经过调试和运行，实验结果如下：1. 输入功能：通过设置8255A芯片的相应寄存器，实现了数字输入功能。

当外部输入信号变化时，芯片将信号转换为二进制数据，并传输给电脑主板。

2. 输出功能：通过设置8255A芯片的相应寄存器，实现了数字输出功能。

电脑主板将二进制数据传输给芯片，芯片将数据转换为相应的电信号输出到外部设备。

五、实验分析通过本次实验，我们深入了解了8255A并行接口芯片的原理和操作方法。

并行接口芯片是数字系统中重要的组成部分，广泛应用于各种设备和系统中。

掌握并行接口的原理和操作方法对于设计和开发数字系统具有重要意义。

六、实验总结本次实验通过使用8255A并行接口芯片，实现了数字输入输出功能。

通过编写程序、调试和运行，我们深入了解了并行接口的原理和操作方法。

并行接口芯片在数字系统中起着重要的作用，掌握并行接口的原理和操作方法对于设计和开发数字系统具有重要意义。

七、参考文献1. 《8255A并行接口芯片使用手册》2. 《数字系统设计与开发实践》结语：通过本次实验，我们对8255A并行接口芯片有了更深入的了解。

可编程并行接口芯片8255A并行输入/输出就是把若干个二进制位信息同时进行传送的数据传输方式。

它具有传输速度快、效率高的优点。

并行数据传输需用的信号线较多（与串行传输相比），不适合长距离传输。

所以，并行数据传输适用于数据传输率要求较高，而传输距离相对较短的场合。

8255A是Intel公司为其80系列微处理器生产的通用可编程并行输入输出接口芯片，也可以与其他系列的微处理器配套使用。

由于其通用性强，与微机接口方便，且可通过程序指定完成各种输入输出操作，因此，8255获得了广泛的应用。

8255A的引脚与结构1．8255A的引脚8255A是可编程的三端口并行输入输出接口芯片，具有40个引脚，双列直插式封装，由+5V供电，其引脚与功能示意图如图所示。

A、B、C三个端口各有8条端口I/O线：PA7PA0，PB7PB0，PC7PC0，共32个引脚，用于8255A与外设之间的数据（或控制、状态信号）的传送。

D0~D7：8位三态数据线，接至系统数据总线。

CPU通过它实现与8255之间数据的读出与写入，以及控制字和状态字的写入与读出等。

A0~A1：地址信号。

A0和A1经片内译码产生四个有效地址分别对应A、B、C 三个独立的数据端口以及一个公共的控制端口。

在实际使用中，A1、A0端接到系统地址总线的A1、A0。

CS#：片选信号，由系统地址译码器产生，低电平有效。

读写控制信号RD#和WR#：低电平有效，用于决定CPU和8255A之间信息传送的方向：当RD#=0时，从8255A读至CPU；当WR#=0时，由CPU写入8255A。

CPU对8255各端口进行读写操作时的信号关系如表所示。

RESRT：复位信号，高电平有效。

8255A复位后，A、B、C三个端口都置为输入方式。

2．8255A的内部结构如图所示，8255A的内部由以下四部分组成：（1）端口A、端口B和端口C端口A、端口B和端口C都是8位端口，可以选择作为输入或输出。

8255工作原理
8255是一款基于MOS技术的可编程并行接口芯片，它具有高
度的灵活性和可配置性，可用于各种不同的应用场景。

它的工作原理如下：
1. 配置寄存器：8255有3个配置寄存器，分别是控制寄存器
A、B和C。

通过编程，可以设置这些寄存器的不同控制位，
从而配置8255的工作模式。

2. 数据寄存器：8255也有3个数据寄存器，分别是端口A、B
和C。

通过读写这些寄存器，可以实现与外部设备的数据交换。

3. 控制位编程：通过编程设置控制寄存器的不同位，可以实现不同的功能。

例如，可以设置端口A和端口B为输入或输出
模式，也可以设置端口C为模式控制或口线控制模式。

4. 输入和输出：根据配置寄存器的设置，数据可以从外部设备输入到端口A或端口B，或者从端口A或端口B输出到外部
设备。

输入和输出的数据可以通过读写数据寄存器进行。

5. 中断请求：8255还提供中断功能，可以在端口A、端口B
或端口C的输入状态改变时产生中断请求。

中断请求可以通
过编程来使能或禁用。

6. 外部连接：通过与外部设备的连接，8255可以实现与各种
外部设备的数据交换。

根据不同的应用需求，可以灵活连接不同的设备。

总体而言，8255的工作原理是通过编程设置各个寄存器的控制位来配置芯片的工作模式，然后通过读写数据寄存器与外部设备进行数据交换。

它的灵活性和可配置性使得它适用于各种不同的应用场景。

8255A的功能与结构8255A可编程外围设备接⼝（programmable perphheral interface，PPI）是⼀种通⽤的可编程并⾏I/O接⼝器件。

它可以作为Intel系列微处理器或其它系列微处理器的接⼝器件，可以将任何与TTL兼容的I/O设备与微处理器连接。

在与主频不⾼于8MHz的微处理器⼀起⼯作时，不需要插⼊等待周期。

它有24个可编程I/O引脚，分为两组，每组12个，可以以3种不同的操作⽅式⼯作。

它的每个I/O引脚可以提供2.5mA的吸⼊电流，最⼤4mA。

8255A常常⽤作键盘和打印机端⼝。

它的价格低廉，使⽤⽅便，得到了⼴泛的应⽤。

8255A的功能结构由图可得：（1）数据总线缓冲器D7～D0与系统数据总线相连，负责与CPU进⾏数据交换。

包括输⼊输出数据、控制字和状态字。

（2）读/写控制逻辑接收来⾃CPU的地址信息和控制信息。

（3）A组控制和B组控制这两组控制逻辑电路接收来⾃CPU的控制字，控制两组端⼝的⼯作⽅式及读/写操作。

A组控制端⼝A和端⼝C的⾼4位，B组控制端⼝B和端⼝C的低4位。

（4）端⼝A、B、C8255A有3个8位数据输⼊/输出端⼝：端⼝A、端⼝B和端⼝C，分别简称为A⼝、B⼝和C⼝。

它们对外的引线分别是PA7～PA0、PB7～PB0和PC7～PC0。

C⼝可分成两个4位的端⼝：C⼝⾼4位（PC7～PC4）和C⼝低4位（PC3～PC0）。

三个端⼝按组编程端⼝A和端⼝B都有⼀个8位数据输⼊锁存器和⼀个8位数据输出锁存/缓冲器。

端⼝C有⼀个8位数据输⼊缓冲器和⼀个8位数据输出锁存/缓冲器。

端⼝C可以按位操作。

8255A的引脚功能双列直插，40根引脚D7~D0：数据信号线CS：⽚选信号输⼊引脚，低电平有效RD：读信号输⼊引脚，低电平有效WR：写信号输⼊引脚，低电平有效RESET：复位信号输⼊引脚，⾼电平有效。

⽤于将8255A控制字寄存器清“0”，并将A、B、C⼝置成输⼊状态A1、A0：端⼝选择信号输⼊引脚8255A的⼯作⽅式8255A可以⽆条件⽅式、查询⽅式和中断⽅式完成CPU与外设的数据交换。

芯片8255芯片8255是一种常见的I/O接口芯片，它具有24根可编程I/O线路，分为三个组，每个组有8根I/O线路。

芯片的功能非常丰富，能够实现输入输出线路的控制和数据的传输。

下面是8255芯片的详细介绍。

1. 输入输出线路：芯片8255具有24根可编程I/O线路，可以根据需要进行输入或输出的配置。

它可以连接到外部设备，通过读取或写入数据来控制设备的运行。

2. 工作模式：芯片8255一共有三个工作模式：模式0、模式1和模式2。

其中，模式0是最简单的工作模式，每个组的8根I/O线路都被配置为输入或输出。

模式1是组A和组B被配置为输入输出，组C只能用作输入。

模式2是组A和组B被配置为输入输出，组C被用作双向的输入输出。

3. 控制寄存器：芯片8255内部有三个控制寄存器，用于控制芯片的工作模式和数据传输。

它们是组A的控制寄存器、组B的控制寄存器和组C的控制寄存器。

通过写入不同的值到这些寄存器中，可以配置芯片的工作模式和控制数据的传输。

4. 数据缓冲区：芯片8255内部有三个数据缓冲区，用于存储输入和输出数据。

它们是组A的数据缓冲区、组B的数据缓冲区和组C的数据缓冲区。

通过读取或写入这些缓冲区中的数据，可以实现与外部设备的数据传输。

5. 状态寄存器：芯片8255有一个状态寄存器，用于存储芯片的状态信息。

通过读取状态寄存器中的值，可以获得芯片的工作状态和当前的输入输出情况。

总结：芯片8255具有24根可编程I/O线路，支持多种工作模式和数据传输方式。

它适用于各种需要进行输入输出控制的应用场景，如工控系统、仪器设备等。

它的功能强大且灵活，能够满足不同应用的需要。

今天主要给大家介绍8255A使用方法和XBYTE8255这个芯片属于可编程芯片,简单说明这个芯片工作原理就是通过设定A1, A0的值选择D0~D7数据口与PA,PB,PC哪个端口相连通(还有和控制寄存器相连接),8255A的使用步骤:第一是先设置控制寄存器,第二就可以对各口进行操作(读或写),接下面我们通过一个简单的程序来向大家介绍(我的一贯风格是你们自己到网上查资料自己看,具体实例会在本群里面有,所以你以前没有看过8255的可能看懂我写这篇帖子恐怕有点困难!!!!!!! 所以欢迎喜欢单片机和爱学习的人加入该群来一起学习单片机我群:单片机C语言编程实例,群号:102015958).#include<reg52.h>#include<absacc.h>//绝对地址处理头文件,包含XBYTE,用XBYTE来定义扩展的IO端口与外部RAM单元地址, 用XBYTE定义的目的是将外部电路不同的功能编程不同的地址而已这样就可以在程序里面通过直接对地址附置，就能使外部电路实现需要的功能，这样做还有一个好处就是在编译的时候会产生 MOVX 指令，这样可以操作WR和RD引脚(像我这个实验图2中,的WR和WD分别接各自对应的WR和WD,所以在执行读写的时候是有单片机自动完成时序控制的)，以实现特定的功能,至于用XBYTE定义的地址是多少就得根据实际的外围电路的连接来确定，不是随便写的. #define uchar unsigned char //宏定义#define uint unsigned int //宏定义#define PA XBYTE[0xfcff]//定义PA端口,为什么这样写呢,我后面会有详细的介绍,有还是不懂的请在帖子下方留言,直接问我我不回回答的!!!#define PB XBYTE[0xfdff]//定义PB端口#define PC XBYTE[0xfeff]//定义PC端口#define PD XBYTE[0xffff]//定义设置寄存器端口sbit A0=P2^0;//定义8255端口地址引脚A0sbit A1=P2^1;//定义8255端口地址引脚A1sbit dat=P0;//8255的D0~D7的数据口void delay(uint ms) //1ms延时{uint i,j;for(i=ms;i>0;i--)for(j=244;j>0;j--);}void main(){PD=0x80;//方式控制字,端口ABC都工作于方式0,基本输入输出PA=0x55;PB=0xaa;PC=0x55;while(1){PA=~PA;//按位取反,如果这句写成PA=!PA会怎么样?还是和PA=~PA效果一样的吗?自己动手试下PB=~PB;//按位取反PC=~PC;//按位取反delay(120);//延时}}图1图2#define PB XBYTE[0xfdff]//定义PB端口#define PC XBYTE[0xfeff]//定义PC端口#define PD XBYTE[0xffff]//定义设置寄存器端口我到现在还没有说到底为什么这样写,首先还是申明这不是乱写的,从图2连接图可知,CS已经是是使能状态,所以就拿0xfdff为例吧,先展开1111,1101,1111,1111.他们是分别与单片机的P2口和P0口对应的(因为P0 P2的第二功能就是外扩展存储器的地址分别代表A0,A1…A15共16位地址,2^16=65536bit/1K=64KB,故最大寻址为64KB)，在这里所有的无关位都设为1（也可以设为0，也可以设为X，X代表0和1），也就是保证A1与A0为01即可.同理PC为11,故写成了e.下面的我都是从网上复制过来的,要是不好可别骂我哦!!!当然看不懂还是可以问我.XBYTE是一个地址指针（可当成一个数组名或数组的首地址），它在文件absacc.h中由系统定义，指向外部RAM（包括I/O口）的0000H单元，XBYTE后面的中括号的0xfdff是指数组首地址0000H的偏移地址，即用XBYTE[0xfdff]可访问偏移地址为0xfdff的I/O端口。
