8255可编程并⾏接⼝知识点总结可编程并⾏接⼝8255知识点总结8255A 是INTEL系列的并⾏接⼝芯⽚，由于它是⼀种可编程的外部接⼝部件，通常作为微机系统总线与外部设备的接⼝控制部件，可通过软件来设置芯⽚的⼯作⽅式，⽤8255A 连接外部设备时，通常不需要附加外部电路，给使⽤带来很⼤的⽅便。

1、内部结构2、引脚说明8255作为主机与外设的连接芯⽚，必须提供与主机相连的3个总线接⼝，即数据线、地址线、控制线接⼝。

同时必须具有与外设连接的接⼝A、B、C⼝。

由于8255可编程,所以必须具有逻辑控制部分，因⽽8255内部结构分为3个部分：与CPU连接部分、与外设连接部分、控制部分。

（1）与CPU连接部分根据定义，8255能并⾏传送8位数据，所以其数据线为8根D0～D7。

由于8255具有3个通道A、B、C，所以只要两根地址线就能寻址A、B、C⼝及控制寄存器，故地址线为两根A0、A1。

此外CPU要对8255进⾏读、写与⽚选操作，所以控制线为⽚选、复位、读、写信号。

各信号的引脚编号如下：总线分类：（2）与外设接⼝部分8255有3个通道A、B、C与外设连接，每个通道⼜有8根线与外设连接，所以8255可以⽤24根线与外设连接，若进⾏开关量控制，则8255可同时控制24路开关。

①数据端⼝A、B、C端⼝A(PA0-PA7)：对应了1个8位的数据输⼊锁存器和1个数据输出锁存/缓冲器。

所以A 作为输⼊或输出时，数据均受到锁存。

端⼝B(PB0-PB7)：对应了1个8位的数据输⼊缓冲器和1个数据输出锁存器/缓冲器。

所以B 输⼊锁存，输出不受到锁存。

端⼝C（PC0-PB7）：对应1个8位数据缓冲器和1个数据输出锁存/缓冲器，所以C输⼊不锁村，输出锁存。

当8255⼯作于应答I/O⽅式时，C⼝⽤于应答信号的通信。

A、B组的逻辑控制功能A组：组成：端⼝A（PA0-PA7）和端⼝C的⾼4位（PC4-PC7）这⼏个端⼝由A组统⼀进⾏逻辑控制。

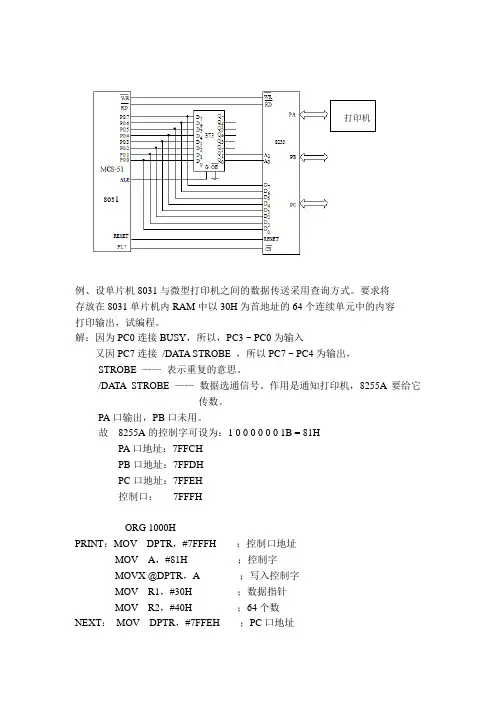

8031例、设单片机8031与微型打印机之间的数据传送采用查询方式。

要求将存放在8031单片机内RAM中以30H为首地址的64个连续单元中的内容打印输出，试编程。

解：因为PC0连接BUSY，所以，PC3 ~ PC0为输入又因PC7连接/DATA STROBE ，所以PC7 ~ PC4为输出，STROBE ——表示重复的意思。

/DATA STROBE ——数据选通信号。

作用是通知打印机，8255A要给它传数。

PA口输出，PB口未用。

故8255A的控制字可设为：1 0 0 0 0 0 0 1B = 81HPA口地址：7FFCHPB口地址：7FFDHPC口地址：7FFEH控制口：7FFFHORG 1000HPRINT：MOV DPTR，#7FFFH ；控制口地址MOV A，#81H ；控制字MOVX @DPTR，A ；写入控制字MOV R1，#30H ；数据指针MOV R2，#40H ；64个数NEXT：MOV DPTR，#7FFEH ；PC口地址MOV A，#80H ；使PC7为高电平MOVX @DPTR，A ；输出/DATA STR OBE为高电平使；无效，不准备送数WAIT：MOVX A，@DPTR ；查询打印机状态JB ACC.0, WAIT ；若PC0即BUSY = 1忙，则等待MOV DPTR , #7FFCH ；若BUSY = 0空闲，则指向PA口MOV A , @R1 ；输出数据MOVX @DPTR , AMOV DPTR , #7FFEH库；指向PC口MOV A , #00H ；8255A输出/DATA STR OBE信号；通知打印机，给它传数。

MOVX @DPTR , AACALL PDELAY ；调延时子程序，以形成一个宽度；定时值的负脉冲为INC R1DJNZ R2 , NEXT ；判断打印输出完成否？SJMP $···PDELAY：（延时程序略）END。

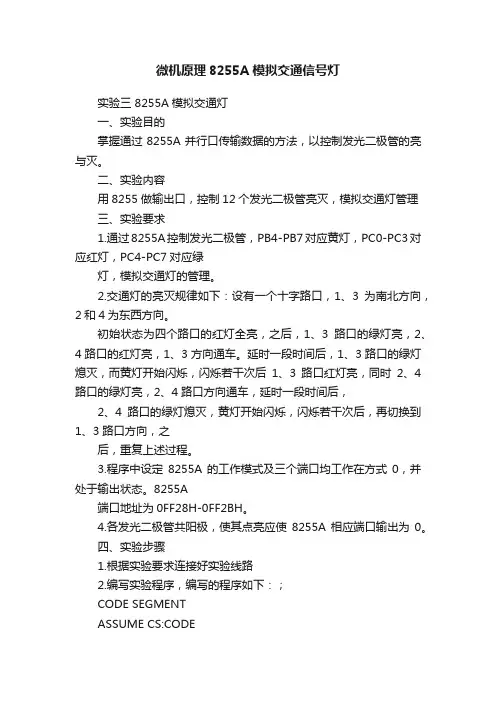

微机原理8255A模拟交通信号灯实验三 8255A模拟交通灯一、实验目的掌握通过8255A并行口传输数据的方法，以控制发光二极管的亮与灭。

二、实验内容用8255做输出口，控制12个发光二极管亮灭，模拟交通灯管理三、实验要求1.通过8255A控制发光二极管，PB4-PB7对应黄灯，PC0-PC3对应红灯，PC4-PC7对应绿灯，模拟交通灯的管理。

2.交通灯的亮灭规律如下：设有一个十字路口，1、3为南北方向，2和4为东西方向。

初始状态为四个路口的红灯全亮，之后，1、3路口的绿灯亮，2、4路口的红灯亮，1、3方向通车。

延时一段时间后，1、3路口的绿灯熄灭，而黄灯开始闪烁，闪烁若干次后1、3路口红灯亮，同时2、4路口的绿灯亮，2、4路口方向通车，延时一段时间后，2、4路口的绿灯熄灭，黄灯开始闪烁，闪烁若干次后，再切换到1、3路口方向，之后，重复上述过程。

3.程序中设定8255A的工作模式及三个端口均工作在方式0，并处于输出状态。

8255A端口地址为0FF28H-0FF2BH。

4.各发光二极管共阳极，使其点亮应使8255A相应端口输出为0。

四、实验步骤1.根据实验要求连接好实验线路2.编写实验程序，编写的程序如下：；CODE SEGMENTASSUME CS:CODESTART:MOV DX,0FF2BHMOV AL,80HOUT DX,ALMOV DX,0FF2AHMOV AL,11110000BOUT DX,AL %初始化，红灯全亮，绿灯全亮MOV DX,0FF29HMOV AL,0FFHOUT DX,AL %初始化，黄灯全不亮AGAIN: MOV DX,0FF2AHMOV AL,10100101BOUT DX,AL %1、3路口绿灯亮，2、4路口红灯亮CALL DELAYX1:MOV DX,0FF29HMOV AL,01010000BOUT DX,ALMOV DX,0FF29HMOV AL,11110000BMOV CX,0FFFFHDEC CXJNZ X1MOV DX,0FF2AHMOV AL,01011010BOUT DX,AL %1、3路口红灯亮，2、4路口绿灯亮CALL DELAYX2:MOV DX,0FF29HMOV AL,10100000BOUT DX,ALMOV DX,0FF29HMOV AL,11110000BOUT DX,ALMOV CX,0FFFFHDEC CXJNZ X2JMP AGAINDELAY PROCMOV BX,0FFFFHX4: MOV CX,OFFFFHX3：DEC CXJNZ X3DEC BXJNZ X4DELAY ENDPHLTCODE ENDSEND START3.编译装载后运行程序，观察结果五、实验总结1、学会延迟程序的调用方式以及书写方式。

实验六中涉及到8255A的应用，8255A是一种通用的并行输入/输出（I/O）接口芯片。

它可以与微处理器或控制器连接，用于实现与外部设备的数据交换和控制。

以下是8255A的一些常见应用：
并行数据传输：8255A可用作并行数据传输的接口，通过其端口将数据从微处理器发送到外部设备，或从外部设备接收数据并传输给微处理器。

数字输入/输出控制：8255A的I/O端口可用于控制和监控数字信号，例如控制LED显示、按键输入、开关控制等。

数据采集和控制：8255A的I/O端口可以连接传感器、执行器等外部设备，实现数据采集和控制操作。

例如，可以通过8255A读取温度传感器的数据或控制电机的转动。

并行通信接口：8255A可以用于并行通信接口，连接外部设备或其他系统，实现数据的快速传输和通信。

仪器设备控制：通过8255A的I/O端口，可以实现对仪器设备的控制和通信，如控制实验设备、仪器测量和数据采集等。

在实验中，通常会根据具体的实验目的和设计，使用8255A的不同功能和配置。

通过编程控制8255A的寄存器和端口，可以实现与外部设备的数据交互和控制操作。

请注意，实验中的具体应用和配置可能会因实验的目的、实验设备和使用的编程语言等而有所不同。

因此，建议您参考实验手册或教材中关于8255A的具体实验说明，以获取准确的应用细节和操作步骤。

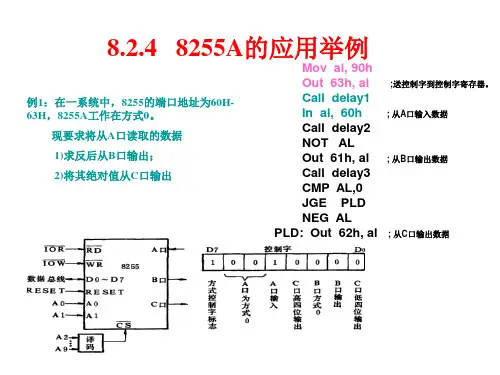

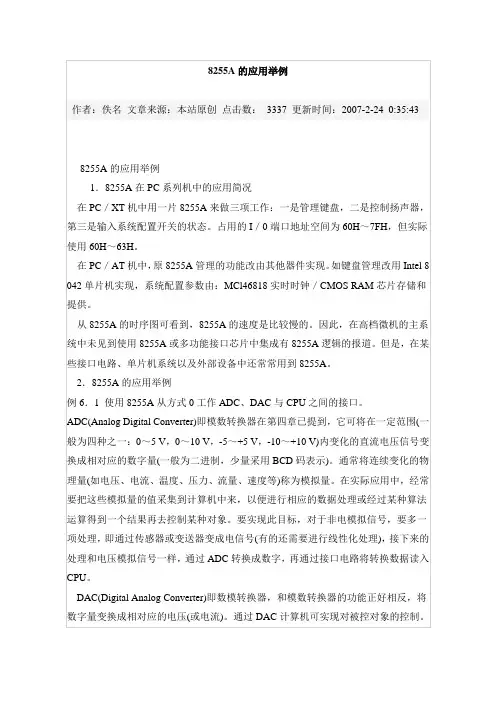

4 8255A应用举例在很多应用系统中，用LED作状态指示器具有电路简单、功耗低、寿命长、响应速度快等特点。

LED显示器是由若干个发光二极管组成显示字段的显示器件，应用系统中通常使用7段LED显示器，如图8-15所示.b）c)a）共阴型b)共阳型c)管脚分布图8-15 七段数码管以共阳极为例，各LED公共阳极接电源,如果向控制端a,b,c, …,g,dp送入00000011信号，则该显示器显示“0”字型。

控制显示各数码加在数码管上的二进制数据称为段码，显示各数码共阴和共阳七段LED数码管所对应的段码见表8-3。

表8—3 七段LED数码管的段码下面用8255A 作为LED 数码管及4位开关与CPU 的接口，要求按照开关的二进制编码状态，显示相应的数码。

如图8-16所示。

图8-16 80x86CPU 通过8255A 同开关与7段LED 显示器的接口设当开关K3、K2、K1、K0未合上时，各开关控制的位线为高电平1；开关接通时,各开关控制的位线为低电平0。

各开关状态、数字及LED 段码的关系如表8-4所示。

表8—4 开关状态、数字及LED 段码的关系例如：当K2未合上，K3、K1、K0均合上接通时状态为0100，表示数字4,显示代码应为99H。

设8255A端口地址为0FFFAH、0FFFBH、0FFFCH、0FFFDH.源程序如下：DATA SEGMENTXSHDM DB 0C0H，0F9H，0A4H, 0B0H，99H, 92H, 82H, 0F8H, 80HDB 98H, 88H，83H, 0C6H，0A1H，86H, 8EHCNT DB 10 DUP（？）DATA ENDSCODE SEGMENTASSUME CS：CODE ，DS:DATASTART：MOV AX,DA TAMOV DS，AX；以上为源程序结构通用部分。
