8255A

8255A芯片8255A芯片是一种集成了并行输入/输出接口功能的芯片，由Intel公司推出。

它具有三个可编程I/O端口，每个端口都可以配置为输入或输出。

它提供了高度灵活性和可编程性，使其成为许多数字系统中常用的接口芯片。

8255A芯片的主要特点如下：1. 并行接口：8255A芯片具有三个并行I/O端口，即A、B和C端口。

每个端口都有8位，可以单独配置为输入或输出。

2. 可编程：8255A芯片可以通过编程来配置其各个端口的功能。

通过写入控制字寄存器，可以设置端口的工作模式，如输入模式、输出模式、双向模式等。

3. 单独I/O地址：8255A芯片具有单独的I/O地址，通过在I/O地址总线上设置相应的地址来访问芯片的寄存器。

4. 简化接口设计：8255A芯片的引脚数量相对较少，使得系统设计更加简化和便捷。

它可以直接与微处理器或其他逻辑芯片相连接，提供了与外部设备的接口。

5. 高可靠性：8255A芯片采用了逻辑门阵列和静态RAM组成的结构，具有较高的可靠性和稳定性。

8255A芯片的主要应用领域包括：1. 工业自动化系统：8255A芯片可以用于工业控制和自动化系统中，作为输入和输出设备的接口。

例如，它可以与传感器和执行器连接，实现对设备的监控和控制。

2. 仪器设备：8255A芯片可以用于仪器设备中，提供与外部设备的数据交换和控制接口。

例如，它可以用于示波器、频谱分析仪等设备中。

3. 计算机外部设备：8255A芯片可以用于计算机外部设备的接口，如打印机、磁盘驱动器等。

它可以实现对这些设备的数据传输和控制。

4. 数据采集系统：8255A芯片可以用于数据采集系统中，用于接收传感器的模拟信号并将其转换为数字信号。

总之，8255A芯片是一种功能强大的并行输入/输出接口芯片，具有灵活的配置和简化的接口设计。

它在工业自动化、仪器设备、计算机外部设备等领域具有广泛的应用。

8255a的应用原理图1. 简介8255a是一种常用的并行接口芯片，具有广泛的应用领域。

本文将介绍8255a 的应用原理图及其基本工作原理。

2. 原理图下面是8255a的应用原理图：_______| |Port A ---| || 8255a |Port B ---| || |Port C ---|_______|3. 工作原理8255a是一个可编程的并行接口，它具有3个I/O端口（Port A、Port B、Port C）和多种工作模式。

下面是8255a的工作原理的详细描述：3.1 Port APort A是一个8位的双向端口，可以用于输入和输出。

当将Port A设置为输入模式时，可以通过读取Port A来获取外部输入信号；当Port A设置为输出模式时，可以通过向Port A写入数据来向外部设备发送信号。

3.2 Port BPort B也是一个8位的双向端口，并且可以作为一组控制信号进行使用。

在输出模式下，可以通过向Port B写入数据来控制外部设备的各种功能；在输入模式下，可以通过读取Port B来获取外部设备的状态。

3.3 Port CPort C是一个8位的端口，既可以作为一组数字输入/输出端口，也可以作为一组控制信号端口。

Port C的具体功能取决于模式控制寄存器（Mode Control Register）的设置。

4. 工作模式8255a提供了多种工作模式，可以根据具体的应用需求进行配置。

下面是常用的工作模式介绍：4.1 单工模式在单工模式下，Port A、Port B和Port C分别用作输入或输出。

这种模式适用于只需进行一方向数据传输的场合。

4.2 双工模式在双工模式下，Port A和Port B既可以作为输入，也可以作为输出。

这种模式适用于需要双向数据传输的场合。

4.3 脉冲输出模式在脉冲输出模式下，Port A和Port B可以作为脉冲输出端口。

这种模式适用于需要生成特定频率或脉冲序列的场合。

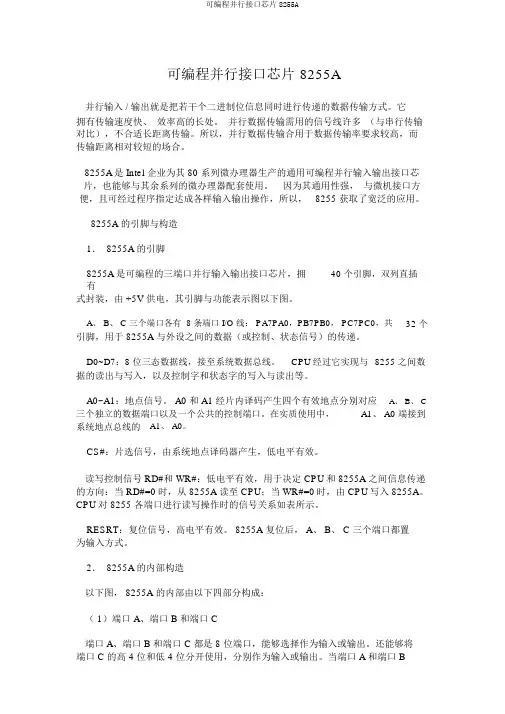

可编程并行接口芯片8255A并行输入 / 输出就是把若干个二进制位信息同时进行传递的数据传输方式。

它拥有传输速度快、效率高的长处。

并行数据传输需用的信号线许多（与串行传输对比），不合适长距离传输。

所以，并行数据传输合用于数据传输率要求较高，而传输距离相对较短的场合。

8255A是 Intel 企业为其 80 系列微办理器生产的通用可编程并行输入输出接口芯片，也能够与其余系列的微办理器配套使用。

因为其通用性强，与微机接口方便，且可经过程序指定达成各样输入输出操作，所以， 8255 获取了宽泛的应用。

8255A 的引脚与构造1． 8255A 的引脚40 个引脚，双列直插8255A是可编程的三端口并行输入输出接口芯片，拥有式封装，由 +5V 供电，其引脚与功能表示图以下图。

A、 B、 C 三个端口各有 8 条端口 I/O 线： PA7PA0，PB7PB0， PC7PC0，共32 个引脚，用于 8255A 与外设之间的数据（或控制、状态信号）的传递。

D0~D7：8 位三态数据线，接至系统数据总线。

CPU经过它实现与8255 之间数据的读出与写入，以及控制字和状态字的写入与读出等。

A0~A1：地点信号。

A0 和 A1 经片内译码产生四个有效地点分别对应A、 B、 C 三个独立的数据端口以及一个公共的控制端口。

在实质使用中，A1、 A0 端接到系统地点总线的A1、 A0。

CS#：片选信号，由系统地点译码器产生，低电平有效。

读写控制信号 RD#和 WR#：低电平有效，用于决定 CPU和 8255A 之间信息传递的方向：当 RD#=0时，从 8255A 读至 CPU；当 WR#=0时，由 CPU写入 8255A。

CPU对 8255 各端口进行读写操作时的信号关系如表所示。

RESRT：复位信号，高电平有效。

8255A 复位后， A、 B、 C 三个端口都置为输入方式。

2． 8255A 的内部构造以下图， 8255A 的内部由以下四部分构成：（ 1）端口 A、端口 B 和端口 C端口 A、端口 B 和端口 C 都是 8 位端口，能够选择作为输入或输出。

4.2 8255A可编程并行口实验1. 实验目的（1）掌握并行接口芯片8255A和微机接日的连接方法。

（2）掌握并行接口芯片8255A的工作方式及其编程方法。

2. 实验内容（l）实验原理。

实验原理如图4-I所示, PC口8位接8个开关K1一K8, PB口8位接8个发光二极管, 从PC口读入8位开关量送PB口显示。

拨动K1~K8,PB口上接的8个发光二极管LO~L7对应显示KI~KS的状态。

（2）实验线路连接。

1)8255A芯片PC0-PC7插孔依次接K1~K8。

2)8255A芯片PB0~PB7插孔依次接L0-L7。

3)8255A的CS插孔CS_8255接译码输出Y7插孔。

3. 实验软件框图参考流程图如图4-2所示。

4. 实验步骤（1）按图4-1连好线路。

（2）运行实验程序。

在数码管上显示“8255-1", 同时拨动K1~K8, L0~L7会跟着亮灭。

5. 实脸软件参考程序请参见本书电子课件, 文件名为H8255-1.ASM。

CODE SEGMENT ASSUME CS:CODE IOCONPT EQU 0073H IOCPT EQU 0072H IOBPT EQU 0071H START: MOV CX,8FFFH DELAY0:LOOP DELAY0MOV AL,89H MOV DX,IOCONPTOUT DX,ALNOPNOPNOPIOLED1: MOV DX,IOCPT IN AL,DXMOV DX,IOBPTOUT DX,ALMOV CX,8FFFH DELAY:LOOP DELAYJMP IOLED1 CODE ENDSEND START6. 思考题（1）修改程序实现一个开关控制2个或3个灯亮灭。

IOLED1: MOV BL,ALMOV CX,4ROL AL,CXADD AL,BLMOV CX,8FFFHDELAY:LOOP DELAYJMP IOLED1（2）添加延时程序, 去掉开关连线, 实现8个灯循环亮灭。

8255A高清说明书+应用举例+参考程序目录8255A中文资料(可编程外围接口) (2)8255A内部结构原理图 (2)引脚介绍 (3)基本操作 (4)1.A、B、C端口的工作方式控制 (4)2.C端口位的控制 (6)8255A模式概括 (7)元件使用条件及相关参数 (7)8255A使用的基本流程 (8)应用举例 (9)控制程序的编写 (10)地址计算 (10)控制器地址计算 (11)端口A写入地址计算 (11)端口B写入地址计算 (12)端口C写入地址计算 (12)参考程序 (12)8255A说明书+应用举例+参考程序8255A中文资料(可编程外围接口)目前网络上基本都是说8255A是Intel公司生产的，但是实际上AMD公司也生产该品牌，在网上也可以查到AMD生产的8255A芯片的说明书。

从AMD的8255A 说明书可以看出，该芯片主要用于军用。

因此下文介绍的8255A忽略生产公司。

8255A是一款可编程的I/O芯片。

它有24个I/O引脚，这些引脚可以大致分为两组，每组12个。

该芯片有3中工作模式。

该芯片的第一种模式（模式0），每组I/O口可以分为8+4的形式，并可以配置为输入或输出模式。

第二种模式（模式1），每组可以设置为8位输入或输出模式，剩下的4个引脚中的3个用于传递握手信号以及中断信号。

第三种工作模式（模式2）是双向总线模式，A组的8个引脚作为双向总线的输入以及输出，C组的5条线作为握手信号线。

8255A内部结构原理图图1上图形象表述了8255A的内部结构，其中左侧基本为控制引脚，右侧为输入。

8255A是一种可编程的I/O接口芯片，可以与MCS-51系统单片机以及外设直接相连，广泛用作外部并行I/O扩展接口。

1、 8255A的内部结构
8255A内部由PA、PB、PC三个8位可编程双向I/O口，A组控制器和B组控制器，数据缓冲器及读写控制逻辑四部分电路组成。

8255A结构框图和引脚图
2、 8255A的引脚功能
数据总线（8条）：D0~D7，用于传送CPU和8255A间的数据、命令和状态字。

控制总线（6条）：
RESET：复位线，高电平有效。

/CS：片选线，低电平有效。

/RD、/WR：/RD为读命令线，/WR为写命令线，皆为低电平有效。

A0、A1：地址输入线：用于选中PA、PB、PC口和控制寄存器中哪一个工作。

并行I/O总线（24条）：用于和外设相连，共分三组
3、8255A控制字和状态字
8255A有两个控制字：方式控制字和C口置位/复位控制字。

用户通过程序可以把这两个控制字送到8255A的控制寄存器，以设定8255A的工作方式和C 口各位状态。

方式控制字用于设定8255A三个端口工作于什么方式，是输入还是输出方式。

方式控制字
方式控制字用于设定8255A三个端口工作于什么方式，是输入还是输出方式。

C口置位/复位控制字
本控制字可以使C口各位单独置位或复位，以实现某些控制功能。

8255A状态字。

8255a实验报告8255A实验报告引言：8255A是一种常用的并行接口芯片，广泛应用于各种数字系统中。

本实验旨在通过对8255A的实际应用，深入了解并行接口的原理和操作方法。

一、实验目的本实验旨在通过使用8255A并行接口芯片，实现数字输入输出功能，掌握并行接口的基本原理和操作方法。

二、实验器材1. 8255A并行接口芯片2. 电脑主板3. 逻辑分析仪4. 电压源5. 连接线等三、实验步骤1. 连接实验器材：将8255A芯片与电脑主板通过连接线连接，将逻辑分析仪连接到芯片的相应引脚上。

2. 编写程序：使用汇编语言编写程序，通过控制8255A芯片的寄存器，实现数字输入输出功能。

3. 调试程序：在编写完成后，通过逻辑分析仪对程序进行调试，确保程序的正确性。

4. 运行程序：将程序下载到芯片中，通过逻辑分析仪观察输入输出的结果。

四、实验结果经过调试和运行，实验结果如下：1. 输入功能：通过设置8255A芯片的相应寄存器，实现了数字输入功能。

当外部输入信号变化时，芯片将信号转换为二进制数据，并传输给电脑主板。

2. 输出功能：通过设置8255A芯片的相应寄存器，实现了数字输出功能。

电脑主板将二进制数据传输给芯片，芯片将数据转换为相应的电信号输出到外部设备。

五、实验分析通过本次实验，我们深入了解了8255A并行接口芯片的原理和操作方法。

并行接口芯片是数字系统中重要的组成部分，广泛应用于各种设备和系统中。

掌握并行接口的原理和操作方法对于设计和开发数字系统具有重要意义。

六、实验总结本次实验通过使用8255A并行接口芯片，实现了数字输入输出功能。

通过编写程序、调试和运行，我们深入了解了并行接口的原理和操作方法。

并行接口芯片在数字系统中起着重要的作用，掌握并行接口的原理和操作方法对于设计和开发数字系统具有重要意义。

七、参考文献1. 《8255A并行接口芯片使用手册》2. 《数字系统设计与开发实践》结语：通过本次实验，我们对8255A并行接口芯片有了更深入的了解。
