星玛电梯资料门机door(2)

星玛电梯资料并联运行使用说明书-CAL-FENGHAI.-(YICAI)-Company One12 Car并联运行使用说明书1. 规格仅限2台并联运行。

SICON-2001 以上的版本可以使用此功能。

更换ESI 芯片和2P Cable 线后，可以使用此功能。

主机和副机起始层不一样的时候可以使用并联功能(最大相差7层；需要更换芯片)主机和副机最高层不一样的时候可以使用(不需要更换芯片)管理电梯运行状态时候，要分开并联运行。

（呼梯按钮共享）1台电梯处于手动/故障时不能并联运行。

（呼梯按钮共享）1台停电的时候，不能并联运行。

(呼梯按钮不能共享)2. 使用使用主板MCB-2001, MCB-2003, MCB-2001Ci 可以配合使用。

MCB-2001 和 MCB-2003 是‘’版本以上的时候可以使用。

MCB-2001Ci 时‘’版本以上的时可以使用。

使用芯片起始层不一样的时候，起始层低的电梯是主机。

起始层一样的时候(主机), (副机)起始层不一样的时候(+1) (副机) : 副机比主机高一层。

(+2) (副机) : 副机比主机高二层。

(+3) (副机) : 副机比主机高三层。

(+4) (副机) : 副机比主机高四层。

(+5) (副机) : 副机比主机高五层。

(+6) (副机) : 副机比主机高六层。

(+7) (副机) : 副机比主机高七层。

※主机芯片不变3. 安装方法并联运行之前需要检查的项目检查两台电梯都是处于自动运行的状态。

安装步骤1)电源 OFF 以后，参照图1连接通信线。

※注意, - 使用 Sq 以上的电线。

- 电源线和通信线要分开。

[ 图1 ]2)ESI 芯片检查“使用芯片”和实际CP中使用的芯片是否一致。

3)MCB 主板 Dip Switch “SW2” 11号在‘ON’位置OFFSW1SW2[ 图2 ]※注意, - Master 和 Slave 都一样，上面说明。

- Dip Switch 变更后，重新启动电源。

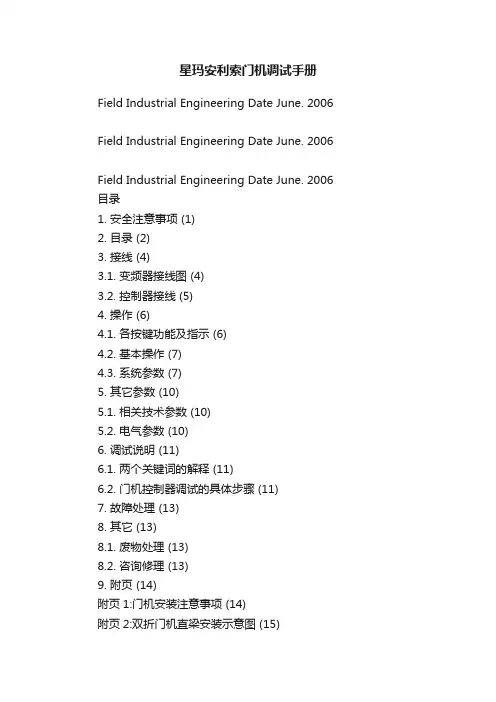

星玛安利索门机调试手册Field Industrial Engineering Date June. 2006Field Industrial Engineering Date June. 2006Field Industrial Engineering Date June. 2006 目录1. 安全注意事项 (1)2. 目录 (2)3. 接线 (4)3.1. 变频器接线图 (4)3.2. 控制器接线 (5)4. 操作 (6)4.1. 各按键功能及指示 (6)4.2. 基本操作 (7)4.3. 系统参数 (7)5. 其它参数 (10)5.1. 相关技术参数 (10)5.2. 电气参数 (10)6. 调试说明 (11)6.1. 两个关键词的解释 (11)6.2. 门机控制器调试的具体步骤 (11)7. 故障处理 (13)8. 其它 (13)8.1. 废物处理 (13)8.2. 咨询修理 (13)9. 附页 (14)附页1:门机安装注意事项 (14)附页2:双折门机直梁安装示意图 (15)附页3:轿顶安装示意图 (16)Field Industrial Engineering Date June. 2006 1、外观和各部分的名称Field Industrial Engineering Date June. 2006Field Industrial Engineering Date June. 2006 4．操作4-1 各按键功用及指示Field Industrial Engineering Date June. 2006Field Industrial Engineering Date June. 2006Rev. No.MMR Elevator Doc. No. DL EL) 06-006 Page 9/14 FODField Industrial EngineeringCar Door ManualDateJune. 2006Field Industrial Engineering Date June. 2006Field Industrial Engineering Date June. 2006Field Industrial Engineering Date June. 2006Field Industrial Engineering Date June. 2006Field Industrial Engineering Date June. 2006。

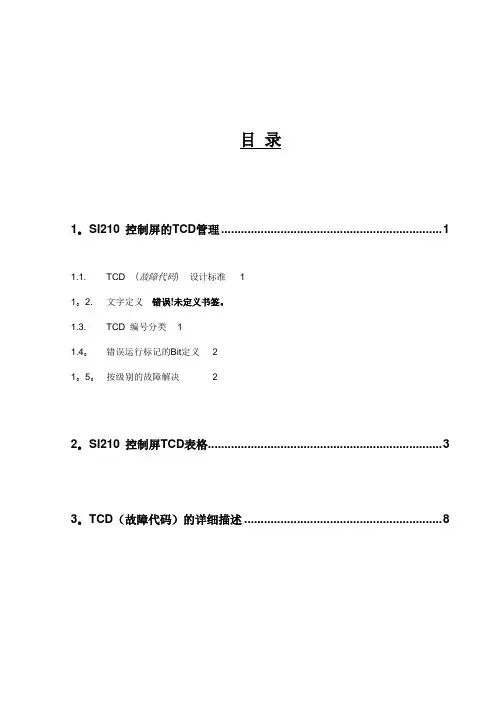

目录
1。

S I210 控制屏的TCD管理 (1)
1.1. TCD （故障代码）设计标准 1
1。

2. 文字定义错误!未定义书签。

1.3. TCD 编号分类 1
1.4。

错误运行标记的Bit定义 2
1。

5。

按级别的故障解决 2
2。

S I210 控制屏TCD表格 (3)
3。

T CD（故障代码）的详细描述 (8)
1. SI210控制屏的TCD 管理
1.1. TCD (故障代码) 设计标准
1) 此文件中提到的TCD (故障代码）, 适用于SI210 控制屏。

2) TCD编号根据功能分类成1～239.
1.2. 文字定义
1) 运行CPU: 指定为主CPU （i186/i960)
2) 速度CPU: 指定为INV DSP CPU
3) 错误运行标记: 根据控制标记的编号判定电梯发生故障时可能的运行状态.
1.3. TCD 编号的分类
1.4. 错误运行标记Bit定义
1.5. 按级别的故障解决
2. Si210控制屏TCD代码一览表
3. TCD（故障代码）详细描述—见下页。

星玛电梯DSS故障表TCD 表示文字列1 Non Off Door SW门机开关不能 OFF。

- 请检查门机是否共同的状态。

- 请检查轿门以及厅门开关。

2 Non Off DCL关门限位开关不能OFF。

- 请检查关门限位开关。

3 No Open Door门机不能开。

- 请确认开门限位和关门限位的状态，- 请检查门机4 No Input Door SW不能输入门机开关。

- 请检查门机以及门机开关。

5 No Input DCL不能输入关门限位开关。

- 请检查关门限位开关6 No Close Door门机不能关。

- 请检查门机。

7 UL OnUL动作了。

- 上限位开关是不能动作。

- 请检查限位开关的位置或者开关。

8 SUSL On最高层减速之前，SUSL已动作了。

- 请确认IPM5 的设定时间。

- 请调整USL的位置或者IPM5的设定时间。

9 USL ONUSL动作了。

-请调整 USL的位置。

10 HUSL ONHUSL动作了。

- 请调整HUSL的位置。

11 VHUSL ONVHUSL动作了。

- 请调整VHUSL的位置。

12 MHUSL ONMHUSL动作了。

- 请调整MHUSL的位置。

13 DL ONDL动作了。

- 请检查DL的位置或者开关。

14 SDSL ON在最低层减速之前，SDSL已动作了。

- 请确认IPM4 的设定时间。

- 请调整DSL的位置或者IPM4的设定时间。

15 DSL ONDSL动作了- 请调整DSL的位置。

16 HDSL ONHDSL动作了。

- 请调整HDSL的位置。

17 VHDSL ONVHDSL动作了。

- 请调整VHDSL的位置。

18 MHDSL ONMHDSL动作了。

- 请调整MHDSL的位置。

19 Overrun超过了一个层运行的最大时间。

- 请确认GPM1时间。

20 Overrun Level不能出发。

21 Over Stop超过所有Level之后, 才停止。

- 在PPM上，把减速距离设定长一点。

[宝典]星玛MMR电梯初学者培训资料MMR控制柜星玛电梯培训资料图片制动电阻MMR控制柜抱闸辅助开关抱闸开关接线盒编码器WTCT-59计数器 11PCB SEMR-100PCB SMCB-30 00CIPCBSIFL-100 PCB接触器 36V开关相序风扇三相交流整流模块IPM电容互感器滤波器变压器电抗器CN21插头VHDSL-3下换速MHDSL-4下换速功能指示灯 PSK-锁梯CN5插头 FIRE2-消防ESTOP-急停FRS-消防返回BKM-抱闸开关INS-慢车IUP-上行IDN-下行VHUSL-3上换速呼梯芯片DOOR-门系统拨码开关程序芯片DL-下限位HUSL-2上换速HDSL-2下换速MHUSL-4上换速USL-1上换速UL-上限位DSL-1下换速功能指示灯 DCL-关门到位编码器短接针 IDS-下平层IUS-上平层DOL-开门到位端子排1\2脚抱闸线圈。

3、4脚辅助触点秤重按钮30%FULL-满载功能指示灯OVERLOAD-超载 SAFETY-安全触板 PHOTO-光电ATT-司机IND-专用BBSW-层层停 DRST-门机开关 OPEN-开门输入 CLOSE-关门输入光幕轿门开关OOUT-开门到位输出COUT-关门到位输出SOUT-门位置信号输出OIN-开门指令输入CIN-关门指令输入DSIN-外接开门到位输入指示灯确认键编程键 /上、下键。

1. 系统概要 1.1 概要 1) MRL 电梯电源分散及变频控制电梯2) 什么是分散控制系统?系统分配和指派单独的计算机微处理机去独立完成其各自功能.每功能部分的 信号由该部分的微处理机独立完成.所有微处理机间通过网络以通信的方式相互连接.这样一来可以提高系统的可靠性,安全性及抗干扰性能.同时对增加功能时也非常方便.2. 系统结构2.1 si220 系统构成图4) Main functions of distributed control a. DiagramAC380V EMIConverterHCT-WPMSMR.E 3600P/RBrakeDVR DVRFLU LDC DCL-242 DCV-100UL6LS SD1USD2U E&I panelDES-100LON Comm.Hall Net.DHG-161.CWTLUDLDDOperation ControlDPP-131 DPC-130DOC-120DOM-130IPM 驱动变频器故障检测Protection circuit/ Failure detectSpeed, current controlParallel Comm. With DOC PCB PWM, current order A/D signal convert Brake controlDAS CRTHall NetParallel netHand PCRS232SCC(2port) Car NETLon ControlAuto Announcement(DOV-200))RS232SCG3SCG2SCG1Machine, hoistway. CP Signal I/O junction boardDOR-100CDOR-101 DOR-110 DOR-120 DCD-21X CAR NETBBHoistway Car signalSupervisory panelHCT-VFire, EME Relay PCBPrivate Power Relay PCBDoor control *SAV,MAV,DAV)2.2 分散控制器的主要功能2.3 主要规格1) 规格2) 控制柜内功能区说明* : 可选PCB3) 可应用的外部设备4) 变频发动机应用表。

MMR电梯图片讲解2009年3月2009MMR控制柜制动电阻永磁同步曳引机抱闸辅助开关故障现象：电梯平层后频繁死机．　故障代码：ＴＣＤ＝９２ 处理方法：经检查平层后ＭＣ接触器没 有弹开，处于粘连状态，接触器拆 除后发现接触器铁心上面有粘连物 ．见图２用细砂打磨后恢复接触器 ，电梯正常．MC 接触器图１ＭＣ接触器拆除后（图２）星玛ＭＭＲ电梯ＭＣ接触器故障分析粘连物控制柜分布图SMCB-3000CIVHDSL-3下换速MHDSL-4下换速PSK-锁梯FIRE2-消防ESTOP-急停FRS-消防返回BKM-抱闸开关INS-慢车IUP-上行IDN-下行VHUSL-3上换速DOOR-门系统DL-下限位HUSL-2上换速HDSL-2下换速MHUSL-4上换速USL-1上换速UL-上限位DSL-1下换速DCL-关门到位IDS-下平层IUS-上平层DOL-开门到位拨码开关呼梯芯片SEMR-100WTCT-5911OPB-10130%FULL-满载OVERLOAD-超载SAFETY-安全触板PHOTO-光电ATT-司机IND-专用BBSW-层层停DRST-门机开关OPEN-开门输入CLOSE-关门输入CJB-100门机变频器OOUT-开门到位输出COUT-关门到位输出SOUT-门位置信号输出OIN-开门指令输入CIN-关门指令输入DSIN-外接开门到位输入DI1主板ＤＯＣ－１０３ＳＰＥＣ１　１脚并联主梯２脚并联副梯（副梯１．２都要拨）３脚未使用４脚ＰＴＭ功能５．６未使用７消防功能 ８脚未使用ＳＰＥＣ２未使用ＴＸＩ为外呼通讯指示灯．ＴＸ２为ＣＲＴ通讯（未使用工作状态：（正常闪烁．异常灭）．故障现象：外呼出现不显或乱闪处理方法：１．检查底楼ＤＨＧ－１６１板上ＨＡ的１． ２脚的终端电阻是否有１２０欧姆２．拨掉所有ＤＨＧ－１６１板上ＨＡ插头，在机房查 ＸＨＡ的１．２脚是否有１２０欧姆．有呼梯正常）ＤＩ１主板ＤＯＣ－１０３ＤＩＲＥ　编码器反向检测（状态： 正常灭，异常亮）ＩＡＬＭ　安全回路，ＤＰＣ板，ＣＰＵ 通讯，ＣＰＵ　ＥＲＲＯＲ检 测（状态：正常灭，异常亮）ＳＹＳ１　ＤＯＣ板ＷＤＴ信号检测（状 态；正常闪烁，异常亮或灭）ＳＹＳ２　ＤＰＣ通讯检测（状态：正常 闪烁，异常亮或灭）ＰＦ Ｐ４８Ｖ电源故障检测（状态 ：正常灭，异常亮）ＬＯＮ ＬＯＮ通讯检测（轿厢ＤＣＬ 通讯．状态：正常闪烁，异常 亮或灭ＣＤＳ 轿门开关检测（状态：门关灯 亮，门开灯灭）ＬＤＣ 平层感应器检测（状态：平层 灯灭，脱离门区灯亮）。
