电涡流传感器测转速的工作原理
电涡流传感器是一种常用于测量转速的传感器，它通过测量电涡流的变化来实现对转速的检测。电涡流是指当导体在磁场中运动时，由于磁感应强度的变化而产生的涡流。电涡流传感器利用这种涡流现象来测量转速，其工作原理如下。
电涡流传感器由一对线圈和一个铁芯组成。其中，一个线圈被称为激励线圈，另一个线圈被称为接收线圈。当被测物体上的铁芯经过传感器时，激励线圈中通入一个交变电流，产生一个交变磁场。这个交变磁场会引起被测物体上的涡流产生，涡流的大小与被测物体的运动速度有关。
当涡流通过接收线圈时，它会在线圈中产生一个感应电动势。这个感应电动势与涡流的大小成正比，涡流越大，感应电动势就越大。接收线圈中的感应电动势会被传感器解读并转换为转速信号，从而实现对转速的测量。
电涡流传感器测量转速的原理是基于涡流的阻尼效应。当被测物体的运动速度较小时，涡流的阻尼效应较小，感应电动势较大；而当被测物体的运动速度较快时，涡流的阻尼效应较大，感应电动势较小。因此，通过测量感应电动势的大小，可以得到被测物体的转速信息。
除了转速测量，电涡流传感器还可以用于测量其他物理量，比如位移、压力等。其原理相似，只是激励线圈和接收线圈的设计参数有所不同。通过改变线圈的参数，可以使传感器适应不同的测量需求。
电涡流传感器是一种常用于测量转速的传感器，它利用涡流的阻尼效应来测量被测物体的转速。通过测量涡流产生的感应电动势的大小，可以得到被测物体的转速信息。电涡流传感器不仅测量精度高，而且响应速度快，因此在工业领域得到广泛应用。

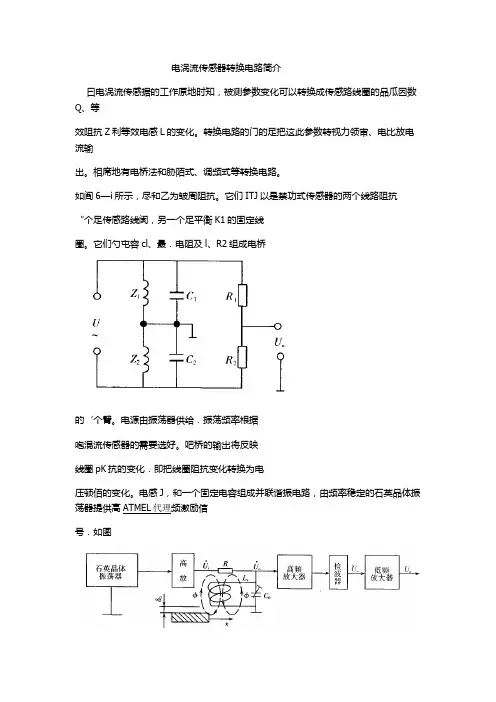

电涡流传感器转换电路简介
曰电涡流传感据的工作原地时知，被测参数变化可以转换成传感路线圈的品瓜因数Q、等
效阻抗Z利等效电感L的变化。转换电路的门的足把这此参数转视力领审、电比放电流输
出。相席地有电桥法和胁陌式、调频式等转换电路。
如阎6—i所示，尽和乙为皱周阻抗。它们ITJ以是禁功式传感器的两个线路阻抗
“个足传感路线阂，另一个足平衡K1的固定线
圈。它们勺屯容cl、最．电阻及l、R2组成电桥
的‘个臂。电源由振荡器供给．振荡频率根据
咆混流传感器的需要选好。吧桥的输出将反映
线圈pK抗的变化．即把线圈阻抗变化转换为电
压顿佰的变化。电感J，和一个固定电容组成并联谐振电路，由频率稳定的石英品体振荡器提供高ATMEL代理频激励信 号．如图 在没有金属导体的情况下，电路的Lc谐振频率／。一1／(2n／冗)，等十激励振荡器的振
荡频卒(A111M112)．这时J，(’问路呈现阻抗最大。输出电乐的幅位也是最大。峭传感器线圈接
近被测分届导体时，线阁的等效电感发生变化。谐振回路的谐振频率和等效阻抗也跟着发小变
化，致使问路火谐而偏离激ATMEL励频率，谐振峰将向左或向右移动，加阉6 7(3)所尔c若被测体
为非椭性材料，线圈的等放电感减小，回路的谐振频率提高．谐振峰向右偏离激励频率，如图个
／、人所尔，公被测材料为软磁构料．线圈的等效电感增大，问路的消振频率降低，谐振峰间左
偏离激励频率。如图中八、J／i所不。
以非磁性树料为例，可得输出电压幅佰与位移f的义系如图6 7(1))所示。这个特件UJ
线是非线性的，在一定范阀内(，严x：)接近线性。使用时传感器府安装在线件段小间f。关不
州可趴处，这是比较好的安装位置。
调幅式电路部分输出电压认经高频放大器、检波器和低频放，足器后。输出的直流电压反
映了被测物的位移量。 调幅法的缺点：①输出电压队与位移不足线性关系．必须m干分尺逐点标走．并用计算
简述电涡流传感器的工作原理
一、引言
电涡流传感器是一种常用的非接触式测量仪器，具有高精度、高灵敏度、快速响应等优点，广泛应用于机械加工、汽车制造、航空航天等领域。本文将从电涡流传感器的基本原理、结构组成和工作特点三个方面进行详细介绍。
二、基本原理
电涡流传感器的测量原理是利用交变磁场作用在导体中产生涡流，根据涡流的大小和相位差来判断被测物体的状态。当导体与磁场相对运动时，磁通量会发生变化，导致导体中产生涡流，并且涡流会产生反向磁场，从而抵消外部磁场。因此，当被测物体移动或发生形变时，导体与磁场之间的距离或相对位置发生变化，进而影响到反向磁场的大小和相位差，最终通过电路输出信号。
三、结构组成
电涡流传感器主要由控制系统、激励线圈、检测线圈和信号处理单元四个部分组成。其中控制系统包括供电和控制电路，激励线圈用来产生交变磁场，检测线圈用来检测涡流信号，信号处理单元用来对检测到的信号进行放大、滤波、调理和输出等处理。
四、工作特点
电涡流传感器具有以下几个特点：
1. 非接触式测量：涡流传感器不需要与被测物体接触，避免了机械磨损和污染等问题。
2. 高精度：涡流传感器的分辨率可以达到亚微米级别，适合于高精度测量。
3. 快速响应：涡流传感器的响应时间可以达到毫秒级别，适合于高速运动物体的实时监测。
4. 范围广泛：涡流传感器可以对金属、非金属等各种材料进行测量，适用范围广泛。
五、总结
综上所述，电涡流传感器是一种基于电磁原理的非接触式测量仪器，具有高精度、快速响应等优点，在机械加工、汽车制造、航空航天等领域得到广泛应用。了解其基本原理、结构组成和工作特点，有助于我们更好地理解和应用电涡流传感器。
电涡流位移传感器原理
电涡流位移传感器利用了涡流效应来测量物体的位移。涡流效应是指当一个导体在变化的磁场中移动时，会在导体内产生感应电流，进而产生磁场，这个磁场又会与变化的磁场相互作用，从而产生涡流。涡流的大小与导体的导电性、磁场的强度、导体形状等因素有关。
电涡流位移传感器由一个线圈和一个金属圆盘组成。当线圈中通过交流电时，会在金属圆盘上产生一个交变的磁场。如果金属圆盘处于静止状态，那么它不会有涡流产生，因为没有磁场的变化。但是，当金属圆盘受到外力作用而移动时，它会穿过线圈中的磁场，从而产生感应电流和涡流。
涡流产生的感应电流会经过线圈回路，形成一个感应电压。这个感应电压与金属圆盘的位移成正比。通过测量感应电压的大小，可以确定金属圆盘的位移量。因此，通过测量感应电压的变化，就可以得到物体的位移信息。
电涡流位移传感器的优点是具有高精度、无接触、非破坏性等特点。它常被应用于机械设备的位移测量、液位测量、压力测量等领域。
