第五章 材料的形变和再结晶-

弹簧元件表示的弹性变形部分 —— 与时间无关，

Voigt-Kelvin 模型—— 描述蠕变回复、弹性后效和弹
E 为松弛常数。
性记忆等过程：
粘弹性变形特点——应变落后于应力—–弹性滞后。 施加周期应力时形成的应力 - 应变曲线回线所包含的
d ( t ) E dt
交变载荷（振动）下吸收不可逆变形功 的能力。虽然这两个名词有时可以混用， 但严格来说循环韧性与内耗是有区别的： 循环韧性——指金属在塑性区内加载时吸 收不可逆变形功的能力——消振性; 内耗——指金属在弹性区内加载时吸收不 可逆变形功的能力。

弹性滞后——表明加载时消耗于材料的变形功大于 卸载时材料回复所释放的变形功，多余的部分变形 功已被材料内部所消耗——内耗现象——用弹性滞 后环的面积度量其大小。
面积——应力循环一周所损耗的能量——内耗。
5.2 晶体的塑性变形
当施加的应力超过弹性极限e时，材料会发生塑性变形——产
生不可逆的永久变形。 大多数多晶体工程材料，变形与各晶粒的变形相关。 一、单晶体的塑性变形 在常温和低温下，单晶体的塑性变形——主要形式为滑移 (Slip)；其次有孪晶(Twins)、扭折(Twist)等方式。 高温下，单晶体的塑性变形——主要形式为扩散性变形和晶界 滑动与移动等。 滑移——在切应力作用下，晶体的一部分沿着一定晶面(滑移 面)和一定晶向(滑移方向)相对另一部分发生相对位移的现象。
2014-6-11 材料科学基础CAI教材 曾德长 13
其应力、应变符合Hooke定律——应力去除后应变 回复为零。 粘壶 —— 由装有粘性流体的气缸和活塞组成；活 塞的运动是粘性流动的结果 —— 符合 Newton 粘性 流动定律。 Maxwell模型——解释应力松弛机制：

四、金属的热加工
1．热变形加工与冷变形加工的区别
从金属学的观点来看，热加工和冷加工的区别是以再结晶温 度为界限。在再结晶温度之下进行的变形加工，在变形的同时没 有发生再结晶，这种变形加工称之为冷变形加工。而金属在再结 晶温度以上进行塑性变形就称为热加工。
2．热变形加工对金属组织与性能的影响
（1）改善铸态组织 热变形加工可以使金属铸锭中的组织缺陷显 著减少，如气孔、显微裂纹等，从而提高材料的致密度，使金属 的力学性能得到提高。
在工业上常利用回复现象将冷变形金属低温加热既消除应为去应力退火力稳定组织同时又保留了加工硬化性能这种热处理方法称1再结晶过程变形后的金属在较高温度加热时原子活动能力较强时会在变形随着原子的扩散移动新晶核的边界面不断向变形的原晶粒中推进使新晶核不断消耗原晶粒而长大
金属材料及热处理
第五章 金属的塑性变形及再结晶
二、冷塑性变形对金属组织和性能的影响
2．冷塑性变形对组织结构的影响 1）产生“纤维组织”
塑性变形使金属的晶粒形状发生了变化，即随着金属外形的 压扁或拉长。当变形量较大时，各晶粒将被拉长成细条状或纤维 状，晶界变得模糊不清，形成所谓的“纤维组织”。
2）产生变形织构
由于在滑移过程中晶体的转动和旋转，当塑性变形量很大时， 各晶粒某一位向，大体上趋于一致了，这种现象称择优取向。 这种由于塑性变形引起的各个晶粒的晶格位向趋于一致的晶粒 结构称为变形织构。
二、冷塑性变形对金属组织和性能的影响
3．产生残余内应力
经过塑性变形，外力对金属所做的功，约90%以上在使金属变 形的过程中变成了热，使金属的温度升高，随后散掉；部分功转 化为内应力残留于金属中，使金属的内能增加。残余的内应力就 是指平衡于金属内部的应力，它主要是金属在外力的作用下所产 生的内部变形不均匀而引起的。 第一类内应力，又称宏观内应力。它是由于金属材料各部分变形 不均匀而造成的宏观范围内的残余应力。 第二类内应力，又称微观残余应力。它是平衡于晶粒之间的内应 力或亚晶粒之间的内应力。 第三类内应力，又称晶格畸变内应力。其作用范围很小，只是在 晶界、滑移面等附近不多的原子群范围内维持平衡。

第5章金属塑性变形与再结晶
二、金属单晶体的塑性变形
滑移系：一个滑移面和一个滑移方向构成一 个滑移 系， 即一个最大原子密度晶面和一个最大原子密度晶 向组成一 个滑移系。
三种典型晶格的滑移系
体心立方晶格 面心立方晶格 密排六方晶格
滑移面 {110} 6个 {111} 4个 六方底面 1个
滑移方向 ‹111› 2个 <110> 3个 底面对角线3个
第5章金属塑性变形与再结晶
三、多晶体的塑性变形
2 、晶粒之间变形的协调性
（1）原因：各晶粒之间变形具有非同时性。 （2）要求：各晶粒之间变形相互协调。（独立变形会导致晶 体分裂） （3）条件：独立滑移系5个。（保证晶粒形状的自由变化）
多晶体变形协调性：多晶体的每个晶粒都处于其他晶粒的包 围之中，其变形必须与周围的晶粒相互协调配合。 结果：多晶体的塑性变形较单晶体困难，其屈服应力也高于 单晶体。
滑移系
6x2=12
4x3=12
第5章金属塑性变形与再结晶
1x3=3
二、金属单晶体的塑性变形
❖ 滑移系的数目越多则金属的塑性愈好，反之滑移系数愈少， 塑性不好，且相同滑移系数目相同时，滑移方向数越多，越 易滑移，塑性越好。
如金属的塑性： 面心立方 > 体心立方 > 密排六方
滑移系的特点： 1）滑移面总是晶体的密排面，而滑移方向也总是密排方向。 2）每一种晶格类型的金属都具有特定的滑移系。滑移系的多 少在一定程度上决定了金属塑性的好坏。
1 孪生现象 在切应力作用下，晶体的一部分相对于另一部分沿一定的晶 面和晶向发生均匀切变并形成晶体取向的镜面对称关系。 变形部分与未变形部分以孪晶面为准，构成镜面对称，形成 孪晶。孪晶在显微镜下呈带状或透镜状。

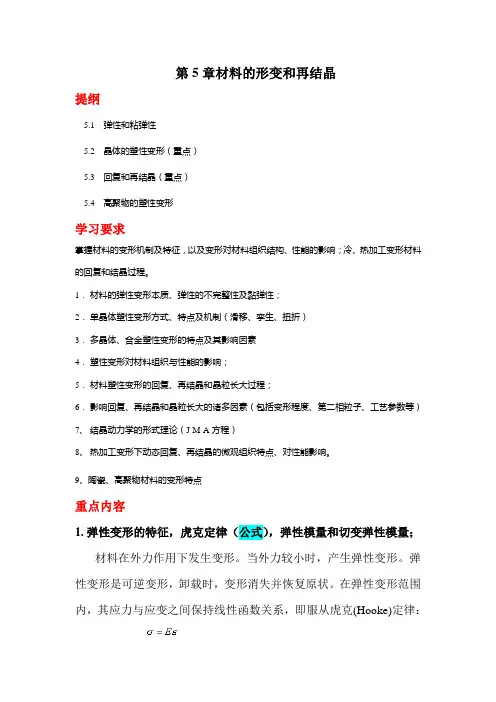

第5章材料的形变和再结晶提纲5.1 弹性和粘弹性5.2 晶体的塑性变形（重点）5.3 回复和再结晶（重点）5.4 高聚物的塑性变形学习要求掌握材料的变形机制及特征，以及变形对材料组织结构、性能的影响；冷、热加工变形材料的回复和结晶过程。

1．材料的弹性变形本质、弹性的不完整性及黏弹性；2．单晶体塑性变形方式、特点及机制（滑移、孪生、扭折）3．多晶体、合金塑性变形的特点及其影响因素4．塑性变形对材料组织与性能的影响；5．材料塑性变形的回复、再结晶和晶粒长大过程；6．影响回复、再结晶和晶粒长大的诸多因素（包括变形程度、第二相粒子、工艺参数等）7、结晶动力学的形式理论（J-M-A方程）8、热加工变形下动态回复、再结晶的微观组织特点、对性能影响。

9、陶瓷、高聚物材料的变形特点重点内容1. 弹性变形的特征，虎克定律（公式），弹性模量和切变弹性模量；材料在外力作用下发生变形。

当外力较小时，产生弹性变形。

弹性变形是可逆变形，卸载时，变形消失并恢复原状。

在弹性变形范围内，其应力与应变之间保持线性函数关系，即服从虎克(Hooke)定律：式中E为正弹性模量，G为切变模量。

它们之间存在如下关系：弹性模量是表征晶体中原子间结合力强弱的物理量，故是组织结构不敏感参数。

在工程上，弹性模量则是材料刚度的度量。

2. 弹性的不完整性和粘弹性；理想的弹性体是不存在的，多数工程材料弹性变形时，可能出现加载线与卸载线不重合、应变滞后于应力变化等弹性不完整性。

弹性不完整性现象包括包申格效应、弹性后效、弹性滞后和循环韧性等。

3. 滑移系，施密特法则（公式），滑移的临界分切应力；晶体中一个滑移面和该面上一个滑移方向组成。

fcc和bcc，bcc的滑移系？滑移系多少与塑性之间的关系。

滑移的临界分切应力：如何判断晶体中各个滑移系能不能开动？解释几何软化和几何硬化？为何多晶体塑性变形时要求至少有5个独立的滑移系进行滑移？4. 滑移的位错机制，派－纳力（公式）；为什么晶体中滑移系为原子密度最大的面和方向？5. 比较塑性变形两种基本形式：滑移与孪生的异同特点；6. 多晶体塑性变形的特点：晶粒取向的影响，晶界的影响；会判断多个晶体中哪些晶体会优先发生塑性变形？7. 细晶强化与Hall-Petch 公式， 高温晶界弱化的原因；晶粒细化为何能同时提高材料的强韧性？位错塞积群效应（应力集中区的应力数值等于外加切应力n 倍）可启动临近晶粒滑移，故高温合金为何要采用定向凝固技术获得单晶？晶界滑动机制和扩散性蠕变8. 固溶强化，屈服现象（吕德斯带），上下屈服点的柯垂耳理论和一般位错增殖理论，应变时效；d c dcττ= 金属有四大著名的强化机制，请给出这几种机制的名称，物理实质，定量描述其强化效果的数学公式。
