孔板流量计应用于石油、化工、冶金、电力、 供热、供水等领域的过程控制和测量。孔板流 量计被广泛适用于煤炭、化工、交通、建筑、 轻纺、食品、医药、农业、环境保护及人民日 常生活等国民经济各个领域，是发展工农业生 产，节约能源，改进产品质量，提高经济效益 和管理水平的重要工具在国民经济中占有重要 的地位。在过程自动化仪表与装置中，流量仪 表有两大功用：作为过程自动化控制系统的检 测仪表和测量物料数量的总量表。
化工、冶金、电力、轻工等部门。
ห้องสมุดไป่ตู้
孔板流量计节流装置 结构易于复制，简单、 牢固，性能稳定可靠， 使用期限长，价格低
廉
孔板计算采用国际标 准与加工。
孔板流量计应用范围 广，全部单相流皆可 测量，部分混相流亦
可应用。
标准型节流装置无须 实流校准，即可高过
压。
一体型孔板流量计安 装更简单，无须引压 管，可直接接差压变 送器和压力变送器。
kong ban liu liang ji . 中煤zmjt063
1 孔板流量计 介绍 应用 参数
2 ZLD-2型孔板多级流量计 介绍 结构原理 参数
3 LK110孔板流量计 介绍 特点 技术指标
4 DN200孔板流量计 介绍 原理与特点 适用范围
孔板流量计是将标准孔板与多参数差压变送器 （或差压变送器、温度变送器及压力变送器） 配套组成的高量程比差压流量装置，可测量气 体、蒸汽、液体及天然气的流量，广泛应用于 石油、化工、冶金、电力、供热、供水等领域 的过程控制和测量。节流装置又称为差压式流 量计，是由一次检测件（节流件）和二次装置 （差压变送器和流量显示仪）组成广泛应用于 气体。蒸汽和液体的流量测量。具有结构简单 ，维修方便，性能稳定。

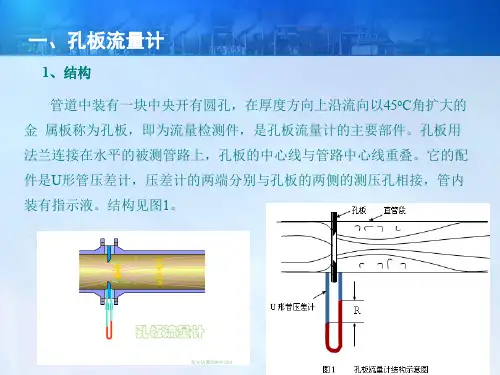

映出来，就是我们从图中看到的高度差R，根据高度差R就可以计算出
流体的流量了。
式中：
qV co Ao
2(i )gR
q——待测流体流量，m3/s； co——孔流系数，一般选用0.6~0.7； Ao——孔口截面积，m2； ρi——U型管内指示液的密度，kg/m3； ρ——待测流体的密度，kg/m3； R——U型管读数，m。
压差越大，高 度差R就越大，流 量也就越大。
3、特点：
孔板流量计的特点是结构简单，安装方便，价格低廉，但流体能 量损失大，不适宜在流量变化很大的场合使用，而且不能直接得到流 量数值，需要经过计算才能得到流量。
目前所使用的孔板流量计，都克服了不能直接读数的缺点，将U 形管改用电子测量方法，压力转换成电信号，直接由显示仪表得出流 量大小。
孔板流量计安装位置的上、下游都要有一定长度的直管段，以保 证流体通过孔板之前的速度分布稳定。
二、文丘里流量计
图4 文丘里流量计实物图
图5 文丘里流量计结构示意图
为了减少流体流经节流元件时的能量损失，用一段渐缩、渐扩 管代替孔板，如图4，这样的流量计称为文丘里流量计。
文丘里流量计的测量方法和孔板流量计相同，测稳定流动直管处与 最小流通截面处的压力差，用U形管读出读数，用与孔板流量计相似的 方法换算成流量。
使用孔板流量计测量时，流体经过孔板流动截面会继续收缩至最小， 此时，流速（动能）最大，压力（静压能）最小，该处称为缩脉，如图2。
【问题3】流体通过孔板的时候流量、 流速、能量都有什么变化？
回答：流量为单位时间内通过某一 截面的流体量，所以不变；由于管 径突然减小，流速一定增加；由于 流体在孔板的两侧都会有一部分流 体在涡旋运动，所以一定有部分能 量损失。见图2。

:
节流元件
:
流量丈量方法是以能量守恒定律和流动延续性方 程为根底的。其流量计算公式如下：
式中：qm—质量流量，kg/s； qv—体积流量，m3/s； c —流出系数； ε —可膨胀性系数； β—直径比，β＝d／D； d —任务条件下节流件的孔径，m； D —任务条件下上游管道内径，m； ∆P—差压，Pa； ρ—上游流体的密度，kg/m3。 由上式可见，流量为c、ε、d、ρ、ΔP、β〔D〕6个参数的函数，此6个 参数可分为实丈量［d、ρ、ΔP、β〔D〕］和统计量〔c、ε〕两类。
其最大偏向不得超越±2% 2) 节流件前后要求一段足够长的直管段，这段足够长的直管段和节流件前的部分阻力
件方式有关和直径比β有关。 (4)节流件上游侧第一阻力件和第二阻力件之间的直管段长度可按第二阻力件的方式和
β=0.7(不论实践β值是多少)取所列数值的1/2 (5)节流件上游侧为敞开空间或直径≥2D大容器时，那么敞开空间或大容器与节流件之
高级孔板阀任务原理及维护保养 操作要求
:
主要内容
工作原理 组成结构 安装要求 性能特点 维护保养操作规程
:
一、任务原理
具有一定压力，充溢管道的天然气在流经管道内的 节流件〔孔板〕时，流束将在节流件处构成部分收 缩，从而使流速添加，压力降低，在节流件前后便 产生了压差，流量越大，那么产生的压差越大，流 量越小，那么产生的压差越小，从而可以间接的知 道有机液体、 无机液、液化气、 天然气和低温流体
:
五、维护保养操作规程
1、预备要求 (1)资料预备：
面纱、光滑油、清洗剂〔或公用清洗液〕、验漏液、密封脂、胶垫 备注：鉴定机构预备 (2)工具、量具、器具预备：
序号
1
2
3

它接连不断地对流动介质进行度量。流量越大， 度量的次数越多，输出的频率越高。容积式流量 计的原理比较简单，适于测量高粘度、低雷诺数 的流体。根据回转体形状不同，目前生产的产品 分：适于测量液体流量的椭圆齿轮流量计、腰轮 流量计(罗茨流量计)、旋转活塞和刮板式流量计 ；适于测量气体流量的伺服式容积流量计、皮膜 式和转简流量计等．
Page 5
•1910年时，美国人开 始了槽式流量计的研究 工作，这种流量计是用 来测量明沟中水流量的。 1922年，帕歇尔将水槽 测量改革为帕歇尔水槽。 1955才有了应用声循环 法的马克森流量计的问 世，用于测量航空燃料 的流量。1945年，科林 用交变磁场成功的测量 了血液流动的情况。
Page 6
涡轮流量计，上游不小于 5～20 倍管径， 下游不小于3～10 倍管径； 涡街流量计，上游不小于 10～40 倍管径， 下游不小于5 倍管径； 电磁流量计，上游不小于 5～10 倍管径， 下游不小于0～5 倍管径； 超声波流量计，上游不小于 10～50 倍管径 ，下游不小于5 倍管径；
Page 47
Page 26
Page 27
Page 28
6．冲量式流量计 利用冲量定理测量流量的流量计称冲量式流
量计，多用于测量颗粒状固体介质的流量，还用 来测泥浆、结晶型液体和研磨料等的流量。流量 测量范围从每小时几公斤到近万吨。典型的仪表 是水平分力式冲量流量计，其测量原理是当被测 介质从一定高度h自由下落到有倾斜角 的检测 板上产生一个冲力，冲力的水平分力马质量流量 成正比，故测量这个水平分力即可反映质量流量 的大小。按信号(九)的检测方式，该型流量计分 位移检测型和直接测力型。
Page 8
测量流体流量的仪表统称为流量计或流 量表．流量计是工业测量中重要的仪表之 一．随着工业生产的发展，对流量测量的 准确度和范围的要求越来越高，流量测量 技术日新月异．为了适应各种用途，各种 类型的流量计相继问世。目前已投入使用 的流量计已超过100种。从不同的角度出发 ，流量计有不同的分类方法。常用的分类 方法有两种，一是按流量计采用的测量原 理进行归纳分类：二是按流量计的结构原 理进行分类。
