流体力学 孔板流量计的原理及应用

孔板流量计测量原理
孔板流量计是一种流量测量工具，它能够记录液体流量的被测试物体，根据孔板内部流体流动规律计算出流量值。

它具有精确度高、结构紧凑、操作便捷、安装容易等优点。

孔板流量计在一定程度上可以取代传统的流量计，如单位容积流量计。

孔板流量计的工作原理是通过孔板上的流量传感器的反应来计
算出流量，其原理主要是求解出两个延伸直线，一边是垂直于孔板的外壁的水流线，另一边是水流线和孔板的平行线，它的水流量计的结果取决于这两条线之间的距离，当水流线和孔板的平行线之间的距离发生变化时，流量也会随之发生变化。

孔板流量计相比于其他流量计具有很多优势，比如它可以精确测量出更低流量，在孔板中设置的孔数越多，精度也越高。

此外，它的结构紧凑，安装容易，操作便捷，可以自动记录液体流量信息。

同时，由于孔板由非金属材料制成，可以有效地降低系统中的腐蚀和冲击，提高整个系统的可靠性。

由于孔板流量计具有如此多的优点，它已经广泛地应用于水处理系统、船舶和航空行业等方面，在大多数情况下，它们可以替代传统的流量计，更有效地提高精度和效率，从而提高工作效率。

孔板流量计的精度主要取决于孔板的结构和制造工艺，孔的形状多种多样，但是最常见的形状是圆孔，它可以确保水流非常稳定，以确保流速的准确度。

此外，缝隙的大小和直径也非常重要，它是测量流量的关键因素之一，孔板应当由专业的制造商制造，以确保其精度
和性能。

总之，孔板流量计作为流量测量工具已经得到越来越多应用，它可以替代传统的流量计，从而更有效地提高精度和效率，提高工作效率。

孔板流量计的制造应当由专业制造商进行，以保证精度和性能。

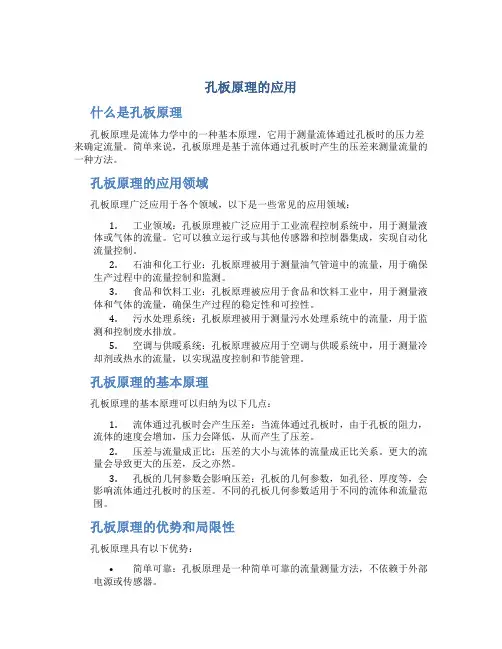

孔板原理的应用什么是孔板原理孔板原理是流体力学中的一种基本原理，它用于测量流体通过孔板时的压力差来确定流量。

简单来说，孔板原理是基于流体通过孔板时产生的压差来测量流量的一种方法。

孔板原理的应用领域孔板原理广泛应用于各个领域，以下是一些常见的应用领域：1.工业领域：孔板原理被广泛应用于工业流程控制系统中，用于测量液体或气体的流量。

它可以独立运行或与其他传感器和控制器集成，实现自动化流量控制。

2.石油和化工行业：孔板原理被用于测量油气管道中的流量，用于确保生产过程中的流量控制和监测。

3.食品和饮料工业：孔板原理被应用于食品和饮料工业中，用于测量液体和气体的流量，确保生产过程的稳定性和可控性。

4.污水处理系统：孔板原理被用于测量污水处理系统中的流量，用于监测和控制废水排放。

5.空调与供暖系统：孔板原理被应用于空调与供暖系统中，用于测量冷却剂或热水的流量，以实现温度控制和节能管理。

孔板原理的基本原理孔板原理的基本原理可以归纳为以下几点：1.流体通过孔板时会产生压差：当流体通过孔板时，由于孔板的阻力，流体的速度会增加，压力会降低，从而产生了压差。

2.压差与流量成正比：压差的大小与流体的流量成正比关系。

更大的流量会导致更大的压差，反之亦然。

3.孔板的几何参数会影响压差：孔板的几何参数，如孔径、厚度等，会影响流体通过孔板时的压差。

不同的孔板几何参数适用于不同的流体和流量范围。

孔板原理的优势和局限性孔板原理具有以下优势：•简单可靠：孔板原理是一种简单可靠的流量测量方法，不依赖于外部电源或传感器。

•成本低廉：孔板原理使用简单的孔板装置，成本相对较低。

•适用范围广泛：孔板原理适用于各种液体和气体的流量测量。

然而，孔板原理也存在一些局限性：•精度受限：相比其他流量测量方法，孔板原理的精度较低。

在需要高精度的应用中，可能需要使用其他更为精确的方法。

•需要特定的流体条件：孔板原理适用于一定范围的流体和流量条件。

对于极低流量或极高流量的应用，需要选择其他测量方法。

孔板流量计的原理及应用1. 孔板流量计的原理孔板流量计是一种重要的流量测量仪器，它通过孔板上开有孔眼的设计，利用孔板后面流过介质产生的压力差来计算流量大小。

它的工作原理主要包括以下几个方面：1.孔板孔眼限制了流动，使流体形成一个压力差。

2.流经孔板时，产生的压力差正比于流体的动能损失。

3.压力差通过压力变送器转化为电信号。

4.通过流量计算器计算出流量大小。

孔板流量计的原理简单但可靠，适用于各种介质的流量测量，如气体、液体以及蒸汽等。

它的结构简单、维护成本低，并且有着较高的测量精度。

2. 孔板流量计的应用孔板流量计在工业自动化控制领域有着广泛的应用，以下是几个常见的应用领域：2.1 化工行业在化工过程中，准确测量流体的流量是保证生产过程稳定运行和质量控制的重要指标之一。

孔板流量计作为一种精确可靠的流量测量仪器，被广泛应用于液态和气态介质的流量测量和控制。

2.2 石油行业石油行业对于油气类型、质量和数量的测量有着严格的要求，孔板流量计被应用于石油勘探、开采、输送和储存等各个环节。

它能够准确测量原油、天然气等介质的流量，为石油行业提供了关键的数据支持。

2.3 热能行业孔板流量计在热能行业的应用也非常广泛。

它可以用于测量蒸汽、热水、热风等介质的流量，帮助热能设备的运行和管理。

例如，在电厂中，孔板流量计可以测量锅炉出口蒸汽的流量，为电力的供给提供重要的数据依据。

2.4 污水处理行业在污水处理行业中，精确测量污水的流量是确保污水处理系统正常运行的重要环节。

孔板流量计能够测量各种粘度的污水流量，确保处理装置的效果和运行稳定。

2.5 其他领域除了上述应用领域外，孔板流量计还可以被应用于供水、冶金、食品制药等领域。

随着科技的不断发展，孔板流量计也在不断改进和创新，拥有更广泛的应用前景。

结论孔板流量计作为一种重要的流量测量仪器，通过孔板上的孔眼设计，利用压力差来测量介质的流量大小。

它在化工、石油、热能、污水处理以及其他领域的应用都得到了广泛认可和应用。

淮安嘉可自动化仪表有限公司
孔板流量计的基本原理及组成
1、孔板流量计的基本原理
充满管道的介质，当它流经管道内的节流孔板时，流速将在孔板处形成局部收缩，使得流速增加，静压力降低，孔板前后产生压差，结构原理如图1所示。

介质流量越大，孔板前后的压差就越大，通过测量压差来计算流量的大小。

根据流体力学中的伯努利方程和流体连续性方程式可推导标准孔板的流量与压差之间定量关系的基本流量公式，如图2所示。

2、孔板流量计的组成及适用范围
孔板流量计测量系统主要由标准孔板、引压管、三阀组、差压变送器、控制器等组成，如图3所示，附加装置有隔离器、冷凝罐等。

孔板高低压侧引压管测定的差压值经差压变送器转换为4~20mA标准电信号传送到机柜间和中控室；按取压方式标准孔板有角接取压、法兰取压、径距取压三种方式，按孔板类型有标准孔板、内藏孔板、限流孔板、环形孔板等。

标准孔板流量计适用范围有公称直径：15mm≤DN ≤1200mm；公称压力：PN≤40MPa；工作温度：-50℃≤DN≤550℃；适用量程比：4︰1~3︰1；测量精度：1.5级。

淮安嘉可自动化仪表有限公司
淮安嘉可自动化仪表有限公司。

孔板流量计的原理及使用需知孔板流量计广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。

孔板流量计又称为差压式流量计，是由一次检测件（节流件）和二次装置（差压变送器和流量显示仪）组成广泛应用于气体、蒸汽和液体的流量测量，具有结构简单，维修方便，性能稳定。

孔板流量计原理：介质满管道的流体，当它们流经管道内的节流装置时，流束将在节流装置的节流件处形成局部收缩，从而使流速增加，静压力低，于是在节流件前后便产生了压力降，即压差，介质流动的流量越大，在节流件前后产生的压差就越大，所以可以通过测量压差来衡量流体流量的大小。

孔板流量计这种测量方法是以能量守衡定律和流动连续性定律为基准的。

孔板流量计产品组成：孔板流量计由节流件、取压装置(包括取压口、引压管和阀门等)、配套法兰组成，有时也包括符合标准的前、后直管段。

孔板流量计有标准孔板、标准喷嘴、标准文丘里管。

标准孔板按取压方式分角接(环室或钻孔)取压、法兰取压、径距取压；标准喷嘴按形式分喷嘴、长径喷嘴；标准文丘里管按形式分文丘里喷嘴、文丘里管(粗铸或机械加工或卷板)。

孔板流量计使用需知：1、新表或停用一段时间后重新启用的标准孔板，投用前应检查引压管路有无堵塞或泄漏，对液体介质应在引压管路内充满清洁的水或其他导压液体，注意排放管路内混进的气体，对气体介质应注意排放管路内积液。

2、孔板流量计投运前打开三阀组中的平衡阀，关严正负取压管路上的阀门，检查、校正差压变送器的零点，一定注意零点是在正负压力腔完全等压（即差压等于0）时，核查调整差压变送器。

3、在流体流动状态下即使全开平衡阀，只要不关严正负取压管路上的取压阀门，也不能核查零点。

因为平衡阀本身有阻力，不能完全平衡正负压力腔的压力，即达不到零差压状态。

4、测量脏污流体流量时，孔板流量计一定要配置沉降器或隔离器。

注意导压流体的进口、出口及排污口的位置如何合理选择，孔板流量计以达到排污目的。

5、测量腐蚀性流体流量时，孔板流量计一定要选用合适的隔离器，根据介质比重选用合适的隔离液，并注意合理选择隔离液与被测流体的入口。

说说孔板流量计的原理与安装的注意事项/提供孔板流量计又称为差压式流量计，是由一次检测件(节流件)和二次装置(差压变送器和流量显示仪)组成，广泛应用于气体、蒸汽和液体的流量测量。

具有结构简单，维修方便，性能稳定，使用可靠等特点。

一、孔板流量计基本原理在管道内部装上孔板节流件，由于节流件的孔径小于管道内径，当流体流经节流件时，流束截面突然收缩，流速加快。

节流件后端流体的静压力降低，于是在节流件前后产生静压力差，该静压力差与流体过的流体流量之间有确定的数值关系、符合。

用差压变送器(或差压计)测量节流件前后的差压，实现对流量的测量。

二、孔板流量计安装要求节流装置的安装和适用于下列管段和管件有关：节流件上游侧第一阻力件、第二阻力件，节流件下右侧第一阻力件，从节流件上游第二阻力件到下游第一阻力件之间的管段以及差压讯号管路等1、管道条件：(1)节流件前后的直管段必须是直的，不得有肉眼可见的弯曲。

(2)安装节流件用得直管段应该是光滑的，如不光滑，流量系数应乘以粗糙度修正稀疏。

(3)为保证流体的流动在节流件前1D出形成充分发展的紊流速度分布，而且使这种分布成均匀的轴对称形，所以1) 直管段必须是圆的，而且对节流件前2D范围，其圆度要求其甚为严格，并且有一定的圆度指标。

具体衡量方法：(B)节流件前OD，D/2，D，2D4个垂直管截面上，以大至相等的角距离至少分别测量4个管道内径单测值，取平均值D。

任意内径单测量值与平均值之差不得超过±0。

3%(B)在节流件后，在OD和2D位置用上述方法测得8个内径单测值，任意单测值与D比较，其最大偏差不得超过±2% 。

2)节流件前后要求一段足够长的直管段，这段足够长的直管段和节流件前的局部阻力件形式有关和直径比β有关(β=d/D, d为孔板开孔直径，D为管道内径)。

(4)节流件上游侧第一阻力件和第二阻力件之间的直管段长度可按第二阻力件的形式和β=0。

7(不论实际β值是多少)取表一所列数值的1/2 。

孔板流量计的原理介绍如下一、概述孔板流量计是一种常见的流量计，通常用于液体或气体的流量测量。

其基本原理是利用介质通过孔板时的压力差计算流量，凭借着其测量范围宽、结构简单、准确性高等优点，在工业、医药、化工等行业被广泛应用。

二、孔板流量计的组成结构孔板流量计由三部分组成：1.孔板：孔板作为孔板流量计的核心部分，通过设定孔板在流道上的位置和开口大小等来达到流量测量的目的。

2.压力测量单元：用于测量孔板两侧的差压，通常是以压力传感器为主。

3.流量计转换器：负责将压差信号转换成相应的流量显示输出。

三、孔板流量计的原理在介绍孔板流量计的原理之前，需要先介绍两个关键概念：1.孔板压降：指的是介质在通过孔板结构时所产生的压力差。

2.流道收缩系数：指的是孔板与管道间存在的缩口关系所产生的流通损失，通常用K表示。

在实际使用过程中，孔板流量计的原理可以通过以下公式进行表示：Q=c A(2gh)^(1/2)式中：•Q：流量；•c：流量系数；•A：孔板开口面积；•g：重力加速度；•h：孔板压降。

其中，孔板压降可以通过差压传感器测量得到，孔板开口面积和流道收缩系数也可以事先根据测量精度来进行设计和选型。

四、孔板流量计的应用孔板流量计是一种比较成熟的流量计，广泛应用于化工、医药、食品、制药、石化等行业。

其直接测量流量的优点不仅在于精度高，而且在安装、维护及修理方面也相对容易。

需要注意的是，孔板流量计不能用于测量粘性较大的介质，且在使用中需要注意孔板和传感器的正常清洗和维护。

五、总结孔板流量计作为常见流量计之一，其基本原理为利用孔板结构引起的压降来计算流量。

在应用过程中，需要注意合理的孔板设计、选型与维护，以及对介质性质的限制。

孔板流量计测量原理在工业生产中，流体的流量是一个重要的参数，因为它决定了流体在管道中的流速和流量，从而影响了整个生产过程。

因此，流量的测量对于工业生产来说是至关重要的。

孔板流量计是一种常用的流量测量仪器，它能够测量各种流体的流量，具有测量精度高、结构简单等优点。

本文将介绍孔板流量计的测量原理、结构和应用。

一、孔板流量计的测量原理孔板流量计是一种差压流量计，它利用孔板在流体中形成压差来测量流量。

孔板是一种具有特定流体力学形状的板，它的作用是将流体的动能转换成压力能，从而形成一个压差。

当流体通过孔板时，它会在孔板的前后形成两个不同的压力，即静压和动压。

静压是指流体在孔板前后的静态压力，动压是指流体在孔板前后的动态压力。

由于孔板前后的流速不同，因此动压也不同，这就导致了压差的产生。

孔板流量计的原理是基于伯努利定理和连续方程。

伯努利定理是流体动力学中的一个基本定理，它表明在不受外力作用的情况下，流体在不同位置的速度和压力之间存在一种平衡关系。

连续方程则是流体力学中的另一个基本定理，它表明在一个连续的流体管道中，流体的质量流量在各个截面上是相等的。

在孔板流量计中，流体通过孔板时，它的速度会增加，从而导致动压的增加。

同时，由于孔板的存在，流体的流道会变窄，从而导致静压的降低。

这两个因素共同作用，导致了孔板前后的压差。

根据伯努利定理和连续方程，可以得到以下公式：Q=CdA2√(2ΔP/ρ)其中，Q为流量，Cd为孔板流量系数，A2为孔板流道截面积，ΔP为孔板前后的压差，ρ为流体密度。

这个公式表明，孔板流量计的测量原理是基于压差和流量之间的关系，通过测量孔板前后的压差来计算流量。

Cd是孔板流量系数，它是一个实验测量的结果，根据孔板的形状和流体的性质来确定。

A2是孔板流道的截面积，ΔP是孔板前后的压差，ρ是流体的密度。

二、孔板流量计的结构孔板流量计的结构比较简单，它主要由孔板、压力取样管和差压变送器三部分组成。

孔板是孔板流量计的核心部件，它的形状和尺寸对测量精度有很大的影响。

孔板流量计原理孔板流量计是一种常用的流量测量仪器，广泛应用于各种工业领域中。

它的原理是利用孔板的特殊结构，通过测量流体通过孔板时的压差来计算流量。

本文将详细介绍孔板流量计的原理及其应用。

一、孔板流量计的结构孔板流量计由孔板、压力取样管和差压变送器三部分组成。

孔板是一种特殊的板状结构，通常由金属或塑料制成。

它的中央有一个圆形孔洞，周围有一圈环形凸起，形成一个环形缝隙。

当流体通过孔板时，会在孔洞处形成一个高速流动的区域，同时在环形缝隙处形成一个低速流动的区域。

这种流动状态会导致孔板两侧的压力产生差异，从而可以通过测量差压来计算流量。

压力取样管是用来采集孔板两侧的压力信号的管道。

它通常由两根细长的管子组成，一根管子连接孔板上方，另一根管子连接孔板下方。

差压变送器是用来将压力信号转换成电信号的装置。

它通常由一个压力传感器和一个电路板组成，可以将压力信号转换成标准的电信号输出。

二、孔板流量计的原理孔板流量计的原理是基于伯努利定理和连续性方程。

伯努利定理指出，在流体流动过程中，流体的动能、势能和压力之间存在一定的关系。

连续性方程则是指在稳定的流动状态下，流体的质量流量是不变的。

当流体通过孔板时，会在孔洞处形成一个高速流动的区域，同时在环形缝隙处形成一个低速流动的区域。

这种流动状态会导致孔板两侧的压力产生差异。

根据伯努利定理，流体在高速流动区域的动能较大，势能较小，压力较低；而在低速流动区域的动能较小，势能较大，压力较高。

因此，孔板上下两侧的压力差可以用来计算流体的流量。

根据连续性方程，流体的质量流量是不变的。

因此，可以通过测量孔板两侧的压力差来计算流体的流量。

具体的计算公式如下：Q=CdA√(2ΔP/ρ)其中，Q表示流量，Cd表示孔板的流量系数，A表示孔板的截面积，ΔP表示孔板两侧的压力差，ρ表示流体的密度。

这个公式可以用来计算各种流体的流量，只需要根据实际情况选择合适的孔板和流量系数即可。

三、孔板流量计的应用孔板流量计广泛应用于各种工业领域中，特别是在化工、石油、天然气、水处理等领域中。

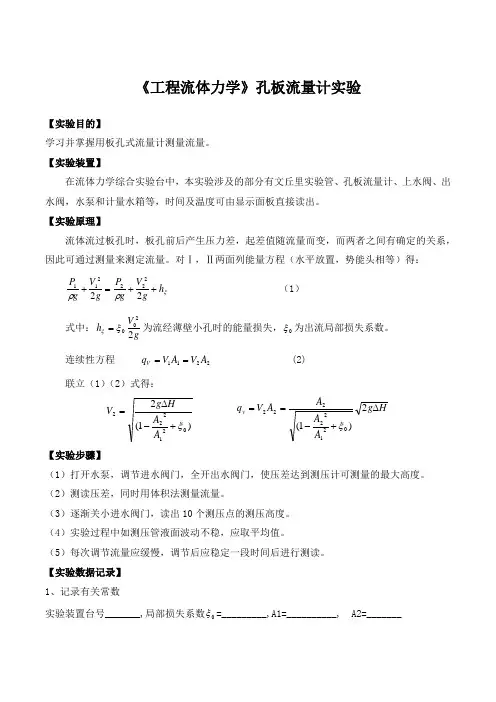

《工程流体力学》孔板流量计实验
【实验目的】
学习并掌握用板孔式流量计测量流量。

【实验装置】
在流体力学综合实验台中，本实验涉及的部分有文丘里实验管、孔板流量计、上水阀、出水阀，水泵和计量水箱等，时间及温度可由显示面板直接读出。

【实验原理】
流体流过板孔时，板孔前后产生压力差，起差值随流量而变，而两者之间有确定的关系，因此可通过测量来测定流量。

对Ⅰ，Ⅱ两面列能量方程（水平放置，势能头相等）得：
ξρρh g
V g P g V g P ++=+222
22211 （1） 式中：g
V h 22
00ξξ=为流经薄壁小孔时的能量损失，0ξ为出流局部损失系数。

连续性方程 2211A V A V q V == (2) 联立（1）（2）式得：
)
1(202
1
222ξ+-
∆=
A A H g V
H
g A A A A V q v ∆+-
=
=2)
1(02
1
22222ξ
【实验步骤】
（1）打开水泵，调节进水阀门，全开出水阀门，使压差达到测压计可测量的最大高度。

（2）测读压差，同时用体积法测量流量。

（3）逐渐关小进水阀门，读出10个测压点的测压高度。

（4）实验过程中如测压管液面波动不稳，应取平均值。

（5）每次调节流量应缓慢，调节后应稳定一段时间后进行测读。

【实验数据记录】 1、记录有关常数
实验装置台号_______,局部损失系数0ξ=_________,A1=__________, A2=_______
2、实验数据
表8-1 孔板流量计压差记录表。
