工程制图基础习题集与答案

工程制图基础习题集与答案

第1章制图的基本知识和技能第1章制图的基本知识和技能第1章制图的基本知识和技能第1章制图的基本知识和技能第1章制图的基本知识和技能第2章投影基础第2章投影基础第2章投影基础第2章投影基础第2章投影基础第2章投影基础垂直不垂直不垂直第2章投影基础_不平行_ 第2章投影基础第2章投影基础第2章投影基础第2章投影基础第2章投影基础第2章投影基础第4章组合体第4章组合体第4章组合体第4章组合体第4章组合体第4章组合体第4章组合体第4章组合体第4章组合体第4章组合体第4章组合体总目录1.编制依据2.工程概况3.施工平面布置4.施工进度计划表5.施工管理机构及人员配置6.质量目标及保证措施7.安全施工措施8.锅炉施工方案9.汽轮机施工方案10.电气施工方案11.热工测量信自动控制系统施工方案12.主要机具一览表13.对甲方的要求1.编制依据1.1四川省某化工有限公司二期技改工程热电设备安装合同1.2四川省某化工有限公司提供的招标文件和设备有关技术资料。

1.3自贡市轻工业、井矿盐工业设计研究院设计的热机施工图。

施工中执行的有关国家、行业规范。

1.4甲方对该工程的安装、进度要求。

2.工程概况总目录14.编制依据15.工程概况16.施工平面布置17.施工进度计划表18.施工管理机构及人员配置19.质量目标及保证措施20.安全施工措施21.锅炉施工方案22.汽轮机施工方案23.电气施工方案24.热工测量信自动控制系统施工方案25.主要机具一览表26.对甲方的要求2.编制依据1.1四川省某化工有限公司二期技改工程热电设备安装合同1.2四川省某化工有限公司提供的招标文件和设备有关技术资料。

1.3自贡市轻工业、井矿盐工业设计研究院设计的热机施工图。

施工中执行的有关国家、行业规范。

1.4甲方对该工程的安装、进度要求。

2.工程概况总目录27.编制依据28.工程概况29.施工平面布置30.施工进度计划表31.施工管理机构及人员配置32.质量目标及保证措施33.安全施工措施34.锅炉施工方案35.汽轮机施工方案36.电气施工方案37.热工测量信自动控制系统施工方案38.主要机具一览表39.对甲方的要求3.编制依据1.1四川省某化工有限公司二期技改工程热电设备安装合同1.2四川省某化工有限公司提供的招标文件和设备有关技术资料。

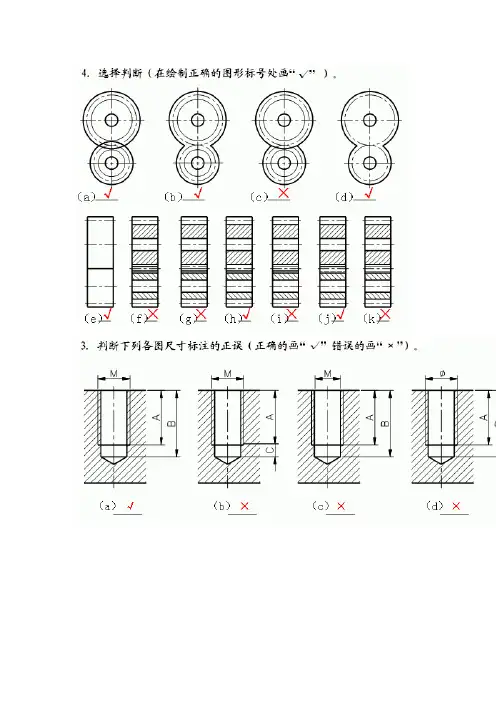

《工程图学基础习题集》答案(第七、八、九章)

《工程图学基础习题集》答案(第七、八、九章)

20.03 30 17
10.8
18
螺母 GB/T6170-2000 M12
3 垫圈 GB/T97.1-2002 16
7-5 分析螺栓连接视图中的错误，将正确的画在右侧指定位置
7-6 分析螺钉连接视图中的错误，将正确的画在右侧指定位置
7-7 普通平键及其连接画法
7-7 普通平键及其连接画法
7-7 普通平键及其连接画法
第7章 标准件与常用件
7-1 指出下列螺纹画法中的错误，将正确的画在下方 （1）
7-1 指出下列螺纹画法中的错误，将正确的画在下方 （2）
7-1 指出下列螺纹画法中的错误，将正确的画在下方 （3）
7-2 填表说明螺纹标记的含义。
粗牙普通螺纹 20mm 2.5mm 2.5mm 1
细牙普通螺纹 20mm 1.5mm 1.5mm 1
7-3 根据给定的螺纹要素，在图上对螺纹进行标注
7-4 查表5
38
10
24
螺栓 GB/T5782-2000 M16x60
7-4 查表标注下列螺纹紧固件的尺寸，并写出其规定标记
35 20
螺柱 GB/T897-1988 M20x55
7-4 查表标注下列螺纹紧固件的尺寸，并写出其规定标记
粗牙普通螺纹 16mm 2mm 2mm
1
梯形螺纹
40mm 7mm 14mm 2
锯齿形螺纹
32mm 6mm 6mm 1
非螺纹密封的管螺纹 33.25 mm
2.309 2.309
mm
mm
1
圆柱内螺纹
26.44 mm
1.814 1.814
mm
mm
1
右旋 左旋 右旋 右旋 右旋 右旋 右旋

工程制图课件第七章

工程制图课件第七章

2.内螺纹，大径M20，螺纹长30，钻孔深40，螺纹倒角 C2。
画法：在主视图中，螺纹的小径终止线用粗实线绘制(画图时 可取小径=0.85大径)。螺纹的大径用细实线绘制，在投影左视 图上，大径只画3/4圆，倒角圆省略不画。钻孔底部锥面角画 成120°。
3.将上述内，外螺纹旋合，旋入长度为20，画出螺纹 连接的主视图。
7-15 已知阶梯轴两端支撑轴肩处的直径分别为25和 15，用简化画法(比例1:1)画出支撑处的滚动轴承。
解：查滚动轴承标准表,滚动轴承6205，d=25，D=52，B=15 滚动轴承6202， d=15，D=35，B=11。 方法一： 一般通用画法
6205
6202
方法二： 特征画法
6205
三、齿轮、滚动轴承 7-13 已知圆柱直齿齿轮m=3，z=24，试计算齿顶圆， 分度圆，齿根圆的直径，补全两视图并标注尺寸。
解：齿顶圆da=m(z+2)=3×(24+2)=78 分度圆d=mz=3×24=72
齿根圆dt=m(z-2.5)=3×(24-2.5)=64.5
7-14 已知大齿轮的模数m=3，齿数z1=24，小齿轮 的齿数z2=15，试计算大，小齿轮的主要尺寸，并 完成两直尺圆柱齿轮的啮合图(比例1:1)。
第七章 标准件、齿轮和弹簧
一、螺纹及螺纹紧固件
二、键连接、销连接与弹簧 三、齿轮、滚动轴承
一、螺纹及螺纹紧固件
7-1 按规定画法，在指定位置绘制螺纹的主，左 两视图。
1.外螺纹，大径M20，螺纹长40，螺纹倒角C2。
画法：螺纹小径用细实线绘制(小径=0.85大径)， 在投影为圆的视图中，小径只画约3/4圆，倒角圆 省略不画。
1.螺纹连接画法正确。

《画法几何与工程制图》第七单元的形考题及答案

《画法几何与工程制图》第七单元的形考题及答案

《画法几何与工程制图》第七单元的形考题及答案注意：选项（abcd）后面数字是一道题对这题的的评分，也就是答案，如果是0，是错误的，就不要选择。

绿色为：单选题紫色为：判断题蓝色为：多选题第7章、结构施工图单项选择（）因构造要求及施工安装需要而配置的钢筋，如腰筋，吊筋、拉结钢筋等。

A. 箍筋0B. 架立筋0C. 构造筋100D. 分布筋0单项选择（）用于单向板、剪力墙。

A. 箍筋0B. 架立筋0C. 纵向受力筋0D. 分布筋100单项选择单向板（）与受力筋垂直。

A. 箍筋0B. 架立筋0C. 纵向受力筋0D. 分布筋100单项选择（）用于承受梁、柱中的剪力、扭矩，固定纵向受力筋的位置等。

A. 箍筋100B. 架立筋0C. 纵向受力筋0D. 分布筋0单项选择（）一般设置在梁的受压区，与纵向受力筋平行，用于固定梁内钢筋的位置，并于受力筋形成钢筋骨架。

A. 箍筋0B. 架立筋100C. 纵向受力筋0D. 分布筋0单项选择在梁、柱中的受力筋也称为（），标注时应说明其数量、品种和直径。

A. 箍筋0B. 架立筋0C. 纵向受力筋100D. 分布筋0单项选择（）主要内容包括基础详图，梁、板柱等构件详图，楼梯结构详图以及其他构件详图等。

A. 结构设计说明0B. 结构布置平面图0C. 构件详图100D. 设计说明0单项选择（）属于局部性的图纸，表示构件的形状、大小、所用材料的强度等级和制作安装等。

A. 结构设计说明0B. 结构布置平面图0C. 构件详图100D. 设计说明0单项选择（）与建筑平面图一样，属于全局性的图纸，通常包括基础平面图、楼层结构平面布置图、屋顶结构平面布置图。

A. 结构设计说明0B. 结构布置平面图100C. 构件详图0D. 设计说明0单项选择（）主要用于说明结构设计依据、对材料质量及构件的要求、有关地基的概况及施工要求等。

A. 结构设计说明100B. 结构布置平面图0C. 构件详图0D. 设计说明0单项选择（）的内容主要包括结构设计说明、结构布置平面图和构件详图三部分。

《画法几何及工程制图习题解答》第七章5

《画法几何及工程制图习题解答》第七章5

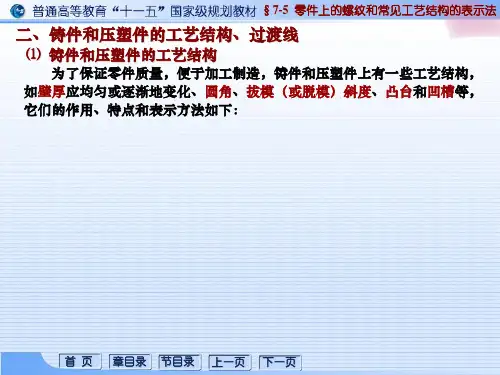

⑴铸件和压塑件的工艺结构为了保证零件质量，便于加工制造，铸件和压塑件上有一些工艺结构，如壁厚应均匀或逐渐地变化、圆角、拔模（或脱模）斜度、凸台和凹槽等，它们的作用、特点和表示方法如下：⑴铸件和压塑件的工艺结构为了保证零件质量，便于加工制造，铸件和压塑件上有一些工艺结构，如壁厚应均匀或逐渐地变化、圆角、拔模（或脱模）斜度、凸台和凹槽等，它们的作用、特点和表示方法如下：⑴铸件和压塑件的工艺结构为了保证零件质量，便于加工制造，铸件和压塑件上有一些工艺结构，如壁厚应均匀或逐渐地变化、圆角、拔模（或脱模）斜度、凸台和凹槽等，它们的作用、特点和表示方法如下：⑴过渡线当零件表面的相交处用小圆角过渡时，交线就不明显，但为了区分不同表面，便于看图，仍需画出没有圆角时的交线的投影，这种线称为过渡线。

过渡线的画法与原有交线投影画法的主要区别如下：1.当两个面相交时，过渡线两端不应与轮廓线接触。

⑵过渡线当零件表面的相交处用小圆角过渡时，交线就不明显，但为了区分不同表面，便于看图，仍需画出没有圆角时的交线的投影，这种线称为过渡线。

过渡线的画法与原有交线投影画法的主要区别如下：1.当两个面相交时，过渡线两端不应与轮廓线接触。

⑵过渡线当零件表面的相交处用小圆角过渡时，交线就不明显，但为了区分不同表面，便于看图，仍需画出没有圆角时的交线的投影，这种线称为过渡线。

过渡线的画法与原有交线投影画法的主要区别如下：2.当两曲面的轮廓线相切时，过渡线在切点处应断开。

中心孔是在轴类零件端面制出的小孔，供车床和磨床上进行加工或检验时定位和装夹工件之用，是轴件上常见的工艺结构。

1. 中心孔规定表示法在零件图中，标准中心孔用图形符号加标记的方法来表示。

⑴对于已经有相应标准规定的中心孔，在图样中可不绘制其详细结构，只需在零件轴端面绘制出对中心孔要求的符号，随后标注出相应标记，表示R型、A型和B型中心孔的标记包括：标准编号；型式(用字母R、A或B表示)；导向孔直径D；锥形孔端面直径D1。

建筑制图第七章自测

建筑制图第七章自测

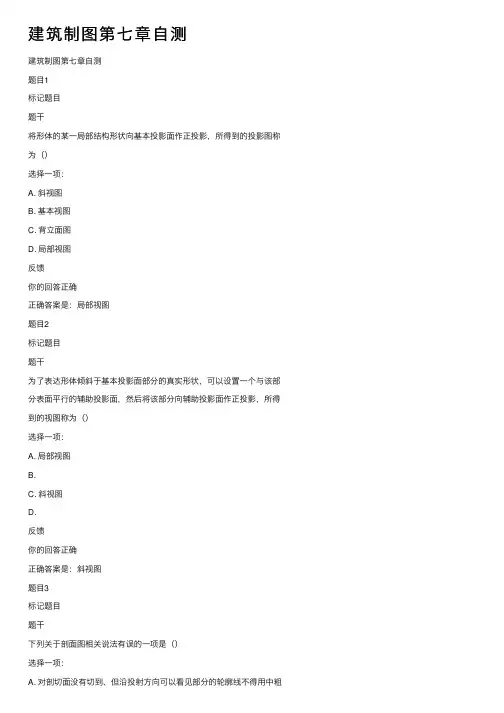

建筑制图第七章⾃测
建筑制图第七章⾃测
题⽬1
标记题⽬
题⼲
将形体的某⼀局部结构形状向基本投影⾯作正投影，所得到的投影图称为（）
选择⼀项：
A. 斜视图
B. 基本视图
C. 背⽴⾯图
D. 局部视图
反馈
你的回答正确
正确答案是：局部视图
题⽬2
标记题⽬
题⼲
为了表达形体倾斜于基本投影⾯部分的真实形状，可以设置⼀个与该部分表⾯平⾏的辅助投影⾯，然后将该部分向辅助投影⾯作正投影，所得到的视图称为（）
选择⼀项：
A. 局部视图
B.
C. 斜视图
D.
反馈
你的回答正确
正确答案是：斜视图
题⽬3
标记题⽬
题⼲
下列关于剖⾯图相关说法有误的⼀项是（）
选择⼀项：
A. 对剖切⾯没有切到、但沿投射⽅向可以看见部分的轮廓线不得⽤中粗
实线画出
B.
C.
D.
反馈
你的回答正确
正确答案是：对剖切⾯没有切到、但沿投射⽅向可以看见部分的轮廓线不得⽤中粗实线画出
题⽬4
标记题⽬
题⼲
假想⽤剖切平⾯将物体切断，仅画出该剖切⾯与物体接触部分的图形，并在该图形内画上相应的材料图例，这样的图形称为（）
选择⼀项：
A. 基本视图
B.
C.
D.
反馈
你的回答正确
正确答案是：基本视图。

工程制图课件_第七章

工程制图课件_第七章

第七章 机械零件局部结构与技术要求
3).表面粗糙度代号在图样上的标注
在图样上标注表面粗糙度的基本原则
①.在同一图样中，零件每个表面只标注一次表面粗糙度代号，符号的尖 端必须从材料外指向被加工表面； ②.在表面粗糙度代号中，数值的大小和方向必须与图中尺寸数字的大小和方向一致； ③.图样上所注表面粗糙度是指零件完工后的表面粗糙度
为了便于铸件均匀冷却，避免铸件因铸造应力而变形、 开裂，外、内壁与肋的厚度应依次减薄，顺次相差约20% 左右。
外壁最厚 内壁次厚 内肋最薄
第七章 机械零件局部结构与技术要求 5.铸造工艺注意事项
1）起模方向不宜有内凹的地方，以利于造型。
A A-A
A
内凹
A A-A
A
(a) 不好
(b) 好
第七章 机械零件局部结构与技术要求
普通螺纹 大径d＝20 螺距P2 (细牙) 短旋合长度 顶径公差带代号 中径公差带代号 左旋
例2 ：
Tr40×14(P7)－7H－L
长旋合长度 中径、顶径公差带代号
梯形螺纹
大径D＝40 导程14螺距P7线数2
右旋
第七章 机械零件局部结构与技术要求 例2 ：
M20×2 M20-7H
外螺纹 G1
内螺纹Байду номын сангаас
小径圆约画3/4圈
A
A－A
大径
A 螺纹终止线画一小段
小径
剖面线画到大径线
第七章 机械零件局部结构与技术要求 2.内螺纹的画法
大径线画细实线
倒角圆不画
小径线画粗实线
螺纹终止线 大径圆约画3/4圈
A
A－A
A
剖面线画到小径线 即粗实线位置
第七章 机械零件局部结构与技术要求 3.内外螺纹连接的画法

工程制图 第二版 陶冶 作业答案第七章标准件与常用件

工程制图 第二版 陶冶 作业答案第七章标准件与常用件

3
P33-1-3 分析下列螺纹画法上的错误，并在其下方指 定位置画出正确的图。
4
P33-2 分析下列错误画法，并将正确的图形画在下边的 空白处。
5
P33-3-1 螺纹标注
(1) 细牙普通螺纹,公称直径20,螺距为1,右旋,中径、 大径的公差带代号相同,均为6h,中等旋合长度。
6
P33-3-2 螺纹标注

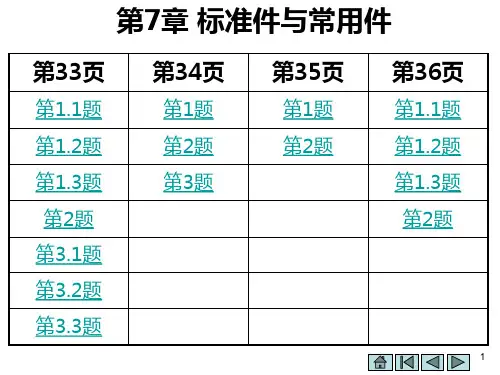

第7章 标准件与常用件
第33页
第1.1题
第1.2题
第34页
第 1题
第 2题
第35页
第 1题
第 2题
第36页
3.1题 第3.2题
第 3题
第1.3题
第 2题
第3.3题
1
P33-1-1 分析下列螺纹画法上的错误，并在其下方指 定位置画出正确的图。
2
P33-1-2 分析下列螺纹画法上的错误，并在其下方指 定位置画出正确的图。
A
A—A
A
18
P36-2 根据表中给定的表面结构参数值，在下面视图 中标注相应的表面结构要求。
19
9
P34-2 按给定条件画出螺纹紧 固件(采用比例画法)连接图。
(2)双头螺柱连接(采用简化画 法,主视图全剖,俯视图不剖)。 较薄被连接件厚度t1=16 mm, 较厚被连接件材料为钢; 螺柱GB/T 898 M16xL(L根据 计算值,查表之后取标准值); 螺母GB/T 6170 M16； 垫圈GB/T97.1 16。
12
13
P35-2 已知直 齿圆柱齿轮, 模数m=3,小齿 轮齿数z1=18, 中心距a=81, 画出齿轮啮合 的主视图和左 视图。
14
15
P36-1-1 已知齿轮 和轴,用A型普通平 键连接,轴孔直径为 24 mm,键宽b=6 mm, 键的长度为22 mm， 写出键的标记。 (1)完成键槽的断 面图(查表),并标 注键槽尺寸。

画法几何与土木工程制图习题集答案第7章习题集答案

画法几何与土木工程制图习题集答案第7章习题集答案
曲线与曲面
班级
姓名
成绩
4
13.已知曲导线为右向螺旋线，导程为 ，求作大小圆柱之间的14.已知楼梯扶手弯头断面的 面投影和弯头的 面投影，补绘
平螺旋面的投影，并判别可见性。由平螺旋面组成的楼梯扶手弯头的 面投影。
曲线与曲面
班级
姓名
成绩
5
15.已知内、外圆柱直径分别为 、 ，导程为 ，踏步高为 ，梯板厚为 ，试绘制右向螺旋楼梯的投影。
及曲线 的其他两投影。曲线 的一个投影，求其他两投影。
4.已知圆锥表面上点 、 、 及曲线 的6.已知环面上点 、 、 、 、 的一个投
一个投影，求其他两投影（用素线法）。影，求另一投影。
曲线与曲面
班级
姓名
成绩
2
7.已知直母线 和轴线 的 、 投影，求8.已知直导线 、CD的投影， 面为导平面，求做
已知一圆的圆心o的三面投影直径为30圆平面垂直于r303030曲线与曲面班级姓名成绩及曲线acd的其他两投影
1.已知一圆的 、 投影，求圆的 投影。2.已知一圆的圆心 的三面投影，直径为30，圆平面垂直于
面， ，求此圆的三面投影。
曲线与曲面
班级
姓名
成绩
1
3.补绘圆柱的 投影，并求圆柱表面上点 、 、 5.已知球面上点 、 、 、 、 、 及
单叶双曲回转面的 、 投影。双曲抛物面的投影。
曲线与曲面
班级
姓名
成绩
3
9.以直线 和曲线 为导线， 面为导平面，10.以曲线 、 为导线， 面为导平面，试绘柱状面
试绘锥状面的投影图。的投影图。
11.已知导圆柱及导程 ，试作右向螺旋线12.一钢轴在车床上加工，当车刀从轴的点 等速运动到点 时，

工程制图习题答案P07

工程制图习题答案P07

1 2
m
返回
4.设S为投影中心，求M在V上的投影MT (mt，m’t’)。
t’
t
返回
5.求交线MN并表明可见性。
求交线MN的两面投影。 m’ n’ 可见性分析 通过观察水平投影，可知在交线 MN的左侧，圆在三角形之前， 因此圆的轮廓线可见(粗实线)， 三角形轮廓不可见(虚线)；在交 线MN右侧，圆在三角形之后， 可见性正好相反。
2 1
f
返回
2.求交点G并表明可见性。
根据交点在平面上求交点 的投影。 可见性分析
在直线AB和DE上取V面重 影点Ⅰ和Ⅱ，设点Ⅰ在AB 上，点Ⅱ在DE上，作点Ⅰ 和Ⅱ的W面投影。 由侧面投影可知，点Ⅰ在 点Ⅱ之前，说明在该重影 点处，直线AB在平行四 边形DE边之前，V面投影 “前遮后”，因此g’右侧 直线AB可见（粗实线）， 左侧直线AB不可见（虚 线）。
返回
7.已知MN平行于△ABC，补全它的两面投 影。
习题分析
已知MN平行于△ABC，且根据 水平投影mn平行于ab，因此MN平 行于AB，作m’n’∥a’b’。 m’
返回
8.求三个平面的公有点M。
习题分析 s’ t’ m’ n’
AB，CD相互平行，EF，FG相 交于点F，因此ABCD组成一个 平面，EFG组成一个平面，要 求ABCD、平面P和EFG的公有 点M。

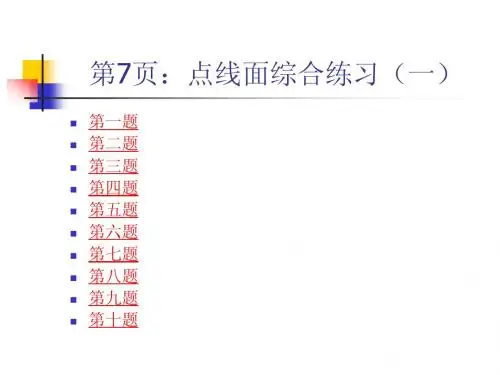

第7页：点线面综合练习（一）



第一题 第二题 第三题 第四题 第五题 第六题 第七题 第八题 第九题 第十题
1.求交点Ｆ并表明可见性。
根据交点在直线上求交点 的投影。 可见性分析 1’ 2’ 1’(2’) f’ 在直线CD和ML上取V面重 影点Ⅰ和Ⅱ，设点Ⅰ在CD 上，点Ⅱ在MN上，作点Ⅰ 和Ⅱ的H面投影。 由水平投影可知，点Ⅰ在 点Ⅱ之前，说明在该重影 点处，直线CD在三角形 ML边之前，V面投影“前 遮后”，因此f’左侧直线 CD可见（粗实线），右 侧直线CD不可见（虚 线）。
