机械制图习题集答案第二章

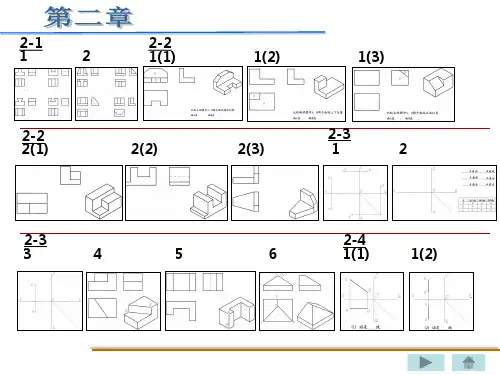

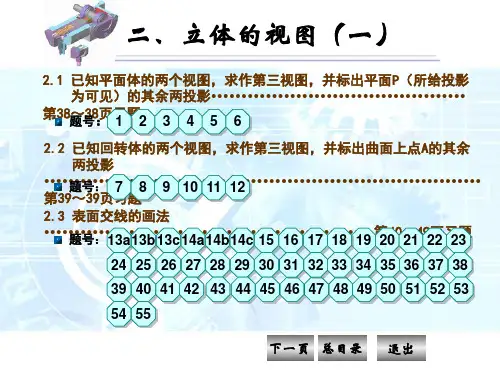

二、立体的视图（一）2.1已知平面体的两个视图，求作第三视图，并标出平面P （所给投影为可见）的其余两投影∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第38～38页习题2.2 已知回转体的两个视图，求作第三视图，并标出曲面上点A 的其余两投影∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第39～39页习题2.3 表面交线的画法∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第40～49页习题2345题号：题号：678910111213a13b13c14a 题号：14b14c 151920212223242526272829303435363738394041421617184344454647484950515253543132335511.2.3.4.5.6.7.8.9.10.11.12.13.对照立体图画出第三视图，并标出面P的其余两投影（a）13.对照立体图画出第三视图，并标出面P的其余两投影（b）13.对照立体图画出第三视图，并标出面P的其余两投影（c）14.作第三视图，并标出面P的其余两投影（a）14.作第三视图，并标出面P的其余两投影（b）14.作第三视图，并标出面P的其余两投影（c）15.三棱锥被一水平面及正垂面所截，完成俯视图，并作出左视图。

16.梯形棱柱被正垂面P和铅垂面Q截切，完成截切后的三视图。

17.作左视图*18.作主视图19.作主视图20.作左视图21.作左视图22.补全主视图中所缺的交线，并作左视图。

23.补全三视图中的交线。

24.补全主、俯视图中的交线。

PSQ25.作左视图26.作俯视图27.作左视图28.作主视图29.完成俯视图，并作左视图。

30.完成俯视图，并作左视图。

31.完成俯视图。

第二篇 技能模块项目六 识读减速器箱体零件图1.识读支座零件图并回答问题。

(1)该零件的名称是 支座 ，比例为 1：1 材料是 HT150 ，其含义为 灰铸铁、抗拉强度为150MPa 。

(2)该零件用 4 个图形表达，主视图采用 局部 剖视图，是用 任意 剖切平面剖得的，其他分别是 全剖的左视 图、 俯视 图、 移出断面图 图。

(3)底板上共有 2 个连接用的通孔，它们的定形尺寸是 Φ10 ，定位尺寸是 44 ，表面粗糙度为 。

(4)顶部凸台共有 2 个通孔，表面粗糙度为。

(5)φ20K7(006.0015.0+-)的公称尺寸是 Φ20 ，上极限尺寸为 Φ20.006 ，下极限尺寸为 Φ19.985 ，上极限偏差为 +0.006 ，下极限偏差为 -0.015 ，公差为 0.021 ，公差带代号为 K7 ，基本偏差代号为 K ，其值为 +0.006 ，标准公差代号为 7 ，其值为 0.021 。

(6)M10的含义是 粗牙普通螺纹，公称直径为10，右旋 。

(7)该零件采用了 3 种表面粗糙度代号，按表面粗糙度值从小到大排列应为 、、 。

(8)补画出左视外部形状图。

（略）2.识读底座零件图并回答问题。

(1)该零件的名称是 底座 ，材料为 HT200 ，属于 箱体 类零件。

(2)该零件共用了 5 个图形，主视图采用了 半剖视图的画法 ，左视图采用了 全剖视图的画法 ，另外还有 俯视图 、 A 向局部视图 和 B 向局部视图 。

(3)零件长度方向的尺寸基准为 主视图对称中心平面 ，宽度方向的尺寸基准为 俯视图对称中心平面 ，高度方向的尺寸基准为 底座顶面 。

(4)零件的前方主要形状为 带孔腰形体 ，其左、右两边有 带有螺纹孔的腰 形的凸台，后方有 带有螺纹孔的 凸台。

(5)该零件上共有 20 个螺纹孔，其中上端有 7 个，标注为 4×M5-7H 、3×M6-7H ；前面有 5 个，标注为 4×M5-7H 、M5 ；后面有 4 个，标注为 4× M5-7H ；左右各有 2 个，标注为 4× M10-7H 。

第二篇技能模块项目五识读支架零件图1.识读托架零件图并回答问题。

(1)该托架零件图采用了4 个视图，它们是：两处用局部剖视的主视图和俯视图，B 向局部视图和移出断面图。

(2)该零件长度方向的尺寸基准是Φ35H9孔的轴线，宽度方向的尺寸基准是俯视图对称中心平面，高度方向的尺寸基准是托架顶面。

(3)托架安装顶面有两个腰形的安装孔，其表面粗糙度为。

(4)徒手补画左视外部形状图。

(5)φ35H9的公称尺寸是Φ35 ，上极限尺寸为35.062，下极限尺寸为0 ，上极限偏差为+0.062，下极限偏差为0 ，公差为0.062 ，公差带代号为H9 ，基本偏差代号为H ，其值为0 ，标准公差代号为9 ，其值为0.062 。

(6)图中代号表示该表面用去除材料的工艺方法获得，其中Ra值为6.3 µm，属于单向上限值，传输带为默认，评定长度为5 个取样长度。

该表面应按上限为16%规则判定其合格性。

(7)几何公差表示的是Φ35H9孔的轴线对顶面的垂直度公差为Φ0.05 。

2.识读连杆零件图并回答问题。

(1)该零件的名称是连杆，采用的比例为1:1 ，材料是HT150 ，该零件属于叉架类零件。

(2)该零件的基本视图为主视图、俯视图，分别采用了局部剖、半剖视；另外三个视图为斜视图、斜剖视图和移出断面图。

(3)该零件的毛坯是采用铸造后切削加工制造的；铣φ70H9孔内部槽的铣刀直径为Φ28～Φ30，该槽深度为2.5 mm ，宽度为 5 mm 。

(4)2×M12×1.25-7H的含义是：“2”表示2个，“M”表示粗牙普通螺纹，“12”表示公称直径，“1.25”表示螺距，“7H”表示中径和顶径公差带代号。

(5) (39)为参考尺寸，90为理想尺寸尺寸，R200为定形尺寸尺寸，210±0.05为定位尺寸。

(6)125为定位尺寸，SR46.4为定形尺寸。

(7)该零件长度方向的主要基准是Φ39H7孔轴线，宽度方向的主要基准是俯视图对称中心平面，高度方向的主要基准是Φ39H7和Φ70H9孔轴线。

机械制图习题集第四版答案机械制图习题集第四版是一本广泛应用于机械工程领域的教材，它包含了大量的练习题，旨在帮助学生掌握机械制图的基础知识和技能。

以下是该习题集的一些答案示例，供参考：第一章：制图基础知识1. 制图工具的使用- 铅笔：用于绘制线条和标记尺寸。

- 直尺：用于绘制直线和测量长度。

- 三角板：用于绘制角度和绘制平行线。

2. 制图基本规则- 图线：应使用粗细不同的线条来区分不同的部分。

- 尺寸：尺寸应清晰、准确，且易于阅读。

3. 视图选择- 正视图：从物体正面观察得到的视图。

- 侧视图：从物体侧面观察得到的视图。

- 俯视图：从物体上方观察得到的视图。

第二章：几何图形的绘制1. 圆的绘制- 使用圆规，确保圆心固定，半径一致。

2. 椭圆的绘制- 使用椭圆模板或手工绘制时，确保长轴和短轴长度一致。

3. 多边形的绘制- 确保各边长度相等，角度准确。

第三章：机械零件的表达方法1. 剖面图- 显示内部结构，使用剖面线表示被剖开的部分。

2. 断面图- 显示物体某一截面的形状，通常用于复杂零件的表达。

3. 轴测图- 通过特定角度的投影，显示物体的三维形状。

第四章：装配图的绘制1. 组件的表达- 明确各个组件的位置和连接方式。

2. 装配顺序- 按照装配流程，逐步展示组件的装配过程。

3. 装配图的标注- 包括零件编号、材料、尺寸等信息。

第五章：尺寸标注和公差1. 尺寸标注- 尺寸线、尺寸界线、尺寸数字的规范使用。

2. 公差标注- 公差等级和公差值的正确表示方法。

3. 配合尺寸- 包括间隙配合、过盈配合和过渡配合的标注。

第六章：焊接图和展开图1. 焊接符号- 正确使用焊接符号表示焊接类型和位置。

2. 展开图- 将三维曲面展开成二维平面图，用于制造和加工。

第七章：CAD制图基础1. CAD软件的选择- 根据需要选择合适的CAD软件。

2. 基本操作- 学习软件的基本操作，如绘制、修改、保存等。

3. 3D建模- 学习如何使用CAD软件进行三维建模。
