计重秤使用说明书:第一章显示板及按键说明1-1 显示面板说明1-1-1 O稳定——当O 显示在屏幕左上角位置时,表示秤在稳定的情况下。
1-1-2 →0←(零点)——当▼显示在上述位置时,表示秤目前是在零点的状态。
1-1-3 Ib(英磅)——当▼显示在上述位置时,表示显示的重量以英磅为计算单位。
1-1-4 Kg(公斤)或g(克)——当▼显示在上述位置时,表示显示的单位以公斤或克为计算单位。
1-1-5 充电指示——当进行充电时;红色灯表示充电中,绿色灯表示已充饱。
1-2 按键功能说明1-2-1【去皮】键——扣除秤盘上的容器重量。
如蓝子、盒子等。
1-2-2【置零】键——零点校正,用来确定秤目前是在零点的状态。
1-2-3【单位】键——单位选择,用来选择计算单位:英磅“Ib”或公斤“Kg”(或克“g”)。
1-2-4【累加】键——用于累加多次计重的结果。
1-2-5【总重】键——显示多次累加后的总重量。
1-2-6【清除】键——用于清除累加后的记忆资料。
第二章操作说明2-1 使用前注意事项2-1-1 调整秤脚(四个秤脚,在秤的底部)确定秤是在水平位置,无震动的环境下。
2-1-2 打开电源开关,秤会自检回零。
2-1-3 确定电池电源是否充足。
如不充足,显示“LOBA T”,并应及时充电。
2-1-4 确定零点指示▼是在→0←的位置。
如不在,按【置零】键使秤回到零点状态。
2-2 去皮、置零、清除、总重、单位、累加2-2-1【去皮】键1、将空容器放在秤盘上。
2、按【去皮】键, ▼会指示在NET上,重量显示为零。
3、放上物品后,所显示的重量即为净重。
4、拿掉空容器时,会显示负值,再按【去皮】键即可回零。
2-2-2【置零】键秤物品之前按【置零】键,以确保秤是从零起秤。
2-2-3【单位】键按【单位】键可选择计重单位:“英磅”“公斤”“克”,每按一次会循环显示。
2-2-4【累加】键和【总重】键按【累加】键累加,按【总重】键显示累加的总重量,当物品无法一次称,必须分多次称时,可使用次方法。
电子秤使用说明书使用说明书一、产品概述电子秤是一种用于测量物体重量的设备,采用先进的电子技术和精密传感器,能够准确、快速地测量物体的重量。
本使用说明书将详细介绍电子秤的使用方法、注意事项以及常见故障排除方法,以便用户能够正确、安全地操作电子秤。
二、产品特点1. 高精度:电子秤采用精密传感器,能够提供高精度的重量测量结果,误差范围在±0.1g以内。
2. 多功能:电子秤具有称重、计数、单位转换等多种功能,可满足不同使用需求。
3. 易操作:电子秤采用简洁的按键设计和直观的显示屏,操作简单便捷。
4. 节能环保:电子秤采用低功耗设计,使用电池供电,节能环保。
三、使用方法1. 准备工作:将电子秤放置在平稳的水平台面上,确保秤面干净无杂物。
2. 开机操作:按下电源开关,待显示屏亮起后即可开始使用。
3. 称重操作:将待称重物体放置在秤面上,等待几秒钟,显示屏上将显示出物体的重量。
4. 计数功能:按下计数功能键,将待计数物体放置在秤面上,电子秤将自动统计物体的数量。
5. 单位转换:按下单位转换键,可在不同的重量单位之间进行切换,如克(g)、千克(kg)、磅(lb)等。
四、注意事项1. 请勿将电子秤放置在潮湿、高温或阳光直射的环境中,以免影响使用寿命和测量精度。
2. 请勿将过重或过轻的物体放置在电子秤上进行测量,以免损坏设备或导致不准确的测量结果。
3. 请勿将电子秤用于测量液体或湿度较高的物体,以免损坏设备或导致不准确的测量结果。
4. 请勿随意拆卸或修理电子秤,如需维修或保养,请联系专业维修人员进行操作。
5. 请勿在电子秤上敲击或重物撞击,以免损坏设备或导致不准确的测量结果。
五、常见故障排除1. 若电子秤显示屏无法正常亮起,请检查电池是否安装正确或电池是否已耗尽,如有必要,请更换电池。
2. 若电子秤显示结果不准确,请检查秤面是否干净无杂物,并确保待测量物体放置平稳。
3. 若电子秤按键无法正常操作,请检查按键是否被卡住或损坏,如有必要,请联系售后服务中心进行维修。
配料秤系配料秤系统统 MW96C简明操作手明操作手册册包括 INCLUDES• 基本设置说明 •操作说明应用于 APPLIESTO•MW96C -配料秤 P-Module•MT8x - 变送器• MW99d4 & MD1 - 重量显示器•变送器软件版本 v5.10 及延续现有参考文件AVAILABLE DOCUMENTATIONCOPYRIGHT © 2011 by EMC Industrial Group Ltd 56 Tarndale Grove, Albany, North Shore, Auckland 0632 PO Box 101 444 North Shore, Auckland 0745, New Zealand 电话 +64-9-415 5110, 传真 +64-9-415 5115 E-mail sales@Web 由于产品改进,实际功能可能与简介书有所差异。
A S WE ARE CONTINUOUSLY IMPROVING OUR PRODUCTS , CHANGES TO THIS SPECIFICATION MAY OCCUR WITHOUT NOTICE .(Document Details: g0 g1 g2 g3 g4 g5 g6 g9 g10 g11 g14 d0 d2 d3 d4 v0 v5 MT8x))产品 说明 参考文件 MW61静态秤系统W EIGHER I NSTRUMENT技术信息简介 简明操作手册 操作说明书 简明设置摘要MW93 变重秤系统W EIGHT C HANGE I NSTRUMENT技术信息简介 简明操作手册 操作说明书 简明设置摘要MW94 冲板流量计系统I MPACT F LOWMETER I NSTRUMENT技术信息简介 简明操作手册 操作说明书 简明设置摘要MW95 皮带秤系统B ELT W EIGHER I NSTRUMENT技术信息简介 简明操作手册 操作说明书 简明设置摘要MW96 配料秤系统W EIGHFEEDER I NSTRUMENT技术信息简介 简明操作手册 操作说明书 简明设置摘要目录C ONTENTS连接电路图 C ONNECTION D IAGRAM4设置指南 SETTING UP GUIDE.....................................5 设置 S ETTINGS ..........................................................5 快捷键 Q UICK K EYS5 初始初始设设置 I NITIAL S ETUP .............................................5 工程计量单位 E NGINEERING U NITS 5 量程范围 M EASURING R ANGE 5 显示数据分辨率 D ISPLAY R ESOLUTION6 标定皮定皮带带速度 & 长度 C ALIBRATE B ELT S PEED & L ENGTH .6 使用手持测速表 W ITH H AND H ELD T ACHOMETER6 标定重量 C ALIBRATE W EIGHT ......................................6 皮带停止 B ELT S TOPPED6 标定修正系定修正系数数 C ALIBRATE C ORRECTION F ACTOR ..............6 实物测试 M ATERIAL T ESTING 6 无修正 N O C ORRECTION7简要设置 – MW96C 变送器 BRIEF SETUP....................8 基本基本设设置 B ASIC S ETTINGS ...........................................8 工程计量单位 E NGINEERING UNITS 8 量程范围 M EASURING RANGE 8 显示数据分辨率 D ISPLAY RESOLUTION8 输入 I NPUTS ..............................................................8 开关量输入 D IGITAL INPUTS8 转速计 & 皮带长度 T ACHO & B ELT LENGTHS 9 称重传感器输入 (称量段重量) L OADCELL INPUT 9 电流/电压输入 (远程流量设定点) C URRENT /V OLTAGE INPUT 9 输入选项 I NPUT OPTIONS9 内部信部信号号 I NTERNAL S IGNALS .....................................10 重量 W EIGHT 10 流量 F LOWRATE 10 总累计量 T OTALISER 10 控制 C ONTROL10 输出 O UTPUTS .........................................................11 模拟量输出 1 (速度命令) A NALOG OUTPUT 1 11 模拟量输出 2 (流量) A NALOG OUTPUT 2 11 开关量输出 D IGITAL OUTPUTS 11 显示器 (MW99 或 MD1) D ISPLAY12 信息信息,,复位 & 最终标终标定定 I NFO , R ESETS & F INAL C AL ......12 变送器控制仪信息 T RANSMITTER I NFORMATION 12 P-Module 卡信息 P-M ODULE I NFORMATION 12 设置复位 R ESET SETTINGS 12 最终标定 F INAL CALIBRATION12简要设置 – 显示器 BRIEF SETUP - DISPLAY..............13 基本基本设设置 B ASIC S ETTINGS .........................................13 时钟 C LOCK13操作 OPERATION.....................................................14 用户操作 U SER O PERATION .......................................14 MD1 显示及操作原理 D ISPLAY AND OPERATING ELEMENTS 14 MD1 显示器15按键 K EYS 15 报警 A LARMS17连接电路图C ONNECTION D IAGRAM设置指南 SETTING UP GUIDE此部分建议了如何进行系统设置,关于变送器及显示器所有设置项的具体细节都可在其后的“设置”部分中找到。

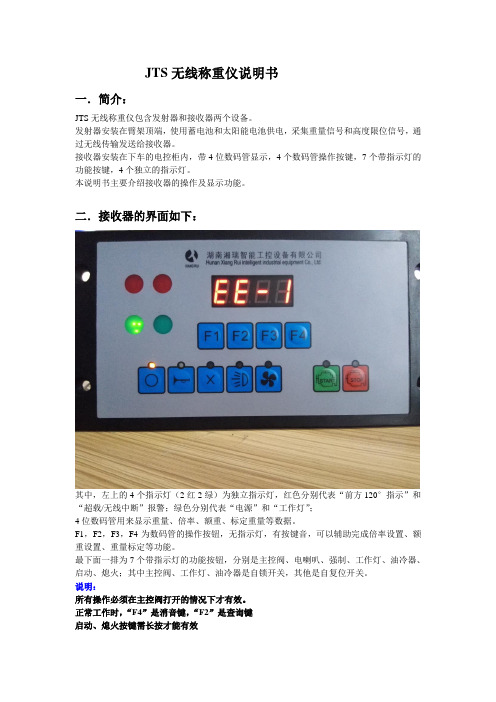

JTS无线称重仪说明书一.简介:JTS无线称重仪包含发射器和接收器两个设备。
发射器安装在臂架顶端,使用蓄电池和太阳能电池供电,采集重量信号和高度限位信号,通过无线传输发送给接收器。
接收器安装在下车的电控柜内,带4位数码管显示,4个数码管操作按键,7个带指示灯的功能按键,4个独立的指示灯。
本说明书主要介绍接收器的操作及显示功能。
二.接收器的界面如下:其中,左上的4个指示灯(2红2绿)为独立指示灯,红色分别代表“前方120°指示”和“超载/无线中断”报警;绿色分别代表“电源”和“工作灯”;4位数码管用来显示重量、倍率、额重、标定重量等数据。
F1,F2,F3,F4为数码管的操作按钮,无指示灯,有按键音,可以辅助完成倍率设置、额重设置、重量标定等功能。
最下面一排为7个带指示灯的功能按钮,分别是主控阀、电喇叭、强制、工作灯、油冷器、启动、熄火;其中主控阀、工作灯、油冷器是自锁开关,其他是自复位开关。
说明:所有操作必须在主控阀打开的情况下才有效。
正常工作时,“F4”是消音键,“F2”是查询键启动、熄火按键需长按才能有效三.主要显示正常工作时,4位数码管显示的是实时的重量,精度为0.01吨;超载时显示实时重量,红色报警灯亮,蜂鸣器鸣叫提示;无线通信中断时,数码管显示“EE-1”的提示,如下图:电池电压低时,显示的报警信息是“EE-2”;四.查询功能正常工作界面下,按“F3”键可以查询当前倍率、标定时倍率、额重这三个数据,连续按键,会在这3个数据之间切换,每个数据显示3秒后恢复正常显示。
当前倍率显示为“L=XX”;如下图:标定时倍率显示为“L。
=XX”;额重显示为“t=XX”;五.倍率选择正常工作界面下,同时按“F1”+“F2”,会进入倍率选择模式,数码管显示为“-bL-”,按“F2”进入倍率选择,数码管显示为“L-XX”;此时,“F3”是加,“F4”是减,“F2”是确认功能,“F1”是返回功能,倍率可选范围是2~20的偶数。
【最新整理,下载后即可编辑】XK3190-C8称重指示器使用说明书(1.02 版)上海耀华称重系统有限公司X K 3 1 9 0-C 8目录第一章概述-------------------------------------------------------------------------- 3 第二章主要参数-------------------------------------------------------------------- 4第三章安装、接口与数据格式-------------------------------------------------- 5一、仪表前、后功能示意图------------------------------------------------- 5二、传感器与仪表的连接---------------------------------------------------- 7三、输入输出接口------------------------------------------------------------- 8四、大屏幕显示接口---------------------------------------------------------- 8五、串行通讯接口------------------------------------------------------------- 9六、模拟量输出---------------------------------------------------------------10七、打印与存储---------------------------------------------------------------11第四章参数设置与标定----------------------------------------------------------13一、【SEt 0】查询类参数------------------------------------------------13二、【SEt 1】一般类参数------------------------------------------------16三、【SEt 2】控制参数---------------------------------------------------18四、【SEt 3】记录打印---------------------------------------------------23五、标定------------------------------------------------------------------------24第五章操作说明-------------------------------------------------------------------26 一、开机及开机置零---------------------------------------------------------26 二、手动置零------------------------------------------------------------------26 三、除皮------------------------------------------------------------------------26四、日期与时间的设置------------------------------------------------------26 五、启动/停止-----------------------------------------------------------------26 六、峰值保持------------------------------------------------------------------27 七、输入输出功能------------------------------------------------------------27 八、常用参数查询------------------------------------------------------------27 第六章 控制过程详解------------------------------------------------------------28 一、模式 0(1种配料的加法模式) -------------------------------------28二、模式 1(1种配料的减法模式) -------------------------------------30 三、模式 2(两种料加法秤)---------------------------------------------321X K 3 1 9 0-C 8四、模式 3(分选模式)---------------------------------------------------34 附录一 出错信息提示------------------------------------------------------------39 附录二大屏幕数据波形图及格式 ----------------------------------------------40附录三串行通信-指令应答方式的数据格式 -------------------------------41亲爱的用户:在使用仪表前,敬请仔细阅读说明书!2X K 3 1 9 0-C 8第一章概述XK3190—C8称重显示控制器采用MCS—51单片微处理器及高速的Σ-A/D转换技术,对重量进行转换显示,最高可达80次/秒的转换速度。
zn2001称重控制仪说明书ZN2001称重控制仪说明书一、产品概述ZN2001称重控制仪是一款专业用于重量测量的仪器设备。
该控制仪具有高精度、稳定性好、操作简单等特点,广泛应用于工业生产线等领域,可实现物体的准确称重和重力控制。
二、主要性能参数1. 测量范围:0-2000kg2. 精度等级:0.2级3. 显示方式:数码显示屏4. 工作温度:-10℃-50℃5. 输入电压:AC220V±10% 50Hz6. 产品尺寸:400mm×300mm×180mm7. 产品重量:10kg三、产品组成1. 称重控制仪主机:包含重量测量系统和控制系统,负责实现称重和控制功能。
2. 称重传感器:负责测量被称物体的重量,并将信号传递给主机进行处理。
3. 显示屏:用于直观显示被称物体的重量信息。
4. 控制面板:包含各种操作按钮,用于控制功能的设置。
5. 电源线:用于将电源连接到主机。
四、使用方法1. 将称重控制仪主机放置在平稳的工作台面上,并连接电源线。
2. 将称重传感器正确安装在称重平台上,并将其与主机进行连接。
3. 开机前,请确保主机与外部重量计准,避免影响测量的准确性。
4. 打开电源开关,仪器将自动进行初始化。
5. 使用控制面板上的按钮或旋钮,设置所需的参数,如单位、报警值等。
6. 将待称物体放置在称重平台上,并等待显示屏显示出准确的重量数值。
7. 如需进行重力控制,请根据需要设置相关参数,并操作控制面板上的按钮实现控制。
五、使用注意事项1. 使用时请将仪器放置在稳定的平面上,避免震动和倾斜。
2. 请避免在高温、湿度大或有腐蚀性气体的环境中使用仪器。
3. 请勿将仪器长时间暴露在阳光直射或高温环境中,以免损坏仪器。
4. 使用前请确保电源电压和频率与要求一致,以免损坏仪器。
5. 如需进行校准或维修,请联系专业人员或厂家进行操作。
6. 请勿随意更换或破坏产品上的密封标签,以免影响保修。
7. 请定期清洁仪器表面,保持其干净整洁。
XK3101电子称重仪表技术/使用手册目录1.0概述 (1)1.1XK3101型电子称重仪表配置规格 (1)1.2主要特点 (1)1.3技术指标 (1)2.0 安装 (2)2.1仪表固定 (2)2.2电气连接 (2)3.0 显示面板 (5)4.0 标定 (5)4.1参数确定 (5)4.2标定步骤 (6)5.0 模拟输出类型选择与调整 (8)5.1选择输出类型 (8)5.2调整模拟输出的底端与顶端 (9)5.3恢复模拟量输出的底端与顶端 (9)6.0 仪表工作参数F2 (9)6.1进入工作参数选项 (9)6.2功能F2选项参数组内容 (9)7.0 继电器输出 (10)7.1继电器输出模式设置步骤 (11)7.2输入预置点值(继电器比较值输出) (11)8.0 设置串行接口 (11)8.1设置步骤 (11)9.0 开机自检信息 (12)10.0 错误提示信息 (12)11.0 一般故障排除 (12)附录1 通讯协议 MODBUS RTU (14)附录2 通讯协议2-连续发送方式 (15)附录3 通讯协议3-命令方式 (15)附录4 装箱清单 (17)1.0概述XK3101是面向工业控制领域的电子称重仪表。
信号处理采用高精度的24位专用A/D转换器、模拟信号输出采用16位的D/A转换器、具有RS232/RS485串行通讯接口、采用铝合金外壳,可方便的嵌入控制柜,可广泛用于水泥、化工、冶金等行业的称重系统。
1.1 XK3101型电子称重仪表配置规格1.2 主要特点*∑-△型高精度A/D转换,分辨率:24bit*可选的数据更新速率:6.25次/秒、12.5次/秒、25次/秒、50次/秒*两路继电器输出:两路均为常开触点*隔离的数字通RS232与RS485两种讯接口*多达三种标定与校秤方法,可适应多种场合*带有模拟信号输出:4~20mA、0~20mA、0~5V或0~10V*7位LED数码管显示,字高0.56寸,20段光柱指示*独立的大屏幕接口(电流环方式)1.3 技术指标1.3.1 负载能力传感器激励电压:5.0VDC,可驱动6只350Ω的模拟式传感器。
T-TOUCH 秤重應用&智能秤重系統操作手冊注意:(1) 在安裝前請務必查看標示牌上的電源要求是否與您將要使用的電源匹配,以免損壞機器。
(2) 請不要將身體重心壓在秤盤上,以免損壞傳感器。
(3) 請不要用重力去敲打或衝擊秤盤,以免損壞傳感器。
(4) 請不要將秤體浸泡在水中清洗,不要用滴水的抹布擦洗機器,以免引起機器的損傷。
(5) 當機器經歷較大的溫差變化時,請不要馬上接通電源,以免水氣的凝結而導致機器損壞。
(6) 內容若有變更,恕不另行通知。
(7) 使用前建議熱機30分鐘。
Copyright© 2014 Tscale Electronics Mfg.(Kunshan)Co.,Ltd.目錄1快速指南1.1開機、待機、關機和系統重啟1.1.1開機1.1.2待機1.1.3關機1.1.4強制關機1.2狀態指示符號1.3功能鍵說明1.4介面功能介紹1.4.1計重介面1.4.2計數介面1.4.3目錄介面1.4.4螢幕鍵盤2基本操作2.1計重方式2.2計數方式2.3總計報表2.4檢重、檢數功能3主目錄功能3.1ID設定3.1.1商品資訊(Product)3.1.2顧客資訊(Client)3.1.3ID資訊(ID1~ID6)3.1.4操作員3.1.5組合ID3.2列印設定3.3模式選擇3.4報表3.5數據3.6教學模式3.7登出/登入4設定4.1基本資訊4.2系統設定4.3重量設定4.4操作設定4.5校正5產品規格6 通訊磅秤安全性、處理、支援與維護1.快速指南1.1 開機、待機、關機和系統重啟1.1.1 開機:長按鍵直到嗶聲響,電源開啟。
等待約5秒啟動作業系統。
1.1.2 待機:短按鍵,螢幕進入待機狀態。
再短按鍵,螢幕恢復使用狀態。
注意:攝影機全螢幕顯示時,無法進入待機模式。
1.1.3 關機:長按鍵,直到出現提問視窗。
點擊是,進行關機;點擊否,返回使用狀態。
1.1.4 強制關機:長按鍵,在出現對話方塊後,持續按3秒鐘,執行強制關機。
富林泰克称重仪表说明书
产品说明:
德国富林泰克称重传感器德国富林泰克称重传感器适用于固体,液体流动秤,人体秤,配料秤,体重秤和精细化学品的情况下比鳞,应变计输出信号到负载均匀地分布在使用的地板上,支持和测量应用加载。
四排设计,给人的负载,使称重传感器以其独特的特点和其低调的非中心。
特点与应用:
德国富林泰克FLINTEC德国富林泰克称重传感器的典型应用包
括地秤,吊车秤,料斗秤,平台秤,飞机称重传统的杠杆系统规模的系统和转换,适用于固体、人体秤、配料秤、液体流动秤、案秤及精细化工配比秤。
特点与应用:
该类型德国FLINTEC称重传感器RC3-150t C3是一种改进的不锈钢梁式称重传感器的封装,各类电子衡器设备领域,工业控制,在线控制,安全过载报警,材料试验机,如电子汽车衡,电子台秤,电子汽车衡,动态轴重秤,电子吊钩秤,电子计价秤,不锈钢料斗秤,电子台秤,电子轨道衡,配料秤,罐装秤等。
