三极管的简单检测方法(经验判断).

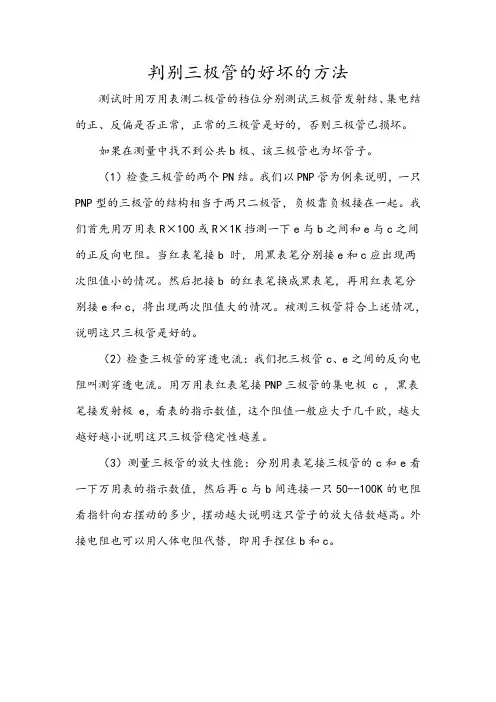

一、三极管的简单检测方法（经验判断）1.冒状的三极管：对于这种冒状三极管，一般都有个凸出的部分，则突出部分对应为E极，然后B 极应该为中间的引脚，另外一脚则为C极；2.普通的三极管：对于这种三极管，首先用数字万用表检测出B极（万用表打到导通挡，若测得某一引脚与其他两引脚的压降为无穷大，调换表笔，测得此引脚与其他两引脚都存在一定的压降，则可判定此引脚为B极），检测出B极后，将万用表打到导通挡（即二极管挡），分别测量另外两支引脚对B极的正向偏压，其中偏压较大的为E极，偏压较小的为C极；（注：一般三极管若检测出B极在一端，则另一端为E极，中间为C极）二、电容的串、并联：1.电容串联电路的基本特征：a):电容串联后总电容的倒数等于各电容容量的倒数之和，即1/C=1/C1+1/C2+…,这一点与电阻并联电路相同。

（记住一个特例：当两个容量相等电容串联后，其总的电容容量为原来单个电容容量的一半。

）b):在电容串联电路中，容量大的电容两端电压小，容量小的电容两端电压大（由Q=C*U，存储在串联电路中各个电容的电荷量Q相等，所以容量越大，电容两端电压越小。

），当某个电容的容量远大于其他电容时，该电容相当于通路，此时电路中起决定性作用的是容量小的电容。

c):两只有极性电解电容顺串联的结果仍然为一只有极性的电容，总电容的容量减小，总电容的耐压提高；逆串联后电容没有极性，两根引脚可以任意接入电路中。

2.电容并联电路的基本特征：a):电容并联电路中的总电容等于各电容的容量之和，即总容量C= C1+C2+…，这一点与电阻串联特性相似。

b)：电容并联电路中各电容上电压相等，各电容支路中，大容量电容支路中的电流大，小容量电容支路中的电流小。

（因为并联电路两端电压相等，容量大容抗小，电流大）说明：（平板电容公式为c=εs/4πkd.平行板电容器的电容c跟介电常数ε成正比，跟正对面积成s正比,跟极板间的距离d成反比，其中式中的k是静电力常量。

π约等于3.1415926）两个或两个以上电容器串联时，相当于绝缘距离加长，因为只有最靠两边的两块极板起作用，又因电容和距离成反比，距离增加，电容下降；两个或两个以上电容器并联时，相当于极板的面积增大了，又因电容和面积成正比，面积增加，电容增大。

三、热敏电阻“SCK-473”的含义：其中SCK为兴勤公司功率型负温度系数热敏电阻的品牌，数字473表示SCK的元件参数：在常温（25℃）下，热敏电阻的阻值为47Ω，最大稳态电流为3A。

目前SCK功率型NTC热敏电阻的直径最小为5mm,最大为32mm。

一些常用的SCK功率型NTC热敏电阻产品列于下表以供参考，其中“SCK152X”常温（25℃）下电阻为15Ω，2X表示最大稳态电流为2.5A，字母X表示小数点，X 后面若无数字则默认为X5，即0.5。

四、常用集成电路的检测（数字IC多用＋5V的工作电压，模拟IC工作电压各异）1．微处理器集成电路的检测：微处理器集成电路的关键测试引脚是VDD电源端、RESET 复位端、XIN晶振信号输入端、XOUT晶振信号输出端及其他各线输入、输出端。

在路测量这些关键脚对地的电阻值和电压值，看是否与正常值（可从产品电路图或有关维修资料中查出）相同。

不同型号微处理器的RESET复位电压也不相同，有的是低电平复位，即在开机瞬间为低电平，复位后维持高电平；有的是高电平复位，即在开关瞬间为高电平，复位后维持低电平。

2．开关电源集成电路的检测：开关电源集成电路的关键脚电压是电源端（VCC）、激励脉冲输出端、电压检测输入端、电流检测输入端。

测量各引脚对地的电压值和电阻值，若与正常值相差较大，在其外围元器件正常的情况下，可以确定是该集成电路已损坏。

内置大功率开关管的厚膜集成电路，还可通过测量开关管C、B、E极之间的正、反向电阻值，来判断开关管是否正常。

3．音频功放集成电路的检测：检查音频功放集成电路时，应先检测其电源端（正电源端和负电源端）、音频输入端、音频输出端及反馈端对地的电压值和电阻值。

若测得各引脚的数据值与正常值相差较大，其外围元件与正常，则是该集成电路内部损坏。

对引起无声故障的音频功放集成电路，测量其电源电压正常时，可用信号干扰法来检查。

测量时，万用表应置于R×1档，将红表笔接地，用黑表笔点触音频输入端，正常时扬声器中应有较强的“喀喀”声。

4．运算放大器集成电路的检测：用万用表直流电压档，测量运算放大器输出端与负电源端之间的电压值（在静态时电压值较高）。

用手持金属镊子依次点触运算放大器的两个输入端（加入干扰信号），若万用表表针有较大幅度的摆动，则说明该运算放大器完好；若万用表表针不动，则说明运算放大器已损坏。

5．时基集成电路的检测：时基集成电路内含数字电路和模拟电路，用万用表很难直接测出其好坏。

可以用如图9-13所示的测试电路来检测时基集成电路的好坏。

测试电路由阻容元件、发光二极管LED、6V直流电源、电源开关S和8脚IC插座组成。

将时基集成电路（例如NE555）插信IC插座后，按下电源开关S，若被测时基集成电路正常，则发光二极管LED 将闪烁发光；若LED不亮或一直亮，则说明被测时基集成电路性能不良。

五、热地、冷地的概念"冷地"一般是指可以直接触摸的"地线", 其电位和大地的相同. 由于不带电, 因而成为"冷地". 这是安全的"地""热地"是指带电的"地线", 决不可直接触摸, 否则会被电击.在输入的交流电中, 我们一般称一根为"火"线, 一根为"零"线, 经过桥堆(或二极管)整流后得到直流电. 一般以滤波电容的负端为参考电位, 即"热地". 此时滤波电容的正端为+300V. 此时, 若以大地为参考"地"电位, 来测量"热地", "热地"上实际是 220V的交流电波形.因此:1), 如果你站在地上, 去接触"热地", 由于在"热地"和大地之间有220V交流电的电压差, 你会被电击. 2), 如果你站在木制的椅子上(和大地完全隔开), 去接触"热地", 没关系, 你不好被电击. 你本身跟"热地"的电位相同. 这跟小鸟站在电线上不会被电击的道理完全相同.切记, 在修理"带电"的机芯时, 一定要使用隔离变压器.六、发光二极管简介注意发光二极管是一种电流型器件，虽然在它的两端直接接上3V 的电压后能够发光，但容易损坏，在实际使用中一定要串接限流电阻，工作电流根据型号不同一般为1mA 到3OmA。

另外，由于发光二极管的导通电压一般为1．7V 以上，所以一节1．5V 的电池不能点亮发光二极管。

同样，一般万用表的R×1 档到R×1K档均不能测试发光二极管，而R×10K 档由于使用15V 的电池，能把有的发光管点亮。

用眼睛来观察发光二极管，可以发现内部的两个电极一大一小。

一般来说，电极较小、个头较矮的一个是发光二极管的正极，电极较大的一个是它的负极。

若是新买来的发光管，管脚较长的一个是正极。

七、可控硅原理及结构简介可控硅也称作晶闸管，它是由PNPN 四层半导体构成的元件，有三个电极，阳极A，阴极K 和控制极G。

可控硅在电路中能够实现交流电的无触点控制，以小电流控制大电流，并且不象继电器那样控制时有火花产生，而且动作快、寿命长、可靠性好。

在调速、调光、调压、调温以及其他各种控制电路中都有它的身影。

可控硅分为单向的和双向的，符号也不同。

单向可控硅有三个PN 结，由最外层的P 极和N 极引出两个电极，分别称为阳极和阴极，由中间的P 极引出一个控制极。

单向可控硅有其独特的特性：当阳极接反向电压，或者阳极接正向电压但控制极不加电压时，它都不导通，而阳极和控制极同时接正向电压时，它就会变成导通状态。

一旦导通，控制电压便失去了对它的控制作用，不论有没有控制电压，也不论控制电压的极性如何，将一直处于导通状态。

要想关断，只有把阳极电压降低到某一临界值或者反向。

双向可控硅的引脚多数是按T1、T2、G 的顺序从左至右排列（电极引脚向下，面对有字符的一面时）。

加在控制极G 上的触发脉冲的大小或时间改变时，就能改变其导通电流的大小。

与单向可控硅的区别是，双向可控硅G 极上触发脉冲的极性改变时，其导通方向就随着极性的变化而改变，从而能够控制交流电负载。

而单向可控硅经触发后只能从阳极向阴极单方向导通，所以可控硅有单双向之分。

八、三端稳压IC简介电子产品中常见到的三端稳压集成电路有正电压输出的78××系列和负电压输出的79××系列。

故名思义，三端IC 是指这种稳压用的集成电路只有三条引脚输出，分别是输入端、接地端和输出端。

它的样子象是普通的三极管，TO-220 的标准封装，也有9013 样子的TO-92 封装。

用78/79 系列三端稳压IC 来组成稳压电源所需的外围元件极少，电路内部还有过流、过热及调整管的保护电路，使用起来可靠、方便，而且价格便宜。

该系列集成稳压IC 型号中的78或79后面的数字代表该三端集成稳压电路的输出电压，如7806 表示输出电压为正6V，7909 表示输出电压为负9V。

有时在数字78 或79 后面还有一个M或L，如78M12 或79L24，用来区别输出电流和封装形式等，其中78L系列的最大输出电流为100mA， 78M系列最大输出电流为1A，78系列最大输出电流为1．5A。

它的封装也有多种。

塑料封装的稳压电路具有安装容易、价格低廉等优点，因此用得比较多。

79系列除了输出电压为负。

引出脚排列不同以外，命名方法、外形等均与78系列的相同。

注意三端集成稳压电路的输入、输出和接地端绝不能接错，不然容易烧坏。

一般三端集成稳压电路的最小输入、输出电压差约为2～3V，否则不能输出稳定的电压，一般应使电压差保持在4-5V，即经变压器变压，二极管整流，电容器滤波后的电压应比稳压值高一些，最高输入电压为35V。

三端稳压的好坏判断在路测量较为容易，即先测量输入电压是否比输出电压高2～3V，在测量输出电压是否正常，如果输出电压高，一定是损坏了。

如果输出电压低，则要断电侧输出端对地阻值是否很小或短路，如果阻值正常，则是稳压块损坏了。

九、可以用直流电源直接给电容充电吗？如果要在电源和电容之间加限流电阻，需要考虑什么因素和指标来定限流电阻的大小？答：当电压足够高,且电容量足够大,有时需要加电阻.它往往是对电源和充电回路限制性保护,而不是针对电容器的（如电源电路中所加的负温度系数的限流电阻）。
