单片机实验五 串行口实验

目录实验一系统认识实验 (2)实验二端口I/O输入输出实验 (14)实验三外部中断实验 (17)实验四定时器实验 (21)实验五串行口通信实验 (25)实验六串行通信的调试实验 (29)实验七数码管静态显示实验 (34)实验八数码管动态显示实验 (39)实验一系统认识实验一、实验目的1.学习Keil C51编译环境的使用；2.学习STC单片机的下载软件STC-ISP的使用；3.掌握51单片机输出端口的使用方法。

二、实验内容任选单片机的一组I/O端口，连接LED发光二极管，编写程序实现8个LED按二进制加1点亮。

三、接线方案单片机P10~P17/C51单片机接L0~L7/LED显示，如下图：图1-1实验线路四、实验原理51单片机有4个8位的并行I/O端口：P0、P1、P2、P3，在不扩展存储器、I/O端口，在不使用定时器、中断、串行口时，4个并行端口，32根口线均可用作输入或输出。

作为输出时，除P0口要加上拉电阻外，其余端口与一般的并行输出接口用法相同，但作为输入端口时，必须先向该端口写“1”。

例如P0接有一个输入设备，从P0口输入数据至累加器A中，程序为：MOV P0, #0FFHMOV A, P0若将P0.0位的数据传送至C中，程序为：SETB P0.0MOV C, P0.0五、实验步骤1、连接串行通信电缆和电源线；2、根据图1-1实验线路进行电路连接；3、将C51单片机核心板上的三个开关分别拨到“独立”、“运行”“单片机”；4、打开实验箱上的电源开关。

5、利用Keil C51创建实验程序，并进行编译生成后缀为.HEX的文件；6、利用STC-ISP软件将后缀为.HEX的文件下载到单片机ROM中；7、观察实验现象，并记录。

若实验现象有误请重复第5、6步。

六、参考程序ORG 0000H ;程序的开始LJMP MAIN ;转入主程序ORG 0200H ;主程序的开始MAIN: MOV P1,#00H ;P1口做准备M1: INC P1 ;P1口连接输出计数,LCALL DELAY ;转入延时子程序LJMP M1 ;循环DELAY: MOV R5,#255 ;延时子程序D1: MOV R6,#255DJNZ R6,$DJNZ R5,D1RETEND ;程序体结束七、思考题1、利用其他I/O口实现LED加1点亮功能；2、利用P1端口实现流水灯（左移或右移）功能；3、实现LED其他点亮功能。

单片机串口通信实验报告Abstract本实验旨在通过单片机串口通信的方式，实现两个或多个单片机之间的数据传输与交互。

通过该实验，旨在加深对串口通信的理解，以及掌握单片机串口通信的配置与应用。

1. 实验背景在现代电子产品中，单片机广泛应用于各个领域。

而串口通信作为一种常见的单片机通信方式，被广泛使用。

通过串口通信，单片机可以与其他设备或单片机进行数据传输和通信。

2. 实验目的本实验的目的如下：- 了解串口通信的基本原理和工作方式；- 掌握单片机串口通信的配置方法；- 实现两个或多个单片机之间的数据传输与交互。

3. 实验原理3.1 串口通信的基本原理串口通信通过发送和接收两个引脚实现数据的传输。

典型的串口通信包含一个发送引脚（Tx）和一个接收引脚（Rx）。

发送端将数据通过发送引脚逐位发送，接收端通过接收引脚逐位接收。

3.2 单片机串口通信的配置在单片机中进行串口通信配置，需要设置波特率、数据位、停止位和校验位等参数。

波特率用于控制数据的传输速率，数据位决定发送和接收的数据位数，停止位用于标识数据的停止位，校验位用于检测数据传输的错误。

4. 实验步骤4.1 硬件准备(描述实验所需硬件的准备，例如单片机、串口模块等)4.2 软件配置(描述实验所需软件的配置，例如开发环境、编译器等)4.3 单片机串口通信程序编写(描述如何编写单片机串口通信程序，包括发送和接收数据的代码)4.4 程序下载与调试(描述如何下载程序到单片机，并进行调试)5. 实验结果与分析(描述实验的结果，并进行相应的分析和解释)6. 实验总结通过本实验，我深入了解了串口通信的基本原理和工作方式。

通过编写单片机串口通信程序，实现了两个单片机之间的数据传输与交互。

在实验过程中，我掌握了单片机串口通信的配置方法，并解决了一些可能出现的问题。

通过实验，我加深了对单片机串口通信的理解，并提升了自己的实践能力。

参考文献：(列出参考文献，不需要链接)致谢：(感谢相关人员或机构对实验的支持与帮助)附录：(附上相关的代码、电路图等附加信息)以上为单片机串口通信实验报告，通过该实验，我掌握了串口通信的基本原理和工作方式，以及单片机串口通信的配置与应用方法。

《嵌入式系统原理与实验》实验指导实验三调度器设计基础一、实验目的和要求1.熟练使用Keil C51 IDE集成开发环境，熟练使用Proteus软件。

2.掌握Keil与Proteus的联调技巧。

3.掌握串行通信在单片机系统中的使用。

4.掌握调度器设计的基础知识：函数指针。

二、实验设备1.PC机一套2.Keil C51开发系统一套3.Proteus 仿真系统一套三、实验容1.甲机通过串口控制乙机LED闪烁（1）要求a.甲单片机的K1按键可通过串口分别控制乙单片机的LED1闪烁，LED2闪烁，LED1和LED2同时闪烁，关闭所有的LED。

b.两片8051的串口都工作在模式1，甲机对乙机完成以下4项控制。

i.甲机发送“A”，控制乙机LED1闪烁。

ii.甲机发送“B”，控制乙机LED2闪烁。

iii.甲机发送“C”，控制乙机LED1，LED2闪烁。

iv.甲机发送“C”，控制乙机LED1，LED2停止闪烁。

c.甲机负责发送和停止控制命令，乙机负责接收控制命令并完成控制LED的动作。

两机的程序要分别编写。

d.两个单片机都工作在串口模式1下，程序要先进行初始化，具体步骤如下：i.设置串口模式（SCON）ii.设置定时器1的工作模式（TMOD）iii.计算定时器1的初值iv.启动定时器v.如果串口工作在中断方式，还必须设置IE和ES，并编写中断服务程序。

（2）电路原理图Figure 1 甲机通过串口控制乙机LED闪烁的原理图（3）程序设计提示a.模式1下波特率由定时器控制，波特率计算公式参考：b.可以不用使用中断方式，使用查询方式实现发送与接收，通过查询TI和RI标志位完成。

2.单片机与PC串口通讯及函数指针的使用（1）要求：a.编写用单片机求取整数平方的函数。

b.单片机把计算结果向PC机发送字符串。

c.PC机接收计算结果并显示出来。

d.可以调用Keil C51 stdio.h 中的printf来实现字符串的发送。

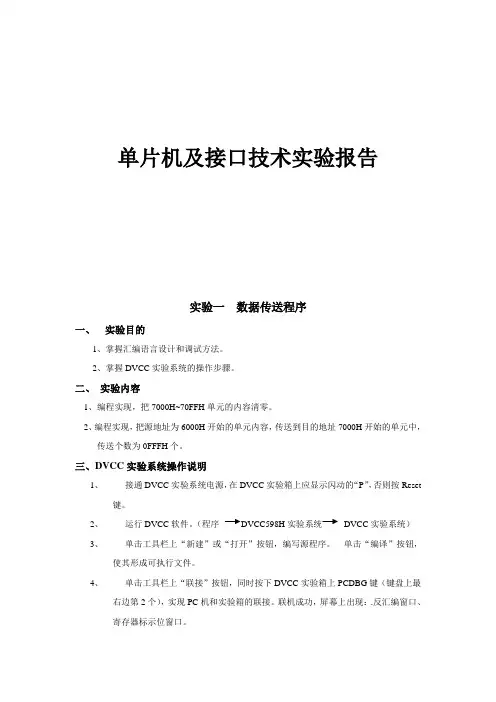

单片机及接口技术实验报告实验一数据传送程序一、实验目的1、掌握汇编语言设计和调试方法。

2、掌握DVCC实验系统的操作步骤。

二、实验内容1、编程实现，把7000H~70FFH单元的内容清零。

2、编程实现，把源地址为6000H开始的单元内容，传送到目的地址7000H开始的单元中，传送个数为0FFFH个。

三、DVCC实验系统操作说明1、接通DVCC实验系统电源，在DVCC实验箱上应显示闪动的“P”，否则按Reset键。

2、运行DVCC软件。

（程序DVCC598H实验系统DVCC实验系统）3、单击工具栏上“新建”或“打开”按钮，编写源程序。

单击“编译”按钮，使其形成可执行文件。

4、单击工具栏上“联接”按钮，同时按下DVCC实验箱上PCDBG键（键盘上最右边第2个），实现PC机和实验箱的联接。

联机成功，屏幕上出现：.反汇编窗口、寄存器标示位窗口。

5、在成功联机后，单击工具栏上“调试”按钮，把最终目标文件装载到实验系统RAM区；或者通过单击菜单栏中的“动态调试”，选择“传送（.EXE）文件”来实现。

6、单击工具栏上“运行”或“单步”按钮，运行实验程序。

7、单击工具栏上“窗口”，选择“显示内部数据窗口”或“显示外部数据窗口”可显示数据窗口。

鼠标右击数据窗口的数据，可设置数据块新地址；鼠标左键单击数据，可修改数据数值。

8、运行完毕，先按实验箱上的复位按钮Reset键，再按PCDBG键，并且点击屏幕上OK，即可退出运行状态。

四、实验程序代码1、把7000H~70FFH单元的内容清零。

程序代码：ORG 0000HAJMP STARTORG 70HSTART: MOV P2, #70H ;送地址高8位到P2端口MOV R0, #00H ;R0=00H,表地址低8位CLR A ;将累加器A清0LOOP: MOVX @R0, A ;将A送入以R0内容为地址的外部RAM.INC R0 ;R0+1-->R0CJNE R0,#00H,LOOP;比较条件转移指令，若R0不等于0,则跳转到LOOPAJMP $ ;暂停END2、编程实现，将源地址为6000H开始的单元，传送到目的地址7000H开始的单元，传送个数为0FFFH个。
