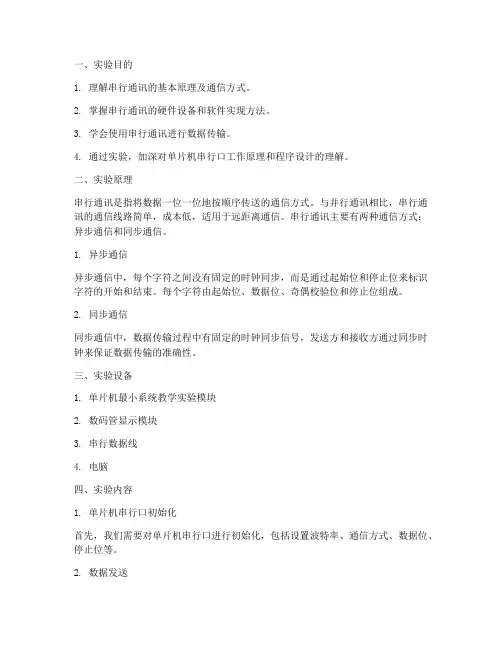

单片机串行通信实验

一、实验目的1. 理解串行通讯的基本原理及通信方式。

2. 掌握串行通讯的硬件设备和软件实现方法。

3. 学会使用串行通讯进行数据传输。

4. 通过实验，加深对单片机串行口工作原理和程序设计的理解。

二、实验原理串行通讯是指将数据一位一位地按顺序传送的通信方式。

与并行通讯相比，串行通讯的通信线路简单，成本低，适用于远距离通信。

串行通讯主要有两种通信方式：异步通信和同步通信。

1. 异步通信异步通信中，每个字符之间没有固定的时钟同步，而是通过起始位和停止位来标识字符的开始和结束。

每个字符由起始位、数据位、奇偶校验位和停止位组成。

2. 同步通信同步通信中，数据传输过程中有固定的时钟同步信号，发送方和接收方通过同步时钟来保证数据传输的准确性。

三、实验设备1. 单片机最小系统教学实验模块2. 数码管显示模块3. 串行数据线4. 电脑四、实验内容1. 单片机串行口初始化首先，我们需要对单片机串行口进行初始化，包括设置波特率、通信方式、数据位、停止位等。

2. 数据发送在单片机程序中，编写数据发送函数，将数据通过串行口发送出去。

3. 数据接收编写数据接收函数，从串行口接收数据。

4. 数据显示将接收到的数据通过数码管显示出来。

5. 双机通信通过两套单片机实验模块，实现双机通信。

一台单片机作为发送方，另一台单片机作为接收方。

五、实验步骤1. 将单片机最小系统教学实验模块和数码管显示模块连接到电脑上。

2. 编写单片机程序，初始化串行口，并设置波特率、通信方式、数据位、停止位等。

3. 编写数据发送函数，将数据通过串行口发送出去。

4. 编写数据接收函数，从串行口接收数据。

5. 编写数据显示函数，将接收到的数据通过数码管显示出来。

6. 编写双机通信程序，实现两台单片机之间的通信。

7. 将程序下载到单片机中，进行实验。

六、实验结果与分析1. 通过实验，成功实现了单片机串行口的初始化、数据发送、数据接收和数据显示。

2. 成功实现了双机通信，两台单片机之间可以相互发送和接收数据。

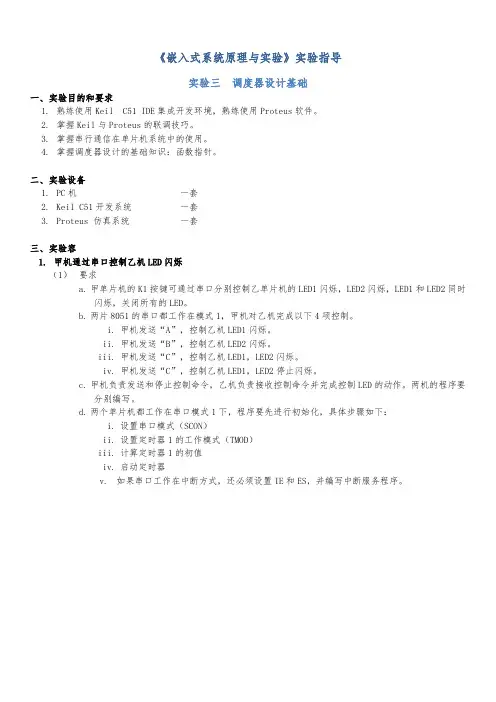

《嵌入式系统原理与实验》实验指导实验三调度器设计基础一、实验目的和要求1.熟练使用Keil C51 IDE集成开发环境，熟练使用Proteus软件。

2.掌握Keil与Proteus的联调技巧。

3.掌握串行通信在单片机系统中的使用。

4.掌握调度器设计的基础知识：函数指针。

二、实验设备1.PC机一套2.Keil C51开发系统一套3.Proteus 仿真系统一套三、实验容1.甲机通过串口控制乙机LED闪烁（1）要求a.甲单片机的K1按键可通过串口分别控制乙单片机的LED1闪烁，LED2闪烁，LED1和LED2同时闪烁，关闭所有的LED。

b.两片8051的串口都工作在模式1，甲机对乙机完成以下4项控制。

i.甲机发送“A”，控制乙机LED1闪烁。

ii.甲机发送“B”，控制乙机LED2闪烁。

iii.甲机发送“C”，控制乙机LED1，LED2闪烁。

iv.甲机发送“C”，控制乙机LED1，LED2停止闪烁。

c.甲机负责发送和停止控制命令，乙机负责接收控制命令并完成控制LED的动作。

两机的程序要分别编写。

d.两个单片机都工作在串口模式1下，程序要先进行初始化，具体步骤如下：i.设置串口模式（SCON）ii.设置定时器1的工作模式（TMOD）iii.计算定时器1的初值iv.启动定时器v.如果串口工作在中断方式，还必须设置IE和ES，并编写中断服务程序。

（2）电路原理图Figure 1 甲机通过串口控制乙机LED闪烁的原理图（3）程序设计提示a.模式1下波特率由定时器控制，波特率计算公式参考：b.可以不用使用中断方式，使用查询方式实现发送与接收，通过查询TI和RI标志位完成。

2.单片机与PC串口通讯及函数指针的使用（1）要求：a.编写用单片机求取整数平方的函数。

b.单片机把计算结果向PC机发送字符串。

c.PC机接收计算结果并显示出来。

d.可以调用Keil C51 stdio.h 中的printf来实现字符串的发送。

uart实验报告
《UART实验报告》
实验目的：通过实验学习串行通信的基本原理，掌握UART通信协议的工作原理和使用方法。

实验设备：单片机开发板、串口调试助手、电脑。

实验原理：UART（Universal Asynchronous Receiver/Transmitter）是一种通用的异步串行通信协议，用于在计算机和外部设备之间进行数据传输。

UART通信协议包括数据位、停止位、奇偶校验位等参数，通过这些参数的设置可以实现不同的通信速率和数据传输方式。

实验步骤：
1. 连接单片机开发板和电脑，打开串口调试助手。

2. 在单片机开发板上编写UART通信程序，设置通信参数。

3. 将单片机开发板通过串口连接到电脑，打开串口调试助手。

4. 在串口调试助手上发送数据，观察单片机开发板接收到的数据。

5. 在单片机开发板上发送数据，观察串口调试助手接收到的数据。

实验结果：
经过实验，我们成功地实现了通过UART通信协议在单片机开发板和电脑之间进行数据传输。

在串口调试助手上发送的数据能够被单片机开发板正确接收，并且在单片机开发板上发送的数据也能够被串口调试助手正确接收。

通过调整通信参数，我们还验证了不同通信速率和数据传输方式对通信效果的影响。

实验总结：
通过本次实验，我们深入了解了UART通信协议的工作原理和使用方法，掌握
了串行通信的基本原理。

在今后的学习和工作中，我们将能够更加熟练地应用UART通信协议进行数据传输，为实际工程应用打下了坚实的基础。

实验6 单片机与PC机间的串行通信一、实验目的1、掌握电平转换器件RS-232的使用方法；2、掌握Proteus VSM虚拟终端(VITUAL TERMINAL)的使用；3、掌握单片机与PC机间的串行通信软硬件设计方法。

二、实验内容实现利用虚拟终端仿真单片机与PC机间的串行通信。

PC机先发送从键盘输入的数据，单片机接收后回发给PC机。

单片机同时将收到的30～39H间的数据转换成0～9的数字显示，其他字符的数据直接显示为其ASCII码。

单片机和PC机进行通信时，要求使用的波特率、传送的位数等相同。

要能够进行数据传送也必须首先测试双方是否可以可靠通信。

可在PC机和单片机上各编制非常短小的程序，具体可分成PC机串行口发送接收程序、单片机串行口发送程序和单片机串行口发送接收程序。

这三个程序能运行通过，即可证明串行口工作正常。

PC机串行口发送接收程序设置串行口为波特率9600、8位数据、1位停止位、无奇偶校验的简单设置。

从键盘接收的字符可从串行口发送出去，从串行口接收的字符在屏幕上显示。

通过让串行口发送线和接收线短接可测试微机串行口，通过让串行口和单片机系统相接，使用此程序可进一步测试单片机的串行通信状况。

具体程序用BASIC编制，简单易懂。

直接输入即可运行。

程序RS232．三、实验电路原理图图7-1 单片机与PC机间电路原理图四、实验步骤1、在PROTEUS中画好电路原理图。

2、串口模型属性设置串口模型属性设置为：波特率―4800；数据位―8；奇偶校验―无；停止位－1，如图7-2所示。

图7-2 串口模型属性设置3、虚拟终端属性设置PCT代表计算机发送数据，PCR用来监视PC接收到的数据，它们的属性设置完全一样，如图7-3所示。

SCMT和SCMR分别是单片机的数据发送和接收终端，用来监视单片机发送和接收的数据，它们的属性设置也完全一样，如图7-4所示。

单片机和PC机双方的波特率、数据位、停止位和检验位等要确保和串口模型的设置一样，并且同单片机程序中串口的设置一致。

单片机双机串行实验报告实验目的：通过单片机实现双机串行通信功能，掌握串行通信的原理、方法和程序设计技巧。

实验原理：双机串行通信是指通过串行口将两台单片机连接起来，实现数据的传输和互动。

常用的串行通信方式有同步串行通信和异步串行通信。

异步串行通信是指通过发送和接收数据时的起始位、停止位和校验位进行数据的传输。

而同步串行通信是指通过外部时钟信号进行数据的同步传输。

实验器材：1.两台单片机开发板（MCU7516）2.两个串口线3.两台计算机实验步骤：1.将两台单片机开发板连接起来，通过串口线连接它们的串行口。

2.在两台计算机上分别打开串口调试助手软件，将波特率设置为相同的数值（例如9600）。

3.在编程软件中，编写两个程序分别用于发送数据和接收数据。

4.在发送数据的程序中，首先要设置串口的波特率、数据位、停止位和校验位，并将数据存储在缓冲区中。

然后利用串口发送数据的指令将数据发送出去。

5.在接收数据的程序中，同样要设置串口的参数。

然后使用串口接收数据的指令将接收到的数据存储在缓冲区中，并将其打印出来。

实验结果与分析：经过实验，我们成功地实现了单片机之间的双机串行通信。

发送数据的单片机将数据发送出去后，接收数据的单片机能够正确地接收到数据，并将其打印出来。

实验中需要注意的是，串口的波特率、数据位、停止位和校验位必须设置为相同的数值。

否则，发送数据的单片机和接收数据的单片机无法正常进行通信。

同时，在实验之前，需要了解单片机开发板支持的串口通信相关的指令和函数。

实验总结：通过本次实验，我们深入了解了单片机之间的双机串行通信原理和方法。

掌握了串口的设置和使用方法，以及相关的指令和函数。

在实验中，我们学会了如何通过串行口实现数据的传输和互动，为今后的单片机应用和开发打下了基础。

同时，我们还发现，双机串行通信在实际应用中有着广泛的用途。

例如，可以通过串行通信实现两台计算机之间的数据传输，或者实现单片机与计算机之间的数据收发。

单片机串口应用实验报告(一)单片机串口应用实验报告引言•介绍单片机串口应用实验的背景和意义•提出实验的目的和重要性实验原理•串口的工作原理和基本概念•单片机与串口通信的原理和方法实验步骤1.准备实验所需材料和工具2.配置单片机与串口的连接3.编写单片机程序，完成串口通信的初始化设置4.设计并实现发送和接收数据的功能5.调试程序，验证通信是否正常实验结果与分析•描述实验过程中的观察和测量结果•对实验结果进行分析和解释实验总结•总结实验的目标、方法和结果•分析实验中可能存在的问题和改进的空间•强调实验对于学习和应用单片机串口的重要性参考资料•列出参考过的相关教材、论文或网络资源以上是关于“单片机串口应用实验报告”的相关文章，希望对您有所帮助。

抱歉，以上是一份简要的实验报告的大纲，以下是对每个部分的详细描述：引言在引言部分，可以简要介绍单片机串口应用实验的背景和意义。

可以提到单片机串口通信在电子产品中的广泛应用，以及为什么学习和掌握串口通信对于创作者和工程师来说非常重要。

实验原理在实验原理部分，可以详细介绍串口的工作原理和基本概念。

可以解释串口是如何通过串行传输数据的，以及常见的串口通信协议。

还可以介绍单片机与串口通信的原理和方法，包括如何将单片机与电脑或其他设备连接进行通信。

实验步骤在实验步骤部分，可以按照以下方式列出实验步骤： 1. 准备实验所需材料和工具：列出实验所需的单片机模块、串口模块、电脑等设备。

2. 配置单片机与串口的连接：描述如何将单片机与串口模块连接起来。

3. 编写单片机程序：详细介绍如何编写单片机程序，并完成串口通信的初始化设置，包括波特率、数据位、校验位等。

4. 设计并实现发送和接收数据的功能：介绍如何设计程序使单片机能够发送和接收数据，可以包括简单的数据收发、数据加工处理等。

5. 调试程序：描述如何进行程序调试，验证通信是否正常，可以介绍使用示波器、串口调试助手等工具。

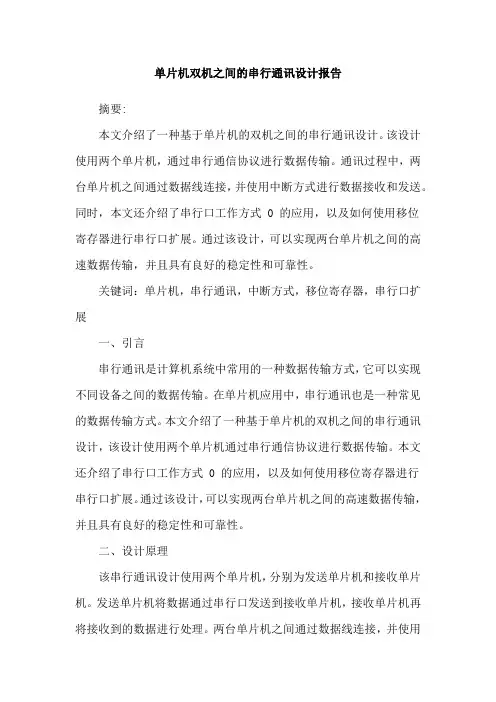

单片机双机之间的串行通讯设计报告摘要:本文介绍了一种基于单片机的双机之间的串行通讯设计。

该设计使用两个单片机，通过串行通信协议进行数据传输。

通讯过程中，两台单片机之间通过数据线连接，并使用中断方式进行数据接收和发送。

同时，本文还介绍了串行口工作方式 0 的应用，以及如何使用移位寄存器进行串行口扩展。

通过该设计，可以实现两台单片机之间的高速数据传输，并且具有良好的稳定性和可靠性。

关键词：单片机，串行通讯，中断方式，移位寄存器，串行口扩展一、引言串行通讯是计算机系统中常用的一种数据传输方式，它可以实现不同设备之间的数据传输。

在单片机应用中，串行通讯也是一种常见的数据传输方式。

本文介绍了一种基于单片机的双机之间的串行通讯设计，该设计使用两个单片机通过串行通信协议进行数据传输。

本文还介绍了串行口工作方式 0 的应用，以及如何使用移位寄存器进行串行口扩展。

通过该设计，可以实现两台单片机之间的高速数据传输，并且具有良好的稳定性和可靠性。

二、设计原理该串行通讯设计使用两个单片机，分别为发送单片机和接收单片机。

发送单片机将数据通过串行口发送到接收单片机，接收单片机再将接收到的数据进行处理。

两台单片机之间通过数据线连接，并使用中断方式进行数据接收和发送。

在串行通讯中，数据是通过串行口进行传输的。

串行口工作方式0 是一种常见的串行口工作方式，它使用移位寄存器进行数据接收和发送。

在移位寄存器中，数据被移位到寄存器中进行传输，从而实现了数据的串行传输。

三、设计实现1. 硬件设计在该设计中，发送单片机和接收单片机分别使用一个串行口进行数据传输。

发送单片机将数据通过串行口发送到接收单片机，接收单片机再将接收到的数据进行处理。

两台单片机之间通过数据线连接，并使用中断方式进行数据接收和发送。

硬件设计主要包括两个单片机、串行口、数据线和中断控制器。

其中，两个单片机分别拥有自己的串行口，并且都能够接收和发送数据。

数据线将两台单片机连接在一起，中断控制器用于处理数据的接收和发送。

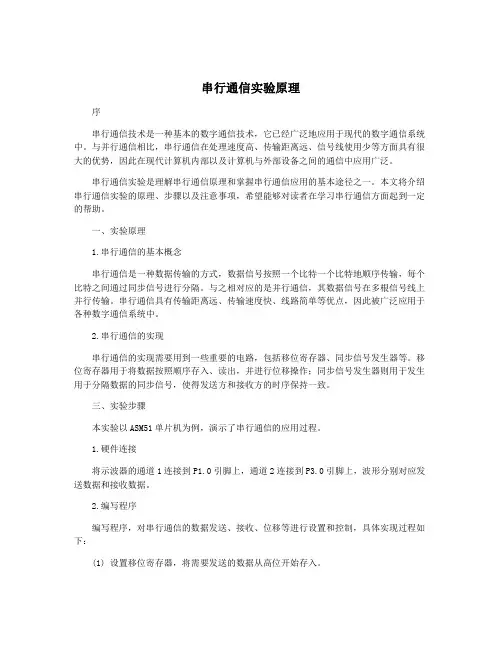

串行通信实验原理序串行通信技术是一种基本的数字通信技术，它已经广泛地应用于现代的数字通信系统中。

与并行通信相比，串行通信在处理速度高、传输距离远、信号线使用少等方面具有很大的优势，因此在现代计算机内部以及计算机与外部设备之间的通信中应用广泛。

串行通信实验是理解串行通信原理和掌握串行通信应用的基本途径之一。

本文将介绍串行通信实验的原理、步骤以及注意事项，希望能够对读者在学习串行通信方面起到一定的帮助。

一、实验原理1.串行通信的基本概念串行通信是一种数据传输的方式，数据信号按照一个比特一个比特地顺序传输，每个比特之间通过同步信号进行分隔。

与之相对应的是并行通信，其数据信号在多根信号线上并行传输。

串行通信具有传输距离远、传输速度快、线路简单等优点，因此被广泛应用于各种数字通信系统中。

2.串行通信的实现串行通信的实现需要用到一些重要的电路，包括移位寄存器、同步信号发生器等。

移位寄存器用于将数据按照顺序存入、读出，并进行位移操作；同步信号发生器则用于发生用于分隔数据的同步信号，使得发送方和接收方的时序保持一致。

三、实验步骤本实验以ASM51单片机为例，演示了串行通信的应用过程。

1.硬件连接将示波器的通道1连接到P1.0引脚上，通道2连接到P3.0引脚上，波形分别对应发送数据和接收数据。

2.编写程序编写程序，对串行通信的数据发送、接收、位移等进行设置和控制，具体实现过程如下：(1) 设置移位寄存器，将需要发送的数据从高位开始存入。

(2) 设置同步信号发生器，发生用于分隔数据的同步信号。

(3) 控制寄存器进行位移操作，将数据按照顺序读出并发送。

(4) 在接收方，需要通过串行口中断方式对接收到的数据进行判断和处理。

3.实验操作按照编写的程序对硬件进行操作，发送一些测试数据，观察示波器上的波形变化，以及数据是否正确接收和处理。

四、实验注意事项1.串行通信实验需要耐心和细心，对硬件和程序进行仔细的连接和设置。

2.在传输数据时，需要保证发送方和接收方的时序保持一致，否则可能会导致数据发送失败或者数据接收错误，因此需要认真设置同步信号发生器。

一、实验目的1. 掌握双机通信的基本原理和实现方法。

2. 熟悉串行通信的硬件接口和软件编程。

3. 通过实验，加深对单片机串行通信的理解和应用。

二、实验原理双机通信是指两台计算机或单片机之间的数据交换。

串行通信是双机通信中常用的一种通信方式，它将数据一位一位地按顺序传送，适合于远距离通信。

本实验采用单片机串行通信，通过串行口实现数据传输。

三、实验设备1. 两套单片机实验装置（如AT89S51单片机最小系统）2. 串行通信线（如RS-232线）3. 串口调试工具（如串口助手）4. 连接线和电源四、实验内容1. 硬件连接将两套单片机实验装置通过串行通信线连接起来，确保连接线正确无误。

2. 软件编程（1）单片机编程编写单片机程序，实现数据的发送和接收。

程序主要包括以下部分：- 初始化串行口：设置波特率、数据位、停止位和校验位等。

- 发送数据：将数据写入发送缓冲区，启动发送。

- 接收数据：检测接收缓冲区是否有数据，读取数据。

（2）PC端编程编写PC端程序，实现数据的发送和接收。

程序主要包括以下部分：- 串口配置：设置串口号、波特率、数据位、停止位和校验位等。

- 发送数据：将数据写入串口缓冲区，启动发送。

- 接收数据：从串口缓冲区读取数据，显示或处理。

3. 调试与测试（1）单片机端调试- 使用串口调试工具，发送数据到单片机。

- 检查单片机接收到的数据是否正确。

（2）PC端调试- 使用串口调试工具，发送数据到PC。

- 检查PC接收到的数据是否正确。

五、实验结果与分析1. 硬件连接硬件连接正确，两套单片机实验装置通过串行通信线连接。

2. 软件编程（1）单片机程序```c// 单片机程序示例（AT89S51）#include <reg51.h>#define BAUDRATE 9600sbit TXD = P3^1; // 发送引脚sbit RXD = P3^0; // 接收引脚void Serial_Init() {TMOD = 0x20; // 定时器1工作在模式2TH1 = 0xFD; // 设置波特率TL1 = 0xFD;TR1 = 1; // 启动定时器1SCON = 0x50; // 设置串行口工作在模式1 }void main() {Serial_Init();while (1) {// 发送数据TXD = 1; // 发送起始位while (!TXD); // 等待发送完成// 发送数据字节for (char i = 0; i < 8; i++) {TXD = 1; // 发送数据位while (!TXD);TXD = 0; // 发送停止位while (!TXD);}// 接收数据RXD = 1; // 接收起始位while (!RXD); // 等待接收完成// 接收数据字节for (char i = 0; i < 8; i++) {RXD = 1; // 接收数据位while (!RXD);RXD = 0; // 接收停止位while (!RXD);}}}```（2）PC端程序```c// PC端程序示例（C#）using System;using System.IO.Ports;class Program {static void Main() {SerialPort serialPort = new SerialPort("COM1", 9600, Parity.None, 8, StopBits.One);serialPort.Open();while (true) {// 发送数据serialPort.WriteLine("Hello, world!");// 接收数据string receivedData = serialPort.ReadLine();Console.WriteLine("Received: " + receivedData);}serialPort.Close();}}```3. 调试与测试通过串口调试工具，发送数据到单片机和PC，检查接收到的数据是否正确。

单片机双机之间的串行通信设计1.引言单片机双机之间的串行通信是指两个或多个单片机之间通过串口进行数据传输和通信的过程。

串行通信是一种逐位传输数据的方式，与并行通信相比，它占用的硬件资源更少，且传输距离较远。

本文将介绍单片机双机之间串行通信的设计过程，包括硬件设计和软件编程。

2.硬件设计串行通信需要使用到两个主要的硬件部件：串口芯片和通信线路。

串口芯片负责将要发送或接收的数据转换成串行数据流，并通过通信线路进行传输。

通信线路通常包括两根传输数据的线路（TX和RX）、地线和时钟线。

2.1串口芯片的选择常用的串口芯片有MAX232、MAX485、CH340等。

选择合适的芯片需要考虑通信距离、通信速率、系统的功耗等因素。

对于较短的通信距离和较低的通信速率，可以选择MAX232芯片；而对于长距离通信和较高的通信速率，可以选择MAX485芯片。

2.2通信线路设计通信线路的设计需要考虑信号的传输质量和抗干扰能力。

通常使用双绞线或者屏蔽线路来减小信号的串扰和干扰。

对于短距离通信，双绞线即可满足需求；而对于长距离通信，需要采用屏蔽线路来减小串扰和干扰。

3.软件设计串行通信的软件设计主要包括通信协议的制定和数据包的格式规定。

3.1通信协议的选择通信协议是指数据传输的一套规则和约定，它规定了数据的格式、传输顺序、误码校验等内容。

常用的通信协议有UART、RS232、SPI、I2C等。

UART是最常用的通信协议，它一般使用异步通信方式，并具有较高的通信速率和稳定性。

3.2数据包的格式规定数据包是一组有意义的数据的集合，它包括起始位、数据位、停止位和校验位等。

起始位用于标识一个数据包的开始，通常为逻辑低电平；数据位用于存储要传输的数据；停止位用于标识数据包的结束，通常为逻辑高电平；校验位用于检测数据传输过程中是否发生错误。

校验位可以是奇校验、偶校验、无校验等。

4.实验步骤4.1连接硬件根据硬件设计部分的要求，将串口芯片和通信线路连接到单片机上。

单片机双机串行实验报告实验报告：单片机双机串行通信实验一、实验目的本实验旨在通过单片机实现双机间的串行通信，包括数据的发送和接收，并利用这种通信方式完成一定的任务。

二、实验原理1.串行通信：串行通信是将数据一个个位发送或接收的方式。

数据通过一个线路逐位发送或接收，可以减少通信所需的线路数目。

2. UART串口通信：UART是通用异步收发传输器(Universal Asynchronous Receiver/Transmitter)的简称，是一种最常用的串口通信方式，通常用于单片机与计算机、单片机与单片机之间的通信。

3.串口模块：串口模块是负责将数据转变为串行传输的硬件模块，包括发送端和接收端。

通过设置波特率、数据位、校验位和停止位等参数，可以实现数据的可靠传输。

4.单片机串口通信：单片机内部集成了UART串口通信接口，只需要通过相应的寄存器配置，可以实现串口通信功能。

5.双机串行通信：双机串行通信是通过串口将两台单片机进行连接，一台单片机作为发送端，负责将数据发送出去；另一台单片机作为接收端，负责接收并处理发送的数据。

三、实验器材与软件1.实验器材：两台单片机、USB转TTL模块、杜邦线若干。

2. 实验软件：Keil C51集成开发环境。

四、实验内容与步骤1.配置发送端单片机（1）连接单片机和USB转TTL模块，将USB转TTL模块的TXD端连接到单片机的P3口，将GND端连接到单片机的地线。

（2）在Keil C51环境下创建新工程，编写发送端程序。

（3）配置串口通信的波特率、数据位、校验位和停止位，并打开串口发送中断。

（4）循环发送指定的数据。

2.配置接收端单片机（1）连接单片机和USB转TTL模块，将USB转TTL模块的RXD端连接到单片机的P3口，将GND端连接到单片机的地线。

（2）在Keil C51环境下创建新工程，编写接收端程序。

（3）配置串口通信的波特率、数据位、校验位和停止位，并打开串口接收中断。

一、实验目的1. 理解串行通信的基本原理和常用协议。

2. 掌握单片机串行口的工作方式及其程序设计。

3. 通过实际操作，实现单片机之间的串行通信，验证通信协议的正确性。

4. 学习串行通信在实际应用中的调试和故障排除方法。

二、实验设备1. 单片机开发板（如STC89C52、AT89C51等）2. 串行通信模块（如MAX232、CH340等）3. 连接线（杜邦线、串行线等）4. 电脑（用于调试程序）5. 串口调试工具（如串口助手、PuTTY等）三、实验原理串行通信是指数据在一条线路上按位顺序传送，一次只能传送一位。

与并行通信相比，串行通信具有成本低、传输距离远、易于实现等优点。

串行通信的常见协议有RS-232、RS-485、I2C、SPI等。

本实验采用RS-232协议，通过单片机的串行口实现数据的发送和接收。

四、实验步骤1. 硬件连接将单片机的串行口（如RXD、TXD）与串行通信模块的RXD、TXD引脚相连，并通过杜邦线连接到电脑的串口。

2. 软件设计（1）编写单片机程序，实现数据的发送和接收。

（2）编写电脑端程序，用于发送和接收数据。

3. 程序调试（1）将单片机程序烧写到单片机中。

（2）在电脑端打开串口调试工具，设置波特率、数据位、停止位、校验位等参数。

（3）通过串口调试工具发送数据，观察单片机接收到的数据是否正确。

4. 实验结果分析通过实验，成功实现了单片机之间的串行通信。

在调试过程中，遇到以下问题：（1）波特率设置不正确：波特率设置错误会导致数据无法正确接收。

通过查阅相关资料，找到了正确的波特率设置方法。

（2）串行口初始化错误：串行口初始化参数设置错误会导致通信中断。

通过查阅相关资料，找到了正确的初始化方法。

（3）数据接收错误：数据接收过程中，可能出现乱码现象。

通过检查程序代码，发现是数据接收缓冲区溢出导致的。

通过调整接收缓冲区大小，解决了该问题。

五、实验总结通过本次实验，掌握了单片机串行通信的基本原理和编程方法。

单片机串行口实验报告实验总结一、实验目的本实验旨在让学生了解单片机串行口的基本原理和应用，掌握单片机串行口的编程方法，培养学生动手实践和解决问题的能力。

二、实验器材1. STC89C52单片机开发板2. 电脑串口线3. 电脑终端仿真软件Tera Term三、实验原理串行口是单片机与外部设备进行通信的重要接口之一。

串行口通信是指将数据一个位一个地传输，每个数据位之间有一个时钟脉冲来同步传输。

常见的串行通信协议有RS232、RS485、SPI等。

本实验主要涉及到RS232协议。

四、实验内容1. 实现单片机向电脑发送数据并显示。

2. 实现电脑向单片机发送数据并控制LED灯闪烁。

五、实验步骤1. 连接STC89C52单片机开发板和电脑，使用Tera Term打开串口终端。

2. 编写程序，设置单片机的串行口通信参数（波特率、数据位数、停止位数等），并利用SendData函数向电脑发送数据。

3. 在Tera Term中设置相应的串口参数，并打开“local echo”选项，以便观察单片机发送的数据。

4. 编写程序，接收电脑发送的数据，并根据接收到的数据控制LED灯闪烁。

5. 在Tera Term中输入相应的命令，向单片机发送数据，观察LED灯的闪烁情况。

六、实验结果1. 实现了单片机向电脑发送数据并显示。

2. 实现了电脑向单片机发送数据并控制LED灯闪烁。

七、实验总结本实验使我对串行口通信有了更深入的理解，掌握了单片机串行口编程方法。

同时也锻炼了我的动手能力和解决问题的能力。

在实验过程中还需要注意串口参数设置和通信协议选择等问题，加深了我对这些知识点的理解。

一、实验目的1. 了解串口通信的基本原理和作用。

2. 掌握单片机串口通信的编程方法。

3. 通过实验验证串口通信的可靠性和稳定性。

二、实验原理串口通信是指通过串行通信接口进行的数据传输方式。

串口通信具有传输速率较低、通信距离较近等特点，但具有简单、可靠、易于实现等优点。

在单片机应用中，串口通信广泛应用于数据采集、设备控制、远程通信等领域。

单片机串口通信的基本原理是：通过单片机的串行通信接口（如UART、USART等）发送和接收数据。

串口通信的数据格式通常包括起始位、数据位、奇偶校验位和停止位。

三、实验设备1. 单片机开发板（如STC89C52、STM32等）2. 串口调试助手（如PuTTY、串口调试助手等）3. 仿真软件（如Proteus、Keil等）四、实验内容1. 串口通信硬件连接2. 串口通信软件编程3. 串口通信调试与验证五、实验步骤1. 硬件连接（1）将单片机的TXD、RXD、GND等引脚与计算机的串口通信线相连。

（2）将计算机的串口通信线与串口调试助手相连。

2. 软件编程（1）在仿真软件中编写单片机程序，实现数据的发送和接收。

（2）在串口调试助手中编写程序，实现数据的发送和接收。

3. 调试与验证（1）在仿真软件中运行单片机程序，观察串口调试助手中的数据是否正确接收。

（2）修改单片机程序，改变发送和接收的数据，验证串口通信的可靠性。

六、实验结果与分析1. 实验结果通过实验，成功实现了单片机与计算机之间的串口通信。

在串口调试助手中，可以观察到单片机发送的数据被正确接收，同时也可以向单片机发送数据。

2. 实验分析（1）实验验证了单片机串口通信的可靠性和稳定性。

（2）实验过程中，需要注意波特率、数据位、停止位等参数的设置，以保证通信的准确性。

（3）实验过程中，可以尝试不同的通信协议，如ASCII码、十六进制等，以适应不同的应用场景。

七、实验心得1. 串口通信是一种简单、可靠的数据传输方式，在单片机应用中具有广泛的应用前景。

PC和单片机的串行通信设计一．PC和单片机的通信单片机的串行口除了可用作与其他单片机的通信外，还能作为与普通计算机通信的通道，从而使得单片机在通信与控制领域得到了广泛的应用。

串行通讯方式具有使用线路少、成本低，适合远程传输。

PC机与单片机之间由RS-232C接口相连，在计算机的串行口都是公头，称为DB－9P。

而可插入公头的是母头，称为DB－9S。

计算机通过串口软件发送和显示数据，发送的数据通过晶片MAX232传到单片机中，并由LED数码管显示出来。

二．系统设计1.系统方案单片机与计算机之间的串行通信实验框图如图1所示：图1 PC与单片机的串行通信实验框图实验主要实现计算机向单片机发送一些数据并在LED数码管中显示出来，另外，在按键的控制下，单片机向计算机发送一行字符串并在计算机中显示出来。

通过本次试验，来验证单片机与计算机之间的串行通信。

2.硬件实现（1）单片机AT89S51介绍图2 单片机AT89S51引脚图MCS-51单片机是美国Intel公司于1980年推出的产品，AT89S51是目前比较流行的内核系列兼容的单片机。

AT89S51是一个低功耗高性能CMOS8位单片机，具有如下特点：40个引脚，8KBFlash片内程序存储器，128B的随机存取数据存储器，32个外部双向I/O口，5个中断优先级，2层中断嵌套中断，2个16位可编程定时计数器，2个全双工串行通信口，看门狗电路，片内时钟振荡器。

图3 单片机AT89S51结构框图（2）复位电路AT89S51单片机的第9脚（RST）为复位引脚，系统上电后，时钟电路开始工作，只要RST 引脚上出现大于两个机器周期时间的高电平即可引起单片机执行复位操作。

有两种方法可以使AT89S51单片机复位，即在RST引脚加上大于两个机器周期时间的高电平或WDT计数溢出。

单片机复位后，PC=0000H，CPU从程序存储器的0000H开始取指执行。

复位后，单片机内部各SFR 的值如表2.3所示。

信息工程学院实验报告课程名称：单片机原理及接口实验项目名称：串口通信实验实验时间：2017.5一、实验目的:1．了解什么是串口，串口的作用等。

2、了解串口通信的相关概念3、利用keil软件，熟悉并掌握中串口通信的使用4、通过实验，熟悉串口通信程序的格式，串口通信的应用等二、实验原理1、串口通信概念：单片机应用与数据采集或工业控制时，往往作为前端机安装在工业现场，远离主机，现场数据采用串行通信方式发往主机进行处理，以降低通信成本，提高通信可靠性。

如下图所示。

2、串口数据通信方式及特点★数据通信方式有两种：并行通信与串行通信★并行通信：所传送数据的各位同时发送或接收，数据有多少位就需要多少根数据线。

特点：速度快，成本高，适合近距离传输如计算机并口，打印机，8255 。

★串行通信：所传送数据的各位按顺序一位一位地发送或接收。

只需一根数据，一根地线，共2 根特点：成本低，硬件方便，适合远距离通信，传输速度低。

串行通信与并行通信示意图如下：成绩：指导老师(签名)：3、串行通信基本格式①单工通信：数据只能单向传送。

②半双工通信：通信是双向的，但每一时刻，数据流通的方向是单向的。

③全双工通信：允许数据同时在两个方向流动，即通信双方的数据发送和接收是同时进行的。

4、异步串行通信/同步串行通信①异步串行通信：异步串行通信采用如下的帧结构：起始位+ 8位数据位+ 停止位或起始位+ 9位数据位+ 停止位其中：起始位为低电平，停止位为高电平。

优点：硬件结构简单缺点：传输速度慢②同步串行通信：在同步通信中，发送方在数据或字符开始处就用同步字符(常约定1～2个字节)指示一帧的开始，由时钟来实现发送端和接收端同步，接收方一旦检测到与规定的同步字符符合，下面就连续按顺序传送若干个数据，最后发校验字节。

见下图：5、串行通信过程与UART基本的计算机异步串行通信系统中，两台计算机之间通过三根信号线TxD、RxD和GND连接起来，TxD与GND构成发送线路，RxD与GND构成接收线路。
