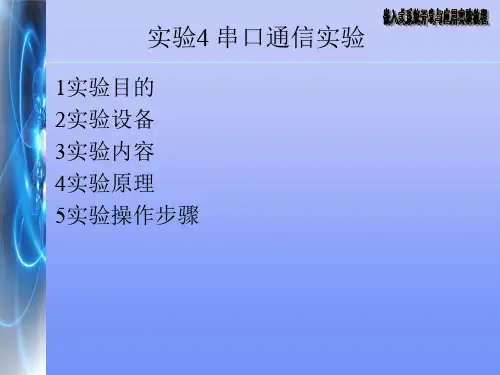

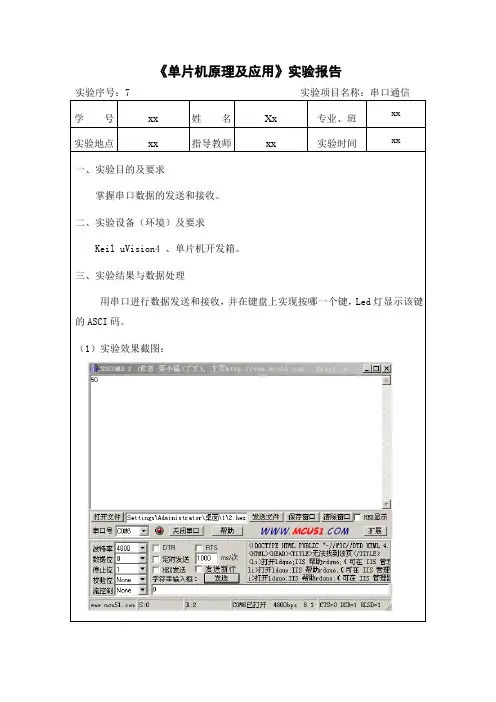

实验四-串口通信实验

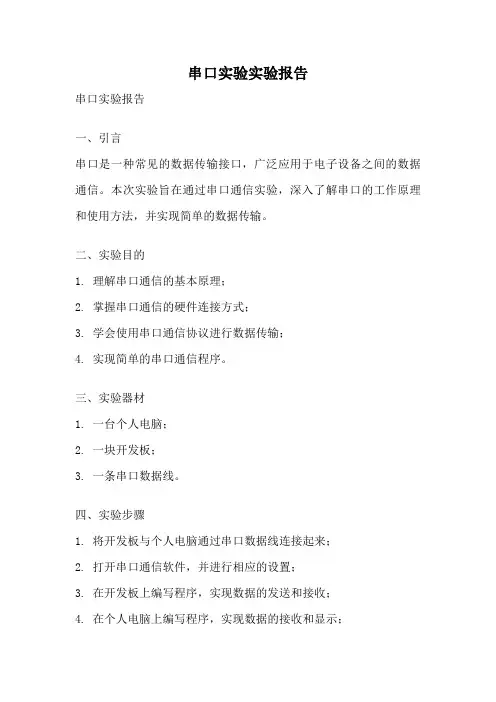

串口实验实验报告串口实验报告一、引言串口是一种常见的数据传输接口，广泛应用于电子设备之间的数据通信。

本次实验旨在通过串口通信实验，深入了解串口的工作原理和使用方法，并实现简单的数据传输。

二、实验目的1. 理解串口通信的基本原理；2. 掌握串口通信的硬件连接方式；3. 学会使用串口通信协议进行数据传输；4. 实现简单的串口通信程序。

三、实验器材1. 一台个人电脑；2. 一块开发板；3. 一条串口数据线。

四、实验步骤1. 将开发板与个人电脑通过串口数据线连接起来；2. 打开串口通信软件，并进行相应的设置；3. 在开发板上编写程序，实现数据的发送和接收；4. 在个人电脑上编写程序，实现数据的接收和显示；5. 进行数据传输实验，观察数据是否能正常传输。

五、实验结果与分析经过实验，我们成功地实现了串口通信，并能够正常地进行数据传输。

通过观察数据接收端的显示，我们可以清晰地看到发送端发送的数据被准确地接收并显示出来。

这说明我们的串口通信实验是成功的。

六、实验总结通过本次实验，我们深入了解了串口通信的原理和使用方法，并成功地实现了串口通信的数据传输。

串口通信在电子设备之间的数据传输中有着广泛的应用，掌握串口通信技术对于我们的学习和工作都具有重要的意义。

七、参考文献[1] XXXX. 串口通信原理与应用[M]. 电子工业出版社, 2010.八、致谢感谢实验中给予我们帮助和指导的老师和同学们，没有你们的支持，我们无法顺利完成本次实验。

九、附录实验中使用的程序代码如下：发送端代码：```c#include <stdio.h>#include <stdlib.h>#include <string.h>#include <Windows.h>int main(){HANDLE hSerial;DCB dcbSerialParams = { 0 };COMMTIMEOUTS timeouts = { 0 };// 打开串口hSerial = CreateFile("COM1", GENERIC_READ | GENERIC_WRITE, 0, NULL, OPEN_EXISTING, FILE_ATTRIBUTE_NORMAL, NULL);if (hSerial == INVALID_HANDLE_VALUE){printf("无法打开串口\n");return 1;}// 配置串口参数dcbSerialParams.DCBlength = sizeof(dcbSerialParams);if (!GetCommState(hSerial, &dcbSerialParams)) {printf("无法获取串口参数\n");return 1;}dcbSerialParams.BaudRate = CBR_9600;dcbSerialParams.ByteSize = 8;dcbSerialParams.StopBits = ONESTOPBIT;dcbSerialParams.Parity = NOPARITY;if (!SetCommState(hSerial, &dcbSerialParams)) {printf("无法设置串口参数\n");return 1;}// 设置串口超时时间timeouts.ReadIntervalTimeout = 50;timeouts.ReadTotalTimeoutConstant = 50;timeouts.ReadTotalTimeoutMultiplier = 10;timeouts.WriteTotalTimeoutConstant = 50;timeouts.WriteTotalTimeoutMultiplier = 10;if (!SetCommTimeouts(hSerial, &timeouts)){printf("无法设置串口超时时间\n");return 1;}// 发送数据char data[] = "Hello, Serial!";DWORD bytesWritten;if (!WriteFile(hSerial, data, strlen(data), &bytesWritten, NULL)){printf("无法发送数据\n");return 1;}// 关闭串口CloseHandle(hSerial);return 0;}```接收端代码：```c#include <stdio.h>#include <stdlib.h>#include <string.h>#include <Windows.h>int main(){HANDLE hSerial;DCB dcbSerialParams = { 0 };COMMTIMEOUTS timeouts = { 0 };// 打开串口hSerial = CreateFile("COM1", GENERIC_READ | GENERIC_WRITE, 0, NULL, OPEN_EXISTING, FILE_ATTRIBUTE_NORMAL, NULL);if (hSerial == INVALID_HANDLE_VALUE){printf("无法打开串口\n");return 1;}// 配置串口参数dcbSerialParams.DCBlength = sizeof(dcbSerialParams);if (!GetCommState(hSerial, &dcbSerialParams)){printf("无法获取串口参数\n");return 1;}dcbSerialParams.BaudRate = CBR_9600;dcbSerialParams.ByteSize = 8;dcbSerialParams.StopBits = ONESTOPBIT;dcbSerialParams.Parity = NOPARITY;if (!SetCommState(hSerial, &dcbSerialParams)) {printf("无法设置串口参数\n");return 1;}// 设置串口超时时间timeouts.ReadIntervalTimeout = 50;timeouts.ReadTotalTimeoutConstant = 50;timeouts.ReadTotalTimeoutMultiplier = 10;timeouts.WriteTotalTimeoutConstant = 50;timeouts.WriteTotalTimeoutMultiplier = 10;if (!SetCommTimeouts(hSerial, &timeouts)){printf("无法设置串口超时时间\n");return 1;}// 接收数据char data[100];DWORD bytesRead;if (!ReadFile(hSerial, data, sizeof(data), &bytesRead, NULL)){printf("无法接收数据\n");return 1;}// 显示接收到的数据printf("接收到的数据：%s\n", data);// 关闭串口CloseHandle(hSerial);return 0;}```十、联系方式作者：XXXEmail：XXX。

串口通信实验报告串口通信实验报告一、引言串口通信是一种常用的数据传输方式，广泛应用于计算机与外部设备之间的数据交互。

本实验旨在通过对串口通信的实际操作，掌握串口通信的基本原理和实现方法。

二、实验目的1. 理解串口通信的基本原理；2. 学会使用串口通信的相关指令和函数；3. 掌握串口通信的实际应用。

三、实验器材与软件1. 单片机开发板；2. 电脑；3. 串口线；4. 串口调试助手软件。

四、实验步骤1. 连接单片机开发板和电脑，使用串口线将它们连接起来；2. 打开串口调试助手软件，设置串口参数（波特率、数据位、停止位等）；3. 在单片机开发板上编写相应的程序，实现串口通信功能；4. 将程序下载到单片机开发板上，并启动程序；5. 在串口调试助手软件中发送数据，并观察单片机开发板上的反应；6. 分析实验结果，总结串口通信的特点和应用。

五、实验结果与分析经过实验，我们成功地实现了串口通信功能。

在串口调试助手软件中发送数据时，单片机开发板能够正确接收并处理数据，并作出相应的反馈。

通过实验结果的分析，我们可以得出以下结论：1. 串口通信具有较高的可靠性和稳定性，适用于长距离数据传输；2. 串口通信的速度较慢，适用于对数据传输速度要求不高的场景；3. 串口通信可以实现双向数据传输，方便实现设备之间的数据交互。

六、实验心得本次实验让我对串口通信有了更深入的了解。

通过实际操作，我掌握了串口通信的基本原理和实现方法，并学会了使用串口调试助手软件进行串口通信调试。

在实验过程中，我遇到了一些问题，例如串口参数设置不正确导致通信失败等。

但通过不断调试和排查，最终成功解决了这些问题。

这让我更加明白了实验的重要性，只有亲自动手去实践，才能真正掌握知识。

通过这次实验，我还意识到串口通信在现实生活中的广泛应用。

无论是计算机与外部设备的数据交互，还是嵌入式系统的开发，串口通信都扮演着重要的角色。

因此，掌握串口通信技术对于我们的学习和工作都具有重要意义。

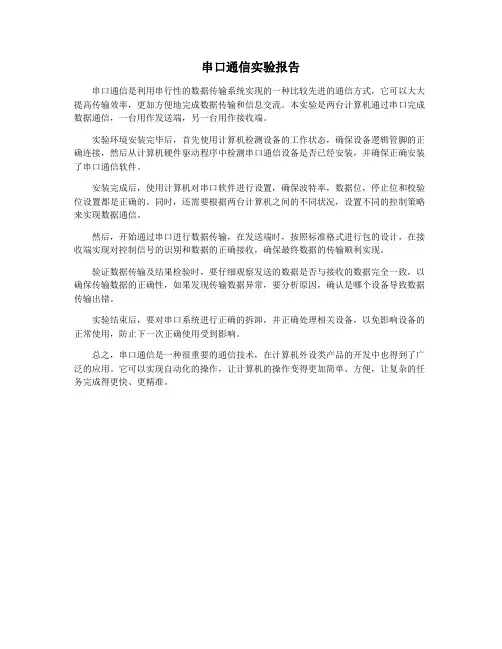

串口通信实验报告
串口通信是利用串行性的数据传输系统实现的一种比较先进的通信方式，它可以大大提高传输效率，更加方便地完成数据传输和信息交流。

本实验是两台计算机通过串口完成数据通信，一台用作发送端，另一台用作接收端。

实验环境安装完毕后，首先使用计算机检测设备的工作状态，确保设备逻辑管脚的正确连接，然后从计算机硬件驱动程序中检测串口通信设备是否已经安装，并确保正确安装了串口通信软件。

安装完成后，使用计算机对串口软件进行设置，确保波特率，数据位，停止位和校验位设置都是正确的。

同时，还需要根据两台计算机之间的不同状况，设置不同的控制策略来实现数据通信。

然后，开始通过串口进行数据传输，在发送端时，按照标准格式进行包的设计，在接收端实现对控制信号的识别和数据的正确接收，确保最终数据的传输顺利实现。

验证数据传输及结果检验时，要仔细观察发送的数据是否与接收的数据完全一致，以确保传输数据的正确性，如果发现传输数据异常，要分析原因，确认是哪个设备导致数据传输出错。

实验结束后，要对串口系统进行正确的拆卸，并正确处理相关设备，以免影响设备的正常使用，防止下一次正确使用受到影响。

总之，串口通信是一种很重要的通信技术，在计算机外设类产品的开发中也得到了广泛的应用。

它可以实现自动化的操作，让计算机的操作变得更加简单、方便，让复杂的任务完成得更快、更精准。

串口实验实验报告串口实验报告【引言】串口通信是一种常见的数据传输方式，它通过串行传输比特流来实现设备之间的通信。

在本次实验中，我们将通过串口实验来了解串口通信的原理和应用。

【实验目的】本次实验的目的是掌握串口通信的基本原理和使用方法，了解串口通信在实际应用中的作用。

【实验器材】1. 串口模块2. 电脑3. 串口线4. 软件调试工具【实验步骤】1. 连接串口模块和电脑：将串口模块与电脑通过串口线相连。

2. 打开串口调试工具：在电脑上打开串口调试工具，并选择正确的串口号和波特率。

3. 配置串口参数：根据实际需求，设置串口的数据位、校验位、停止位等参数。

4. 发送数据：通过串口调试工具发送数据，观察数据是否成功发送。

5. 接收数据：通过串口调试工具接收数据，确认数据是否成功接收。

6. 分析结果：根据实际情况，分析串口通信的数据传输情况，并记录实验结果。

【实验结果】经过实验，我们成功地使用串口模块进行了数据的发送和接收。

通过串口调试工具，我们可以清晰地观察到数据的传输过程，并确认数据的准确性。

【实验总结】通过本次实验，我们深入了解了串口通信的原理和应用。

串口通信在各个领域都有广泛的应用，例如工业自动化、电子设备控制等。

掌握串口通信的基本原理和使用方法对我们的学习和工作具有重要意义。

【实验感想】本次实验让我更加深入地理解了串口通信的工作原理和使用方式。

通过实际操作，我对串口通信有了更清晰的认识，并对其在实际应用中的作用有了更深刻的理解。

通过这次实验，我也更加意识到了实验的重要性和学习的必要性。

【参考文献】1. 《串口通信原理及应用》2. 《串口通信技术与应用》3. 《串口通信实验教程》【致谢】感谢实验指导老师对本次实验的悉心指导，也感谢实验室的同学们在实验过程中给予我的帮助和支持。

他们的支持和鼓励是我完成本次实验的动力来源。

【附录】实验中使用的串口调试工具下载链接：[下载链接]（请自行搜索并下载合适的串口调试工具）以上为本次串口实验的实验报告，通过这次实验，我们对串口通信有了更清晰的认识，并掌握了串口通信的基本原理和使用方法。

一、实验目的1. 理解串行通讯的基本原理和通信方式。

2. 掌握串行通讯的硬件设备和软件实现方法。

3. 学会使用串行通讯进行数据传输。

4. 通过实验，提高动手能力和分析问题、解决问题的能力。

二、实验原理串行通讯是指用一条数据传输线将数据一位一位地按顺序传送的通信方式。

与并行通讯相比，串行通讯具有线路简单、成本低等优点。

串行通讯的基本原理如下：1. 异步串行通讯：每个字符独立发送，字符间有时间间隔，不需要同步信号。

每个字符由起始位、数据位、奇偶校验位和停止位组成。

2. 同步串行通讯：数据块作为一个整体发送，需要同步信号。

同步串行通讯分为两种方式：面向字符方式和面向比特方式。

三、实验设备1. 计算机：一台2. 串行通讯设备：串行数据线、串行接口卡、串口调试助手等3. 单片机实验平台：一台4. 数码管显示模块：一个四、实验内容1. 异步串行通讯实验（1）硬件连接：将计算机的串口与单片机实验平台的串行接口连接。

（2）软件设计：编写程序，实现单片机向计算机发送数据，计算机接收数据并显示在屏幕上。

（3）实验步骤：a. 设置串行通信参数：波特率、数据位、停止位、奇偶校验位等。

b. 编写发送程序，实现单片机向计算机发送数据。

c. 编写接收程序，实现计算机接收数据并显示在屏幕上。

2. 同步串行通讯实验（1）硬件连接：与异步串行通讯实验相同。

（2）软件设计：编写程序，实现单片机向计算机发送数据块，计算机接收数据块并显示在屏幕上。

（3）实验步骤：a. 设置串行通信参数：波特率、数据位、停止位、奇偶校验位等。

b. 编写发送程序，实现单片机向计算机发送数据块。

c. 编写接收程序，实现计算机接收数据块并显示在屏幕上。

3. 双机通讯实验（1）硬件连接：将两台单片机实验平台通过串行数据线连接。

（2）软件设计：编写程序，实现两台单片机之间相互发送和接收数据。

（3）实验步骤：a. 设置串行通信参数：波特率、数据位、停止位、奇偶校验位等。

关于串口的实验报告1. 实验目的本实验的目的是通过学习并实践串口通信的基本原理和方法，加深对串口通信的理解，掌握串口通信的使用技巧和开发工具。

同时，了解串口通信在实际应用中的重要性和应用场景。

2. 实验原理串口是一种用于计算机与外部设备之间进行数据通信的接口标准。

在计算机中，串口通常通过RS-232或RS-485等标准来实现。

串口通信采用的是异步通信方式，即接收方和发送方的时钟不同步，通过发送和接收的数据包中的控制信息来实现数据的传输。

串口通信的基本原理如下：- 串口通信通过一个物理接口连接计算机和外部设备。

- 通信数据被分为一个个字节进行传输，每个字节由一定的控制信息和实际数据组成。

- 发送方通过发送字节的方式将数据发送给接收方。

- 接收方通过接收字节的方式将数据接收并进行处理。

3. 实验步骤步骤一：准备实验环境为了进行串口通信的实验，我们需要准备以下工具和设备：- 一台计算机- 一个串口转USB转换器- 一个外部设备（如Arduino、传感器等）步骤二：安装串口驱动程序在开始实验之前，我们需要安装串口转USB转换器所需的驱动程序。

驱动程序的安装方式因不同的设备而有所差异，一般可以通过官方网站下载并按照说明进行安装。

步骤三：编写串口通信程序根据所使用的编程语言和开发工具，编写一个简单的串口通信程序。

该程序应包括以下功能：- 打开指定的串口端口- 配置串口的波特率、数据位、停止位等参数- 循环读取串口接收缓冲区中的数据，并进行处理- 将需要发送的数据写入串口发送缓冲区步骤四：测试串口通信将串口转USB转换器插入计算机，并将外部设备连接至串口转USB转换器。

运行编写好的串口通信程序，并观察实验结果。

测试串口通信的方法可以有很多，可以通过发送和接收数据包来验证通信是否正常。

步骤五：总结与分析根据实验结果，总结并分析串口通信的性能和应用场景。

可以考虑以下问题：- 串口通信在哪些领域得到了广泛应用？- 串口通信有哪些特点和优势？- 在实际应用中，串口通信可能遇到哪些常见问题，如何解决？4. 实验结论通过本实验，我们了解了串口通信的基本原理和实际应用方法。

串口通信实验报告[学习]本篇实验报告主要介绍串口通信实验的过程和结果。

在本次实验中，我们使用了Arduino Uno和Python编程进行串口通信，并成功实现了数据的发送和接收。

1. 实验设备和材料（1）Arduino Uno主板（2）USB线（3）Python IDE和安装了pyserial库的计算机（4）电阻、LED等基础电路元件2. 实验原理2.1 串口通信串口通信是一种在计算机或嵌入式系统之间进行数据交换的通信方式。

串口通信的本质是将数据流转换成逐位传输的电信号，包括RS-232、RS-485、USB、I2C（IIC）等协议，应用广泛。

在PC端，串口通信需要通过串口接口（如COM1、COM2等）进行连接，并在软件中指定相应的串口号和波特率等参数。

在嵌入式系统中，USART等通信接口直接与CPU进行连接，数据收发方式也需要根据具体接口和协议进行配置。

Arduino Uno主板上带有1个可编程串口，可控制和监视设备。

通过串口通信，可以实现数据的发送和接收。

在Arduino IDE中，使用Serial.begin()方法设置串口的波特率。

使用Serial.print()和Serial.println()方法发送数据，使用Serial.read()方法接收数据。

Python是一种高级编程语言，支持串口通信。

可以使用pyserial库实现串口通信。

在Python程序中，使用串口对象的write()方法发送数据，使用read()方法接收数据。

3. 实验步骤3.1 连接硬件将Arduino Uno主板连接到计算机，并使用USB线将其与计算机连接。

3.2 编写Arduino程序打开Arduino IDE，编写程序。

本次实验中，我们编写了一个简单的程序，使LED灯交替闪烁。

程序如下所示：void setup() {pinMode(13, OUTPUT);Serial.begin(9600);}void loop() {digitalWrite(13, HIGH);delay(1000);digitalWrite(13, LOW);delay(1000);Serial.println("LED Blinking");}程序中，我们使用Serial.println()方法输出字符串信息。

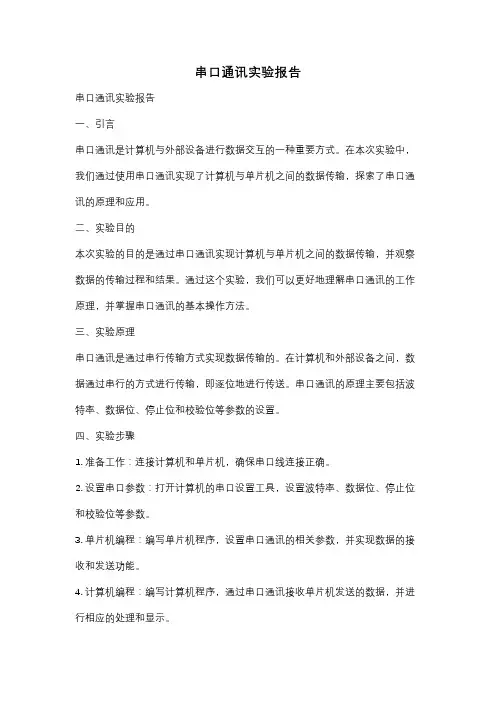

串口通讯实验报告串口通讯实验报告一、引言串口通讯是计算机与外部设备进行数据交互的一种重要方式。

在本次实验中，我们通过使用串口通讯实现了计算机与单片机之间的数据传输，探索了串口通讯的原理和应用。

二、实验目的本次实验的目的是通过串口通讯实现计算机与单片机之间的数据传输，并观察数据的传输过程和结果。

通过这个实验，我们可以更好地理解串口通讯的工作原理，并掌握串口通讯的基本操作方法。

三、实验原理串口通讯是通过串行传输方式实现数据传输的。

在计算机和外部设备之间，数据通过串行的方式进行传输，即逐位地进行传送。

串口通讯的原理主要包括波特率、数据位、停止位和校验位等参数的设置。

四、实验步骤1. 准备工作：连接计算机和单片机，确保串口线连接正确。

2. 设置串口参数：打开计算机的串口设置工具，设置波特率、数据位、停止位和校验位等参数。

3. 单片机编程：编写单片机程序，设置串口通讯的相关参数，并实现数据的接收和发送功能。

4. 计算机编程：编写计算机程序，通过串口通讯接收单片机发送的数据，并进行相应的处理和显示。

5. 实验验证：运行单片机程序和计算机程序，观察数据的传输过程和结果，验证串口通讯的正确性。

五、实验结果与分析经过实验，我们成功地实现了计算机与单片机之间的数据传输。

通过串口通讯，我们可以将计算机上的数据发送到单片机上，并从单片机上接收到数据，实现了双向的数据交互。

我们还观察到，在不同的串口参数设置下，数据传输的速度和稳定性会有所差异。

六、实验应用串口通讯在现实生活中有着广泛的应用。

例如，我们可以通过串口通讯将计算机连接到打印机或扫描仪上，实现打印和扫描功能。

此外，串口通讯还可以应用于工业自动化控制、仪器仪表通讯等领域。

七、实验总结通过本次实验，我们深入了解了串口通讯的原理和应用，并成功地实现了计算机与单片机之间的数据传输。

通过实验，我们掌握了串口通讯的基本操作方法，并对串口通讯的参数设置和数据传输过程有了更深入的理解。

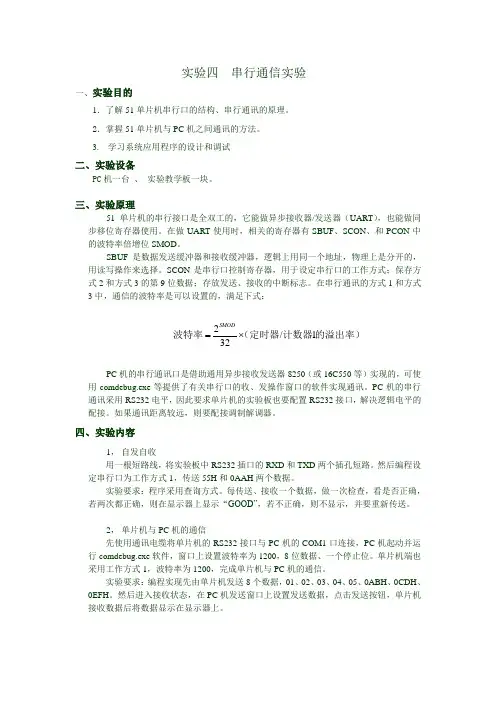

实验四 串行通信实验一、实验目的1．了解51单片机串行口的结构、串行通讯的原理。

2．掌握51单片机与PC 机之间通讯的方法。

3. 学习系统应用程序的设计和调试二、实验设备PC 机一台 、 实验教学板一块。

三、实验原理51单片机的串行接口是全双工的，它能做异步接收器/发送器（UART ），也能做同步移位寄存器使用。

在做UART 使用时，相关的寄存器有SBUF 、SCON 、和PCON 中的波特率倍增位SMOD 。

SBUF 是数据发送缓冲器和接收缓冲器，逻辑上用同一个地址，物理上是分开的，用读写操作来选择。

SCON 是串行口控制寄存器，用于设定串行口的工作方式；保存方式2和方式3的第9位数据；存放发送、接收的中断标志。

在串行通讯的方式1和方式3中，通信的波特率是可以设置的，满足下式：2/132SMOD=⨯波特率（定时器计数器的溢出率）PC 机的串行通讯口是借助通用异步接收发送器8250（或16C550等）实现的，可使用comdebug.exe 等提供了有关串行口的收、发操作窗口的软件实现通讯。

PC 机的串行通讯采用RS232电平，因此要求单片机的实验板也要配置RS232接口，解决逻辑电平的配接。

如果通讯距离较远，则要配接调制解调器。

四、实验内容1， 自发自收用一根短路线，将实验板中RS232插口的RXD 和TXD 两个插孔短路。

然后编程设定串行口为工作方式1，传送55H 和0AAH 两个数据。

实验要求：程序采用查询方式。

每传送、接收一个数据，做一次检查，看是否正确，若两次都正确，则在显示器上显示“GOOD”，若不正确，则不显示，并要重新传送。

2， 单片机与PC 机的通信先使用通讯电缆将单片机的RS232接口与PC 机的COM1口连接，PC 机起动并运行comdebug.exe 软件，窗口上设置波特率为1200，8位数据、一个停止位。

单片机端也采用工作方式1，波特率为1200，完成单片机与PC 机的通信。

串口通信实验报告摘要本实验旨在通过串口通信实现两个设备之间的数据传输。

通过使用串口通信协议，我们能够在不同设备之间进行双向数据传输，实现设备之间的数据交互。

本文将介绍串口通信的基本原理、实验设备和步骤、实验结果以及讨论与总结。

一、引言串口通信是一种常用的通信方式，它被广泛应用于计算机、嵌入式系统、智能设备等领域。

串口通信通过连接计算机或其他设备的串口接口，实现设备之间的数据交换。

串口通信具有传输速度快、稳定可靠、易于实现等优点，因此在实际应用中得到了广泛的应用。

二、实验设备和步骤1. 实验设备本实验使用以下设备进行串口通信实验：- 一台计算机- 一块开发板或者单片机- 两根串口线- 软件串口调试助手2. 实验步骤（1）连接串口线首先，将一根串口线的一个端口连接到计算机的串口接口，另一个端口连接到开发板或者单片机的串口接口。

然后，将另一根串口线的一个端口连接到计算机的另一个串口接口，另一个端口连接到开发板或者单片机的另一个串口接口。

（2）设置串口参数打开软件串口调试助手，在设置界面中选择正确的串口号和波特率，并设置其他参数，如数据位、停止位、奇偶校验等。

（3）发送和接收数据在软件串口调试助手的发送界面中输入要发送的数据，并点击发送按钮。

然后，在接收界面中即可看到接收到的数据。

三、实验结果本实验通过串口通信成功地实现了数据的发送和接收。

在软件串口调试助手的发送界面中，我们输入了一段文本，并成功发送到开发板或者单片机。

在接收界面中，我们成功接收到了从开发板或者单片机发送过来的数据，并正确显示在接收界面上。

四、讨论与总结通过本次实验，我们深入了解了串口通信的基本原理和实验步骤。

串口通信具有不同的参数设置，需要根据实际情况进行调整。

同时，在实际应用中，应注意串口接口的连接问题，确保连接正确、稳定。

另外，在数据传输过程中，也需要注意数据的格式和校验问题，以保证数据的准确性。

在今后的学习和实践中，我们可以进一步探索串口通信的应用领域。

串口通信实验一、实验目的1.掌握ARM的串行口工作原理。

2.学习编程实现ARM的UART通讯。

3.掌握CPU利用串口通讯的方法。

二、实验内容学习串行通讯原理，了解串行通讯控制器，阅读ARM芯片文档，掌握ARM的UART 相关寄存器的功能，熟悉ARM系统硬件的UART相关接口。

编程实现ARM和计算机实现串行通讯：ARM监视串行口，将接收到的字符再发送给串口（计算机与开发板是通过超级终端通讯的），即按PC键盘通过超级终端发送数据，开发板将接收到的数据再返送给PC，在超级终端上显示。

三、实验原理介绍通信方式在通信过程中，如果通信仅在点对点之间进行，或者点对多点之间进行，那么，按消息传输的方向和时间的不同，可以将通信分为单工通信、全双工通信以及半双工通信。

（1）单工消息只能单方向进行传输的一种通信方式称为单工通信。

如图8-1所示，通信只能从A传输到B。

这好比一条绝对方向的单行道路，不准双向通信也不能逆向行驶。

在现代通信系统中，如模拟广播电视系统（不包括现正在研究应用的HFC双向网络）、无线寻呼系统等。

信号只能从广播电视台、无线寻呼中心发送到电视机接收机、BB机上。

图8-1 单工通信方式（2）全双工全双工通信是指通信双方可以同时进行双向数据传输而互不影响的工作方式。

如图8-2所示，在这种工作方式下，通信双方都可以同时进行信息的发送和接收，因此，全双工通信的信道必须是双向信道。

如果是有线的全双工方式，通信双方会有两根独立的信号线分别传输发送信号和接收信号，从而使得发送和接收可同时进行。

生活中的普通电话系统、移动通信系统都是全双工方式。

图8-2 双工通信方式（3）半双工这种方式允许数据传输做双向操作，即不仅可以发送，亦可以接收信号，但是，在同一时刻，只能进行发送和接收任意一个操作。

因此仍然只采用一个信道。

如图8-3所示，如果是有线通信，通信双方只需要一根数据线连接，但是比全双工方式耗时会更多。

如对讲机系统就是采用的半双工通信方式。

一、实验目的1. 了解串口通信的基本原理和作用。

2. 掌握单片机串口通信的编程方法。

3. 通过实验验证串口通信的可靠性和稳定性。

二、实验原理串口通信是指通过串行通信接口进行的数据传输方式。

串口通信具有传输速率较低、通信距离较近等特点，但具有简单、可靠、易于实现等优点。

在单片机应用中，串口通信广泛应用于数据采集、设备控制、远程通信等领域。

单片机串口通信的基本原理是：通过单片机的串行通信接口（如UART、USART等）发送和接收数据。

串口通信的数据格式通常包括起始位、数据位、奇偶校验位和停止位。

三、实验设备1. 单片机开发板（如STC89C52、STM32等）2. 串口调试助手（如PuTTY、串口调试助手等）3. 仿真软件（如Proteus、Keil等）四、实验内容1. 串口通信硬件连接2. 串口通信软件编程3. 串口通信调试与验证五、实验步骤1. 硬件连接（1）将单片机的TXD、RXD、GND等引脚与计算机的串口通信线相连。

（2）将计算机的串口通信线与串口调试助手相连。

2. 软件编程（1）在仿真软件中编写单片机程序，实现数据的发送和接收。

（2）在串口调试助手中编写程序，实现数据的发送和接收。

3. 调试与验证（1）在仿真软件中运行单片机程序，观察串口调试助手中的数据是否正确接收。

（2）修改单片机程序，改变发送和接收的数据，验证串口通信的可靠性。

六、实验结果与分析1. 实验结果通过实验，成功实现了单片机与计算机之间的串口通信。

在串口调试助手中，可以观察到单片机发送的数据被正确接收，同时也可以向单片机发送数据。

2. 实验分析（1）实验验证了单片机串口通信的可靠性和稳定性。

（2）实验过程中，需要注意波特率、数据位、停止位等参数的设置，以保证通信的准确性。

（3）实验过程中，可以尝试不同的通信协议，如ASCII码、十六进制等，以适应不同的应用场景。

七、实验心得1. 串口通信是一种简单、可靠的数据传输方式，在单片机应用中具有广泛的应用前景。

实验名称：串行通信实验实验目的：1. 了解串行通信的基本原理和常用接口。

2. 掌握串行通信的编程方法和数据传输过程。

3. 验证串行通信在实际应用中的可行性。

实验器材：1. PC机一台2. 串口通信模块（如USB转串口模块）3. 短路板4. 连接线若干5. 相关软件（如串口调试助手）实验原理：串行通信是指数据在一条线路上按位进行传输的通信方式。

与并行通信相比，串行通信具有线路简单、传输速率较低等特点。

在串行通信中，数据按照一定的顺序一位一位地传输，每个数据位占用一个固定的位时间。

串行通信通常采用以下接口：RS-232、RS-485、RS-422等。

本实验采用USB转串口模块实现串行通信。

实验步骤：1. 将USB转串口模块插入PC机USB接口。

2. 在PC机上安装驱动程序，确保模块正常工作。

3. 使用短路板将USB转串口模块与PC机的串口连接。

4. 打开串口调试助手，设置串口参数：波特率、数据位、停止位、校验位等。

5. 编写串行通信程序，实现数据发送和接收。

6. 运行程序，观察串口调试助手中的数据传输情况。

实验内容：1. 发送数据（1）编写发送数据函数，实现数据的串行发送。

（2）在PC机上发送一段文本数据，观察串口调试助手中的接收情况。

2. 接收数据（1）编写接收数据函数，实现数据的串行接收。

（2）在PC机上发送一段文本数据，观察串口调试助手中的接收情况。

实验结果与分析：1. 发送数据实验结果：在串口调试助手中成功接收到了发送的文本数据，证明发送数据功能正常。

2. 接收数据实验结果：在串口调试助手中成功接收到了发送的文本数据，证明接收数据功能正常。

结论：通过本次实验，我们掌握了串行通信的基本原理和编程方法，验证了串行通信在实际应用中的可行性。

在实验过程中，我们遇到了以下问题：1. 串口参数设置不正确导致数据无法正常传输。

2. 编程时，数据发送和接收函数编写不正确。

针对以上问题，我们进行了以下改进：1. 仔细阅读相关资料，正确设置串口参数。

实验四UART串口通信学院:研究生院学号:1400030034姓名:张秋明一、实验目得及要求设计一个UART串口通信协议,实现“串<-->并”转换功能得电路,也就就是“通用异步收发器”。

二、实验原理UART就是一种通用串行数据总线,用于异步通信。

该总线双向通信,可以实现全双工传输与接收。

在嵌入式设计中,UART用来主机与辅助设备通信,如汽车音响与外接AP之间得通信,与PC机通信包括与监控调试器与其它器件,如EEPROM通信。

UART作为异步串口通信协议得一种,工作原理就是将传输数据得每个字符一位接一位地传输。

其中各位得意义如下:起始位:先发出一个逻辑”0”得信号,表示传输字符得开始。

资料位:紧接着起始位之后。

资料位得个数可以就是4.5.6.7、8等,构成一个字符。

通常采用ASCII码。

从最低位开始传送,靠时钟定位。

奇偶校验位:资料位加上这一位后,使得“1”得位数应为偶数(偶校验)或奇数(奇校验),以此来校验资料传送得正确性。

停止位:它就是一个字符数据得结束标志。

可以就是1位、1.5位、2位得高电平。

由于数据就是在传输线上定时得,并且每一个设备有其自己得时钟,很可能在通信中两台设备间出现了小小得不同步。

因此停止位不仅仅就是表示传输得结束,并且提供计算机校正时钟同步得机会。

适用于停止位得位数越多,不同时钟同步得容忍程度越大,但就是数据传输率同时也越慢。

空闲位:处于逻辑“1”状态,表示当前线路上没有资料传送。

波特率:就是衡量资料传送速率得指标。

表示每秒钟传送得符号数(symbol)。

一个符号代表得信息量(比特数)与符号得阶数有关。

例如资料传送速率为120字符/秒,传输使用256阶符号,每个符号代表8bit,则波特率就就是120baud,比特率就是120*8=960bit/s。

这两者得概念很容易搞错。

三、实现程序library ieee;use ieee、std_logic_1164.all;use ieee、std_logic_arith、all;use ieee、std_logic_unsigned、all;entity uart isport(clk : in std_logic; --系统时钟rst_n: in std_logic; --复位信号rs232_rx: in std_logic; --RS232接收数据信号;rs232_tx: out std_logic --RS232发送数据信号;); end uart;architecture behav of uart isponent uart_rx port(clk : in std_logic; --系统时钟rst_n: in std_logic; --复位信号rs232_rx: in std_logic; --RS232接收数据信号clk_bps: in std_logic; --此时clk_bps得高电平为接收数据得采样点bps_start:out std_logic; --接收到数据后,波特率时钟启动置位rx_data: out std_logic_vector(7 downto 0); --接收数据寄存器,保存直至下一个数据来到rx_int: out std_logic --接收数据中断信号,接收数据期间时钟为高电平,传送给串口发送);end ponent;ponent speed_select port(clk : in std_logic; --系统时钟rst_n: in std_logic; --复位信号clk_bps: out std_logic; --此时clk_bps 得高电平为接收或者发送数据位得中间采样点bps_start:in std_logic --接收数据后,波特率时钟启动信号置位);end ponent;ponent uart_tx port(clk : in std_logic; --系统时钟rst_n: in std_logic; --复位信号rs232_tx: out std_logic; --RS232接收数据信号clk_bps: in std_logic; --此时clk_bps 得高电平为接收数据得采样点bps_start:out std_logic; --接收到数据后,波特率时钟启动置位rx_data: in std_logic_vector(7 downto 0); --接收数据寄存器,保存直至下一个数据来到rx_int: in std_logic --接收数据中断信号,接收数据期间时钟为高电平,传送给串口发送模块,使得串口正在进行接收数据得时候,发送模块不工作,避免了一个完整得数据(1位起始位、8位数据位、1位停止位)还没有接收完全时,发送模块就已经将不正确得数据传输出去);end ponent;signal bps_start_1:std_logic;signal bps_start_2:std_logic;signal clk_bps_1:std_logic;signal clk_bps_2:std_logic;signal rx_data:std_logic_vector(7 downto 0);signal rx_int:std_logic;beginRX_TOP: uart_rx port map(clk=>clk,rst_n=>rst_n,rs232_rx=>rs232_rx,clk_bps=>clk_bps_1,bps_start=>bps_start_1,rx_data=>rx_data,rx_int=>rx_int);SPEED_TOP_RX: speed_select port map(clk=>clk,rst_n=>rst_n,clk_bps=>clk_bps_1,bps_start=>bps_start_1);TX_TOP:uart_tx port map(clk=>clk, --系统时钟rst_n=>rst_n, --复位信号rs232_tx=>rs232_tx, --RS232发送数据信号clk_bps=>clk_bps_2, --此时clk_bps 得高电平为发送数据得采样点bps_start=>bps_start_2, --接收到数据后,波特率时钟启动置位rx_data=>rx_data, --接收数据寄存器,保存直至下一个数据来到rx_int=>rx_int --接收数据中断信号,接收数据期间时钟为高电平,传送给串口发送模块,使得串口正在进行接收数据得时候,发送模块不工作,避免了一个完整得数据(1位起始位、8位数据位、1位停止位)还没有接收完全时,发送模块就已经将不正确得数据传输出去);SPEED_TOP_TX: speed_select port map(clk=>clk,rst_n=>rst_n,clk_bps=>clk_bps_2,bps_start=>bps_start_2);end behav;-----------------------------------------------------------------------------------------------------------------------3个子模块------------------------------------------------------------------------------异步接收模块-------------------------------------------library ieee;use ieee、std_logic_1164.all;use ieee、std_logic_unsigned、all;entity uart_rx isport(clk : in std_logic; --系统时钟rst_n: in std_logic; --复位信号rs232_rx: in std_logic; --RS232接收数据信号clk_bps: in std_logic; --此时clk_bps得高电平为接收数据得采样点bps_start:out std_logic; --接收到数据后,波特率时钟启动置位rx_data: out std_logic_vector(7 downto 0); --接收数据寄存器,保存直至下一个数据来到rx_int: out std_logic --接收数据中断信号,接收数据期间时钟为高电平,传送给串口发送模块,使得串口正在进行接收数据得时候,发送模块不工作,避免了一个完整得数据(1位起始位、8位数据位、1位停止位)还没有接收完全时,发送模块就已经将不正确得数据传输出去);end uart_rx;architecture behav of uart_rx issignal rs232_rx0: std_logic;signal rs232_rx1: std_logic;signal rs232_rx2: std_logic;signal rs232_rx3: std_logic;signal neg_rs232_rx:std_logic;signal bps_start_r:std_logic;signal num:integer;signal rx_data_r:std_logic_vector(7 downto 0); --串口接收数据寄存器,保存直至下一个数据到来beginprocess(clk,rst_n)beginif (rst_n='0')thenrs232_rx0<='0';rs232_rx1<='0';rs232_rx2<='0';rs232_rx3<='0';elseif (rising_edge(clk)) thenrs232_rx0<=rs232_rx;rs232_rx1<=rs232_rx0;rs232_rx2<=rs232_rx1;rs232_rx3<=rs232_rx2;end if;end if;neg_rs232_rx <=rs232_rx3 and rs232_rx2 and not(rs232_rx1)and not(rs232_rx0);end process;process(clk,rst_n)beginif (rst_n='0')thenbps_start_r<='0';rx_int<='0';elseif (rising_edge(clk)) thenif(neg_rs232_rx='1') then --接收到串口数据线rs232_rx 得下降沿标志信号bps_start_r<='1'; --启动串口准备数据接收rx_int<='1'; --接收数据中断信号使能else if((num= 15) and (clk_bps='1')) then --接收完有用数据信息bps_start_r<='0'; --数据接收完毕,释放波特率启动信号rx_int<='0'; --接收数据中断信号关闭end if;end if;end if;end if;bps_start<=bps_start_r;end process;process(clk,rst_n)beginif (rst_n='0')thenrx_data_r<="00000000";rx_data<="00000000";num<=0;elseif (rising_edge(clk)) thenif(clk_bps='1')thennum<=num+1;case num iswhen 1=>rx_data_r(0)<=rs232_rx;--锁存第0bitwhen 2=>rx_data_r(1)<=rs232_rx;--锁存第0bitwhen 3=>rx_data_r(2)<=rs232_rx;--锁存第0bitwhen 4=>rx_data_r(3)<=rs232_rx;--锁存第0bitwhen 5=>rx_data_r(4)<=rs232_rx;--锁存第0bitwhen 6=>rx_data_r(5)<=rs232_rx;--锁存第0bitwhen 7=>rx_data_r(6)<=rs232_rx;--锁存第0bitwhen 8=>rx_data_r(7)<=rs232_rx;--锁存第0bitwhen 10=>rx_data<=rx_data_r;when 11=>num<=15;when others=>null;end case;if(num=15) thennum<=0;end if;end if;end if;end if;end process;end behav;---------------------------------波特率控制模块-----------------------------------------library ieee;use ieee、std_logic_1164.all;use ieee、std_logic_arith、all;use ieee、std_logic_unsigned、all;entity speed_select isport(clk : in std_logic; --系统时钟rst_n: in std_logic; --复位信号clk_bps: out std_logic; --此时clk_bps得高电平为接收或者发送数据位得中间采样点bps_start:in std_logic --接收数据后,波特率时钟启动信号置位或者开始发送数据时,波特率时钟启动信号置位);end speed_select;architecture behav of speed_select issignal cnt:std_logic_vector(12 downto 0);signal clk_bps_r:std_logic;constant BPS_PARA:integer:=5207;constant BPS_PARA_2:integer:=2603;beginprocess(clk,rst_n)beginif (rst_n='0')thencnt<="00";elseif (rising_edge(clk)) thenif((cnt=BPS_PARA)or(bps_start='0')) thencnt<="00"; --波特率计数器清零elsecnt<=cnt+'1'; --波特率时钟计数启动end if;end if;end if;end process;process(clk,rst_n)beginif (rst_n='0')thenclk_bps_r<='0';elseif (rising_edge(clk)) thenif(cnt=BPS_PARA_2) thenclk_bps_r<='1'; --clk_bps_r高电平为接收数据位得中间采样点,同时也作为发送数据得数据改变点elseclk_bps_r<='0'; --波特率计数器清零end if;end if;end if;clk_bps<=clk_bps_r;end process;end behav;---------------------------------异步发送模块------------------------------------------- library ieee;use ieee、std_logic_1164.all;use ieee、std_logic_unsigned、all;entity uart_tx isport(clk : in std_logic; --系统时钟rst_n: in std_logic; --复位信号rs232_tx: out std_logic; --RS232接收数据信号clk_bps: in std_logic; --此时clk_bps得高电平为接收数据得采样点bps_start:out std_logic; --接收到数据后,波特率时钟启动置位rx_data: in std_logic_vector(7 downto 0); --接收数据寄存器,保存直至下一个数据来到rx_int: in std_logic --接收数据中断信号,接收数据期间时钟为高电平,传送给串口发送模块,使得串口正在进行接收数据得时候,发送模块不工作,避免了一个完整得数据(1位起始位、8位数据位、1位停止位)还没有接收完全时,发送模块就已经将不正确得数据传输出去);end uart_tx;architecture behav of uart_tx issignal rx_int0: std_logic;signal rx_int1: std_logic;signal rx_int2: std_logic;signal neg_rx_int:std_logic;signal bps_start_r:std_logic;signal num:integer;signal tx_data:std_logic_vector(7 downto 0); --串口接收数据寄存器,保存直至下一个数据到来beginprocess(clk,rst_n)beginif (rst_n='0')thenrx_int0<='0';rx_int1<='0';rx_int2<='0';elseif (rising_edge(clk)) thenrx_int0<=rx_int;rx_int1<=rx_int0;rx_int2<=rx_int1;end if;end if;neg_rx_int <=not(rx_int1)and (rx_int2);end process;process(clk,rst_n)beginif (rst_n='0')thenbps_start_r<='0';tx_data<="00000000";elseif (rising_edge(clk)) thenif(neg_rx_int='1') then --接收到串口数据线rs232_rx得下降沿标志信号bps_start_r<='1'; --启动串口准备数据接收tx_data<=rx_data; --接收数据中断信号使能else if((num= 15) and (clk_bps='1')) then --接收完有用数据信息bps_start_r<='0'; --数据接收完毕,释放波特率启动信号end if;end if;end if;end if;bps_start<=bps_start_r;end process;process(clk,rst_n)beginif (rst_n='0')thenrs232_tx<='1';num<=0;elseif (rising_edge(clk)) thenif(clk_bps='1')thennum<=num+1;case num iswhen 1=>rs232_tx<='0';when 2=>rs232_tx<=tx_data(0);--发送第1bitwhen 3=>rs232_tx<=tx_data(1);--发送第2bitwhen 4=>rs232_tx<=tx_data(2);--发送第3bitwhen 5=>rs232_tx<=tx_data(3);--发送第4bitwhen 6=>rs232_tx<=tx_data(4);--发送第5bitwhen 7=>rs232_tx<=tx_data(5);--发送第6bitwhen 8=>rs232_tx<=tx_data(6);--发送第7bitwhen 9=>rs232_tx<=tx_data(7);--发送第8bitwhen 10=>rs232_tx<='1';when 11=>num<=15;when others=>null;end case;if(num=15) thennum<=0;end if;end if;end if;end if;end process;end behav;四、实验步骤1.建立新工程UART,选择芯片,型号为cyclone ii EP2C35F484C8。

串口通信的实验报告串口通信的实验报告一、引言串口通信是一种常见的数据传输方式，广泛应用于各种电子设备和计算机系统中。

本实验旨在通过实际操作，探究串口通信的原理和应用。

二、实验目的1.了解串口通信的基本原理；2.学习串口通信的配置和编程方法；3.实现串口通信的数据传输。

三、实验设备和材料1.计算机；2.串口通信模块；3.串口线；4.示波器。

四、实验步骤1.连接串口通信模块和计算机，确保电源供应正常；2.打开计算机的串口通信软件，并进行相应的配置；3.编写串口通信程序，实现数据的发送和接收；4.通过示波器观察串口通信的波形。

五、实验结果经过实验，我们成功实现了串口通信的数据传输。

在发送端，我们通过编程将一段字符串发送到串口通信模块，然后通过串口线将数据传输到接收端。

在接收端，我们通过串口通信模块接收到数据，并将其显示在计算机上。

通过示波器观察，我们可以清晰地看到数据在串口通信线上的传输波形。

六、实验分析串口通信是一种相对简单而稳定的数据传输方式。

与其他通信方式相比，串口通信具有传输速率较低、传输距离较短等特点。

然而，由于其成本低廉、易于实现和广泛应用等优势，串口通信在很多领域仍然得到广泛应用。

在本次实验中，我们通过配置串口通信软件和编写相应的程序，成功地实现了数据的传输。

通过示波器的观察，我们可以看到串口通信的波形，验证了数据的传输过程。

通过实验，我们对串口通信的原理和应用有了更深入的了解。

七、实验总结通过本次实验，我们不仅学习到了串口通信的基本原理和配置方法，还亲自实践了串口通信的数据传输过程。

实验结果表明，串口通信是一种可靠且实用的数据传输方式，广泛应用于各种电子设备和计算机系统中。

在今后的学习和工作中，我们可以进一步探究串口通信的高级应用，如串口通信的协议、错误检测和纠正等。

同时，我们也可以尝试使用不同的串口通信模块和软件，进一步提高串口通信的性能和稳定性。

总之，串口通信作为一种重要的数据传输方式，对于我们的学习和工作具有重要意义。

实验四串行口实验一、实验目的1. 学习MCS-51串行口的工作原理及使用方法。

2. 学习MCS-51串行口的初始化程序、应用程序的编写和调试。

二、实验说明本实验1单片机通过检测开关，将开关编号存入内部数据存储器并在LED数码管上显示，同时记录开关动作的总次数存入工作寄存器, 然后通过本机的串口发送和接收开关编号。

实验2通过单片机的串行口进行双机通信，由甲机将开关编号和开关动作的总次数发往乙机。

通过本实验学生可以掌握单片机串口的工作原理及使用方法以及串口的初始化程序、应用程序的编写和调试。

三、实验内容1、P1．0--P1．7作输入口接拨动开关S0--S7，每当有开关动作（低电平）时，1）将开关编号（0—7）存入内部数据存储器，要求存入的开关编号数据不少于10个，存储空间自定；2）采用工作寄存器记录开关动作总次数；3）通过本机的TXD和RXD进行串行通信，发送开关编号，接收的数据存入另一内部数据存储器，存储空间自定（不能重叠），要求采用方式1，波特率为4800b/s，fosc=11.0592MHz；4）将接收到的数据显示在LED数码管。

编写初始化程序和中断服务程序，在实验板上调试通过。

2、双机通信：(双机共地)1）甲机P1．0--P1．7作输入口接拨动开关S0--S7，每当有开关动作（低电平）A、将开关编号（0—7）存入内部数据存储器，开关编号数据显示在LED数码管上。

B、采用工作寄存器记录开关动作总次数，数据以二进制形式显示在LED上。

C、通过本机的TXD发送开关编号及开关动作总次数，要求采用方式3，奇校验，波特率为2400b/s，fosc=11.0592MHz；2）乙机通过本机的RXD接收甲机发送的开关编号及开关动作总次数数据，要求采用方式3，奇校验，波特率为2400b/s，fosc=11.0592MHz；将接收到的开关编号数据显示在LED数码管，开关动作总次数数据以二进制形式显示在LED上。

编写初始化程序和中断服务程序，在实验板上调试通过。

实验四串口通信实验一．实验目的：1.掌握ARM的串行口工作原理。

2.学习并编程实现AR,的UART通信。

3.掌握S3C2410X寄存器配置方法。

二、实验设备：PC机一台 ADT IDE集成开发环境 JXARM9-2410教学实验箱三、实验内容：实现查询方式串口的收发功能。

接受来自串口（通过超级终端）的字符，并将接收到的字符发送到超级终端。

四、基础知识：1.异步串行通讯（1）异步串行方式是将传输数据的每个字符一位接一位(例如先低位、后高位)地传送。

（2）数据的各不同位可以分时使用同一传输通道，因此串行I/O 可以减少信号连线，最少用一对线即可进行。

接收方对于同一根线上一连串的数字信号，首先要分割成位，再按位组成字符。

为了恢复发送的信息，双方必须协调工作。

（3）在微型计算机中大量使用异步串行I/O 方式，双方使用各自的时钟信号，而且允许时钟频率有一定误差，因此实现较容易。

但是由于每个字符都要独立确定起始和结束(即每个字符都要重新同步)，字符和字符间还可能有长度不定的空闲时间，因此效率较低。

2.异步串行通信中的字符传送格式❑开始前，线路处于空闲状态，送出连续“1”。

传送开始时首先发一个“0”作为起始位，然后出现在通信线上的是字符的二进制编码数据。

❑每个字符的数据位长可以约定为5位、6位、7位或8位，一般采用ASCII编码。

后面是奇偶校验位，根据约定，用奇偶校验位将所传字符中为“1”的位数凑成奇数个或偶数个。

也可以约定不要奇偶校验，这样就取消奇偶校验位。

最后是表示停止位的“1”信号，这个停止位可以约定持续1 位、1.5 位或2 位的时间宽度。

❑至此一个字符传送完毕，线路又进入空闲，持续为“1”。

经过一段随机的时间后，下一个字符开始传送才又发出起始位。

3.DB-25 DB-9引脚定义DB-25 DB-9引脚说明:RS-232C接口通信的两种基本连接方式:五、实验步骤：1．新建一个工程UART，将对应的文件添加到工程中去。
