G平面识图与钢筋算量

配筋注写规则：先注写受力筋，再注写分布筋；
T:7C 16@150/C 10@200表示： 独立基础顶部配 置纵向受力钢筋 HRB400级，直 径16设置7根， 间距150；分布 筋HRB400级， 直径10，间距为 200。
2）四柱独立基础底板顶部基础梁间配筋
1）配置两道基础梁的四柱独立基础底板顶部配筋注写，以T开头； 2）根据内力需要可在双梁之间（梁的长度范围内）配置基础顶部钢 筋，注写为：梁间受力钢筋/分布钢筋。
第一节 独立基础平法识图
• 独立基础平面注写方式
第一节 独立基础平法识图
三、平面注写——集中标注（必注项有哪些？）1来自独立基础编号独立基础类型
第一节 独立基础平法识图
2、截面竖向尺寸——普通独立基础
由一组用“/”隔开的数字表示，比如：h1/h2/…/hn,分别 表示自下而上的各阶的高度。
阶形
a0/a1, h1/h2/...
阶形截面杯口独立 基础的竖向尺寸分 两组，一组表达杯 口内，另一组表达 杯口外，两组尺寸 间用“，”隔开。 当阶形截面杯口独 立基础BJJ××的 竖向尺寸注写为 600/500， 500/300/300时，表 示a0=600、a1=500， h1=500、h2=300、 h3=300。
两向配筋相同，X表示横向钢筋，Y表示纵向钢筋
• 圆形独立基础双向正交配筋：X&Y打头（06G101-6）
圆形独立基础采用放射状配筋：以Rs打头， 注写方式：径向受力筋/环向受力筋。 （06G101-6）
l短向钢筋采用两种配筋：先大后小 l配置较大的短向钢筋布置在长边中部，布置长度=短 边尺寸 l配置较小的短向钢筋布置在长边两端，布置范围= （长边尺寸-短边尺寸）/2
四、平面注写——原位标注

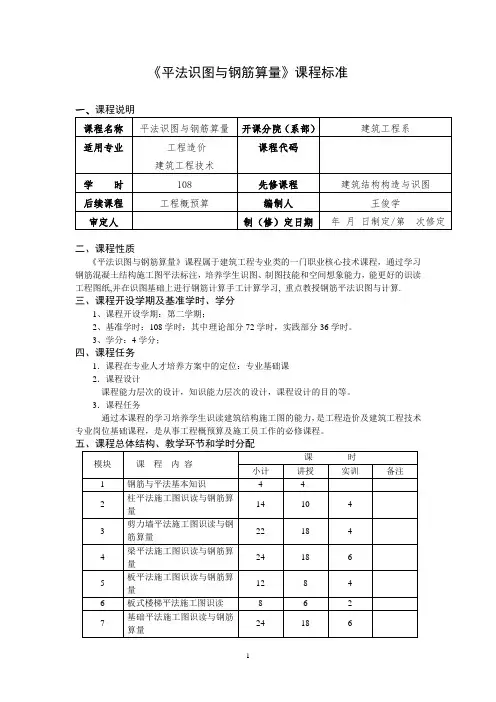

《平法识图与钢筋算量》课程标准一、课程说明二、课程性质《平法识图与钢筋算量》课程属于建筑工程专业类的一门职业核心技术课程，通过学习钢筋混凝土结构施工图平法标注，培养学生识图、制图技能和空间想象能力，能更好的识读工程图纸,并在识图基础上进行钢筋计算手工计算学习, 重点教授钢筋平法识图与计算.三、课程开设学期及基准学时、学分1、课程开设学期：第二学期；2、基准学时：108学时；其中理论部分72学时，实践部分36学时。

3、学分：4学分；四、课程任务1．课程在专业人才培养方案中的定位：专业基础课2．课程设计课程能力层次的设计，知识能力层次的设计，课程设计的目的等。

3．课程任务通过本课程的学习培养学生识读建筑结构施工图的能力，是工程造价及建筑工程技术专业岗位基础课程，是从事工程概预算及施工员工作的必修课程。

六、课程目标1、知识目标：（1）了解建筑用钢筋及混凝土结构平法的基本知识（2）掌握柱列表和截面注写方式,柱纵向钢筋的构造要求（3）掌握运用剪力墙列表和截面注写方式,（4）熟悉剪力墙水平和竖向钢筋的构造要求（5）掌握梁平面注写方式和截面注写方式（6）熟悉梁支座上部纵筋\下部纵筋\附加箍筋吊筋的构造（7）掌握有梁楼板和无梁楼板的平法标注方法（8）熟悉基础的平法制图规则(9) 熟悉钢筋计算的基本操作(10) 掌握梁、柱、墙、板等构件的钢筋计算方法2、能力目标：（1）能熟悉有关结构施工图平法制图规则有关标准规定的图示特点和表达方法；（2）能识读运用平法规则绘制的砼梁、板、柱、墙的结构施工图（3）能具备读懂框架结构,框-剪结构,剪力墙结构的施工图的能力（4）能进行梁、柱、墙、板等构件的钢筋计算八、本课程运行实训教学条件要求。

3.2 柱构件平法识图
3.2.2 柱构件截面注写方式与识图
01
柱构件截面 注写方式
02
柱构件截面 注写方式识
图
3.2 柱构件平法识图
3.2.3 柱构件列表注写方式与截面注写方式的区别
柱构件列表注写方式与截面注写方式存在一定的区别,见表3-5,可以看出,截面注写方式不再单 独注写箍筋类型表和柱列表,而是用直接在柱构件平面图上的截面注写,就包括列表注写中箍筋类 型及柱列表的内容。
3.3 柱构件钢筋构造与计算
由表3-6和表3-7钢筋构造可得基础插筋长度计算公式为 基础插筋(低位钢筋)长度=基础内插筋长度+非连接区长度+llE 基础插筋(高位钢筋)长度=基础内插筋长度+非连接区长度+2.3llE 特别说明:本书中提到的“低位钢筋”“高位钢筋”是相对于柱纵筋竖向连接点的位置而言 的,“低位钢筋”是相对于竖向连接点处于较低位置的柱纵筋,“高位钢筋”是相对于竖向连接点处于 较高位置的柱纵筋。
基础插筋的构造包括两部分:柱插筋在基础中的锚固部分和伸出基础的部分。
3.3 柱构件钢筋构造与计算
1.柱插筋在基础中的锚固构造与计算 柱插筋在基础中的锚固构造,见表3-6。
3.3 柱构件钢筋构造与计算
3.3 柱构件钢筋构造与计算
2.柱基础插筋伸出基础部分采用绑扎搭接时的钢筋构造与计算 柱基础插筋伸出基础部分采用绑扎搭接时的钢筋构造,见表3-7。
图3-7 截面识图
3.2 柱构件平法识图
(2)芯柱 ①如果某柱内部的中心位置设置芯柱,则在柱平面图引出芯柱编号。 ②芯柱的起止标高按设计标注,如图3-8所示。
3.2 柱构件平法识图
3.2 柱构件平法识图
芯柱定位随框架柱,不需要注写其与轴线的几何关系。 ④芯柱配筋,由设计者确定。 (3)纵筋 当柱(包括矩形柱、圆柱和芯柱)纵筋直径相同,各边根数也相同时,将纵筋注写在“全部纵筋” 一栏中;除此之外,柱纵筋分角筋、截面b 边一侧中部筋和h 边一侧中部筋三项分别注写(对于采用 对称配置的矩形截面柱,可仅注写一侧中部筋,对称边省略不注),见表3-4。

独立承台的配筋构造及案例
二、三桩承台的钢筋构造
16G101-3 P95、96
独立承台的配筋构造及案例
分布筋排布距离
独立承台的配筋构造及案例
独立承台的配筋构造及案例
端部弯钩判断 35d+0.1D=35*25+0.1*1000=975mm 500+1000-40=1460mm＞975mm,端部不用弯折 底部受力钢筋计算： (1000+1750)*2-2*40=5420mm
独立承台的配筋构造及案例
独立承台的配筋构造及案例
端部弯钩判断 35d+0.1D=35*25+0.1*1000=975mm 500+1000-40=1460mm＞975mm,端部不用弯折
第五节 独立承台的配筋构造及案例（二）
目录
一、矩形承台的配筋构造及案例 二、三桩承台的配筋构造及案例 三、双柱联合承台配筋构造及案例
16G101-3 P100
承台梁的配筋构造及案例
二、承台梁的案例计算
长度2300mm，桩入承台50mm
承台梁的配筋构造及案例
端部是否弯折判断 35d+0.1D=35*14+0.1*400=530mm 475-40=435mm＜530mm，端部需要弯折10d
独立承台 平面注写
集中标注
选注内容
配筋 承台板底面标高
必要的文字注解
原位标注 16G101-3 P46-48
独立承台的平面尺寸
第三节 独立承台的平法识图（二）
目录
一、桩基承台的平法表示 二、独立承台的平面注写方式
独立承台的平法识图
二、独立承台的平面注写方式
必注内容
独立承台编号：CT 截面竖向尺寸：h1/h2
