继电保护装置及压板管理细则1 目的为了进一步完善继电保护装置及其压板的管理，明确电气专业各级人员责任，规范电气值班人员或检修人员投退继电保护装置及其压板的操作行为，确保继电保护装置安全、可靠、稳定运行，特制定本细则。
2 适用范围本细则适用于中海石油舟山石化有限公司机动部、运行五部和维保单位。
3 编制依据3.1 《电气运行规程》，TM28-16。
3.2 《继电保护及安全自动装置技术规程》，GB/T14285-2006。
3.3 《继电保护和电网安全自动装置检验规程》，DL/T 995-2006。
3.4 《中海石油舟山石化有限公司电气管理办法》，MP-01-04，2015，公司。
4 释义4.1 继电保护装置当电力系统本身或电气设备（如发电机、线路等）发生故障危及电力系统安全运行时，能够及时向运行值班人员发出警告信号，或者直接向所控制的断路器发出跳闸命令，以终止这些事件扩大发展，实现这种自动化措施的成套设备,一般通称为继电保护装置。
它由测量比较元件、逻辑判断元件、执行输出元件等多个电子元器件模块或单元组成。
主要包括：a) 完成数据采集和处理、遥控和通信等功能的监控装置；b) 电力线路、母线、发电机、变压器、电动机、电力电容器及补偿装置等设备的保护装置；c) 自动重合闸、备用设备及备用电源自投装置及电源快切装置；d) 发电机自动调整励磁装置、自同期与准同期装置；e) 低周低压减载装置、故障录波装置；f) 连接控制与保护装置的二次回路与元件。
4.2 压板连接或断开电气二次控制回路中某个节点的连接片简称压板。
主要包括：a) 安装在开关柜和保护屏上的联锁或保护压板；b) 安装在进线柜和母分柜上的闭锁压板；c) 继电保护装置内置的软压板。
5 职责5.1 机动部职责a) 负责继电保护定值的计算、校核、发布；b) 负责审核继电保护装置的调试方案；c) 负责继电保护装置检维修计划的审核；d) 负责继电保护装置备件的采办计划或更新计划的审核；e) 负责低周减载、快切装置、母线、线路继电保护装置投退的审批；f) 参与公司新建、改扩建电气工程一次主接线方案、继电保护的配置方案、保护方式、二次接线图的审查；g) 参与继电保护装置选型和工程验收等工作；h) 负责公司电力系统与外部电网继电保护的配置、定值以及定期检验的协调工作；i) 负责低周减载、快切装置、母线、线路继电保护装置检维修质量验收工作。
唐山供电公司处室文件
发文单位：[2004]61号签发：覃朝云
关于变电站值班员操作继电保护及安全自动装置
压板的最新要求
主送单位：调度所高压所市区所丰润分公司古冶分公司路南营业分公司路北营业分公司
近日，调度所继电保护科在安全大检查工作中发现有的变电站跳闸压板下端金属螺杆伸出部分过长，导致紧固螺冒虽拧到头但也不能将压板连片压紧的严重事故隐患，该隐患容易造成跳闸出口压板发生虚接，最终造成保护拒动事故。
要求今后变电站值班员操作保护压板时按以下要求执行：
1.退出压板时，先将压板打开，然后拧紧压板下面的紧固螺冒，适当
用力晃动连片应无松动现象，表明压板压接可靠。

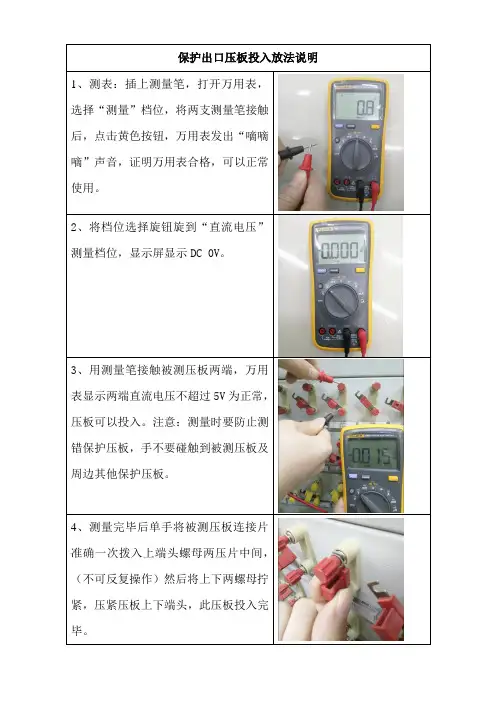

2.投入压板时，对于强电出口压板，在开关运行情况下若压板由退出
改投入时，应对地测量压板两端的电位，一般上口带负电，下口不带电，可以投入。
若一端带正电，一端带负电，该压板不能投入。
对于弱电压板，不需要测量电位，可直接投入。
注：对于四方公司的保护，在进行该类型保护功能压板投退操作时需要进行确认。
3.投入压板前电位测量无问题后，首先拧紧压板上面的紧固螺冒，适
当用力晃动连片应无松动现象，表明压接可靠。
4.对于强电压板，对地测量压板上下接线柱的电位（不要碰到连片），
应该是相同电位，说明连片接触可靠。
将以上要求写入变电站现场运行规程。
附件：
二00四年三月十九日
主题词：
抄报：
抄送：
唐山供电公司主办单位 2004年3月19日印发。
关于压板的投退注意事项及说明一、关于跳闸出口压板规律：1、压板上边对地有-110V左右，下边对地有+110V左右：则保护有出口，此时绝对不能投入压板；2、压板上边对地有-110V左右，下边对地有0V：则保护没有出口，此时压板可以投入；3、压板上边对地有-0V，下边对地有0V，则跳闸回路断线不通；4、压板上边对地有+110V左右，下边对地有+110V左右：则保护有出口，且跳闸回路不通（适用于有操作箱例如主开关）。
二、关于保护压板规律：1、许继800保护压板为强电开入型，故即使正常情况下保护压板上下为异极性电压，对地分别为＋110V及-110V；2、南瑞压板及许继803保护为弱电开入型，一般是24V的，装置的里面的电源模块，不接地，所以上下对地没有电压，上下之间有24V；3、许继非电量如重瓦斯等其保护是直接出口跳闸的，所以其保护压板就是直接出口的，而不是开入装置的，故此类保护压板与出口压板特性一致。
三、非常规压板投退建议：由于各种保护的原理不同，在压板的回路上也有很大的区别，此外与热工联系的压板也比较特殊，比如关主汽门出口压板，一般设计该回路是属无源压板。
为了投退各种机理不同的压板即使掌握不了规律也不至出错，所以，可在退出该压板之后，立即测量一下压板两端的电压，做好记录，投入压板时以便参考。
因为退压板一般都在正常情况下，保护也没有动作跳闸等等，这时压板的电压记录下来，再投压板时，对比压板电压只要和退压板时一致，则属正常情况，这时投入压板不会导致跳闸等等。
压板两端对地电压的测量，控制电源为220V直流时：1.对于跳闸出口压板：（1）压板上边对地有-110V左右，下边对地有110V左右：则保护有出口；（2）压板上边对地有-110V左右，下边对地有0V：则保护没有出口；（3）压板上边对地有-0V，下边对地有0V，则跳闸回路断线不通；（4）压板上边对地有110V左右，下边对地有110V左右：则保护有出口，且跳闸回路不通。
