国家电网公司关于保护压板分色的规定

关于进一步加强保护压板规范化管理的通知
分公司所属各单位：
保护压板是继电保护及安全自动装置的重要组成部分，压板投退的正确与否直接影响到电网的安全稳定运行，为规范压板名称，分公司下发了临电调字【2003】202号文件《关于印发<临汾电网继电保护及安全自动装置压板统一规范命名办法>的通知》。

各单位要特别注意在执行过程中，做到严细认真，不可因漏写、错写而造成压板名称的不正确。

为进一步加强压板规范化管理，特强调以下几点：
1、认真执行临电调字【2003】202号文件《关于印发<临汾电网继电保护及安全自动装置压板统一规范命名办法>的通知》，还未完成的单位须抓紧该项工作的进行，完成结果报地调。

如在5月20日前还未完成，将进行通报批评。

2、压板规范化执行过程要严细认真，加强验收工作，避免因漏写、错写而造成压板名称的不正确。

保护人员提供的压板名称运行人员须进行审核，运行人员做好的压板标签，投入运行前，亦须保护人员的审核，在履行相应的审核签字手续后，方可正式投运。

3、变电站现场运行规程修改须与压板规范化工作同步进行，保护及安全自动装置检验工作过程中及工作结束后恢复运行过程中，必须保证对继电保护、安全自动装置操作的正确性，防止误碰，误投、漏投压板。

4、对于新建、改（扩）建工程，施工调试单位应按本规范提前
做好保护压板的命名及标签制作等准备工作，运行单位要严格验收，保证保护压板及保护屏名称按规范要求与新设备同步完成。

5、要求各单位在近期对本单位维护的各变电站压板名称、投退的正确性进行一次全面检查，特别是主变保护，如有必要可申请停电传动核实。

特此通知。

二○○五年四月十一日。

输变电设备标志、色彩管理规定范本第一章总则第一条为加强输变电设备的标志管理，确保设备的安全性和可靠性，依据《电力设施管理条例》的有关规定，制定本规定。

第二条本规定适用于输变电设备的标志及色彩的管理。

第三条输变电设备的标志及色彩应符合相关国家标准和行业标准，并按照本规定的要求进行管理。

第四条设备标志的设置应具有明晰、规范和统一的原则，方便人们对电气设备进行正确的认识和操作。

第五条设备标志和色彩应进行定期检查和维护，确保其清晰可见，不模糊，不脱落。

第二章标志的分类和设置第六条根据标志的使用目的和对象，标志分为以下几类：（一）设备标志，用于标识设备的属性、功能、操作方法等信息；（二）危险标志，用于警示设备的危险性，提醒人们采取相应的安全措施；（三）应急标志，用于标识应急设备或紧急情况下的操作方法；（四）场所标志，用于标识设备所处的特定场所、区域或位置。

第七条设备标志的设置原则为：（一）设备标志应设置在设备的外观显著位置，易于被人们注意；（二）设备标志应采用统一的图形符号和标准文字，便于人们的识别和理解；（三）设备标志的大小、颜色应根据设备的大小和环境的要求进行合理设置。

第八条危险标志的设置原则为：（一）危险标志应设置在设备的显著位置，便于人们识别和采取安全措施；（二）危险标志应采用醒目的颜色和图形符号，以提醒人们注意危险；（三）危险标志的大小应根据设备的大小和环境要求进行合理设置。

第九条应急标志的设置原则为：（一）应急标志应设置在应急设备附近，显著位置；（二）应急标志应采用易于识别的图形符号和简明的文字，以便人们在紧急情况下能够迅速做出相应的操作；（三）应急标志的大小应根据设备的大小和环境要求进行合理设置。

第十条场所标志的设置原则为：（一）场所标志应设置在所标识场所的显著位置；（二）场所标志应采用简明的文字和清晰的图形符号，以便人们准确地找到所标识的场所。

第三章标志的图形符号和颜色第十一条标志的图形符号应符合相关国家标准和行业标准的要求，便于人们识别和理解。

关于变电站保护压板，你知道多少？软压板软压板是指软件系统的某个功能投退，比方投入和退出某个保护和控制功能。

通常以修改微机保护的软件控制字来实现。

软压板是相对于硬压板而言的，保护压板是保护装置联系外部接线的桥梁和纽带,关系到保护的功能和动作出口能否正常发挥作用。

硬压板传统保护使用硬连片故而称为硬压板，而软压板是在此根底上利用软件逻辑强化对功能投退和出口信号的控制，与硬压板是"与"的关系。

由于信号、控制等回路的网路化，硬压板也就随着电缆回路的消失而消失，而软压板的功能那么大大加强，重要性也随之提升。

硬压板：当中间的连片合上，即硬压板投入；连片未合，即退出。

跳闸压板规定采用红色标识，保护功能压板规定采用黄色标识，备用压板为灰色。

压板分类按照压板接入保护装置二次回路位置的不同,可分为保护功能压板和出口压板两大类。

保护功能压板实现了保护装置某些功能(如主保护、距离保护、零序保护等的投、退)。

该压板一般为弱电压板,接DC24V。

也有强电功能压板,如BP22B投充电保护、过流保护等,接DC220V或DC110V。

但进入装置之前必经光电耦合或隔离继电器隔离,转化为弱电开入,其抗干扰能力更好。

出口压板决定了保护动作的结果,根据保护动作出口作用的对象不同,可分为跳闸出口压板和启动压板。

跳闸出口压板直接作用于本开关或联跳其他开关,一般为强电压板。

启动压板作为其他保护开入之用,如失灵启动压板、闭锁备自投压板等,根据接入回路不同,有强电也有弱电。

保护压板投、退一般原那么当开关在合闸位置时,投入保护压板前需用高内阻电压表测量两端电位,特别是跳闸出口压板及与其他运行设备相关的压板,当出口压板两端都有电位,且压板下端为正电位、上端为负电位,此时假设将压板投入,将造成开关跳闸。

应检查保护装置上动作跳闸灯是否点亮,且不能复归,否那么有可能保护跳闸出口接点已粘死。

如出口压板两端均无电位,那么应检查相关开关是否已跳开或控制电源消失。

配电箱颜色标准配电箱作为电力系统中的重要组成部分，其颜色标准的制定和遵守对于电力系统的正常运行和安全保障具有重要意义。

配电箱颜色标准的制定，不仅是为了美化环境，更是为了方便人们对不同类型的电力设备进行识别和区分，从而更好地进行维护和操作。

本文将就配电箱颜色标准进行详细介绍，希望对相关人员有所帮助。

首先，我们来看一下配电箱颜色标准的基本原则。

在实际应用中，配电箱的颜色标准通常遵循国际上的统一规定，以确保在不同国家和地区都能够实现统一的标识。

一般来说，配电箱的颜色标准可以分为以下几个方面：1. 电压等级的标识。

在配电箱的设计中，通常会根据电压等级的不同采用不同的颜色进行标识。

比如，对于低压设备，可以采用蓝色或绿色进行标识；而对于高压设备，则可以采用红色或橙色进行标识。

这样一来，人们在进行操作和维护时就能够清晰地识别不同电压等级的设备，从而避免因误操作而导致的安全事故。

2. 不同功能的区分。

除了电压等级的标识外，配电箱的颜色标准还可以根据不同功能进行区分。

比如，对于控制设备可以采用黄色进行标识，对于保护设备可以采用紫色进行标识，对于测量设备可以采用绿色进行标识，以此类推。

这样一来，人们在进行维护和检修时就能够清晰地识别不同功能的设备，从而更加高效地进行操作。

3. 安全警示标识。

在配电箱的设计中，还需要考虑到安全警示标识的设置。

比如，对于危险区域或者禁止操作的设备，可以采用红色进行标识；对于需要特别注意的设备，可以采用黄色进行标识。

这样一来，人们在进行操作和维护时就能够更加注意安全，避免发生意外事故。

综上所述，配电箱颜色标准的制定和遵守对于电力系统的正常运行和安全保障具有重要意义。

通过合理的颜色标识，可以提高人们对不同类型电力设备的识别和区分能力，从而更好地进行维护和操作。

因此，在进行配电箱设计和使用时，需要严格遵守相关的颜色标准，确保配电箱的正常运行和安全使用。

希望本文对配电箱颜色标准有所帮助，谢谢阅读！。

第1篇一、引言电力安全标识牌作为电力设施中重要的安全防护手段，其颜色的规定具有极其重要的意义。

颜色规定不仅能够直观、迅速地传达安全信息，还能够有效地引导人们采取相应的安全措施，避免事故的发生。

本文将对电力安全标识牌的颜色规定进行详细阐述。

二、电力安全标识牌的颜色分类电力安全标识牌的颜色主要分为四大类，即红色、黄色、蓝色和绿色，每种颜色代表不同的安全意义。

1. 红色红色通常代表禁止、危险或停止等含义。

在电力安全标识牌中，红色主要应用于以下几种情况：（1）禁止合闸、有人工作：用于警示工作人员不得操作设备，以防止发生事故。

（2）禁止分闸：用于警示工作人员不得进行分闸操作，以免造成设备损坏或人员伤害。

（3）禁止攀登、高压危险：用于警示人员不得攀登高压设备，以防止触电事故的发生。

（4）禁止放风筝：用于警示人员不得在高压线路附近放风筝，以防止风筝线触碰到高压线路，引发事故。

2. 黄色黄色通常代表注意、警告或提醒等含义。

在电力安全标识牌中，黄色主要应用于以下几种情况：（1）止步、高压危险：用于警示人员不得靠近高压设备，以防止触电事故的发生。

（2）电缆直埋：用于警示挖掘作业人员注意电缆直埋区域，以免损坏电缆。

（3）跨越鱼塘的供电线路下方：用于警示人员注意跨越鱼塘的供电线路下方，以免触电。

3. 蓝色蓝色通常代表指令、提示或指导等含义。

在电力安全标识牌中，蓝色主要应用于以下几种情况：（1）在此工作：用于指示工作人员进行工作的地方。

（2）从此上下：用于指示工作人员上下梯子或爬梯的地方。

（3）从此进出：用于指示工作人员进出设备区域的地方。

4. 绿色绿色通常代表安全、合格或允许等含义。

在电力安全标识牌中，绿色主要应用于以下几种情况：（1）安全通道：用于指示人员通行的安全通道。

（2）安全出口：用于指示人员紧急疏散的安全出口。

（3）合格：用于标识设备或材料符合安全要求。

三、电力安全标识牌的颜色搭配在电力安全标识牌的设计中，颜色的搭配也是非常重要的。

输变电设备标志、颜色管理规定为了确保输变电设备在运行过程中的牢靠性、安全性和稳定性，必需对设备的标志、颜色进行统一规定和管理。

所以在输变电设备标志、颜色管理方面应当注意以下几点：一、设备标志的基本原则在输变电设备的标志中，应当采纳具有较高辨识度的符号，符号中的图形应当简洁明白，能够清楚表达其含义，同时这些符号应当具有国际通用性。

注意下面几个方面：1、标志设计应注意设备的用途和实际作用，在标志中表示设备的功能特点，同时要求标志风格美观、精致。

2、标志和其背景颜色应当有明确的对比度，并且易于辨别。

3、标志的设计应注意标志的大小和工作环境，保证在各种工作环境下都能够清楚可见。

4、标志应当具有肯定的规范性，各种设备所使用的标志应当有明确的规定，以便管理部门进行统一管理。

二、设备标志的分类输变电设备标志一般可以分为以下几类：1、设备状态标志：重要用于表示设备的运行状态，如开/合、启动、停止等。

2、设备功能标志：重要用于表示设备的用途和功能特点。

例如：电动机、发电机、变压器等。

3、设备安全标志：重要用于标识设备的安全情况，如高压特别警示标志。

4、设备区域标志：用于标示各设备区域、功能区等，便于进行管理。

三、设备标志的颜色规范1、红色：重要用于表示禁止、停止、报警等警示信息。

2、黄色：重要用于表示警告或调度。

3、绿色：重要用于表示开放或正常状态，如发电机工作正常、开启状态等。

4、蓝色：重要用于表示中性、安全或建设场所等信息。

5、黑色：重要用于表示装置的覆盖、盖板、标贴等信息。

四、颜色规范的应用1、设备整体颜色应选用明显颜色，便于工作人员在远处识别。

2、使用相同并具有区分性的颜色标识应用，能够使工作人员快速地区分和判定设备状态和用途。

3、对于灯具、漆面、胶盖等物料，应使用符合颜色标准的相应颜色。

4、交直流电要求的颜色，红色表示交流电，蓝色表示直流电。

五、结论在输变电设备标志管理方面，必需严格依照标准操作，对设备的标志和颜色规定要求严格执行，以确保设备的正常运行、安全性和稳定性，有效提高设备管理的效率和质量。

电线布线色标的规定一、电工成套装置中的导线颜色"t护异线；黄绿双色线·动力电路的中线、中间线：浅蓝色交流或直流动力电路：黑色交梳控制电路：红色直流控制电路：iV'色与保护异线连接的控制电路自色。

与电网直接相连的联锁电路：枯黄或黄色二、依导线颇色标志电路(1)黑色装置和设备的内部布线(L)棕色直流电路的正极(a)红色二相电路的W相半导休一极管的集电极；平导体二极管、v流二极管或晶awl rl的阴极川）黄色一相电路的U相十旨体丁极管的基极晶闸管和双向晶Ih'管的门极(G)绿色相电路的V相(6) a色直流电路的负极半导体三极节的发射极；半导体二极管、整流二极管或晶闸管的阳极汀夕浅蓝色吮相电路的零线或中性线奋直流电路的接地中线(8）白色双向晶闸管的主电极；无指定用色的半导体电路(9)黄绿双色安全用的接地线(10) ti黑色并行用5R芯导线或双根纹线连接的交流电路三、依电路选择导缓顺色(1)交流三相电路的U相黄色书V相绿色；W相红色；零线或中性线浅蓝色安全用的接地线黄绿双色(2)用双芯导线或双根纹线连接的交流电路红黑色并行(3、直流电路的正极棕色；负极蓝色；接地中线浅蓝色。

(4)半导体三极管的集电极红色基极黄色；发射极蓝色。

(5）半导体二极管的阳极蓝色；阴极红色。

(6)晶闸管的阳极蓝色；门极黄色；阴极红色(7）双向晶阿管的门极黄色；主电极白色(8)设备内部布线黑色半导体电路白色有混淆时容许选指定用色外的其他颜色（如值、紫、灰．绿、旅.玫瑰rI等）c9i具体色标，在报Y线I:.如遇有两种或两种以｛的可标色，视该电路为特定清况．依电路中需要表示的某种含义进汀定色。

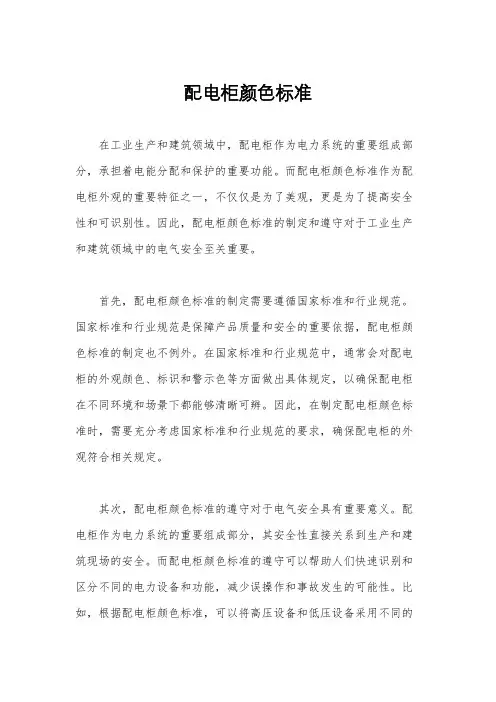

配电柜颜色标准在工业生产和建筑领域中，配电柜作为电力系统的重要组成部分，承担着电能分配和保护的重要功能。

而配电柜颜色标准作为配电柜外观的重要特征之一，不仅仅是为了美观，更是为了提高安全性和可识别性。

因此，配电柜颜色标准的制定和遵守对于工业生产和建筑领域中的电气安全至关重要。

首先，配电柜颜色标准的制定需要遵循国家标准和行业规范。

国家标准和行业规范是保障产品质量和安全的重要依据，配电柜颜色标准的制定也不例外。

在国家标准和行业规范中，通常会对配电柜的外观颜色、标识和警示色等方面做出具体规定，以确保配电柜在不同环境和场景下都能够清晰可辨。

因此，在制定配电柜颜色标准时，需要充分考虑国家标准和行业规范的要求，确保配电柜的外观符合相关规定。

其次，配电柜颜色标准的遵守对于电气安全具有重要意义。

配电柜作为电力系统的重要组成部分，其安全性直接关系到生产和建筑现场的安全。

而配电柜颜色标准的遵守可以帮助人们快速识别和区分不同的电力设备和功能，减少误操作和事故发生的可能性。

比如，根据配电柜颜色标准，可以将高压设备和低压设备采用不同的颜色标识，以便于工作人员在操作和维护时能够清晰明了地识别设备类型和电压等级，从而提高工作效率和安全性。

此外，配电柜颜色标准的制定和遵守也有利于美化工作环境和提升企业形象。

配电柜作为工业生产和建筑现场中常见的设备，其外观整洁和色彩搭配的合理性直接关系到工作环境的整体美观度和企业形象的展示。

因此，在制定配电柜颜色标准时，可以考虑结合企业的整体风格和形象要求，选择符合要求的颜色和标识方案，以提升工作环境的整体美观度和企业形象的专业性。

综上所述，配电柜颜色标准的制定和遵守对于工业生产和建筑领域中的电气安全和美观度都具有重要意义。

通过遵循国家标准和行业规范，确保配电柜外观符合相关规定，可以提高配电柜在不同环境和场景下的可识别性和安全性；同时，合理的配电柜颜色标准也有利于美化工作环境和提升企业形象。

因此，对于配电柜颜色标准的制定和遵守，我们应该充分重视，并严格按照相关规定执行，以确保工作场所的安全和整体形象的提升。
