保护压板规定

国家电网公司关于保护压板分色的规定Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998根据国家2005年33号文附件：《国家电网公司关于保护压板分色的规定》继电保护及安全自动装置压板及保护屏统一命名规范办法安全自动装置压板统一命名规范1.总则为保证正确投退继电保护及安全自动装置（以下简称“保护”）压板，避免发生误操作，确保电网安全稳定运行，特制定本办法。

本办法对保护压板统一命名进行了规范，对于本办法未列出的保护装置，其名称的规范可参照执行。

对于新建、改（扩）建工程，设计单位应按本办法规范保护压板的命名，施工调试单位应按本办法提前做好保护压板的命名及标签制作等准备工作，运行单位提前做好现场运行规程的编制或修改工作，保证按规范命名的保护压板与新设备同步投产。

2.继电保护及安全自动装置压板统一命名规范继电保护及安全自动装置压板分类及标签格式。

压板分为投运压板和备用压板。

投运压板指经试验证明接线、功能正确并投入运行的压板。

备用压板指保护屏上未接线的压板、不投入的保护功能段及不投入的跳闸出口压板；备用压板均应标注“XXLPXX备用”，且备用压板的连接片必须摘除。

继电保护及安全自动装置压板命名范围包括保护屏上的压板及切换把手等。

各站现场运行规程中必须列出本站各套保护压板名称、压板投退使用说明。

保护压板投退说明编写原则要求：准确、详细、便于执行。

对容易混淆的压板名称做出解释，如：主保护、后备保护等。

写明各压板在不同运行方式下的状态。

注明各套保护投退对应的压板名称。

保护压板投退说明中经常使用的部分应粘贴在保护盘上，以方便运行人员操作。

压板、把手等名称应采用双重编号。

即：在规范命名中应体现设计图纸中的编号以及名称，如：“9LP5033A相跳闸出口Ⅱ”。

保护屏压板颜色：原则上跳闸压板一律采用红色标识，保护功能压板一律采用黄色标识。

保护压板标签宜采用白底黑字打印，字体采用宋体。

保护及自动装置压板投退管理规定更多免费资料下载请进：好好学习社区保护及自动装置压板投退管理规定第一章总则第一条为加强和规范我司保护及自动装置投退工作，保障机组安全稳定运行，制定本管理规定。

第二条保护与安全自动装置是确保机组安全、稳定运行的主要装置，保护装置使用不当或动作不正确，可能引起事故或事故扩大，损坏设备，甚至造成整个电力系统崩溃瓦解, 各部门应严格按本规定执行。

第三条本规定适用于我司保护与安全自动装置管理。

第二章保护定值的提出、复核、整定管理第四条热机保护定值的提出由运行部专业工程师根据厂家说明书、运行规程等资料，结合实际工艺特点制定，策划部对口专工复核后，由公司主管领导批准执行；第五条电气保护定值的提出由策划部电气二次专工根据电网系统参数、一次设备主接线和技术参数、装置厂家说明书、运行规程等资料，结合实际计算整定，由公司主管领导批准执行；第六条由于系统改造、设备异动等原因保护定值需修改时，按原程序办理审批手续。

第三章保护及其装置的运行管理第七条发电机组一旦投入运行，所有保护、联锁装置应按调度安排及公司规定投入；第八条发电机组在启动过程中或运行中因设备检修、试验的需要，必须临时退出主要保护时，应由提出部门专业人员填写保护投退审批单，申请批准后，由当值值长通知相关人员执行；（一）热工保护投退工作由热工专业相关班组技术人员在同专业技术人员监护下执行；（二）继电保护装置压板投退工作由运行人员按运行规程执行，如有需要拆开接线者，由继电保护专业人员进行；第九条一般保护联锁需要解除时，由提出人员填写保护投退审批单，由当值值长签字批准后，由机长联系相关专业人员实施；第十条运行、热工人员在实施保护投退时，必须持操作票（卡），实行操作监护制度，并做好记录即《保护解/投记录表》，工作完成后及时通知当班机长和值长认可；第十一条在工作结束需要恢复保护时，应由提出部门专业人员在征得当值值长同意后，由运行机长通知相关人员投运与恢复，并对保护投运的正确性负责，做好记录。

继电保护及自动装置压板管理规定前言根据制订企业技术标准的需要，为了加强继电保护定值管理工作，结合本公司的实际，参照有关技术规程，特制定本规程。

本着协调、统一的原则，本标准在编写格式和表述规则上均符合DL／T600一1996《电力标准编写的基本规定》。

继电保护及自动装置压板管理规定1 主管生产的领导，各有关技术人员，继电保护人员，运行人员应熟悉公司各保护装置的作用原理，正常运行情况下各装置压板的正确位置。

2 一次设备投入运行前值班人应注意检查保护装置各压板是否位置正确，接触是否良好，严格禁止一次设备在无保护状态下运行。

3 保护装置在正常运行情况下，任何工作人员不许擅自改变装置压板的位置，违者必究。

4 各保护装置的压板必须有明确的标志。

5 有关保护装置压板的投入（或退出）运行操作，均应经相应的管辖该装置的人员（调度或运行值班负责人）的同意方可进行，该项操作由运行人员负责进行，值长应将操作情况详细记入值班记录簿中。

6 在保护装置及二次回路上工作前，运行人员必须审查继电保护工作人员的工作票及其安全措施，认真按工作票的要求与实际情况做好安全措施，同时应特别注意，凡可能引起保护装置误动作的一切工作，运行人员必须采取有效的防患措施，必要时征得调度员同意，将有关保护装置退出运行或解除联运跳闸出口压板。

在继电保护工作结束时，运行人员应进行验收，检查拆动的接线、元件标志是否恢复正常，压板位置是否正确，检修交待所写的容是否清楚等。

7 变压器正常运行时，轻瓦斯保护压板投入信号，重瓦斯压板应投跳闸位置，备用变压器的瓦斯保护应投信号，以便监视油面。

当一台断路器控制两台变压器，其中一台转为备用时应将其重瓦斯保护压板改投信号。

8 变压器在运行进行滤油、加油、换硅胶及打开各种闸门放气、放油清呼吸孔时，应先将重瓦斯保护压板改投信号位置，此时其他保护压板（如差动，过流等）仍应投入跳闸位置。

工作完毕后经4小时运行并确认瓦斯继电器无气体时，可向调度员申请将重瓦斯保护压板投入跳闸位置。

继电保护及安全自动装置压板管理制度《继电保护及电网安全自动装置检验条例》《微机继电保护装置运行管理规程》3.总则3.1、为加强继电保护及安全自动装置的压板管理工作，规范压板名称，方便运行管理，特制定本规定。

3.2、继电保护技术监督小组负责继电保护及安全自动装置压板的日常管理工作。

3.3、继电保护专业、变电运行专业人员应熟悉本规定。

运行规定4.1、继电保护及安全自动装置的压板(以下简称“压板”)运行方式由调度所具体管理。

4.2、调度所对压板运行方式安排的正确性负责，基建或检修单位对压板名称所对应功能的正确性负责，变电运行工区对压板投、退结果的正确性负责。

4.3、变电运行人员在投、退保护功能压板时，须保证压板的实际投、退情况与压板方式单一致。

4.4、运行人员要根据压板方式单负责保护装置压板的投停操作，并于每月____日之前对压板方式按照方式单和投停记录巡视检查一遍，将巡视情况记录到当天的运行巡视卡中，巡视人员对压板投停的正确性及可靠性负责，并纳入相关的考核。

运行人员每年____月份检查紧固压板一次。

检修规定5.1、基建或检修单位对新安装或改造保护装置进行整组传动试验时，需对压板方式单的正确性进行验证，发现问题及时汇报调度所专业技术人员。

5.2、基建或检修单位必须保证监控系统压板变位报文与实际压板名称一致。

管理流程6.1、光伏电站负责对各变电站的压板名称进行统计，调度处负责对压板功能进行解释，并负责编制压板方式单。

6.2、对于原理图上未出现的压板，由基建或检修单位按照装置实际情况交待压板名称和编号，由运行人员上报调度处。

6.3、新保护装置的投运要随定值单下达压板方式单，施工单位负责领取。

施工结束或工作票办理终结之前，由施工单位交运行单位存档。

6.4、调度所下发压板方式单时，要按照“压板标签规范标准”的要求对压板名称进行规范。

检修或基建单位负责按照压板方式单统一规范压板名称，运行人员按照方式单进行压板投停，并与调度核对压板方式。

一、关于跳闸出口压板规律
1、压板上边对地有-55V左右，下边对地有+550V左右：则保护有
出口，此时绝对不能投入压板；
2、压板上边对地有-55V左右，下边对地有0V：则保护没有出
口，此时压板可以投入；
3、压板上边对地有-0V，下边对地有0V，则跳闸回路断线不通；
4、压板上边对地有+55V左右，下边对地有+55V左右：则保护
有出口，且跳闸回路不通（适用于有操作箱例如主开关）
二、关于保护压板规律：
1、许继压板为强电开入型，故即使正常情况下保护压板上下为异
极性电压，对地分别为＋55V及-55V
2、南瑞压板及早期微机保护为弱电开入型，一般是24V的，装置
的里面的电源模块，不接地，所以上下对地没有电压，上下之
间有24V
3.非电量如重瓦斯等其保护是直接出口跳闸的，所以其保护压板
就是直接出口的，而不是开入装置的，故此类保护压板与出口
压板特性一致
三、非常规压板投退建议：
由于各种保护的原理不同，在压板的回路上也有很大的区别，比如一些进口的线路保护的压板分布情况就不一定符合上述规
律，此外与热工联系的压板也比较特殊，比如关主汽门出口压
板，一般设计该回路是属无源压板。

为了投退各种机理不同的
压板即使掌握不了规律也不至出错
所以，可在退出该压板之后，立即测量一下压板两端的电压，做好记录，投入压板时以便参考。

因为退压板一般都在正常情况下，保护也没有动作跳闸等等，这时压板的电压记录下来，再投压板时，对比压板电压只要和退压板时一致，则属正常情况，这时投入压板则不会导致跳闸。

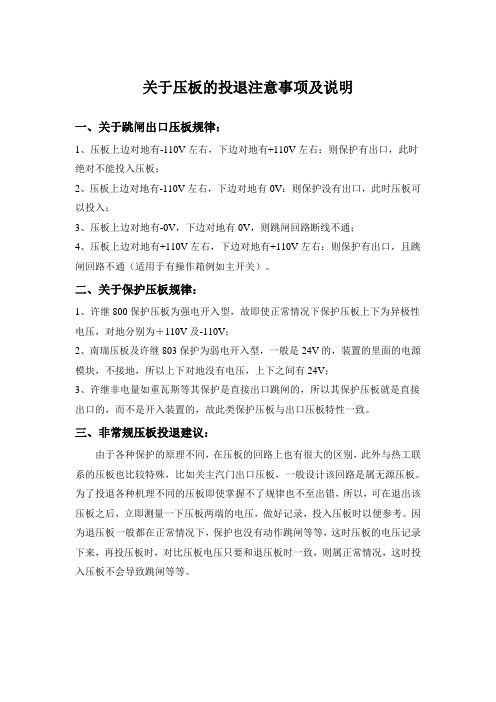

关于压板的投退注意事项及说明一、关于跳闸出口压板规律：1、压板上边对地有-110V左右，下边对地有+110V左右：则保护有出口，此时绝对不能投入压板；2、压板上边对地有-110V左右，下边对地有0V：则保护没有出口，此时压板可以投入；3、压板上边对地有-0V，下边对地有0V，则跳闸回路断线不通；4、压板上边对地有+110V左右，下边对地有+110V左右：则保护有出口，且跳闸回路不通（适用于有操作箱例如主开关）。

二、关于保护压板规律：1、许继800保护压板为强电开入型，故即使正常情况下保护压板上下为异极性电压，对地分别为＋110V及-110V；2、南瑞压板及许继803保护为弱电开入型，一般是24V的，装置的里面的电源模块，不接地，所以上下对地没有电压，上下之间有24V；3、许继非电量如重瓦斯等其保护是直接出口跳闸的，所以其保护压板就是直接出口的，而不是开入装置的，故此类保护压板与出口压板特性一致。

三、非常规压板投退建议：由于各种保护的原理不同，在压板的回路上也有很大的区别，此外与热工联系的压板也比较特殊，比如关主汽门出口压板，一般设计该回路是属无源压板。

为了投退各种机理不同的压板即使掌握不了规律也不至出错，所以，可在退出该压板之后，立即测量一下压板两端的电压，做好记录，投入压板时以便参考。

因为退压板一般都在正常情况下，保护也没有动作跳闸等等，这时压板的电压记录下来，再投压板时，对比压板电压只要和退压板时一致，则属正常情况，这时投入压板不会导致跳闸等等。

压板两端对地电压的测量，控制电源为220V直流时：1.对于跳闸出口压板：（1）压板上边对地有-110V左右，下边对地有110V左右：则保护有出口；（2）压板上边对地有-110V左右，下边对地有0V：则保护没有出口；（3）压板上边对地有-0V，下边对地有0V，则跳闸回路断线不通；（4）压板上边对地有110V左右，下边对地有110V左右：则保护有出口，且跳闸回路不通。

继电保护及安全自动装置压板管理制度一、背景继电保护及安全自动装置是电力系统中的重要组成部分，它们的运行稳定性直接影响电网的安全和稳定。

而装置的压板是保证其正常运行的重要部件，因此良好的压板管理制度能够有效提升电力系统的安全性和可靠性。

二、管理制度1.压板清理–对继电保护及安全自动装置的压板进行定期清理，保证其表面干净无尘。

–清洁方式：使用软布擦拭。

2.压板检测–对继电保护及安全自动装置的压板进行定期检测。

–检测方式：使用目视或者放大镜进行检测。

3.压板更换–当压板出现损坏、变形、存在严重表面不平整、氧化等情况时，需要及时更换。

–更换方式：在断电情况下，将原有的压板取下，清理电器连接面，再安装新的压板。

4.压力测试–对更换或新增的压板进行压力测试，测试合格后再接入电网。

–测试方式：在断电状态下，将继电器或安全自动装置中的输出端子端子与测试装置相连，然后进行压力测试，测试压力按照厂家规定为准。

5.纪录管理–对各种压板的更换、清理、检测、压力测试等情况进行详细记录，并建立档案，方便日后查询。

–纪录项目：压板型号、编号、更换时间、更换原因、清理日期、检测结果、压力测试结果等。

三、责任制1.压板管理责任人–对继电保护及安全自动装置的压板进行管理，负责压板的清理、检测、更换，并对相关记录进行管理。

–责任人名单：由各区域电力公司、发电厂等单位确定，每个单位至少应有一名负责人。

2.厂商责任–厂商应对所生产的继电保护及安全自动装置压板进行质量检测，确保其产品无缺陷。

–厂商应提供压力测试标准，并对测试合格的压板提供质量保证。

3.检测责任人–对继电保护及安全自动装置的压板进行检测的责任人应具有相关专业技能，确保检测结果准确可靠。

四、相关标准1.GB/T 15381-2008《继电保护装置》2.DL/T 637-1997《电力系统自动控制装置》3.JB/T 9662-1999《压板》4.YY/T 0633-2016《继电保护及安全自动装置压板压力测试规范》五、总结压板管理制度对于电力系统的安全和稳定具有至关重要的作用。

变电站压板运行管理规定1总则1.1为保证变电站内二次设备的运行状态满足一次设备运行状态的需要，规范变电站压板运行和维护工作，预防压板误投切事故，特制定本规定1.2适用范围：都匀供电局所辖变电站内所有继电保护及自动装臵压板、功能切换操作把手、调度自动化装臵遥控压板（以下简称压板）。

市场营销部开闭所的压板运行管理参照此规定执行。

2名词解释2.1软压板：实际为装臵内部设臵的电子开关，通过不同定值和控制字改变其状态，实现保护回路和功能的投退。

2.2硬压板：即连接片，用于连接和接通保护回路，实现保护功能的设备。

2.3压板定臵图：按整定书要求，在正常运行方式下，反映压板的实际排列位臵和投切状态的图表。

2.4压板运行检查图：即压板状态动态图，是反映压板当前运行状态下的排列位臵和投切状态的图表。

3职责3.1生产技术部3.1.1负责压板运行的技术监督、管理工作。

3.1.2制定压板运行的管理规定、技术措施，并定期检查落实情况。

3.1.3参加压板运行误操作事故的调查分析，制定反事故技术措施。

3.1.4负责所辖单位的压板运行技术监督、信息反馈和经验交流。

3.2供电运行部3.2.1负责压板的运行、日常维护，压板标签的更换及命名修改。

3.2.2负责装臵投运时的压板标签验收工作。

3.2.3制订压板运行的实施细则。

3.3修试管理所3.3.1负责压板回路的检查、试验，压板功能的校验，压板标签和功能一致性检查。

3.3.2负责明确压板投切功能，并对其作用书面说明。

3.3.3负责压板标签的首次命名。

4运行管理4.1供电运行部是变电站压板的运行部门。

4.2硬压板的投入、切除应有专门记录，并保存3年；压板投切应体现在操作票中。

4.3软压板的投入、切除应由监控系统遥控操作并记录于历史事项中产生；对无监控系统的变电站，按4.2执行。

4.4调度员根据电网运行方式可对装臵压板进行相应的调度。

变电站压板投切应严格按调度令执行，不属于调度管辖的由变电站依据现场运行规程执行。

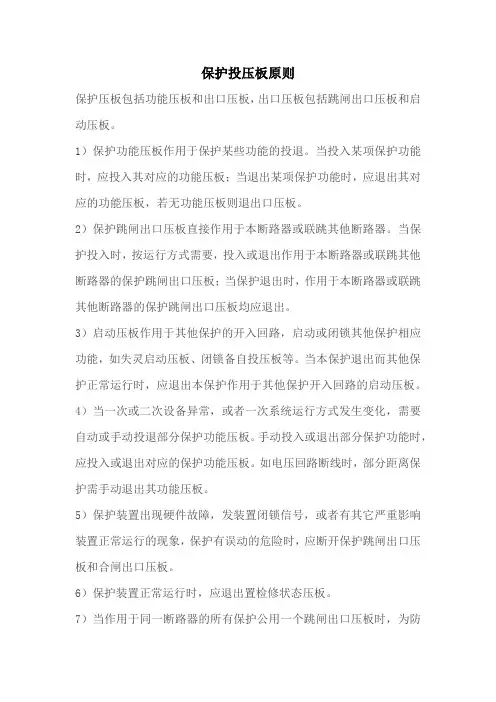

保护投压板原则
保护压板包括功能压板和出口压板，出口压板包括跳闸出口压板和启动压板。

1）保护功能压板作用于保护某些功能的投退。

当投入某项保护功能时，应投入其对应的功能压板；当退出某项保护功能时，应退出其对应的功能压板，若无功能压板则退出口压板。

2）保护跳闸出口压板直接作用于本断路器或联跳其他断路器。

当保护投入时，按运行方式需要，投入或退出作用于本断路器或联跳其他断路器的保护跳闸出口压板；当保护退出时，作用于本断路器或联跳其他断路器的保护跳闸出口压板均应退出。

3）启动压板作用于其他保护的开入回路，启动或闭锁其他保护相应功能，如失灵启动压板、闭锁备自投压板等。

当本保护退出而其他保护正常运行时，应退出本保护作用于其他保护开入回路的启动压板。

4）当一次或二次设备异常，或者一次系统运行方式发生变化，需要自动或手动投退部分保护功能压板。

手动投入或退出部分保护功能时，应投入或退出对应的保护功能压板。

如电压回路断线时，部分距离保护需手动退出其功能压板。

5）保护装置出现硬件故障，发装置闭锁信号，或者有其它严重影响装置正常运行的现象，保护有误动的危险时，应断开保护跳闸出口压板和合闸出口压板。

6）保护装置正常运行时，应退出置检修状态压板。

7）当作用于同一断路器的所有保护公用一个跳闸出口压板时，为防
止断路器无保护状态下运行，在断路器合闸操作前，该断路器的跳闸出口压板应投入；断路器合闸运行期间，该断路器的跳闸出口压板不应退出。

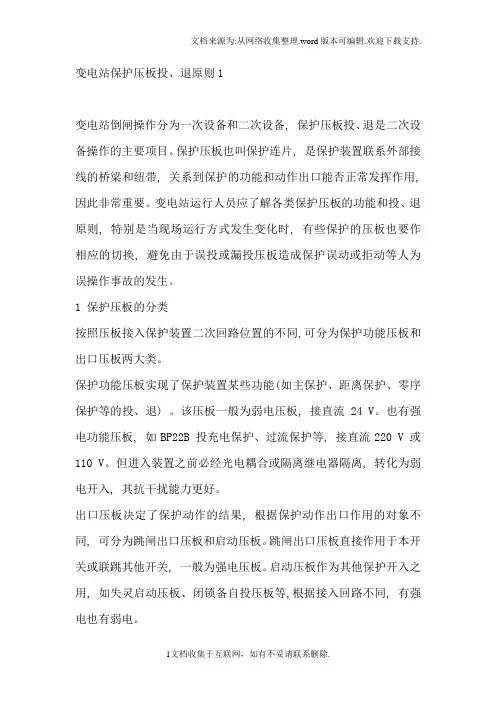

变电站倒闸操作分为一次设备和二次设备, 保护压板投、退是二次设备操作的主要项目。

保护压板也叫保护连片, 是保护装置联系外部接线的桥梁和纽带, 关系到保护的功能和动作出口能否正常发挥作用, 因此非常重要。

变电站运行人员应了解各类保护压板的功能和投、退原则, 特别是当现场运行方式发生变化时, 有些保护的压板也要作相应的切换, 避免由于误投或漏投压板造成保护误动或拒动等人为误操作事故的发生。

1 保护压板的分类按照压板接入保护装置二次回路位置的不同,可分为保护功能压板和出口压板两大类。

保护功能压板实现了保护装置某些功能(如主保护、距离保护、零序保护等的投、退) 。

该压板一般为弱电压板, 接直流24 V。

也有强电功能压板, 如BP22B 投充电保护、过流保护等, 接直流220 V 或110 V。

但进入装置之前必经光电耦合或隔离继电器隔离, 转化为弱电开入, 其抗干扰能力更好。

出口压板决定了保护动作的结果, 根据保护动作出口作用的对象不同, 可分为跳闸出口压板和启动压板。

跳闸出口压板直接作用于本开关或联跳其他开关, 一般为强电压板。

启动压板作为其他保护开入之用, 如失灵启动压板、闭锁备自投压板等,根据接入回路不同, 有强电也有弱电。

2 保护压板投、退一般原则当开关在合闸位置时, 投入保护压板前需用高内阻电压表测量两端电位, 特别是跳闸出口压板及与其他运行设备相关的压板, 当出口压板两端都有电位, 且压板下端为正电位、上端为负电位, 此时若将压板投入, 将造成开关跳闸。

应检查保护装置上动作跳闸灯是否点亮, 且不能复归, 否则有可能保护跳闸出口接点已粘死。

如出口压板两端均无电位, 则应检查相关开关是否已跳开或控制电源消失。

只有出口压板两端无异极性电压后, 方可投入压板。

除了与二次回路直接连接的保护硬压板之外,某些厂家还设置了保护软压板, 便于监控后台机、调度后台机远方投、退保护。

软压板与硬压板组成“与”的关系来决定保护功能的投、退, 只有两种压板都投入且控制值整定为投入时, 保护功能才起作用, 任一项退出, 保护功能将退出。
