辫状河三角洲前缘评价剩余油分布的水淹模式——以温西三块水淹层

三角洲前缘短期基准面旋回层序分析张春芳1,李恒清2(1.中国石化胜利油田分公司培训中心(党校),山东东营257000;2.中国石化胜利油田分公司现河采油厂,山东东营257011)摘要:永8断块为东营凹陷东部的复杂断块油气藏早已进入高含水期,为进一步提高采收率,研究了该区地层沉积过程中沉积基准面的升降情况和气候特征,对永8断块沙二段5-6砂组的地层格架结构进行了成因分析,为该断块油藏的层次结构划分提供更加合理可靠的依据,也为后续的油藏精细描述做了必要的前期准备㊂关键词:水下分流河道;高分辨率层序;可容空间;河口坝中图分类号:P618.130.1文献标识码:A 文章编号:1006-7981(2020)06-0063-021三角洲前缘微相构成及特征1.1水下分流河道微相水下分流河道是三角洲平原亚相中的分流河道入湖后在水下的延伸部分,根据其沉积环境的不同可分为高可容空间型和低可容空间型两类:高可容空间型表现为完整式水下分流河道相组合,为非连续性水下分流河道发育条件下的产物;低可容空间型表现为截削式水下分流河道相组合,为连续性水下分流河道发育条件下的产物㊂包括完整式水下分流河道微相和截削式水下分流河道微相㊂1.2河口坝微相河口坝的形成分两种类型,一是分流河道入湖后,粗粒物质因流速降低很快在水下分流河道的两侧沉积下来,形成低可容纳空间型河口坝㊂另一种为高密度流体入湖后沿着水下分流河道方向,在水下继续延伸一段距离后,在远离湖岸线的分流河道末端处(A值较高)发生沉积,形成高可容纳空间型河口坝,多在稳定的水下分流河道前端,尤其是在坡折点以下A值较高的沉积环境下形成㊂包括低可容空间型河口坝和㊁高可容空间河口坝㊂1.3远砂坝微相远砂坝一般位于三角洲前缘末端,在高可容纳空间,A/S大于1或远大于1,沉积物补给通量极少,处于欠补偿或饥饿状态,随着基准面的下降,沉积物补给通量缓增,形成具反粒序的加积一弱进积序列,沉积了较细的薄层叠加式河口坝砂体即远端砂坝砂体,常与三角洲泥共生,岩性以细砂岩和粉砂岩㊁泥质粉砂岩互层为主,向上略变粗,砂体一般厚约1m㊂远砂坝常发育水平层理㊁透镜状层理㊁包卷层理及浪成沙纹层理㊂1.4分流间湾与席状砂微相分流间湾岩性为泥岩㊁粉砂质泥岩,发育水平层理,测井曲线表现为低幅直线状㊂席状砂为砂泥互层,以细砂岩为主,在相序上有两种情况,一是与远砂坝㊁前三角洲泥共生,为高可容空间处于欠补偿或饥饿状态下的沉积;二是与浅湖泥共生,在低可容空间条件下的分流间湾处,由于风浪作用,河口坝或水下天然堤上的粉砂质被改造,重新分布形成,在测井曲线上表现为低幅的微齿化曲线㊂1.5水下决口扇微相决口扇为洪水期冲决天然堤所致,发育在浅水台型三角洲前缘微相中,沉积基准面较低,A/S小于1的环境下,主要由粉砂和细砂组成㊂发育变形层理㊁沙纹层理㊂自然伽玛曲线呈低幅指形~钟形,自然电位曲线呈中低幅,圆弧形㊂概率累计曲线为 低斜两段式 ,悬浮次总体较发育,粒度大于3Φ,含量为15%以上,斜率较低,为23ʎ~27ʎ,表明其分选较差㊂2三角洲前缘沉积微相的展布特征选择该区具有代表性的沉积微相在近顺流方向的剖面分布和平面微相分布㊂由于断块所包含的区域较小,每一期地质历史时期沉积的地层只能在本区显露一部分,在平面上沉积微相稍有变化,362020年第6期内蒙古石油化工收稿日期:2020-4-2而垂向上的变化相对较大㊂如71-72时期为基准面上升的湖进期,位于上游的永111-1井一带发育的截削式水下分流河道,而相对远离湖岸的永8-63和永8-47井一带发育完整的水下分流河道组合㊂在垂向上,8砂层组底部发育有远砂坝和前三角洲泥岩微相,向上逐渐变为完整的河口坝微相组合,再向上到7砂层组为三角洲前缘中部,表现为完整的河口坝上叠置上残式水下河道微相组合,6砂组为三角洲前缘的中后部,表现为上残式水下河道微相相互叠置组合形式出现,显示水动力条件逐渐增强的趋势;至5砂层上部(即51层),曲线上表现出三角洲平原相中河道微相的平滑二元结构特征㊂3储层砂体超短期旋回成因分析3.1低可容空间㊁低沉积速率环境㊂沙二8地质历史时期,早期气温较高,湖泊面积较小,且水位较低,气候干旱,钙质隔夹层广泛分布,对应低可容空间和低沉积速率型,每期超短旋回的地层厚度相对较薄;后期(84-81)降雨量渐多,湖面渐渐扩大,沉积物厚度也随之增厚㊂将沙二8砂层组划分为7个小层,共包括14个超短期旋回,其中有3个完整旋回和11个半旋回㊂多数半旋回都表现为向上变浅的基准面下降半旋回㊂87-85为基准面下降期,A/S大于1或等于1,沉积物补给通量极少,处于欠补偿或饥饿状态,干旱的气候导致基准面下降,可容纳空间缓慢递减,沉积物补给通量迅速递减,形成具反粒序的加积序列,沉积了较细的薄层叠加式河口坝砂体以及远端砂坝砂体.而在中后期84-81降雨量逐渐增加,可容空间缓慢递增,沉积物补给通量迅速增加,即:基准面上升期,A/S小于1,形成进积序列,沉积了较厚的叠加式河口坝砂体以及水下分流河道复合砂体㊂3.2高可容空间㊁高沉积速率环境㊂沙二7地质历史时期,气温较高,气候相对湿润,降雨量大,湖泊面积较大,对应湖泊相对扩张期,发育相对较高的水位体系域,湖平面较深,对应高可容纳空间和相对低沉积通量型,前期超短期旋回地层厚度较厚,而后期超短期旋回地层厚度相对较薄,将该段地层划分了6个小层,共包括18个超短期旋回,其中有3个完整旋回和15个半旋回㊂研究区该时期沉积地形特点类似于 坡型三角洲前缘 沉积,因坡折带处地形起伏较大,水动力条件也较复杂,在坡折带上存在冲刷侵蚀作用,而在坡折带前存在过而不沉现象,所以本区在该历史时期沉积的砂体厚度变化较大㊂沙二6地质历史时期,气温较高,气候由湿润渐渐转向干旱,降雨量逐渐减少,湖泊面积较大,发育高水位体系域,湖平面较高,研究区该时期沉积地形特点类似于 台型三角洲前缘 沉积,对应高可容纳空间和相对高沉积通量型,在局部较短时期内也存在过而不沉现象,将该段地层划分了5个小层,共包括11个超短期旋回,其中有5个完整旋回和6个半旋回㊂3.3低可容空间㊁沉积加冲蚀环境㊂沙二5地质历史时期,气温较高,气候干旱,降雨量较少,湖泊面积渐渐收缩,湖平面较低,对应低可容纳空间和相对低沉积通量型,将该段地层划分了5个小层,共包含12个超短期旋回,其中有7个完整旋回和5个向上粒度变细的半旋回,每一个超短期基准面半旋回底部都是一个突变冲蚀基底,缺少沉积基准面下降半旋回;显示研究区在该时期处于近湖平面甚至局部时期出露水面的沉积环境㊂4结论(1)在研究区厚层砂体中可以识别出水下分流河道成因砂体㊁水下分流河道与河口沙坝复合成因砂体㊁河口坝砂体等6种砂体类型,根据可容空间与沉积通量的变化6种砂体类型在时空分布上,伴随坡折带的迁移呈现一定的规律性,该规律性是在研究区进行地层精细划分和对比的依据㊂(2)正如W a l t h e r所指出 只有那些没有间断的㊁现在能看到的相互邻接的相和相区,才能重叠在一起[12] ,总体上沙二8-沙二5砂层组地层的沉积分布特点符合坳陷盆地三角洲前缘相变沉积模式,然而由于气候变化的影响,在沙二段5-8砂层组沉积过程中,因环境发生了变化,每个短期旋回特征及其所包含的超短期旋回都有差异㊂(3)对研究区地层层序形成机制的认识,是本区断块油藏地层精细划分和对比工作的基础,也是进一步对小层细分进行砂体构型工作的前期准备㊂[参考文献][1]邓宏文.美国层序地层研究中的新学派高分辨率层序地层学.石油与天然气地质,1995,16(2):87~9746内蒙古石油化工2020年第6期。

一、单元概况1.油藏地质概况胜二区东三5单元位于胜坨油田胜利村构造西南翼，北面、东面分别被7号断层和9号断层分割与三区坨21和坨11断块相连，西及西南与边水相连，呈扇形分布，为三角洲前缘沉积的中高渗亲水砂岩油藏。

东三5砂层组埋藏深度1610-1720米。

单元含油面积2.3平方千米，油层平均有效厚度20.3米，地质储量830万吨。

单元整体为三角洲前缘沉积，全区以水下分流河道微相为主，其次为道间沉积。

储层主要是中、细砂岩，其成分成熟度，结构成熟度都较低，岩石胶结类型为孔隙-接触式，胶结疏松，出砂严重。

共有5个含油小层，小层平均渗透率最大值2412×10-3平方微米，储层的整体变异系数均处于0.4-0.65之间。

平面上渗透率1000-3000×10-3平方微米，平面上有较强的非均质性。

各小层西南面受边水控制，5砂层组水侵系数1.26×104方/（月·兆帕）。

原始油层温度60-65摄氏度，原始油层压力16.7兆帕，饱和压力9.8兆帕。

地面粘度范围225-2661毫帕秒，地层水型为氯化钙，目前地层水矿化度17000毫克/升，总之，胜二区东三段5砂层组是一个构造简单、油层厚度大、渗透性较好、油稠、低温、高盐、出砂严重、边水活跃的构造油藏。

2.单元开发简历胜二区东三单元1968年10月投入开发，到目前主要经历了天然能量开发阶段；投入注水开发阶段；综合调整产能扩建阶段；综合治理减缓递减阶段以及综合调整细分阶段,共五个开发阶段。

目前处于综合调整细分阶段，2011年针对日益变差的井网，单元实施细分单元综合调整，将单元进一步划分为二区东三13、二区东三1-3不含13、二区东三4和二区东三5等4个细分单元，其中东三4及东三5实施综合调整，共钻新井26口，东三13实施水平井开发，钻新水平井9口。

实施综合调整后东三4主体部分投入注聚开发，并于2012年11月投产。

二、基础模型建立1.静态模型的建立首先统计了352口井的静态数据（井信息、分层数据、井斜数据、砂体数据、测井数据等），保证了油藏地层格架模型的准确性。

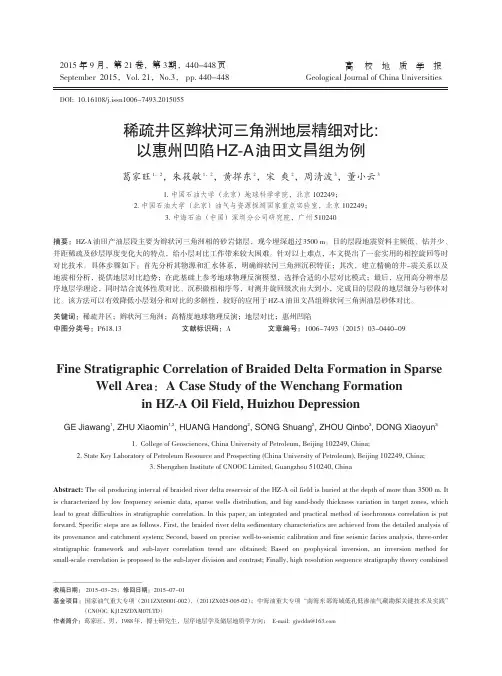

2015 年 9 月，第 21 卷，第 3 期，440-448 页 September 2015，Vol. 21，No.3， pp. 440-448DOI: 10.16108/j.issn1006-7493.2015055高 校 地 质 学 报 Geological Journal of China Universities稀疏井区辫状河三角洲地层精细对比: 以惠州凹陷 HZ-A 油田文昌组为例葛家旺 1，2，朱筱敏 1，2，黄捍东 2，宋 爽 2，周清波 3，董小云 32. 中国石油大学 （北京） 油气与资源探测国家重点实验室，北京 102249； 3. 中海石油 （中国） 深圳分公司研究院，广州 510240 1. 中国石油大学 （北京） 地球科学学院，北京 102249；摘要：HZ-A 油田产油层段主要为辫状河三角洲相的砂岩储层，现今埋深超过 3500 m。

目的层段地震资料主频低、钻井少、 井距稀疏及砂层厚度变化大的特点，给小层对比工作带来较大困难。

针对以上难点，本文提出了一套实用的相控旋回等时 对比技术。

具体步骤如下：首先分析其物源和汇水体系，明确辫状河三角洲沉积特征；其次，建立精确的井-震关系以及 地震相分析，提供地层对比趋势；在此基础上参考地球物理反演模型，选择合适的小层对比模式；最后，应用高分辨率层 序地层学理论，同时结合流体性质对比、沉积微相相序等，对测井旋回级次由大到小，完成目的层段的地层细分与砂体对 比。

该方法可以有效降低小层划分和对比的多解性，较好的应用于 HZ-A 油田文昌组辫状河三角洲油层砂体对比。

关键词：稀疏井区；辫状河三角洲；高精度地球物理反演；地层对比；惠州凹陷 中图分类号：P618.13 文献标识码：A 文章编号：1006-7493 （2015） 03-0440-09Fine Stratigraphic Correlation of Braided Delta Formation in Sparse Well Area：A Case Study of the Wenchang Formation in HZ-A Oil Field, Huizhou DepressionGE Jiawang1, ZHU Xiaomin1,2, HUANG Handong2, SONG Shuang2, ZHOU Qinbo3, DONG Xiaoyun32. State Key Laboratory of Petroleum Resource and Prospecting (China University of Petroleum), Beijing 102249, China; 3. Shengzhen Institute of CNOOC Limited, Guangzhou 510240, China 1. College of Geosciences, China University of Petroleum, Beijing 102249, China;Abstract: The oil producing interval of braided river delta reservoir of the HZ-A oil field is buried at the depth of more than 3500 m. It is characterized by low frequency seismic data, sparse wells distribution, and big sand-body thickness variation in target zones, which lead to great difficulties in stratigraphic correlation. In this paper, an integrated and practical method of isochronous correlation is put forward. Specific steps are as follows. First, the braided river delta sedimentary characteristics are achieved from the detailed analysis of its provenance and catchment system; Second, based on precise well-to-seismic calibration and fine seismic facies analysis, three-order stratigraphic framework and sub-layer correlation trend are obtained; Based on geophysical inversion, an inversion method for small-scale correlation is proposed to the sub-layer division and contrast; Finally, high resolution sequence stratigraphy theory combined_____________________________收稿日期： 2015-03-25；修回日期：2015-07-01 基金项目：国家油气重大专项 （2011ZX05001-002） ， （2011ZX025-005-02） ；中海油重大专项“南海东部海域低孔低渗油气藏勘探关键技术及实践” 作者简介：葛家旺，男，1988 年，博士研究生，层序地层学及储层地质学方向； E-mail: gjwddn@ （CNOOC KJ125ZDXM07LTD）3期葛家旺等：稀疏井区辫状河三角洲地层精细对比：以惠州凹陷 HZ-A 油田文昌组为例441with the correlation of fluid properties, sedimentary micro-facies sequence is applied to logging cycle division from big to small, and the stratigraphic subdivision and sand body correlation of target interval is accomplished. This method can effectively reduce the uncertainty of sub-layer division and contrast. Advantages have been achieved in the application of this method for fine-scale stratigraphic classification and correlation of braided river delta in the HZ-A oilfield. Key words: sparse well block; braided delta; high resolution geophysical inversion; sequence stratigraphic correlation; HZ-A oilfield; Huizhou depression First author: GE Jiawang, Ph. D. Candidate; E-mail: gjwddn@合理精细的地层划分和对比，建立高分辨率 的等时地层格架，是油藏描述的重要基础工作， 也对储量计算和合理进行开发方案设计具有重要 的指导意义 （王志章，1999；刘伟方，2006；申 春生，2012） 。
