辫状河三角洲

1）扇三角洲平原亚相辫状河沉积为主，常包含泥石流沉积。

沉积物：砂砾岩夹杂色泥岩结构：成熟度低。

构造：较大型板、槽状交错层理，平行、块状层理，成层性差2）扇三角洲前缘最主要的沉积相带和砂体发育区。

三个微相：水下分流河道、河口坝、席状砂。

3）前扇三角洲浪基面以下。

灰色波状、水平层理泥岩、粉砂岩，含介形虫等化石扇三角洲平原应该以辫状河的牵引流为主，和辫状三角洲平原比较在在沉积环境上不同，一个是还原环境，颜色为黄色、黄绿色等暗色调为主，一个是氧化环境，以红色为主。

扇三角洲与辨状河三角洲区别：（1）定义：前者是冲积扇前积到停滞水体中，后者是辨状河体系前积到停滞水体形成的富含砂和砾石的三角洲。

（2）形成环境：前者形成环境前者湖（海）岸地形高差较大，盆缘斜坡较陡，离物源较近，物源供给充足。

后者通常形成在湖盆的短轴方向，当盆地长轴方向斜坡较窄、物源较近时也也可发育。

该类三角洲的岸上与水下的斜坡坡度较大，湖岸离山麓近，河流短，只发育到辫状河阶段就进入湖水。

（3）三角洲平原：前者是冲积扇，包括片流、瞬间流、泥石流、筛状沉积；后者是由众多的辫状河道或辫状河平原组成。

辫状河道充填物为宽／厚比高的、宽平板状的、沿倾向的多侧向砂岩带。

底部冲刷面具有比较平缓的特征，表现为低度的地形起伏。

河道充填层序主要由砂岩所组成，也常见砾岩。

辫状河道的沉积单元包括成互层的横向沙坝或纵向沙坝或它们两者的透镜体，并掺夹有丰富的，j、到中等、从砂到泥充填的冲蚀橹。

其详细的内部结构是复杂的，但多个沉积单元完整叠台起来就会产生广泛分布、均一组成的厚单元。

与冲积扇相比，辫状河沆积物以河流体系的高度河道化，更深、更持续的水流和很好的侧向连续性为特征。

（4）三角洲前缘：扇三角洲前缘的重力流沉积由陆上碎屑流沉积物演化而来，并存在于三角洲前缘的上部层序中；辨状河三角洲前缘重力流沉积物，集中在较低的前三角洲与盆地平原环境中。

扇三角洲河口坝发育差甚至不发育。

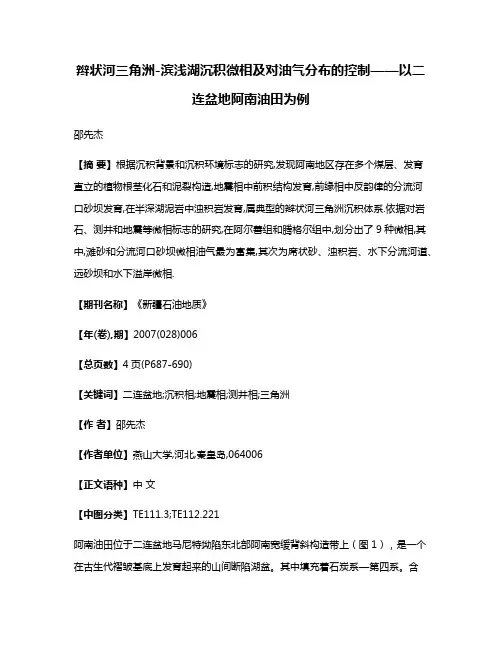

辫状河三角洲-滨浅湖沉积微相及对油气分布的控制——以二连盆地阿南油田为例邵先杰【摘要】根据沉积背景和沉积环境标志的研究,发现阿南地区存在多个煤层、发育直立的植物根茎化石和泥裂构造,地震相中前积结构发育,前缘相中反韵律的分流河口砂坝发育,在半深湖泥岩中浊积岩发育,属典型的辫状河三角洲沉积体系.依据对岩石、测井和地震等微相标志的研究,在阿尔善组和腾格尔组中,划分出了9种微相,其中,滩砂和分流河口砂坝微相油气最为富集,其次为席状砂、浊积岩、水下分流河道、远砂坝和水下溢岸微相.【期刊名称】《新疆石油地质》【年(卷),期】2007(028)006【总页数】4页(P687-690)【关键词】二连盆地;沉积相;地震相;测井相;三角洲【作者】邵先杰【作者单位】燕山大学,河北,秦皇岛,064006【正文语种】中文【中图分类】TE111.3;TE112.221阿南油田位于二连盆地马尼特坳陷东北部阿南宽缓背斜构造带上（图1），是一个在古生代褶皱基底上发育起来的山间断陷湖盆。

其中填充着石炭系—第四系。

含油层位为下白垩统阿尔善组和腾格尔组。

阿尔善组沉积时期，阿南油田处于盆地东北阿尔善断裂下降盘上，坡降19 m/km左右，盆地边缘以北为一平坦的沿湖低地，形成了一套河流沉积体系。

腾格尔组沉积时期，湖盆进入了广水域的发育阶段，三角洲废弃，研究区处于滨浅湖环境。

自20世纪80年代阿南油田勘探初期至今，地质专家普遍认为二连盆地阿南油田下白垩统阿尔善组属水下扇沉积体系[1]。

但近期研究表明，这套地层属典型的辫状河三角洲沉积体系[2-4]，向上到腾格尔组逐渐过渡为滨浅湖沉积体系。

2.1 沉积岩石学及沉积构造标志（1）含泥砾块状砾岩相砾径1～3 cm，有一定的磨圆度和定向排列；泥砾呈条带状、撕裂状、不规则状，也见撕裂状的泥炭条带，泥砾1～3 cm，最大6 cm，属河流底部高能沉积物。

主要分布在阿Ⅱ油组下部。

（2）槽状交错层理含砾砂岩相灰色，发育大、中型槽状交错层理，砾径0.5 cm左右，最大1 cm.纹层厚度0.5～1.5 cm，属水流能量较强，碎屑物供应充分的河道中下部沉积物。

辫状河的形成原理辫状河是一种在沉积平原或三角洲上形成的河流类型，其形态呈现出多个细长、曲折的河道交错排列的辫子状，因此得名。

辫状河常见于物质供给充足、下降不稳定的河流系统中，特别是那些由山地区供给物质的河流。

辫状河的形成涉及多种因素及环境条件的综合影响。

首先，辫状河的形成与河流的水动力特征有关。

辫状河一般承载较大的沉积物质，在持续的输沙的同时，形成了宽阔的洪积平原或三角洲。

河流通常具有强烈的侧向迁移能力，在河道中形成了众多的沙洲、滩涂和漫滩。

这些沙洲和漫滩之间的细小水道就构成了辫状河的主要水道网络。

其次，供沙过剩是形成辫状河的重要条件。

在供应充足的情况下，河流能够不断输入大量的沉积物质，使得沙洲、滩涂和漫滩迅速发育。

供沙过剩可以是由于地质构造活动，例如地壳隆起或抬升导致物质供给增加，也可以是由于上游河流的大规模泥沙输入。

另外，河流输沙能力的周期性波动也是辫状河形成的重要因素。

输沙能力的波动往往与季节性的水文过程和相应的河道流量变化有关。

通常，河流在雨季和融雪期具有较大的流量和输沙能力，而在旱季则流量减小。

这种周期性的输沙能力变化导致沉积物在河道中的重新分配，促进了辫状河的形成。

此外，流速差异也是形成辫状河的重要因素。

流速差异是指在同一个河道中，河流的不同分支具有不同的流速。

一般来说，正面河道的流速较快，能够携带较大的沉积物质，而侧面河道的流速较慢，只能携带较细的沉积物质。

当正面河道和侧面河道交汇时，沉积物质会在交汇处沉积，逐渐形成沙洲或滩涂。

这种特殊的流速差异促进了辫状河的形成。

此外，河床梳理和河床改道也是辫状河形成的重要因素。

河床梳理是指河道中水流的冲击力和剪切力调整了河床的形态，使其逐渐整平。

而河床改道是指河流在洪水等因素作用下，改变了原本的河道方向。

这些过程使得原有的河道分支被淤积或侵蚀，形成了新的河道分支。

在连续不断的河床梳理和改道过程中，辫状河的河道网络得以形成。

总体而言，辫状河的形成是多种因素综合影响的结果，包括河流的水动力特征、供沙过剩、流速差异、输沙能力的周期性波动以及河床梳理和河床改道过程等。

我国东部陆相断陷盆地及西部前陆盆地中的大多数油气田都有古代三角洲沉积。

目前，依据进人蓄水盆地（海或湖）中地表径流类型可划分出３种基本的三角洲类型，即扇三角洲、辫状河三角洲和曲流河三角洲。

（ｌ）扇三角洲。

形成发育的地质背景是源近流短，冲积扇直接入湖。

它既可以发育在断陷湖泊受同生断层所控制的湖盆边缘一侧，也可以发育在坳陷阶段，沿湖盆短轴方向湖侵范围逼近源区的近源陡坡一侧的湖岸地带。

实际上形成扇三角洲的关键性背景条件是湖泊水体逼近物源区且地形坡度陡。

扇三角洲平原沉积中通常发育泥石流、辫状河道等沉积微相类型；扇三角洲前缘发育碎屑流、水下分流河道和河口砂坝等沉积微相；前扇三角洲的前三角洲泥沉积中通常会含一些粗颗粒。

扇三角洲体系中，以重力流沉积占优势为其重要的沉积特征。

沉积物粒度普遍很粗，以砂砾岩为主，河道沉积不发育，往往呈小的透镜体分布在重力流沉积物中，为扇面上洪水期形成的短暂河道产物。

沉积物入湖后受湖浪的改造作用微弱，河口砂坝不发育。

物源近、丰富，为阵发性灾变事件供给的结果。

（２）辫状河三角洲。

形成发育的地质背景与扇三角洲存在某种程度的相似性，即沿湖盆短轴坡度较陡和较近源。

同时，也存在明显不同。

首先，形成辫状河三角洲需要的是坳陷型湖盆较陡边界，或断陷型湖盆较缓边界。

其次，与源区有一定距离。

这样的背景下，决定了入湖的冲积体是辫状河沉积体而不是曲流河或冲积扇沉积体。

辫状河道向水下延伸，形成前缘亚相中占绝对优势的水下分流河道沉积。

在水下分流河道中也同样发育各种牵引流沉积构造。

（３）曲流河三角洲。

曲流河三角洲是沿盆地长轴方向，在坡降缓、斜长的古地形等条件下，源远流长地巨大的定向曲流河携带大量泥砂进入湖盆，在河湖作用过渡带形成三角洲沉积体。

与浅水湖泊三角洲形成背景不同之处是在河流入湖的河口处，湖盆底床坡降偏大，水体偏深，湖泊水体对河流可形成明显的顶托作用，所形成的三角洲体系不单是有分流平原组成，而且发育河口坝、远砂坝及前三角洲的沉积单元。

辽宁工程技术大学专题演讲普通三角洲、扇三角洲和辫状河三角洲的形成及沉积特征教学单位矿业学院专业资源勘查工程班级 10-01学生姓名孙洪德学号 1001170117指导教师王宇林摘要在阐明不同类型三角洲的概念、沉积相、物源等方面基本知识的基础上，论述了辫状三角洲与普通三角洲最大的区别在于供源和粒度两个方面：辫状河三角洲是由辫状河作为供源，为短流程三角洲，而普通三角洲多以曲流河作为供源，为长流程三角洲；辫状河三角洲通常粒度较粗，为粗粒三角洲；而普通三角洲粒度比辫状河三角洲要细，为细粒三角洲。

辫状三角洲与扇三角洲同属粗粒三角洲，两者在沉积特征上最主要的差别在于二者的供源与重力流发育情况不同，辫状河三角洲供源为辫状河，而扇三角洲供源为冲积扇；另外，辫状三角洲平原上泥石流不发育，而扇三角洲平原上多见泥石流，尤其是干旱扇三角洲的泥石流更为发育关键词：普通三角洲；扇三角洲；辫状三角洲；沉积环境；沉积相AbstractThrough the different concept, delta sedimentary subfacies, sourcedistance, classification and other aspects of the biggest difference of braided delta and delta is the source and granularity, usually Braided River Delta is composed of braided river as the source, is a short process Delta; and the general the meandering river delta as thesource, is a long process of delta. Braided river delta usually coarse grain size, coarse Delta; normal delta size than the braided river delta to fine, fine - delta. Braided delta and fan delta are coarse-grained Delta, the main difference is that in the sedimentarycharacteristics and source of the two gravity flow and development,braided river delta source for braided river, and fan delta source foralluvial fan; in addition, braided delta the plain of debris flow is not developed, and the fan delta plain to see more debris flow, especially dry fan delta debris flow more development.目录摘要 (I)Abstract (II)1概述 (1)2三角洲的形成背景 (2)2.1普通三角洲的形成背景 (2)2.2扇三角洲的形成背景 (3)2.3辫状河三角洲的形成背景 (4)3三角洲的形成过程 (4)3.1普通三角洲的形成过程 (4)3.2扇三角洲的形成过程 (4)3.3辫状河三角洲的形成过程 (5)4三角洲亚环境的划分 (5)4.1普通三角洲亚环境的划分 (5)4.2扇三角洲亚环境的划分 (5)4.3辫状河三角洲亚环境的划分 (6)5三角洲沉积特征 (7)5.1沉积相的构成 (7)5.1.1普通三角洲沉积相的构成 (7)5.1.2扇三角洲沉积相的构成 (8)5.1.3辫状河三角洲沉积相的构成 (9)5.2垂向层序 (9)5.2.1普通三角洲的垂向层序 (9)5.2.2扇三角洲的垂向层序 (10)5.2.3辫状河三角洲的垂向层序 (10)5.3不同三角洲沉积的主要差异 (10)6结论 (11)参考文献 (12)1概述广义的三角洲是指河流与海洋、湖泊的汇合处(在河口附近)所形成的锥形碎屑沉积体，通常所称的广义三角洲大多是指海洋三角洲。

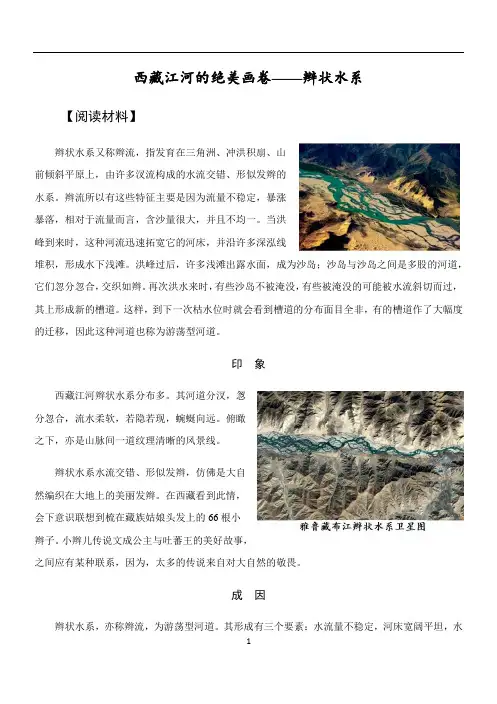

西藏江河的绝美画卷——辫状水系【阅读材料】辫状水系又称辫流，指发育在三角洲、冲洪积扇、山前倾斜平原上，由许多汊流构成的水流交错、形似发辫的水系。

辫流所以有这些特征主要是因为流量不稳定，暴涨暴落，相对于流量而言，含沙量很大，并且不均一。

当洪峰到来时，这种河流迅速拓宽它的河床，并沿许多深泓线堆积，形成水下浅滩。

洪峰过后，许多浅滩出露水面，成为沙岛；沙岛与沙岛之间是多股的河道，它们忽分忽合，交织如辫。

再次洪水来时，有些沙岛不被淹没，有些被淹没的可能被水流斜切而过，其上形成新的槽道。

这样，到下一次枯水位时就会看到槽道的分布面目全非，有的槽道作了大幅度的迁移，因此这种河道也称为游荡型河道。

印象西藏江河辫状水系分布多。

其河道分汊，怱分忽合，流水柔软，若隐若现，蜿蜒向远。

俯瞰之下，亦是山脉间一道纹理清晰的风景线。

辫状水系水流交错、形似发辫，仿佛是大自然编织在大地上的美丽发辫。

在西藏看到此情，会下意识联想到梳在藏族姑娘头发上的66根小辫子。

小辫儿传说文成公主与吐蕃王的美好故事，之间应有某种联系，因为，太多的传说来自对大自然的敬畏。

成因辫状水系，亦称辫流，为游荡型河道。

其形成有三个要素：水流量不稳定，河床宽阔平坦，水含沙量大。

洪水时，扩展河面，变换河道，“搬运”沙粒。

枯水时，水流量减弱，浅滩和浅水河道外露。

水流量大小和含沙量多少不定，每一次洪水过后结果都不同，或毁损原有河道形成深浅宽窄不同的新河道，或减小扩展沙岛面积堆积新的滩涂。

高原对流云是根源辫流形成依赖上游的水，理论上来自冰川、地下水和降雨。

若干年观察，科研人员发现西藏辫流形成的水源少于冰川、地下水，主要来自于降雨，而这个降雨来自独特的青藏高原对流云。

西藏高原对流云是青藏高原气候特征的组成部分，是海拔、日照、温差、地质、植被、大气环流等等因素共同作用的结果。

相邻的云贵高原、黄土高原和新疆、内蒙有类似现象，但多表现在夏秋季，而青藏高原则不同，一年四季，或一日之中反复无常。

辫状河三角洲-滨浅湖相井震特征研究——以XHSDQ地区白垩系地层为例摘要：XHSDQ地区白垩系发育辫状河三角洲-滨浅湖相沉积体系，可进一步划分为水下分流河道、河口坝、远砂坝、滨浅湖滩坝砂及滨浅湖等沉积微相。

对该地区地质、测井、地震进行综合研究，建立各沉积微相井震特征解释模板。

总结出有利储层中水下分流河道及滨浅湖滩坝微相的重要识别依据，GR曲线可作有利砂体的划分标准，地震响应特征具有明显的强反射强连续性特征。

综合以上研究可更加准确识别有利砂体，为储层预测打下重要基础。

关键词：XHSDQ地区；沉积相；水下分流河道；滩坝；井震特征1 区域地质背景XHSDQ地区位于KCSQD中西段，白垩系具备良好的岩性圈闭条件，在区域构造背景、物源分析研究基础上，综合岩性、沉积构造、剖面结构、测井相、地震相等沉积微相识别标志，认为XHSDQ地区白垩系总体为辫状河三角洲-滨浅湖沉积体系，进一步识别出水下分流河道、河口坝、远砂坝、滨浅湖滩坝及滨浅湖泥等沉积微相[1-3]。

沉积相控制有利储层分布，对各沉积微相进行井震特征研究具有重要意义。

2沉积微相井震特征研究XHSDQ地区白垩系作为油气勘探重要目标层段，在区域构造沉积背景为YKLDT强烈活动后的平静构造沉积旋回，由底至顶发育YGLM组，SHH组，BXG组，BSJQK组地层。

SSH组沉积期，XHSDQ地区整体发育滨浅湖亚相，可细分为滨浅湖滩砂，滨浅湖坝砂，滨浅湖泥三个沉积微相，滨浅湖滩砂和滨浅湖坝砂可作为有利储层，BXG组沉积期，XHSDQ地区底部B一段发育辫状河三角洲前缘沉积，可细分为水下分流河道，远沙坝，河漫滩，分流河道间湾4个沉积微相，以水下分流河道砂体为有利储层，9口井见到油气显示，QG102井测试获3.5方油，顶部B二段以滨浅湖亚相中的滨浅湖泥为主，可以作为区域性的盖层。

SHH组及BXG组整体发育辫状河三角洲-滨浅湖沉积体系，不同的沉积微相具有不同的井震识别特征，本次研究将对此进行总结。

第3期刘鑫金等:东营凹陷沙三段古水介质盐度特征及其控制因素上涌至沙三段地层中,是中央背斜带周缘的半咸水分区的成因㊂综上所述,研究区古盐度的典型高值区和低值区明显受控于湖盆的外在环境,除此之外,受外在环境影响较小的湖盆水体内部区域也具有明显差异分布的特点㊂最重要的表现在围绕湖盆斜坡带地区具有古盐度相对较高的特征,即在物源扇体发育范围的前方至深洼区以外边缘的位置,这些区域如滨县南坡㊁金家地区㊁陈官庄-王家岗地区等具有较高的古盐度分布,而在深洼区如牛庄洼陷㊁利津洼陷等往往古盐度相对较低㊂究其成因,认为这些斜坡地区为浅水-半深水区的气候影响强烈区,该区由于水体相对较浅且清澈,碳酸盐容易析出并沉积;而深水区古盐度相对较低的原因在于湖盆水体变化不同时期均有成因条件:首先,在湖侵域时期为较强的还原环境,该区域沉淀的有机质排出的挥发性酸,可溶蚀已经沉淀的碳酸钙,从而造成古盐度偏低;另外,光合作用析出的碳酸盐由于水体深度大也会造成稀释㊂其次,在高位域时期,三角洲前方砂体由于水位下降造成滑塌事件沉积,这种事件重力流成因的半液化淡水沉积物注入到深洼区会造成盐度稀释㊂以上这些成因均可造成深洼区古盐度偏低(图9)㊂图9 东营凹陷沙三段半深湖-深湖碳酸盐形成与调整模式F i g .9 M o d e s o f c a r b o n a t e f o r m a t i o n a n d a d j u s t m e n t i n a h a l f -l a k e t o d e e p-l a k e i n t h e t h i r d M e m b e r o f S h a h e j i e F o r m a t i o n ,D o n g y i n g S a g4 油气勘探意义东营凹陷沙三段浊积岩油藏自 九五 以后全面进入隐蔽油气藏勘探阶段,目前仍具有极大勘探潜力,地球物理预测频频失利,亟需地质深入分析以提高预测成功率㊂从古盐度恢复的角度来看,浅水㊁半深水至深水区的古盐度变化依次表现为淡水㊁微咸水㊁半咸水至微咸水的变化规律㊂从平面分布来看,博兴洼陷较利津洼陷㊁牛庄洼陷古盐度更高,因而浊积砂岩中的碳酸盐含量更高,造成储层品质相对较低㊂除此之外,两大咸水物源区(胜北地区和草北地区)㊁中央背斜带以及深洼周缘的斜坡区均为半咸水高值区,这些区域浊积岩的预测和描述需要注重地球物理去灰技术的应用㊂由此来看,浊积岩下一步勘探的重点方向为前三角洲附近的淡水影响区和洼陷中心的淡水稀释区,这些区域的浊积岩储层品质更高且灰质泥岩的影响更小㊂5 结 论(1)利用多种量化恢复湖泊水介质盐度表征的方法,剖析了东营凹陷古盐度的时-空分布规律㊂研究区沙三期为古盐度2ɢ~13ɢ的微咸水-半咸131Copyright ©博看网. All Rights Reserved.h t t p s://d z k j q b.c u g.e d u.c n地质科技通报2023年水环境,纵向上沙三下亚期较沙三中亚期盐度更高,平面上斜坡带的盐度较盆缘带㊁深洼陷区更高㊂此外,两大咸水物源区(胜北地区和草北地区)㊁中央背斜带为典型的半咸水高值区㊂(2)综合外部环境与古水介质的内在成因剖析,发现古气候㊁古物源及深部流体影响古水介质分布的差异性,而古水介质分区则影响着各种岩相组合的平面分布,特别是含灰混积岩相组合的分布㊂研究表明,浊积岩下一步勘探的重点方向为前三角洲附近的淡水影响区和洼陷中心的淡水稀释区,这些区域的浊积岩储层品质更高且灰质泥岩的影响更小㊂参考文献:[1]韩佳君,周训,姜长龙,等.柴达木盆地西部地下卤水水化学特征及其起源演化[J].现代地质,2013,27(6):1454-1464.H a n J J,Z h o u X,J i a n g C L,e t a l.H y d r o c h e m i c a l c h a r a c t e r i s-t i c s,o r i g i n a n d e v o l u t i o n o f t h e s u b s u r f a c e b r i n e s i n w e s t e r n Q a i d a m B a s i n[J].G e o s c i e n c e,2013,27(6):1454-1464(i n C h i-n e s e w i t h E n g l i s h a b s t r a c t).[2]王焰新,杜尧,邓娅敏,等.湖底地下水排泄与湖泊水质演化[J].地质科技通报,2022,41(1):1-10.W a n g Y X,D u Y,D e n g Y M,e t a l.L a c u s t r i n e g r o u n d w a t e rd i s c h a r ge a n d l a k e w a t e r q u a l i t y e v o l u t i o n[J].B u l l e t i n of G e o-l o g i c a l S c i e n c e a n d T e c h n o l o g y,2022,41(1):1-10(i n C h i n e s e w i t h E n g l i s h a b s t r a c t).[3]赵伟,邱隆伟,姜在兴,等.断陷湖盆萎缩期浅水三角洲沉积演化与沉积模式:以东营凹陷牛庄洼陷古近系沙三段上亚段和沙二段为例[J].地质学报,2011,85(6):1019-1027.Z h a o W,Q i u L W,J i a n g Z X,e t a l.D e p o s i t i o n a l e v o l u t i o n a n d m o d e l o f s h a l l o w w a t e r d e l t a i n t h e r i f t i n g l a c u s t r i n e b a s i n sd u r i n g t he s h r i n k i n g s t a g e:A c a s e s t u d y of t h e T h i r d M e m b e ra n d S e c o n d M e mb e r o f P a l e o g e n e S h a h e j i e F o r m a t i o n i n t h eN i u z h u a n g S u b s a g,D o n g y i n g S a g[J].A c t a G e o l o c i c a S i n i c a, 2011,85(6):1019-1027(i n C h i n e s e w i t h E n g l i s h a b s t r a c t).[4]张少敏,操应长,王艳忠,等.牛庄洼陷西南部沙三中亚段浊积岩储层成岩作用与物性演化[J].中国石油大学学报:自然科学版,2017,41(2):1-11.Z h a n g S M,C a o Y C,W a n g Y Z,e t a l.D i a g e n e s i s a n d p h y s i c a l p r o p e r t i e s e v o l u t i o n o f t u r b i d i t e r e s e r v o i r s i n E s z3o f N i u z h u a n g S a g,D o n g y i n g D e p r e s s i o n[J].J o u r n a l o f C h i n a U n i v e r s i t y o f P e t r o l e u m,2017,41(2):1-11(i n C h i n e s e w i t h E n g l i s h a b-s t r a c t).[5]刘鑫金,刘惠民,宋国奇,等.东营凹陷洼陷斜坡带坡移扇沉积特征及展布模式[J].油气地质与采收率,2016,23(4):1-10.L i u X J,L i u H M,S o n g G Q,e t a l.S e d i m e n t a r y c h a r a c t e r i s t i c sa n d d i s t r ib u t i o n p a t t e r n o f t h e s l o p e-s h i f t i n g f a n i n t h e l o w-l y-i n g s l o p e z o n e o f D o n g y i n g S a g[J].P e t r o l e u m G e o l o g y a n d R e-c o v e r y E f f i c i e n c y,2016,23(4):1-10(i n C h i n e s e w i t h E n g l i s ha b s t r a c t).[6]李文俊,岳大力,何贤科,等.地质模式约束的S V R属性融合在浅水三角洲储层描述中的应用:以西湖凹陷X气田为例[J].地质科技通报,2021,40(6):106-113.L i W J,Y u e D L,H e X K,e t a l.A p p l i c a t i o n o f S V R a t t r i b u t ef u s i o n c o n s t r a i n e d b yg e o l o g i c a l m o d e l i n r e s e r v o i r d e s c r i p t i o no f s h a l l o w w a t e r d e l t a:A c a s e s t u d y o f X g a s f i e l d i n X i h u S a g [J].B u l l e t i n o f G e o l o g i c a l S c i e n c e a n d T e c h n o l o g y,2021,40(6):106-113(i n C h i n e s e w i t h E n g l i s h a b s t r a c t).[7]曾承,安芷生,刘卫国,等.湖泊沉积物记录的湖水古盐度定量研究进展[J].盐湖研究,2007,15(4):13-19.Z e n g C,A n Z S,L i u W G,e t a l.Q u a n t i t a t i v e r e s e a r c h p r o g r e s s o n p a l a e o-s a l i n i t y d e d u c e d f r o m l a c u s t r i n e s e d i m e n t s[J].J o u r-n a l o f S a l t L a k e R e s e a r c h,2007,15(4):13-19(i n C h i n e s e w i t hE n g l i s h a b s t r a c t).[8]刘姝君,操应长,梁超.渤海湾盆地东营凹陷古近系细粒沉积岩特征及沉积环境[J].古地理学报,2019,21(3):479-489.L i u S J,C a o Y C,L i a n g C.L i t h o l o g i c c h a r a c t e r i s t i c s a n d s e d i-m e n t a r y e n v i r o n m e n t o f f i n e-g r a i n e d s e d i m e n t a r y r o c k s o f t h e P a l e o g e n e i n D o n g y i n g S a g,B o h a i B a y B a s i o n[J].J o u r n a l o f P a l a e o g e o g r a p h y:C h i n e s e E d i t i o n,2019,21(3):479-489(i nC h i n e s e w i t h E n g l i s h a b s t r a c t).[9] W u H C,Z h a n g S H,J i a n g G Q,e t a l.T h e f l o a t i n g a s t r o n o m i-c a l t i m e s c a l e f o r t h e t e r r e s t r i a l L a t e C r e t a c e o u s Q i n g s h a n k o uF o r m a t i o n f r o m t h e S o n g l i a o B a s i n o f N o r t h e a s t C h i n a a n d i t ss t r a t i g r a p h i c a n d p a l e o c l i m a t e i m p l i c a t i o n s[J].E a r t h&P l a n e-t a r y S c i e n c e L e t t e r s,2009,278(3):308-323.[10]张顺,陈世悦,浦秀刚,等.断陷湖盆细粒沉积岩岩相类型及储层特征:以东营凹陷沙河街组和沧东凹陷孔店组为例[J].中国矿业大学学报,2016,45(3):568-581Z h a n g S,C h e n S Y,P u X G,e t a l.L i t h o f a c i e s t y p e s a n d r e s e r-v o i r c h a r a c t e r i s t i c s o f f i n e-g r a i n e d s e d i m e n t a r y r o c k s i n P a l e o-g e n e,s o u t h e r n B o h a i f a u l t-d e p r e s s e d l a c u s t r i n e b a s i n[J].J o u r-n a l o f C h i n a U n i v e r s i t y o f M i n i n g&T e c h n o l o g y,2016,45(3): 568-581(i n C h i n e s e w i t h E n g l i s h a b s t r a c t).[11]于正军.地震属性融合技术及其在储层描述中的应用[J].特种油气藏,2013,20(6):6-9.Y u Z J.S e i s m i c a t t r i b u t e f u s i o n a n d i t s a p p l i c a t i o n i n r e s e r v i o r [J].S p e c i a l O i l&G a s R e s e r v o i r s,2013,20(6):6-9(i n C h i n e s e w i t h E n g l i s h a b s t r a c t).[12]王海雷,郑绵平.青藏高原湖泊水化学与盐度的相关性初步研究[J].地质学报,2010,84(10):1517-1522.W a n g H L,Z h e n g M P.P r e l i m i n a r y s t u d y o f t h e c o r r e l a t i o nb e t w e e n h y d r oc h e m i s t r y a nd s a l i n i t y o f l a ke s i n t h e Q i n g h a i-T i b e t a n P l a t e a u[J].A c t a G e o l o g i c a S i n i c a,2010,84(10): 1517-1522(i n C h i n e s e w i t h E n g l i s h a b s t r a c t). [13]童乐,何幼斌,李华.陕西富平地区晚奥陶世沉积环境研究[J].矿物岩石地球化学通报,2019,38(4):748-758.T o n g L,H e Y B,L i H.S e d i m e n t a r y e n v i r o n m e n t o f L a t e O r-d o v i c i a n c a r b o n a te s i n t h e F u p i n g a r e a,S h a a n x i P r o v i n c e[J].B u l l e t i n o f M i n e r a l o g y,P e t r o l o g y a n d G e o c h e m i s t r y,2019,38(4):748-758(i n C h i n e s e w i t h E n g l i s h a b s t r a c t). [14]李进龙,陈东敬.古盐度定量研究方法综述[J].油气地质与采收率,2003,10(5):1-3.L i J L,C h e n D J.S u mm a r y o f q u a n t i-f i e d r e s e a r c h m e t h o d o n p a l e o s a l i n i t y[J].P e t r o l e u m G e o l o g y a n d R e c o v e r y E f f i c i e n c y, 2003,10(5):1-3(i n C h i n e s e w i t h E n g l i s h a b s t r a c t). [15]C h i v a s A R,d e D e c k k e r P,S h e l l e y J M G.M a g n e s i u m c o n t e n to f n o n-m a r i n e o s t r a c o d s h e l l s:A n e w p a l a e o s a l i n o m e t e r a n d p a l a e o t h e r m o m e t e r[J].P a l a e o g e o g r.,P a l a e o c l i m.,P a l a e o-e c o l.,1986,54:43-61.[16]王昌勇,郑荣才,刘哲,等.鄂尔多斯盆地陇东地区长9油层组古盐度特征及其地质意义[J].沉积学报,2014,32(1):159-231Copyright©博看网. All Rights Reserved.第3期刘鑫金等:东营凹陷沙三段古水介质盐度特征及其控制因素165.W a n g C Y,Z h e n g R C,L i u Z,e t a l.P a l e o s a l i n i t y o f C h a n g9 r e s e r v o i r i n L o n g d o n g a r e a,O r d o s B a s i n a n d i t s g e o l o g i c a l s i g-n i f i c a n c e[J].A c t a S e d i m e n t o l o g i c a S i n i c a,2014,32(1):159-165(i n C h i n e s e w i t h E n g l i s h a b s t r a c t).[17]钱焕菊,陆现彩,张雪芬,等.东营凹陷沙四段上部泥质烃源岩元素地球化学及其古盐度的空间差异性[J].岩石矿物学杂志, 2009,28(2):161-167.Q i a n H J,L u X C,Z h a n g X F,e t a l.S p a t i a l p a l e o s a l i n i t y d i s t r i-b u t i o n a n d e l e m e n t g e oc h e m i s t r y o f a r g i l l a c e o u s s o u r c e r o c k si n t h e u p p e r p a r t o f4t h M e m b e r o f T e r t i a r y S h a h e j i e F o r m a-t i o n i n D o n g y i n g S a g[J].A c t a P e t r o l o g i c a e t M i n e r a l o g i c a, 2009,28(2):161-167(i n C h i n e s e w i t h E n g l i s h a b s t r a c t). [18]C o u c h E L.C a l c u l a t i o n o f p a l a e o s a l i n i t e s f r o m b o r o n a n d c l a ym i n e r a l d a t a[J].1971,A A P G B u l l e t i n,1971,55:1829-1839.[19]黄第藩.关于松辽和华北中㊁新生代沉积相的某些问题[J].地质论评,1982,28(3):217-227.H u a n g D F.S o m e q u e s t i o n s o n s e d i m e n t a r y f a c i e s o f M e s o z o i ca n d C e n o z o i c i n S o n g l i a o B a s i n a n d N o r t h C h i n a[J].G e o l o g i c a lR e v i e w,1982,28(3):217-227(i n C h i n e s e w i t h E n g l i s h a b-s t r a c t).[20]王冠民.古气候变化对湖相高频旋回泥岩和页岩的沉积控制:以济阳凹陷古近系为例[D].北京:中国科学院研究生院, 2005:42-80.W a n g G M.T h e s e d i m e n t a r y c o n t r o l t o m u d s t o n e a n d s h a l e i n l a c u s t r i n e h i g h-f r e q u e n c y c y c l e b y p a l e o c l i m a t e c h a n g e:T a k i n g t h e E o g e n e i n J i y a n g D e p r e s s i o n a s a n e x a m p l e[D].B e i j i n g:G r a d u a t e S c h o o l o f C h i n e s e A c a d e m y o f S c i e n c e s,2005:42-80(i n C h i n e s e w i t h E n g l i s h a b s t r a c t).[21]赵岩,刘池洋,张东东,等.宁南盆地古近纪沉积岩地球化学特征对沉积环境的反映[J].地质科技情报,2016,35(5):27-33.Z h a o Y,L i u C Y,Z h a n g D D,e t a l.G e o c h e m i c a l c h a r a c t e r i s t i c s o f P a l e o g e n e s e d i m e n t a r y r o c k s i n N i n g n a n B a s i n a n d t h e i r i m-p l i c a t i o n s f o r s e d i m e n t a r y e n v i r o n m e n t s[J].G e o l o g i c a l S c i e n c ea n d T e c h n o l o g y I n f o r m a t i o n,2016,35(5):27-33(i n C h i n e s ew i t h E n g l i s h a b s t r a c t).[22]巩雪娇,王攀,杨振京,等.粒度端元记录的靖边地区M I S3以来的气候变化[J].地质科技通报,2021,40(1):184-191.G o n g X J,W a n g P,Y a n g Z J,e t a l.C l i m a t e c h a n g e r e c o r d e d b yt h e g r a i n s i z e e n d m e m b e r s i n c e M I S3i n J i n g b i a n a r e a[J].B u l-l e t i n o f G e o l o g i c a l S c i e n c e a n d T e c h n o l o g y,2021,40(1):184-191(i n C h i n e s e w i t h E n g l i s h a b s t r a c t).[23]刘庆.渤海湾盆地东营凹陷烃源岩碳氧同位素组成及地质意义[J].石油实验地质,2017,39(2):247-252.L i u Q.C o m p o s i t i o n a n d g e o l o g i c s i g n i f i c a n c e o f c a r b o n a n d o x-y g e n i s o t o p e s i n h y d r o c a r b o n s o u r c e r o c k s,D o n g y i n g S a g,B o-h a i B a y B a s i n[J].P e t r o l e u m G e o l o g y&E x p e r i m e n t,2017,39(2):247-252(i n C h i n e s e w i t h E n g l i s h a b s t r a c t). [24]刘杰,操应长,樊太亮,等.东营凹陷民丰地区沙三段中下亚段物源体系及其控储作用[J].中国地质,2014,41(4):1399-1410.L i u J,C a o Y C,F a n T L,e t a l.A n a n a l y s i s o f t h e s o u r c e s y s-t e m a n d i t s e f f e c t o n t h e r e s e r v o i r o f t h e m i d d l e l o w e r s u b-m e m b e r o f3r d M e m b e r o f S h a h e j i e F o r m a t i o n i n M i n f e n g a r e-a,D o n g y i n g D e p r e s s i o n[J].G e o l o g y i n C h i n a,2014,41(4): 1399-1410(i n C h i n e s e w i t h E n g l i s h a b s t r a c t). [25]刘昊年,黄思静,胡作维,等.锶同位素在沉积学中的研究与进展[J].岩性油气藏,2007,19(3):59-65.L i u H N,H u a n g S J,H u Z W,e t a l.A d v a n c e s o f s t r o n t i u m i s o-t o p e i n s e d i m e n t o l o g y[J].L i t h o l o g i c R e s e r v o i r s,2007,19(3): 59-65(i n C h i n e s e w i t h E n g l i s h a b s t r a c t).[26]侯中帅,陈世悦,刘惠民,等.东营凹陷热液流体活动及其油气地质意义[J].中国矿业大学学报,2019,48(5):1090-1101.H o u Z S,C h e n S Y,L i u H M,e t a l.H y d r o t h e r m a l f l u i d a c t i v i t ya n d i t s h y d r o c a rb o n g e o l o g ic a l s i g n i f i c a n c e i n D o n g y i n g D e-p r e s s i o n[J].J o u r n a l o f C h i n a U n i v e r s i t y o f M i n i n g&T e c h n o l-o g y,2019,48(5):1090-1101(i n C h i n e s e w i t h E n g l i s h a b-s t r a c t).[27]王冠民,任拥军,钟建华,等.济阳坳陷古近系黑色页岩中纹层状方解石脉的成因探讨[J].地质学报,2005,79(6):834-838.W a n g G M,R e n Y J,Z h o n g J H,e t a l.G e n e t i c a n a l y s i s o n l a-m e l l a r c a l c i t e v e i n s i n P a l e o g e n e b l a c k s h a l e o f t h e J i y a n g D e-p r e s s i o n[J].A c t a G e o l o g i c a S i n i c a,2005,79(6):834-838(i nC h i n e s e w i t h E n g l i s h a b s t r a c t).[28]钱诗友,曾溅辉.东营凹陷沙河街组地层水化学特征及其石油地质意义[J].天然气地球科学,2009,20(4):603-609.Q i a n S Y,C e n g J H.C h e m i c a l c h a r a c t e r i s t i c s o f S h a h e j i e F o r-m a t i o n f o r m a t i o n w a t e r a n d t h e i r p e t r o l e u m g e o l o g i c a l s i g n i f i-c a n c e,D o n g y i n g S a g[J].N a t u r a l G a s G e o s c i e n c e,2009,20(4):603-609(i n C h i n e s e w i t h E n g l i s h a b s t r a c t).331Copyright©博看网. All Rights Reserved.第42卷 第3期2023年 5月 地质科技通报B u l l e t i n o f G e o l o g i c a l S c i e n c e a n d T e c h n o l o g yV o l .42 N o .3M a y 2023曲丽丽,段健,余成林,等.辫状河三角洲前缘水下分流河道精细刻画方法:以南堡凹陷M 油田东一段为例[J ].地质科技通报,2023,42(3):134-141.Q u L i l i ,D u a n J i a n ,Y u C h e n g l i n ,e t a l .F i n e d e s c r i p t i o n m e t h o d o f t h e u n d e r w a t e r d i s t r i b u t a r y c h a n n e l i n a b r a i d e d r i v e r d e l t a f r o n t :A c a s e s t u d y o f t h e f i r s t M e m b e r o f t h e D o n g y i n g F o r m a t i o n i n t h e M O i l f i e l d ,N a n p u D e pr e s s i o n [J ].B u l l e t i n o f G e o -l o g i c a l S c i e n c e a n d T e c h n o l o g y,2023,42(3):134-141.辫状河三角洲前缘水下分流河道精细刻画方法:基金项目:国家自然科学基金项目(42172144)作者简介:曲丽丽(1988 ),女,工程师,主要从事油气田开发㊁储层地质学与油藏描述的研究工作㊂E -m a i l :qu l i l i 0620@163.c o m 作者简介:余成林(1979 ),男,高级工程师,主要从事油气田开发工作㊂E -m a i l :yc l s a m@163.c o m 以南堡凹陷M 油田东一段为例曲丽丽,段 健,余成林,林伟强,邱宇威(中国石油冀东油田公司,河北唐山063200)摘 要:河道单成因砂体划分精度直接影响剩余油刻画精度,进而决定了开发治理和调整的效果㊂以南堡凹陷M 油田辫状河三角洲前缘沉积储层为例,优选地震属性刻画单一朵体边界,在辫状河三角洲前缘地质知识库约束下追踪河道主流线,采用拟声波反演技术刻画河道边界,结合动态资料验证,进行了水下分流河道的精细刻画㊂研究表明:M 油田同期多朵体发育,单个朵体发育2~8支河道,水下分流河道宽度在80~240m 之间,最宽可达440m ,单成因砂体厚度为2.6~5.8m ,河道的宽厚比为25ʒ1~78ʒ1,动态验证资料及钻井结果的对比表明河道刻画预测精度吻合率达90%㊂通过河道精细刻画,提高了砂体展布方向的预测精度和剩余油刻画的精度,为后期开发治理提供了地质依据㊂这种对砂体边界进行逐级刻画的储层综合预测方法在复杂断块泛连通辫状河三角洲前缘储层的水下分流河道刻画方面具有一定的参考价值㊂关键词:辫状河三角洲前缘;水下分流河道;储层综合预测;井震结合;河道主流线;河道边界刻画;动态资料验证;南堡凹陷中图分类号:P 618.130.2+1 文章编号:2096-8523(2023)03-0134-08 收稿日期:2022-11-16d o i :10.19509/j .c n k i .d z k q.t b 20220645 开放科学(资源服务)标识码(O S I D ):F i n e d e s c r i p t i o n m e t h o d o f t h e u n d e r w a t e r d i s t r i b u t a r y c h a n n e l i n a b r a i d e d r i v e r d e l t a f r o n t :A c a s e s t u d y of t h e f i r s t M e m b e r o f t h e D o ng y i n g F o r m a t i o n i n th e M Oi l f i e l d ,N a n p u D e pr e s s i o n Q u L i l i ,D u a n J i a n ,Y u C h e n g l i n ,L i n W e i q i a n g,Q i u Y u w e i (P e t r o C h i n a J i d o n g O i l f i l e d C o m p a n y ,T a n gs h a n H e b e i 063200,C h i n a )A b s t r a c t :T h e d i v i s i o n a c c u r a c y o f a s i n g l e -g e n e s i s s a n d b o d y in a r i v e r c h a n n e l d e t e r m i n e s t h e e v a l u a t i o n r e s o l u t i o n o f r e s i d u a l o i l c o n t e n t a n d l i m i t s t h e e f f i c i e n c y o f o i l p r o d u c t i o n .T h e f o l l o w i n g me t h o d s w e r e u s e d t o d e s c r i b e t h e u n d e r w a t e r d i s t r i b u t a r y c h a n n e l of t h e M o i l f i e l d i n t h e N a n p u D e pr e s s i o n .F i r s t ,t h e s e i s m i c a t t r i b u t e w a s o p t i m i z e d t o i d e n t i f y t h e b o u n d a r y o f a s i n g l e c h a n n e l -l o b e c o m pl e x .T h e n ,t h e c h a n -n e l m a i n s t r e a m l i n e w a s t r a c e d w i t h t h e c o n s t r a i n t o f t h e g e o l o g i c a l k n o w l e d ge b a s e of t h e b r a i d e d r i v e r d e l t a f r o n t ,a n d t h e c h a n n e l b o u n d a r y w a s d e l i n e a t e d u s i ng a c o u s t i c i n v e r s i o n t e ch n o l o g y .Fi n a l l y ,t h e r e -s u l t s o f c h a n n e l c h a r a c t e r i z a t i o n w e r e v e r i f i e d w i t h d yn a m i c d a t a .T h e r e s e a r c h s h o w s t h a t t h e M O i l f i e l d h a s m u l t i p l e c h a n n e l -l o b e c o m p l e x e s d e v e l o p e d i n t h e s a m e p e r i o d .E v e n a s i n g l e c h a n n e l -l o b e c o m pl e x c o n t a i n s 2-8c h a n n e l s .T h e w i d t h o f t h e u n d e r w a t e r d i s t r i b u t a r y c h a n n e l r a n ge sf r o m 80-240m ,w i t h a Copyright ©博看网. All Rights Reserved.第3期曲丽丽等:辫状河三角洲前缘水下分流河道精细刻画方法:以南堡凹陷M油田东一段为例m a x i m u m w i d t h o f440m.T h e t h i c k n e s s o f a s i n g l e c h a n n e l s a n d b o d y i s2.6-5.8m,a n d t h e w i d t h-t h i c k n e s s r a t i o o f t h e c h a n n e l r a n g e s f r o m25ʒ1t o78ʒ1.T h e d y n a m i c v e r i f i c a t i o n d a t a a n d d r i l l i n g r e-s u l t s s h o w t h a t t h e p r e d i c t i o n a c c u r a c y o f c h a n n e l d i s t r i b u t i o n i s90%.T h e h i g h p r e d i c t i o n a c c u r a c y o f t h e c h a n n e l s a n d b o d y d i s t r i b u t i o n c a n p r o m o t e t h e e v a l u a t i o n r e s o l u t i o n o f r e s i d u a l o i l c o n t e n t,a n d p r o v i d e c o n s t r u c t i v e g u i d a n c e f o r l a t e r d e v e l o p m e n t a n d m a n a g e m e n t.T h e m e t h o d h a s a c e r t a i n r e f e r e n c e v a l u e i n t h e u n d e r w a t e r d i s t r i b u t a r y c h a n n e l c h a r a c t e r i z a t i o n o f t h e b r a i d e d r i v e r d e l t a f r o n t r e s e r v o i r i n t h e c o m p l i-c a t e d f a u l t b l o c k.K e y w o r d s:b r a i d e d r i v e r d e l t a f r o n t;u n d e r w a t e r d i s t r i b u t a r y c h a n n e l;c o m p r e h e n s i v e r e s e r v o i r p r e d i c t i o n;c o m b i n a t i o n o f w e l l a nd se i s m i c d a t a;r i v e r m a i n s t r e a m;r i v e r b o u n d a r y d e s c r i p t i o n;d y n a m i c d a t a v e r if i c a-t i o n;N a n p u D e p r e s s i o n现代河流观测资料证实,同一地质历史时期内连片发育的三角洲砂体为多期次河道迁移㊁叠加的结果㊂而在水下分流河道成因的砂体中物性差异明显,不为 同一期 水动力条件下的产物㊂由于辫状河三角洲兼具扇三角洲与正常河流三角洲特征,砂体岩相多变㊁连片发育㊁交切关系复杂,储层认识和河道边界刻画难度均大㊂目前影响较广的储层构型理论主要有M i a l l[1-2]提出的不同类型碎屑沉积构型单元分级㊁吴胜和等[3]提出的根据构型规模及包含关系将已有的岩性体构型与层序构型分级整合为一体化沉积体构型分级方案,以及胡光义等[4]提出的海上油田开发尺度的河流相复合砂体构型理论㊂在此基础上,国内外学者对辫状河三角洲砂体构型方面的研究逐渐细化,大多通过实验模拟㊁野外露头对比等方式,采用地震波形分类㊁多河道分期剥离等技术手段,分析储层内部构型,并利用密井网小井距资料建立单砂体宽厚比预测模型及宽厚比公式[5-8]㊂冯文杰等[9]综合应用层次分析㊁模式指导㊁动静结合的方法建立了断陷湖盆长轴缓坡辫状河三角洲前缘沉积构型模式㊂张皓宇等[10]利用经典构型分析方法,结合复合砂体韵律及渗流规律,总结了长3油层组河道砂体4种垂向叠置样式㊁5种平面接触关系并明确了测井识别标志㊂胡光义等[4]在现有的碎屑沉积地质体构型分级方案基础上,建立了海上油田河流相复合砂体构型分级方案,系统阐述了河流相复合砂体13级构型单元的基本特征,新增了 复合点坝 级次,复合点坝是多期残存点坝以复合体形式叠置而成的沉积单元㊂衡勇[11]利用现代沉积㊁野外露头及岩心㊁测井物探等资料开展了浅水三角洲分流河道砂体内部结构特征研究,建立了相应的构型模型㊂而研究区南堡凹陷辫状河三角洲前缘为多期河道叠置的泛连通砂体,隔夹层不发育,造成波阻抗不明显的问题,目前研究方法主要从地震岩性识别或地质隔夹层入手针对砂体内部结构进行解剖,而如何在泛连通砂体中快速准确地确定河道边界仍然是个难题㊂为此,以南堡凹陷M油田东一段为例,利用地震㊁测井㊁钻井㊁开发动态多种资料相结合,将地震属性融合㊁主流线识别㊁多河道剥离㊁拟声波反演等多种技术手段相结合,以逐级解剖,井震互补,协同研究为思路,精细刻画分流河道,旨在提升复杂的水下分流河道识别和表征能力,为后期开发调整提供依据㊂图1南堡凹陷1号构造带M油田构造位置F i g.1 C o m p r e h e n s i v e h i s t o g r a m o f t h e s t r u c t u r a l l o c a-t i o n,l i t h o l o g y a n d s t r a t u m o f t h e M O i l f i e l d i nt h e N o.1s t r u c t u r a l b e l t o f t h e N a n p u D e p r e s s i o n 1地质概况研究区位于南堡凹陷西南部的沙垒田凸起北部斜坡带上,东北邻近林雀次洼(图1)㊂主力含油层位于东营组,上覆为300~400m厚的馆陶组玄武岩㊂东一段主力含油层系为辫状河三角洲砂岩储层,储层埋深2800~3000m,岩性以中细砂岩为主,砂体纵向叠置,砂体厚度2~30m,平面上河道交织㊁改道,叠加连片,呈现满盆砂的特点㊂研究区自2010年进入注水开发阶段,采用反七点井网注水开发,井距180~300m,目前处于中高含水阶段㊂主力油层东一段为浅水辫状河三角洲前缘亚相沉积,可进一步细分为水下分流河道㊁水下分流河道侧缘㊁河口坝㊁席状砂㊁远砂坝及支流间湾微相㊂总531Copyright©博看网. All Rights Reserved.h t t p s ://d z k j q b .c u g.e d u .c n 地质科技通报2023年体经历了湖盆水体逐渐变浅的过程,构成一套进积的沉积序列㊂受湖盆水体变化的影响,表现为砂质碎屑沉积与湖泊沉积互为消长关系㊁多次进积㊁退积的沉积过程,呈现出多期扇体叠加的典型特征㊂依据东营组标志层特征和沉积旋回特征,将东一段油层分为E d 1Ⅰ㊁E d 1Ⅱ㊁E d 1Ⅲ3个油组,其中E d 1Ⅱ油组为主力油层㊂东一段以长石岩屑砂岩为主,表现为近物源快速沉积的特征㊂岩屑体积分数高,平均42.5%;石英体积分数平均32.9%;长石体积分数平均24.6%㊂碎屑颗粒成分成熟度(Q /(F+R ))一般0.47~0.79,平均0.49,表现为近源㊁较低成熟度的特点㊂岩石颗粒分选中等的占71.8%,好的占18.0%,差的占10.2%;颗粒磨圆度多为次棱-次圆状,接触方式以点-线为主,占60.2%,结构成熟度表现为中等,近源特征明显㊂岩心观察东一段岩石颜色以灰色为主,岩石类型以中-细砂岩为主,主要构造类型为平行层理和交错层理㊂综合岩心描述㊁储层(分选㊁结构)特征的分析表明:研究区为辫状河三角洲前缘沉积,主要发育水下分流河道微相㊂2 河道砂体边界刻画方法及应用采用储层综合预测方法逐级刻画砂体边界,通过地震属性优选刻画辫状河三角洲朵体边界,在地质资料库的基础上采用主流线分析法,利用拟声波地质统计法进行多期河道解剖来刻画水下分流河道边界,辅以动态验证,提高了平面连片发育的水下分流河道砂体识别和表征能力㊂2.1地震属性刻画朵体边界利用地震属性可以分辨出辫状河三角洲前缘朵叶体[12-14]㊂在精细层位追踪解释的基础上,利用G e o e a s t 软件沿层批量提取目的层振幅类㊁频谱类㊁瞬时类等多种属性,分析地震属性与研究区储层砂泥岩分布的相关性进行沿层多属性优选,选取相关性较大的地震属性㊂通过径向函数神经网络方法优选地震属性或组合,提高地震预测精度㊂最终筛选均方根振幅㊁瞬时相位两个属性来刻画研究区辫状河三角洲前缘砂体的朵体形态[15],结果显示该区存在南北双物源,朵体的形态呈扇形或长条形,朵体间界限较为清晰㊂物源交汇处位于研究区中部区域,整体来看,前缘朵体存在横向迁移及纵向叠置㊂中部区域为南北双向物源沉积交汇㊂自北部物源方向发育3个沉积朵体,宽度300~1500m ;自南部物源方向发育5个沉积朵体,宽度200~1800m (图2)㊂2.2地质知识库约束下的井震结合刻画河道边界2.2.1 砂体横向追踪及主流线分析法在地质知识库约束下开展砂体横向追踪和主流线识别解决单一朵叶体内部河道边界,通过调研具有相似沉积环境的浅水辫状河三角洲储层,结合砂体横向追踪技术刻画砂体期次[16]㊂统计港东开发区二区[17]㊁准格尔盆地四工河剖面乌拉泊组露头剖面[18]㊁丘陵油田露头[19]等储层的不同成因类型砂体宽厚比[20-23],分析研究区砂体宽厚比范围应小于80ʒ1,并以此为依据,结合砂体厚度差异㊁测井曲线形态差异以及砂体高程差异等方法划分砂体期次及边界(表1)㊂图2 E d 1辫状河三角洲复合体(①~⑧为朵体编号)F i g .2 B r a i d e d r i v e r d e l t a c o m pl e x i n E d 1 东一段E d 1Ⅱ油组物源供应充足,纵向厚油层砂体发育,横向展布范围较广,形成了河道连片展布的满盆砂沉积特征㊂单成因砂体受古构造及水流影响,沿主流线方向不断分叉㊂河道上部细粒物质被冲刷,隔夹层不发育㊂利用河道主流线分析法可在富砂区确定井-井之间是否属于同一河道㊂以物源方向为引导,根据砂体相变特征及厚度变化逐井追踪方法,刻画砂体期次与边界(图3)㊂2.2.2 拟声波反演技术刻画河道边界研究区主力层系砂体发育,多为厚层砂体叠置631Copyright ©博看网. All Rights Reserved.第3期曲丽丽等:辫状河三角洲前缘水下分流河道精细刻画方法:以南堡凹陷M 油田东一段为例表1 辫状河三角洲砂体规模参数调研T a b l e 1 I n v e s t i g a t i o n o n s a n d b o d y sc a l e p a r a m e t e r s o f b r a ide d r i v e r d e l t a数据来源宽厚比港东开发区二区一断块最小13ʒ1,最大204ʒ1,平均76.3ʒ1[17]准噶尔盆地南缘三工河组和西山窑组50ʒ1~70ʒ1[18]丘陵油田30ʒ1~200ʒ1[19]塔里木盆地库车坳陷三叠系黄山街组15ʒ1~50ʒ1[20]珠江口盆地陆丰凹陷辫状河三角洲前缘30ʒ1~166ʒ1[21]英台油田腰西区块102ʒ1~158ʒ1[22]枣南孔一段80ʒ1~175ʒ1[23]平均30ʒ1~75ʒ1发育,隔夹层相对不发育,针对砂泥岩的波阻抗差异不大㊁数据分布有重叠的问题,利用对砂泥岩较为敏感的G R 曲线进行拟声波反演技术刻画河道边界,图3 主流线追踪法解剖河道F i g .3 N a t u r e o f r i v e r c h a n n e l w i t h m a i n s t r e a m t r a c i n gm e t h o d同时结合了地震波横向连续性好及测井曲线纵向分辨率高的优势,大大提高了薄储层识别能力,解决了研究区平面上河道边界不易辨识的问题㊂由于砂体组合与地震记录之间的对应关系不明显,单纯利用地震资料进行砂体识别误判率高,而利用井的纵向分辨率高㊁地震横向分辨率高的特点进行井震结合,同时利用井约束反演则可以提高储层预测精度[24-27](表2)㊂表2 地震反演方法优选T a b l e 2 O pt i m i z a t i o n o f s e i s m i c i n v e r s i o n m e t h o d s 反演方法分辨率符合率识别岩性体能力及适用性波阻抗反演(无井)与原始地震相当较低,与原始地震相当,仅有60%沉积现象明显,易追踪岩性体,适合开发初期波阻抗反演(用井)略高于原始地震一般,为70%沉积现象较明显,易追踪岩性体,适合开发初期到中期,构造复杂区块相控波形指示反演高,与井相当参与反演井能达到85%左右,非参与反演井约70%沉积现象明显,易追踪岩性体,适合断块相对简单㊁相位连续㊁井网不规则的开发区块拟声波地质统计学反演高,与井相当参与反演井符合率取决于拟合波阻抗区分砂泥岩的能力,一般能达到80%,非反演井约65%沉积现象较明显,易追踪岩性体,适合开发中后期构造复杂㊁井网密集㊁分布规律的区块通过曲线标准化㊁岩性测井识别㊁子波提取㊁属性模型建立等关键步骤完成波阻抗稀疏脉冲反演,进而利用地质统计学反演的 相位终止 较好地反映砂体边界 ,基本能够反映河道沉积特征并清楚地看到砂体尖灭形态(图4)㊂以E d 1Ⅱ②7-2单砂层为例,通过砂体追踪分析发现,南部物源单个朵体发育7支河道,北部物源单个朵体发育8支河道㊂其主要发育水下分流河道微相,河道与河道纵向上叠置发育,平面上多为拼接接触㊂受不同河道深切作用影响,砂体连通性好㊂精细刻画得到水下分流河道宽度范围主要在80~240m ,最宽可达440m ㊂单成因砂体厚度为2.6~5.8m ,河道的宽厚比为25ʒ1~78ʒ1(图5)㊂2.3动态示踪剂验证及吻合度分析油藏动态情况是基于地质条件的一个比较客观的反映,通过油藏开发过程中出现的渗流方向差异性可以验证沉积微相表征结果与油藏动态分析是否保持一致性㊂以油藏水驱特征㊁开发特征与河道砂体刻画成果相结合,以动静态认识是否一致为标准,逐一核对井与井之间动态响应与砂体展布认识是否一致,动静态认识相匹配则表明地质认识准确㊂根据研究区动态示踪剂结果及油藏分析绘制水驱波及图,显示主要水驱方向与河道主流线方向基本一致(图6)㊂由此可见运用多手段综合储层预测技术实施的多河道刻画方法得到了动态示踪剂资料的验证,且与后期加密井的钻遇情况吻合度高达90%,说明此次河道刻画的方法在辫状河三角洲前缘储层识别中具有一定的适用性㊂以1013注水井组的E d 1Ⅱ②7-2单砂层为例,结合河道展布特征及动态示踪剂资料响应情况,发现注水见效方向与沉积主流线方向吻合较好:顺物源方向水驱速度优于垂直物源方向,顺物源方向的1052井㊁1832井见示踪剂较快,注水见效类型为Ⅰ类,水驱速度1.77~2.23m /d ,见水时间490d,注采动态响应较好(图7)㊂垂直物源方向的1516井㊁1028井见示踪剂时间长,水驱速度2.5~2.8m /d,表现为生产平稳,未见水㊂731Copyright ©博看网. All Rights Reserved.h t t p s ://d z k j q b .c u g.e d u .c n 地质科技通报2023年a .反演地震剖面;b .砂体连通图;c .Ed 1Ⅱ②1沉积相图;d .E d 1Ⅱ②5沉积相图图4 井震结合刻画砂体边界F i g .4 D e s c r i p t i o n o f t h e s a n d b o d y b o u n d a r y b y we l l s e i s m i c c o m b i n a t i on 图5 E d 1Ⅱ②7-2小层河道砂体刻画F i g .5 M u l t i c h a n n e l s e d i m e n t a r y mo d e l i n E d 1Ⅱ②7-2831Copyright ©博看网. All Rights Reserved.第3期曲丽丽等:辫状河三角洲前缘水下分流河道精细刻画方法:以南堡凹陷M油田东一段为例图6 动态验证河道刻画结果F i g .6 D y n a m i c v e r i f i c a t i o n o f r i v e r d e s c r i pt i o n r e s u l ts a .E d 1Ⅱ②7-2砂体连通图;b .E d 1Ⅱ②7-2沉积微相图图7 典型井组实例分析F i g .7 E x a m p l e a n a l y s i s o f a t y p i c a l w e l l g r o u p931Copyright ©博看网. All Rights Reserved.h t t p s://d z k j q b.c u g.e d u.c n地质科技通报2023年3结论(1)通过地震属性优选刻画辫状河三角洲朵体边界,在地质资料库的基础上采用主流线分析法,利用拟声波反演进行河道解剖,辅以动态验证等3个关键步骤的小型断陷湖盆辫状河三角洲砂体沉积微相刻画方法,提升了复杂的水下分流河道识别和表征能力,动态验证资料及钻井结果表明河道刻画预测精度吻合率达90%㊂(2)研究结果表明M油田同期多朵体发育,单个朵体发育2~8支河道,河道与河道纵向上叠置发育,平面上多为拼接接触,精细刻画获得水下分流河道宽度主要为80~240m,最宽可达440m,单成因砂体厚度为2.6~5.8m,河道的宽厚比为25ʒ1~ 78ʒ1㊂参考文献:[1] M i a l l A D.T h e g e o l o g y o f f l u v i a l d e p o s i t s:S e d i m e n t a r y f a c i e s,b a s i n a n a l y s i s,a n d p e t r o l e u m g e o l o g y[M].B e r l i n:S p r i n g e r,1996:75-178.[2] M i a l l A D.R e c o n s t r u c t i n g t h e a r c h i t e c t u r e a n d s e q u e n c e s t r a-t i g r a p h y o f t h e p r e s e r v e d f l u v i a l r e c o r d a s a t o o l f o r r e s e r v o i rd e v e l o p m e n t:A r e a l i t y c h e c k[J].A A P G B u l l e t i n,2006,90(7):989-1002.[3]吴胜和,纪友亮,岳大力,等.碎屑沉积地质体构型分级方案探讨[J].高校地质学报,2013,19(1):12-22.W u S H,J i Y L,Y u e D L,e t a l.D i s c u s s i o n o n h i e r a r c h i c a l s c h e m e o f a r c h i t e c t u r a l u n i t s i n c l a s t i c d e p o s i t s[J].G e o l o g i c a l J o u r n a l o f C h i n a U n i v e r s i t i e s,2013,19(1):12-22(i n C h i n e s ew i t h E n g l i s h a b s t r a c t).[4]胡光义,王海峰,范廷恩,等.海上油田河流相复合砂体构型级次解析[J].古地理学报,2021,23(4):810-823.H u G Y,W a n g H F,F a n T G,e t a l.S t r u c t u r a l c l a s s i f i c a t i o n a-n a l y s i s o f f l u v i a l f a c i e s c o m p o s i t e s a n d b o d i e s i n o f f s h o r e o i lf i e l d s[J].J o u r n a l o f P a l e og e o g r a ph y,2021,23(4):810-823(i nC h i n e s e w i t h E n g l i s h a b s t r a c t).[5]胡光义,范廷恩,陈飞,等.复合砂体构型理论及其生产应用[J].石油与天然气地质,2018,39(1):1-10.H u G Y,F a n T E,C h e n F,e t a l.C o m p o s i t e s a n d b o d y c o n f i g u-r a t i o n t h e o r y a n d i t s p r o d u c t i o n a p p l i c a t i o n[J].O i l a n d G a sG e o l o g y,2018,39(1):1-10(i n C h i n e s e w i t h E n g l i s h a b s t r a c t).[6]吴胜和,徐振华,刘钊.河控浅水三角洲沉积构型[J].古地理学报,2019,21(2):202-215.W u S H,X u Z H,L i u Z,e t a l.S e d i m e n t a r y c o n f i g u r a t i o n o f r i v-e r c o n t r o l l e d s h a l l o w w a t e r d e l t a[J].J o u r n a l of P a l e og e o g r a-p h y,2019,21(2):202-215(i n C h i n e s e w i t h E n g l i s h a b s t r a c t).[7]王夏斌,姜在兴,胡光义,等.浅水三角洲分流河道沉积模式分类[J].地球科学与环境学报,2020,42(5):654-667.W a n g X B,J i a n g Z X,H u G Y,e t a l.S e d i m e n t a r y m o d e l c l a s s i-f i c a t i o n o f d i s t r i b u t a r y c h a n n e l i n s h a l l o w w a t e r d e l t a[J].J o u r-n a l o f E a r t h S c i e n c e a n d E n v i r o n m e n t,2020,42(5):654-667(i nC h i n e s e w i t h E n g l i s h a b s t r a c t).[8]付鑫,杜晓峰,官大勇,等.地震沉积学在河流-浅水三角洲沉积相研究中的应用:以渤海海域蓬莱A构造区馆陶组为例[J].地质科技通报,2021,40(3):96-108.F u X,D u X F,G u a n D Y,e t a l.A p p l i c a t i o n o f s e i s m i c s e d i m e n-t o l o g y i n r e s e r v o i r p r e d i c t i o n i n f l u v i a l t o s h a l l o w w a t e r d e l t af a c i e s:A c a s e s t u d y i n G u a n t a o F o r m a t i o n f r o m t h e P e ng l a i As t r u c t u r e a r e a i n B o h a i B a y[J].B u l l e t i n o f G e o l o g i c a l S c i e n c ea n d T e c h n o l o g y,2021,40(3):96-108(i n C h i n e s e w i t h E n g l i s ha b s t r a c t).[9]冯文杰,芦凤明,吴胜和,等.断陷湖盆长轴缓坡辫状河三角洲前缘储层构型研究:以大港枣园油田枣南断块孔一段枣Ⅴ油组为例[J].中国矿业大学学报,2018,47(2):367-379.F e n g W J,L u F M,W u S H,e t a l.R e s e r v o i r a r c h i t e c t u r e a n a l y-s i s o f b r a i d e d r i v e r d e l t a f r o n t d e v e l o p e d i n t h e l o n g-a x i s g e n t l e s l o p e o f f a u l t e d b a s i n:T a k i n g Z a oⅤo i l f o r m a t i o n i n t h e F i r s t M e m b e r o f Z a o n a n f a u l t b l o c k i n D a g a n g Z a o y u a n O i l f i e l d a sa n e x a m p l e[J].J o u r n a l o f C h i n a U n i v e r s i t y o f M i n i n g a n dT e c h n o l o g y,2018,47(2);367-379(i n C h i n e s e w i t h E n g l i s h a b-s t r a c t).[10]张皓宇,李茂,康永梅,等.鄂尔多斯盆地镇北油田长3油层组储层构型及剩余油精细表征[J].岩性油气藏,2021,33(6): 177-188.Z h a n g H Y,L i M,K a n g Y M,e t a l.R e s e r v o i r c o n f i g u r a t i o n a n df i n e c h a r a c t e r i z a t i o n o f r e m a i n i ng o i l i n Ch a n g3oi l f o r m a t i o no f Z h e n b e i O i l f i e l d i n O r d o s B a s i n[J].L i t h o l o g i c O i l a n d G a s R e s e r v o i r,2021,33(6):177-188(i n C h i n e s e w i t h E n g l i s h a b-s t r a c t).[11]衡勇.浅水三角洲分流河道砂体内部结构及其对气水分布的影响:以四川盆地中江气田沙溪庙组为例[J].成都理工大学学报:自然科学版,2022,49(2):1-11.H e n g Y.I n t e r n a l s t r u c t u r e o f d i s t r i b u t a r y c h a n n e l s a n d b o d y i ns h a l l o w w a t e r d e l t a a n d i t s i n f l u e n c e o n g a s a n d w a t e r d i s t r i b u-t i o n:T a k i n g S h a x i m i a o F o r m a t i o n o f Z h o n g j i a n g G a s F i e l d i n S i c h u a n B a s i n a s a n e x a m p l e[J].J o u r n a l o f C h e n g d u U n i v e r s i-t y o f T e c h n o l o g y:N a t u r a l S c i e n c e E d i t i o n,2022,49(2):1-11(i n C h i n e s e w i t h E n g l i s h a b s t r a c t).[12]高阳,胡向阳,曾大乾,等.川西新场气田沙溪庙组浅水三角洲砂体类型与展布特征[J].现代地质,2019,33(6):1163-1173.G a o Y,H u X Y,Z e n g D Q,e t a l.T y p e s a n d d i s t r i b u t i o n c h a r-a c t e r i s t i c s o f s h a l l o w w a t e r d e l t a s a n db o d i e s o f S h a x i m i a oF o r m a t i o n i n X i n c h a n gG a s F i e l d,w e s t e r n S i c h u a n[J].M o d e r nG e o l o g y,2019,33(6):1163-1173(i n C h i n e s e w i t h E n g l i s h a b-s t r a c t).[13]肖佃师,张飞飞,卢双舫,等.井震联合识别复合砂体中单一河道:以朝44区块扶余油层为例[J].石油地球物理勘探,2016, 51(1):148-157.X i a o D S,Z h a n g F F,L u S F,e t a l.W e l l s e i s m i c j o i n t i d e n t i f i c a-t i o n o f s i n g l e c h a n n e l i n c o m p o s i t e s a n d b o d y:T a k i n g F u y u r e s e r v o i r i n C h a o44b l o c k a s a n e x a m p l e[J].P e t r o l e u m G e o-p h y s i c a l E x p l o r a t i o n,2016,51(1):148-157(i n C h i n e s e w i t hE n g l i s h a b s t r a c t).[14]贺婷婷,谈心,段太忠,等.综合沉积正演与多点地质统计模拟辫状河三角洲:以塔河T区为例[J].地质科技通报,2021,40(3):54-66.H e T T,T a n X,D u a n T Z,e t a l.I n t e g r a t e d s e d i m e n t a r y f o r-w a r d m o d e l i n g a n d m u l t i p o i n t g e o s t a t i s t i c s i n b r a i d e d r i v e r d e l-t a s i m u l a t i o n:A c a s e f r o m B l o c k T o f T a h e O i l f i e l d[J].B u l l e-t i n o f G e o l o g i c a l S c i e n c e a n d T e c h n o l o g y,2021,40(3):54-66041Copyright©博看网. All Rights Reserved.。

不同类型三角洲的沉积特征及其与油气分布的关系摘要：本文主要介绍在不同的沉积环境及构造背景下形成的四种主要类型的三角洲沉积体系即正常三角洲、辫状河三角洲、扇三角洲和浅水三角洲。

并分别从以上四种三角洲类型的定义、形成条件、沉积特征差异进行比较。

进而得出各类三角洲相与油气分布的关系。

关键字：正常三角洲、辫状河三角洲、扇三角洲、浅水三角洲三角洲的现代定义是河流在稳定的水体中或靠近水体处形成的、部分露出水面的一类沉积物。

它包括四个方面的含义：三角洲沉积物来源于一个或几个可以确定的点物源；其主要以进积结构为特征；其均发育于盆地边缘，最终充填盆地；最大沉积面积受物源供给的限制。

三角洲类型划分：根据河流、潮汐、波浪作用强弱的差异将三角洲分为建设性和破坏性三角洲。

建设性三角洲以河流作用为主、泥砂在河口区的堆积速度大于波浪作用的改造速度，主要以河控三角洲为例。

破坏性三角洲以海洋作用为主，波浪、潮汐、海流的能量大于或等于河流堆积泥砂的能量，故泥砂堆积被改造至破坏，浪控和潮控三角洲均属此类。

由三角洲沉积区与物源区的关系、三角洲平原河流类型及三角洲沉积物的粒度差异可将三角洲划分为正常三角洲（经典曲流河三角洲）、辫状河三角洲、浅水湖泊三角洲和扇三角洲。

苏联学者以三角洲形成的不同的大地构造单元为依据将其划分为地台区的三角洲沉积、褶皱带周缘的三角洲沉积、山间拗陷内的三角洲沉积。

还有基于三角洲的沉积特征和沉积物的粒度的依据可将三角洲划分为细粒和粗粒三角洲。

本文将主要从流域盆地特征、沉积物供给、水体深度、沉积粒度等方面总结三角洲的控制因素探讨辫状河三角洲、扇三角洲、浅水三角洲和正常三角洲的沉积特征及其与油气分布的关系。

一、辫状河三角洲由辫状河体系前积到停滞水体中形成的富含砂、砾的三角洲，其辫状分流平原由单条或多条底负载河流提供物质。

与扇三角洲不同, 一旦静止的水体移开, 辫状三角洲必然重新变为单条河流。

（一）发育条件辫状三角洲是由单条或多条辫状河入湖( 海) 形成的沉积体系, 一般远离断裂带的古隆起、古构造高地的斜坡带发育, 在沉积盆地的长轴和短轴方向均可发育, 沉积地形和坡度较扇三角洲更缓, 比正常三角洲更陡。
