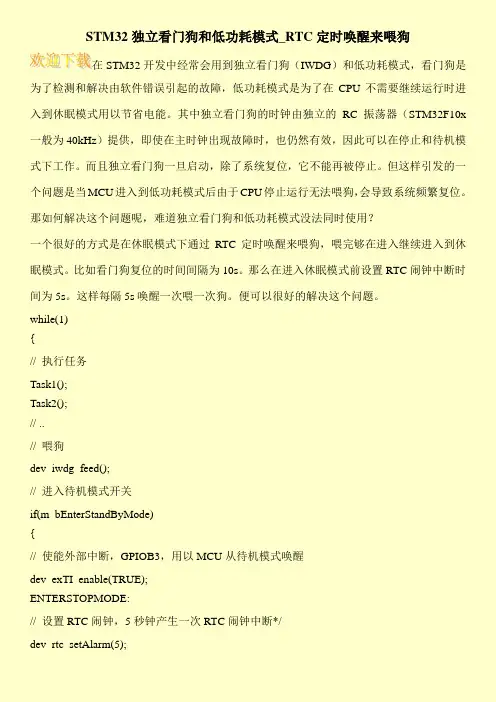

STM32独立看门狗和低功耗模式_RTC定时唤醒来喂狗
在STM32开发中经常会用到独立看门狗（IWDG）和低功耗模式，看门狗是为了检测和解决由软件错误引起的故障，低功耗模式是为了在CPU不需要继续运行时进入到休眠模式用以节省电能。
其中独立看门狗的时钟由独立的RC振荡器（STM32F10x 一般为40kHz）提供，即使在主时钟出现故障时，也仍然有效，因此可以在停止和待机模式下工作。
而且独立看门狗一旦启动，除了系统复位，它不能再被停止。
但这样引发的一个问题是当MCU进入到低功耗模式后由于CPU停止运行无法喂狗，会导致系统频繁复位。
那如何解决这个问题呢，难道独立看门狗和低功耗模式没法同时使用？
一个很好的方式是在休眠模式下通过RTC定时唤醒来喂狗，喂完够在进入继续进入到休眠模式。
比如看门狗复位的时间间隔为10s。
那么在进入休眠模式前设置RTC闹钟中断时间为5s。
这样每隔5s唤醒一次喂一次狗。
便可以很好的解决这个问题。
while(1)
{
// 执行任务
Task1();
Task2();
// ..
// 喂狗
dev_iwdg_feed();
// 进入待机模式开关
if(m_bEnterStandByMode)
{
// 使能外部中断，GPIOB3，用以MCU从待机模式唤醒
dev_exTI_enable(TRUE);
ENTERSTOPMODE:
// 设置RTC闹钟，5秒钟产生一次RTC闹钟中断*/
dev_rtc_setAlarm(5);。
