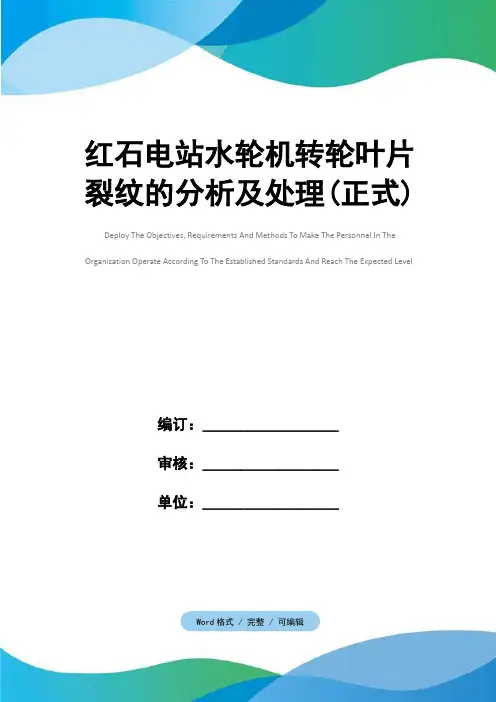

编订：__________________审核：__________________单位：__________________红石电站水轮机转轮叶片裂纹的分析及处理(正式) Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.Word格式 / 完整 / 可编辑文件编号：KG-AO-3394-86 红石电站水轮机转轮叶片裂纹的分析及处理(正式)使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。

下载后就可自由编辑。

1机组参数白山发电厂位于吉林省桦甸市境内,是“一厂两坝三站”的大型水力发电厂,也是东北电网中最大的水电厂,在电网中担负调峰、调频和事故备用。

该厂总装机容量1700ＭＷ,其中白山右岸电站900ＭＷ(3×300ＭＷ),白山左岸电站600ＭＷ(2×300ＭＷ),红石电站200ＭＷ(4×50ＭＷ)。

红石电站发电机组为立轴半伞式,水轮机转轮叶片材质是ＺＧｏＣｒ13Ｎｉ4Ｍｏ,型号为ＺＤ190-ＬＨ-600。

其参数为:最高水头256ｍ;最低水头228ｍ;额定转速1071ｒ/ｍｉｎ;额定功率5155ＭＷ;设计水头233ｍ;设计流量251ｍ3/ｓ;飞逸转速240ｒ/ｍｉｎ;吸出高度-4ｍ;最高效率91%;叶片安放角8°;叶片数5;水轮机转速上升率50%;蜗壳最大水压值04ＭＰａ;叶片法兰直径1100ｍｍ;叶片法兰端面中心距800ｍｍ;叶片法兰把合螺钉分布圆直径ｄ=850ｍｍ。

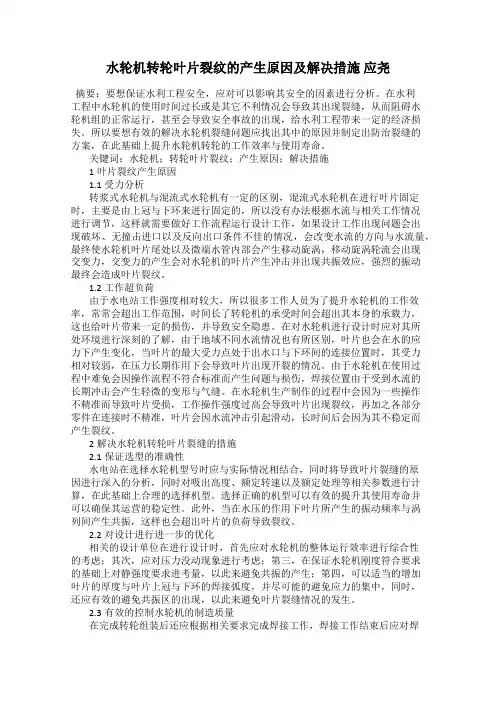

水轮机转轮叶片裂纹的产生原因及解决措施应尧摘要：要想保证水利工程安全，应对可以影响其安全的因素进行分析。

在水利工程中水轮机的使用时间过长或是其它不利情况会导致其出现裂缝，从而阻碍水轮机组的正常运行，甚至会导致安全事故的出现，给水利工程带来一定的经济损失。

所以要想有效的解决水轮机裂缝问题应找出其中的原因并制定出防治裂缝的方案，在此基础上提升水轮机转轮的工作效率与使用寿命。

关键词：水轮机；转轮叶片裂纹；产生原因；解决措施1叶片裂纹产生原因1.1受力分析转浆式水轮机与混流式水轮机有一定的区别，混流式水轮机在进行叶片固定时，主要是由上冠与下环来进行固定的，所以没有办法根据水流与相关工作情况进行调节，这样就需要做好工作流程运行设计工作，如果设计工作出现问题会出现破坏、无撞击进口以及反向出口条件不佳的情况，会改变水流的方向与水流量，最终使水轮机叶片尾处以及微端水管内部会产生移动旋涡，移动旋涡轮流会出现交变力，交变力的产生会对水轮机的叶片产生冲击并出现共振效应，强烈的振动最终会造成叶片裂纹。

1.2工作超负荷由于水电站工作强度相对较大，所以很多工作人员为了提升水轮机的工作效率，常常会超出工作范围，时间长了转轮机的承受时间会超出其本身的承载力，这也给叶片带来一定的损伤，并导致安全隐患。

在对水轮机进行设计时应对其所处环境进行深刻的了解，由于地域不同水流情况也有所区别，叶片也会在水的应力下产生变化，当叶片的最大受力点处于出水口与下环间的连接位置时，其受力相对较弱，在压力长期作用下会导致叶片出现开裂的情况。

由于水轮机在使用过程中难免会因操作流程不符合标准而产生问题与损伤，焊接位置由于受到水流的长期冲击会产生轻微的变形与气缝。

在水轮机生产制作的过程中会因为一些操作不精准而导致叶片受损，工作操作强度过高会导致叶片出现裂纹，再加之各部分零件在连接时不精准，叶片会因水流冲击引起滑动，长时间后会因为其不稳定而产生裂纹。

2解决水轮机转轮叶片裂缝的措施2.1保证选型的准确性水电站在选择水轮机型号时应与实际情况相结合，同时将导致叶片裂缝的原因进行深入的分析，同时对吸出高度、额定转速以及额定处理等相关参数进行计算，在此基础上合理的选择机型。

水泵水轮机转轮裂纹成因分析及处理摘要：近些年水轮机转轮出现多起裂纹问题，使机组被迫停役。

转轮裂纹的出现，不仅为机组的安全稳定运行带来了极大的威胁，为抽蓄电站的正常经营带来了经济损失和社会损失，所以要想确保水电站安全稳定运行，必须通过无损检测技术对水轮机转轮定期探伤，及时发现并有效处理转轮裂纹问题。

采取有效的预防控制措施，确保机组运行安全性和稳定性。

关键词：水泵水轮机；转轮裂纹；成因；处理1水泵水轮机转轮裂纹成因分析1.1转轮形状变形转轮的出水叶片相较于整个转轮的其他部分，是整个转轮的强度最低的位置，同时该位置由于叶片出水时会收到水面的张力等方面的因素，导致该出是整个转轮结构中应力最为集中的区域，同时该处还会受到水流长时间的侵蚀，由于长时间水流侵蚀的原因还会导致该处的厚度减少，导致该处的应力结构发生变化。

1.2振动方面水轮机转轮在运行中，因为水力振动原因也会导致焊缝疲劳损伤产生裂纹。

产生水力振动主要有以下因素：水力不平衡、尾水管低频水压脉动、空腔汽蚀、卡门涡列、间隙射流等。

当机组在非设计工况或过渡工况运行时，通过水轮机的水流状况恶化，水力振动较为明显，造成的破坏也相对加剧。

1.3负载超出材料最大负荷负载超出额定的最大负载也是导致转轮出现裂纹的重要原因，这是由于设计师在进行转路基设计的时候没有充分地考虑到负载增大的问题，当出现特殊情况时，应力超出了机器的最大负载，进而导致转轮的叶片受损。

当机组长时间处于超出额定工作频率的情况时，便会由于超出转轮叶片等结构建设材料的疲劳极限而降低叶片的耐压能力，进而导致叶片出现裂纹。

2水泵水轮机转轮裂纹的处理措施2.1提高轮叶质量轮叶质量的好坏，将直接决定转轮使用时间的长短。

因此，必须要注重对轮叶生产品质的提升。

首先，应注重样板的设计与制作。

水轮机中的轮叶结构比较复杂，任何一点的误差，都会造成轮叶形状的改变。

在挑选样板时，可以优先选择磨损程度较轻的转轮，这是因为磨损程度越轻，则代表该轮叶越符合水轮机的运行需要。

水轮机叶片裂纹原因分析及现场修复措施摘要：近年来，华能雨汪电厂在长底水电站水轮机大修中发现水轮机转轮的叶片频繁发生裂纹，严重威胁水电站的安全经济运行，本文对长底水电站水轮机转轮叶片裂纹产生的原因进行分析及并对其进行现场处理，消除事故隐患，保证了机组安全稳定运行。

关键词：裂纹转轮叶片水轮机坡口一、引言华能雨汪电厂长底水电站长底水电站装机规模4×4.5MW,水轮机型号为ZDJP502～LH～250(0°),设计参数：水头15m，额定转速214.3r/min，飞逸转速472r/min，额定出力 4737kW，额定流量 34.61m3/s，2010年1月份投产，在历次大修中发现每台水轮机转轮叶片根部均存在裂纹现象，1号机组有3只叶片根部发现裂纹，2号机组、3号机组、4号机组有1只叶片根部焊缝发现裂纹。

二、裂纹产生原因分析通过对比每台机组叶片根部焊缝裂纹，裂纹分布在距叶片上冠约220mm处，长200～400mm，该位置正处于转轮叶片应力集中区。

一般转轮叶片存在四个高应力区，它们的位置在叶片进水边正面(压力分布面)靠近上冠处；叶片出水边正面的中部；叶片出水边背面靠近上冠处；叶片与下环连接区内。

对裂纹打磨发现，焊缝内部存在条状缺陷，有的约3mm左右气孔、夹渣缺陷，在外部应力的作用下可能会成为裂纹源，造成裂纹的产生。

转轮结构图（图1）裂纹示意图（图2）三、修复方案1、焊材的确定转轮材质为ZG230-450，叶片材质为0Cr13Ni4Mo，转轮直径800mm，长1200mm，叶片根部厚度75mm，转轮为铸钢材料，焊缝为异种钢焊接，根据一般异种焊接匹配原则，选择焊材为A102，A102是钛钙型药皮的Cr19Ni10不锈钢焊条。

熔敷金属具有良好的力学性能及抗晶间腐蚀性能。

有优良的焊接工艺性能和抗气孔性能，药皮耐发红、抗开裂。

2、裂纹的清除受现场条件限制，为避免碳弧气刨方法使用不当，引起裂纹再延伸扩展，裂纹清除采用机械打磨的方式进行清除，在挖磨过程中，边挖磨边观察裂纹走向、宏观检查裂纹消除后再用着色探伤方法确认裂纹彻底消除。
