1机组参数白山发电厂位于吉林省桦甸市境内,是“一厂两坝三站”的大型水力发电厂,也是东北电网中最大的水电厂,在电网中担负调峰、调频和事故备用。
该厂总装机容量1700ＭＷ,其中白山右岸电站900ＭＷ(3×300ＭＷ),白山左岸电站600ＭＷ(2×300ＭＷ),红石电站200ＭＷ(4×50ＭＷ)。
红石电站发电机组为立轴半伞式,水轮机转轮叶片材质是ＺＧｏＣｒ13Ｎｉ4Ｍｏ,型号为ＺＤ190-ＬＨ-600。
其参数为:最高水头256ｍ;最低水头228ｍ;额定转速1071ｒ/ｍｉｎ;额定功率5155ＭＷ;设计水头233ｍ;设计流量251ｍ3/ｓ;飞逸转速240ｒ/ｍｉｎ;吸出高度-4ｍ;最高效率91%;叶片安放角8°;叶片数5;水轮机转速上升率50%;蜗壳最大水压值04ＭＰａ;叶片法兰直径1100ｍｍ;叶片法兰端面中心距800ｍｍ;叶片法兰把合螺钉分布圆直径ｄ=850ｍｍ。
水轮机转轮叶片裂纹的产生原因及解决措施应尧摘要：要想保证水利工程安全，应对可以影响其安全的因素进行分析。
在水利工程中水轮机的使用时间过长或是其它不利情况会导致其出现裂缝，从而阻碍水轮机组的正常运行，甚至会导致安全事故的出现，给水利工程带来一定的经济损失。
所以要想有效的解决水轮机裂缝问题应找出其中的原因并制定出防治裂缝的方案，在此基础上提升水轮机转轮的工作效率与使用寿命。
关键词：水轮机；转轮叶片裂纹；产生原因；解决措施1叶片裂纹产生原因1.1受力分析转浆式水轮机与混流式水轮机有一定的区别，混流式水轮机在进行叶片固定时，主要是由上冠与下环来进行固定的，所以没有办法根据水流与相关工作情况进行调节，这样就需要做好工作流程运行设计工作，如果设计工作出现问题会出现破坏、无撞击进口以及反向出口条件不佳的情况，会改变水流的方向与水流量，最终使水轮机叶片尾处以及微端水管内部会产生移动旋涡，移动旋涡轮流会出现交变力，交变力的产生会对水轮机的叶片产生冲击并出现共振效应，强烈的振动最终会造成叶片裂纹。
1.2工作超负荷由于水电站工作强度相对较大，所以很多工作人员为了提升水轮机的工作效率，常常会超出工作范围，时间长了转轮机的承受时间会超出其本身的承载力，这也给叶片带来一定的损伤，并导致安全隐患。
在对水轮机进行设计时应对其所处环境进行深刻的了解，由于地域不同水流情况也有所区别，叶片也会在水的应力下产生变化，当叶片的最大受力点处于出水口与下环间的连接位置时，其受力相对较弱，在压力长期作用下会导致叶片出现开裂的情况。
由于水轮机在使用过程中难免会因操作流程不符合标准而产生问题与损伤，焊接位置由于受到水流的长期冲击会产生轻微的变形与气缝。
在水轮机生产制作的过程中会因为一些操作不精准而导致叶片受损，工作操作强度过高会导致叶片出现裂纹，再加之各部分零件在连接时不精准，叶片会因水流冲击引起滑动，长时间后会因为其不稳定而产生裂纹。
2解决水轮机转轮叶片裂缝的措施2.1保证选型的准确性水电站在选择水轮机型号时应与实际情况相结合，同时将导致叶片裂缝的原因进行深入的分析，同时对吸出高度、额定转速以及额定处理等相关参数进行计算，在此基础上合理的选择机型。
水泵水轮机转轮裂纹成因分析及处理摘要：近些年水轮机转轮出现多起裂纹问题，使机组被迫停役。
转轮裂纹的出现，不仅为机组的安全稳定运行带来了极大的威胁，为抽蓄电站的正常经营带来了经济损失和社会损失，所以要想确保水电站安全稳定运行，必须通过无损检测技术对水轮机转轮定期探伤，及时发现并有效处理转轮裂纹问题。
采取有效的预防控制措施，确保机组运行安全性和稳定性。
关键词：水泵水轮机；转轮裂纹；成因；处理1水泵水轮机转轮裂纹成因分析1.1转轮形状变形转轮的出水叶片相较于整个转轮的其他部分，是整个转轮的强度最低的位置，同时该位置由于叶片出水时会收到水面的张力等方面的因素，导致该出是整个转轮结构中应力最为集中的区域，同时该处还会受到水流长时间的侵蚀，由于长时间水流侵蚀的原因还会导致该处的厚度减少，导致该处的应力结构发生变化。
1.2振动方面水轮机转轮在运行中，因为水力振动原因也会导致焊缝疲劳损伤产生裂纹。
产生水力振动主要有以下因素：水力不平衡、尾水管低频水压脉动、空腔汽蚀、卡门涡列、间隙射流等。
当机组在非设计工况或过渡工况运行时，通过水轮机的水流状况恶化，水力振动较为明显，造成的破坏也相对加剧。
1.3负载超出材料最大负荷负载超出额定的最大负载也是导致转轮出现裂纹的重要原因，这是由于设计师在进行转路基设计的时候没有充分地考虑到负载增大的问题，当出现特殊情况时，应力超出了机器的最大负载，进而导致转轮的叶片受损。
当机组长时间处于超出额定工作频率的情况时，便会由于超出转轮叶片等结构建设材料的疲劳极限而降低叶片的耐压能力，进而导致叶片出现裂纹。
2水泵水轮机转轮裂纹的处理措施2.1提高轮叶质量轮叶质量的好坏，将直接决定转轮使用时间的长短。
因此，必须要注重对轮叶生产品质的提升。
首先，应注重样板的设计与制作。
水轮机中的轮叶结构比较复杂，任何一点的误差，都会造成轮叶形状的改变。
在挑选样板时，可以优先选择磨损程度较轻的转轮，这是因为磨损程度越轻，则代表该轮叶越符合水轮机的运行需要。
混流式水轮机转轮裂纹原因分析及预防措施混流式水轮机转轮裂纹原因分析及预防措施水轮机转轮，特别是中、高比速混流式水轮机转轮中的裂纹现象，在世界各地普遍存在。
国外的例子有埃及的阿斯旺高坝、美国的大古力700 MW机，俄罗斯的布拉茨克等。
国内有岩滩、李家峡、小浪底、五强溪、二滩等大型水电站，在投运后水轮机转轮都不同程度的浮现了裂纹。
转轮裂纹严重影响电站的安全运行和经济效益，引起人们的极大关注。
1转轮裂纹的产生原因转轮为什么会产生裂纹，人们对此做过许多研究，不时地提出一些假设。
笔者把转轮裂纹分为规律性裂纹和非规律性裂纹两类。
规律性裂纹是指不同叶片上的裂纹具有大体一致的规律，所有叶片都开裂，裂纹的部位和走向也大致相同。
非规律性裂纹或者只在个别叶片上发生，或者不同叶片上裂纹的部位、走向和其他特征各不相同。
其产生的普通原因分述如下。
1.1规律性裂纹失效分析结果表明-绝大多数规律性裂纹是疲劳裂纹，断口呈现明显的贝壳纹。
叶片疲劳来源于作用其上的交变载荷，而交变载荷又由转轮的水力自激振动引起，这可能是卡门涡列、水力弹性振动或者水压力脉动所诱发。
1.1.1卡门涡列(1)黄坛口水电站1958年投运的4台HL310-LJ-230水轮机，运行不久转轮叶片出水边根部即发生总计67条裂纹。
后来查明，在某些水头下，当机组出力在5～8 MW时，叶片出水边卡门涡列频率与叶片自振频率耦合而引起共振，动应力急剧增加，使叶片疲劳开裂。
采取修整叶片出水边厚度和形状，提高卡门涡列频率，避开了共振，转轮安全运行多年，再没有发生问题。
(2)小浪底水电站水头范围68～141 m,额定出力306 MW。
水轮机转轮上冠和下环为13.5不锈钢铸件，叶片由13.5不锈钢热模压后数控加工，再用309 L奥氏体不锈钢焊丝焊成整体。
由于是异种钢焊接，转轮焊后不进行消除应力处理。
为适应电站水头变幅大和多泥沙的运行条件，水轮机供应商采取了低比转速，小的出口直径(D 2／D 1＝0.88),较大的导叶相对高度(b 0／D 1＝0.236),肥大的叶片头部，较厚的叶片出水边(δ=38 mm),喷涂碳化钨和设置筒形阀等技术措施。

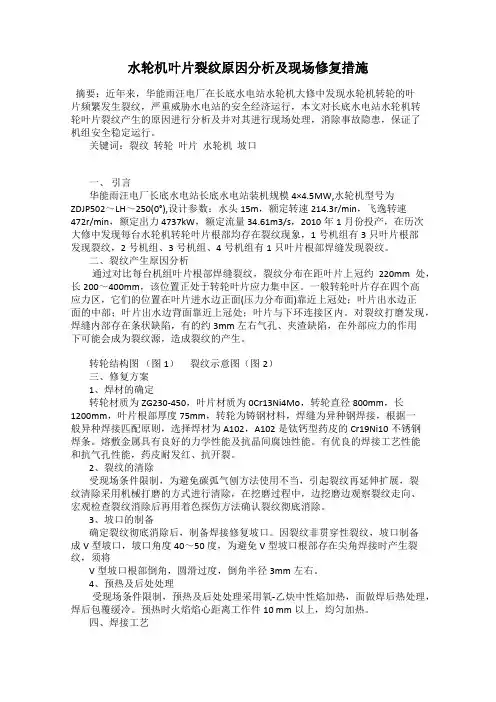

水轮机叶片裂纹原因分析及现场修复措施摘要：近年来，华能雨汪电厂在长底水电站水轮机大修中发现水轮机转轮的叶片频繁发生裂纹，严重威胁水电站的安全经济运行，本文对长底水电站水轮机转轮叶片裂纹产生的原因进行分析及并对其进行现场处理，消除事故隐患，保证了机组安全稳定运行。
关键词：裂纹转轮叶片水轮机坡口一、引言华能雨汪电厂长底水电站长底水电站装机规模4×4.5MW,水轮机型号为ZDJP502～LH～250(0°),设计参数：水头15m，额定转速214.3r/min，飞逸转速472r/min，额定出力 4737kW，额定流量 34.61m3/s，2010年1月份投产，在历次大修中发现每台水轮机转轮叶片根部均存在裂纹现象，1号机组有3只叶片根部发现裂纹，2号机组、3号机组、4号机组有1只叶片根部焊缝发现裂纹。
二、裂纹产生原因分析通过对比每台机组叶片根部焊缝裂纹，裂纹分布在距叶片上冠约220mm处，长200～400mm，该位置正处于转轮叶片应力集中区。
一般转轮叶片存在四个高应力区，它们的位置在叶片进水边正面(压力分布面)靠近上冠处；叶片出水边正面的中部；叶片出水边背面靠近上冠处；叶片与下环连接区内。
对裂纹打磨发现，焊缝内部存在条状缺陷，有的约3mm左右气孔、夹渣缺陷，在外部应力的作用下可能会成为裂纹源，造成裂纹的产生。
转轮结构图（图1）裂纹示意图（图2）三、修复方案1、焊材的确定转轮材质为ZG230-450，叶片材质为0Cr13Ni4Mo，转轮直径800mm，长1200mm，叶片根部厚度75mm，转轮为铸钢材料，焊缝为异种钢焊接，根据一般异种焊接匹配原则，选择焊材为A102，A102是钛钙型药皮的Cr19Ni10不锈钢焊条。
熔敷金属具有良好的力学性能及抗晶间腐蚀性能。
有优良的焊接工艺性能和抗气孔性能，药皮耐发红、抗开裂。
2、裂纹的清除受现场条件限制，为避免碳弧气刨方法使用不当，引起裂纹再延伸扩展，裂纹清除采用机械打磨的方式进行清除，在挖磨过程中，边挖磨边观察裂纹走向、宏观检查裂纹消除后再用着色探伤方法确认裂纹彻底消除。
浅析水轮机转轮裂纹产生原因及处理对策水轮机是水电站机组中重要的组成部位，但是其也是最容易受到损害的部位。
随着目前人类对能源的需求与日俱增，如何加强对水轮机的危害的防治，延长其使用寿命，保证水轮机的正常运行已经成为了必须亟待解决的问题。
在本文中，笔者主要对目前水轮机转轮裂纹这一现象进行详细的讨论。
标签：水轮机、转轮、裂纹、原因、对策前言：在本文中笔者通过对水轮机运用的概述，对目前我国水电站常见的水轮机转轮裂纹产生的原因进行了分析，并通过对原因的分析，提出了相应的裂纹处理与预防措施。
一、水轮机运用概述能源作为国家的重要战略支柱，在各国受到了高度重视。
近年来随着我国经济社会的不断发展壮大，我国对于电能的需求与日俱增，但是化石能源作为不可再生储能，给人类的居住环境带来的威胁越来越大。
为了更好的做到节能减排，缓解气候变化，满足经济和社会的可持续发展需求。
我国一直都把可再生能源作为未来能源战略的重要规划进行了长久以来的实施。
随着我国水电站的的不断新建，在其为人们提供了重要生活、生产保障的同时，自身也相继出现了诸多问题，例如水轮机转轮裂纹的产生，它不仅降低了机械运作的寿命，同时也对电能生产带来一定的影响。
作为水轮机的重要组成部分，水轮机转轮的轮毂与叶片之间的过渡区是整个转轮的力学薄弱区，在机组运行中非常容量发生裂纹。
近年该问题在诸多水电站的生产中相继出现，已经成为了一个不得不亟待解决的技术关键。
二、常见水轮机转轮裂纹产生的原因目前在水电站水轮机的使用类型中主要以混流式水轮机转轮、轴流式水轮机、贯流式水轮机等为主。
以下就以混流式水轮机转轮为例，从水力、设计、铸造、运行、共振等多种因素对其产生的裂纹进行分析：1、水力方面疲劳裂纹、断口出现明显的贝壳纹均属于水轮机转轮叶片上的规律性裂纹，从力学和材料力学两方面来讲，疲劳裂纹的出现主要是由于叶片承受的动应力超过了叶片材料的疲劳强度极限所至。
一旦出现叶片承载不足的情况，叶片就极易出现叶片裂纹。
水轮机转轮叶片裂纹成因及处理措施水轮机转轮裂纹缺陷是水电站普遍存在的问题，严重影响着机组整体的安全运行，因而对此类缺陷的检查和处理工作是水电厂的重要工作。
为了有效控制和减少转轮叶片裂纹，对裂纹产生的原因进行正确的诊断，并积极采取一些有针对性的预防措施，以避免该问题的发生，有利于确保水轮发电机组的安全、可靠、经济运行。
本文就水轮机转轮叶片裂纹成因及处理措施进行简单的阐述。
标签：水轮机转轮叶片；裂纹成因；处理措施水轮发电机组在运行中，由于工艺、水力因素等原因，转轮叶片很容易产生裂纹甚至断裂，导致的结果是机组的寿命减小，停机检修时间长，电站的经济损失也相应增大。
因此，确保转轮的性能满足要求，是机组设计的关键。
1工程概况新安江水电厂装设8台9.5万kW和1台9万kW的混流式机组，总装机容量为85万kW。
新安江水电厂是1座综合型电站，兼顾发电、防汛为一体。
1号机组发电机型号为TS854/156-40，水轮机型号为HLS66.46-LJ-410，额定流量135m3/s，转轮直径 4.1m。
水轮机转轮有13个叶片，转轮叶片的材料为ZG06Cr13Ni4Mo马氏体不锈钢，真空精密铸造。
机组最大水头85.4m，设计水头73m，最小水头59.96m，额定转速为59.96r/min。
1号机组于1960年并网发电，并于2002年3月至10月进行增容改造大修后投入运行。
2013年3月，在1号机进行B级大修期间，检修人员对1号机组的转轮叶片进行了超声波探伤检查。
探伤结果显示，1号转轮叶片背部有一条长为115mm，宽为6mm，深度为3.5mm的裂纹；2号转轮叶片出水边根部有一条长为85mm，宽为4.1mm，深度为1.9mm的裂纹；4号转轮叶片出水边根部有一条长为80mm，宽为4.3mm，深度为1.4mm的裂纹和一条长为92mm，宽为3.6mm，深度为2.8mm 的裂纹，上述裂纹都对转轮叶片安全运行造成较大的危害，严重影响机组的安全、稳定运行。
红石电站水轮机转轮叶片裂纹的分析及处理红石电站是一座位于陕西省延安市的大型水电站，采用水轮机转轮作为发电设备。
在运行过程中，由于受到各种因素的影响，水轮机转轮的叶片可能会出现裂纹，这对设备的正常运行和发电效率都会产生不良影响。
因此，对红石电站水轮机转轮叶片裂纹进行分析和处理非常重要。
首先，对红石电站水轮机转轮叶片裂纹的成因进行分析。
导致叶片裂纹的因素主要有以下几个方面：1.材料问题：水轮机转轮叶片的材料选择不当或者材料质量不合格，容易导致叶片在运行时发生裂纹。
2.工艺问题：水轮机转轮叶片的加工工艺不当，比如切削参数不合理、焊接质量差等，都会导致叶片出现裂纹。
3.应力问题：在叶片的工作状态下，受到水的冲击力和叶轮的离心力的作用，会产生较大的应力，如果应力超过了叶片材料承受的极限，就会导致叶片裂纹的产生。
4.外界因素：比如水轮机转轮受到振动、温度变化等外界因素的影响，也会导致叶片裂纹的产生。
其次，针对红石电站水轮机转轮叶片裂纹的处理方法。
1.材料选择：首先，需要选择合适的材料作为水轮机转轮叶片的材料。
通常情况下，可以选择高强度、耐腐蚀性好的材料，比如不锈钢等。
2.加工工艺：在进行叶片的加工过程中，需要注意合理设置切削参数，确保切削过程中不会产生过大的热力，同时还需要注意焊接质量，采用合适的焊接工艺，确保叶片的结构完整性。
3.应力控制：为了减小叶片在工作过程中产生的应力，可以通过优化叶片的结构设计，调整叶片的几何形状，减少水的冲击力和离心力对叶片的影响。
4.定期检测：对水轮机转轮叶片的裂纹情况进行定期检测，及时发现裂纹存在的情况，并采取相应的处理措施，以防止裂纹的扩大和对设备的影响。
通过以上的分析和处理方法，可以有效地对红石电站水轮机转轮叶片裂纹进行处理。
同时，为了保证电站设备的正常运行和发电效率，还应加强对整个水轮机转轮的维护和保养，定期清理和检查转轮表面的杂物和积垢，确保叶片表面的光洁度和使用寿命。
