美标.英标板材厚度公英制尺寸对照表

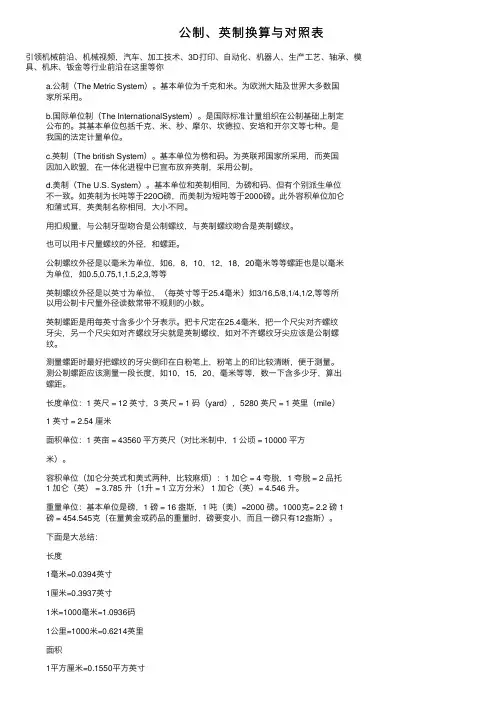

公制、英制换算与对照表

引领机械前沿、机械视频，汽车、加⼯技术、3D打印、⾃动化、机器⼈、⽣产⼯艺、轴承、模具、机床、钣⾦等⾏业前沿在这⾥等你 a.公制（The Metric System）。基本单位为千克和⽶。为欧洲⼤陆及世界⼤多数国家所采⽤。b.国际单位制（The InternationalSystem）。是国际标准计量组织在公制基础上制定公布的。其基本单位包括千克、⽶、秒、摩尔、坎德拉、安培和开尔⽂等七种。是我国的法定计量单位。c.英制（The british System）。基本单位为榜和码。为英联邦国家所采⽤，⽽英国因加⼊欧盟，在⼀体化进程中已宣布放弃英制，采⽤公制。d.美制（The U.S. System）。基本单位和英制相同，为磅和码、但有个别派⽣单位不⼀致。如英制为长吨等于220O磅，⽽美制为短吨等于2000磅。此外容积单位加仑和蒲式⽿，英美制名称相同，⼤⼩不同。

⽤扣规量，与公制⽛型吻合是公制螺纹，与英制螺纹吻合是英制螺纹。

也可以⽤卡尺量螺纹的外径，和螺距。

公制螺纹外径是以毫⽶为单位，如6，8，10，12，18，20毫⽶等等螺距也是以毫⽶为单位，如0.5,0.75,1,1.5,2,3,等等

英制螺纹外径是以英⼨为单位，（每英⼨等于25.4毫⽶）如3/16,5/8,1/4,1/2,等等所以⽤公制卡尺量外径读数常带不规则的⼩数。

英制螺距是⽤每英⼨含多少个⽛表⽰。把卡尺定在25.4毫⽶，把⼀个尺尖对齐螺纹⽛尖，另⼀个尺尖如对齐螺纹⽛尖就是英制螺纹，如对不齐螺纹⽛尖应该是公制螺纹。

测量螺距时最好把螺纹的⽛尖倒印在⽩粉笔上，粉笔上的印⽐较清晰，便于测量。测公制螺距应该测量⼀段长度，如10，15，20，毫⽶等等，数⼀下含多少⽛，算出螺距。

长度单位：1 英尺 = 12 英⼨，3 英尺 = 1 码（yard），5280 英尺 = 1 英⾥（mile）1 英⼨ = 2.54 厘⽶

⾯积单位：1 英亩 = 43560 平⽅英尺（对⽐⽶制中，1 公顷 = 10000 平⽅

英美制到公制换算 公制到英制换算

Linear Measure 长度单位:

1 inch 英寸=25.4 millimetres 毫米

1 foot 英尺=12 inches 英寸=0.3048 metre 米

1 yard 码=3 feet 英尺=0.9144 metre 米

1 (statute) mile 英里=1760 yards 码

=1.609 kilometres 千米

1 nautical mile 海里=1852 m. 米

Square Measure 面积单位:

1 square inch 平方英寸=6.45 sq.centimetres 平方厘米

1 square foot 平方英尺=144 sq.in.平方英寸

=9.29 sq.decimetres 平方分米

1 square yard 平方码=9 sq.ft. 平方英尺

=0.836 sq.metre 平方米

1 acre 英亩=4840 sq.yd.平方码=0.405 hectare 公顷

1 square mile 平方英里=640 acres 英亩

=259 hectares 公顷

Cubic Measure 体积单位:

1 cubic inch 立方英寸=16.4 cu.centimetres 立方厘米

1 cubic foot 立方英尺=1728 cu.in. 立方英寸

=0.0283 cu.metre 立方米

1 cubic yard 立方码=27 cu.ft. 立方英尺

=0.765 cu.metre 立方米

Capacity Measure 容积单位:

Britich 英制

1 pint 品脱=20 fluid oz. 液量盎司

=34.68 cu.in. 立方英寸=0.568 litre 升

1 quart 夸脱=2 pints 品脱=1.136 litres 升

1 gallon 加伦=4 quarts 夸脱=4.546 litres 升

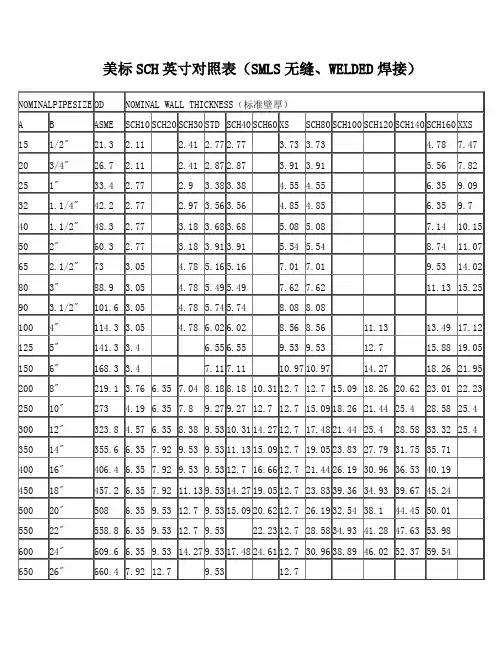

美标SCH英寸对照表（SMLS无缝、WELDED焊接）

NOMINALPIPESIZE OD NOMINAL WALL THICKNESS（标准壁厚）

A B ASME SCH10 SCH20 SCH30 STD SCH40 SCH60 XS SCH80 SCH100 SCH120 SCH140 SCH160 XXS

15 1/2" 21.3 2.11 2.41 2.77 2.77 3.73 3.73 4.78 7.47

20 3/4" 26.7 2.11 2.41 2.87 2.87 3.91 3.91 5.56 7.82

25 1" 33.4 2.77 2.9 3.38 3.38 4.55 4.55 6.35 9.09

32 1.1/4" 42.2 2.77 2.97 3.56 3.56 4.85 4.85 6.35 9.7

40 1.1/2" 48.3 2.77 3.18 3.68 3.68 5.08 5.08 7.14 10.15

50 2" 60.3 2.77 3.18 3.91 3.91 5.54 5.54 8.74 11.07

65 2.1/2" 73 3.05 4.78 5.16 5.16 7.01 7.01 9.53 14.02

80 3" 88.9 3.05 4.78 5.49 5.49 7.62 7.62 11.13 15.25

90 3.1/2" 101.6 3.05 4.78 5.74 5.74 8.08 8.08

100 4" 114.3 3.05 4.78 6.02 6.02 8.56 8.56 11.13 13.49 17.12

125 5" 141.3 3.4 6.55 6.55 9.53 9.53 12.7 15.88 19.05

150 6" 168.3 3.4 7.11 7.11 10.97 10.97 14.27 18.26 21.95

平垫英标尺寸表

摘要：

一、前言

二、平垫英标尺寸表的定义和作用

三、平垫英标尺寸表的具体内容

1.直径范围

2.厚度范围

3.英标尺寸

四、平垫英标尺寸表的应用领域

五、总结

正文：

【前言】

平垫英标尺寸表是一种用于描述平垫尺寸的表格，广泛应用于工业领域，对于生产、设计和采购等环节具有重要意义。本文将对平垫英标尺寸表进行详细介绍。

【平垫英标尺寸表的定义和作用】

平垫英标尺寸表是一种规范化的尺寸表，用于表示平垫的直径、厚度和英制尺寸等信息。它有助于统一平垫产品的规格，便于生产、设计和采购等环节参照执行。

【平垫英标尺寸表的具体内容】

【直径范围】 平垫英标尺寸表中的直径范围通常为1/8英寸至12英寸，以0.01英寸为单位递增。

【厚度范围】

平垫英标尺寸表中的厚度范围通常为0.001英寸至1英寸，以0.001英寸为单位递增。

【英标尺寸】

平垫英标尺寸表中的英制尺寸表示方法为“直径×厚度”，如1/4×3/8，表示直径为1/4英寸，厚度为3/8英寸的平垫。

【平垫英标尺寸表的应用领域】

平垫英标尺寸表广泛应用于各种工业领域，如机械制造、电子、汽车、航空航天等。生产厂家、设计师和采购人员可以根据尺寸表选择合适的平垫产品，确保连接件的稳定性和安全性。

【总结】

平垫英标尺寸表是一种重要的尺寸规范表格，为生产、设计和采购等环节提供了参考依据。
