驾驶室翻转升降装置使用说明书DY

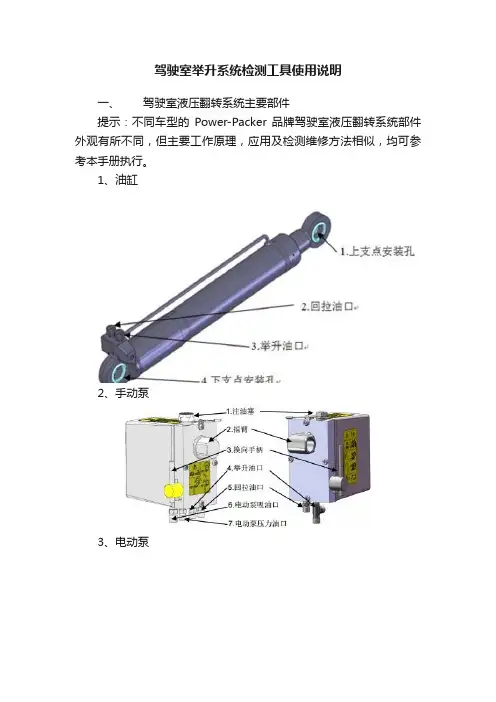

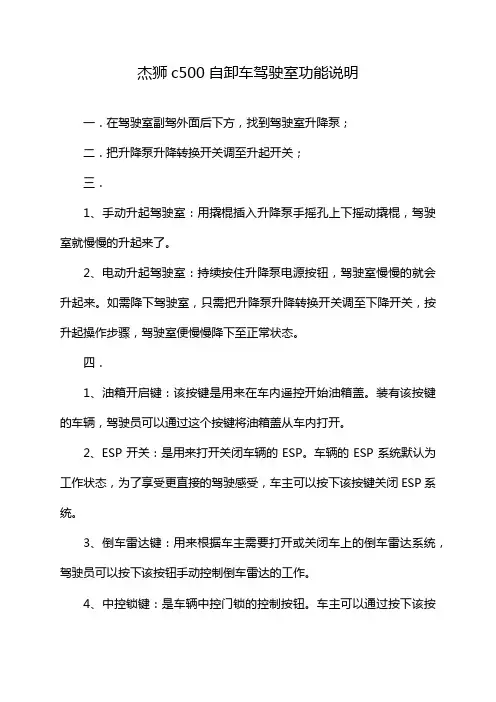

杰狮c500自卸车驾驶室功能说明
一．在驾驶室副驾外面后下方，找到驾驶室升降泵；
二．把升降泵升降转换开关调至升起开关；
三．
1、手动升起驾驶室：用撬棍插入升降泵手摇孔上下摇动撬棍，驾驶室就慢慢的升起来了。

2、电动升起驾驶室：持续按住升降泵电源按钮，驾驶室慢慢的就会升起来。

如需降下驾驶室，只需把升降泵升降转换开关调至下降开关，按升起操作步骤，驾驶室便慢慢降下至正常状态。

四．
1、油箱开启键：该按键是用来在车内遥控开始油箱盖。

装有该按键的车辆，驾驶员可以通过这个按键将油箱盖从车内打开。

2、ESP开关：是用来打开关闭车辆的ESP。

车辆的ESP系统默认为工作状态，为了享受更直接的驾驶感受，车主可以按下该按键关闭ESP系统。

3、倒车雷达键：用来根据车主需要打开或关闭车上的倒车雷达系统，驾驶员可以按下该按钮手动控制倒车雷达的工作。

4、中控锁键：是车辆中控门锁的控制按钮。

车主可以通过按下该按
钮，同时打开或是关闭各车门的门锁。

5、前大灯清洗键：用来控制前大灯的自动清洗功能。

在装有前大灯清洗的车辆上，车主可以通过按下此键开启前大灯清洗装置，对车辆的前大灯进行喷水清洗。

6、后遮阳帘键：是用来控制车内电动后遮阳帘的打开与关闭。

在装有电动后遮阳帘的车内，车主可以通过按下此键打开或开启后窗的电动遮阳帘。

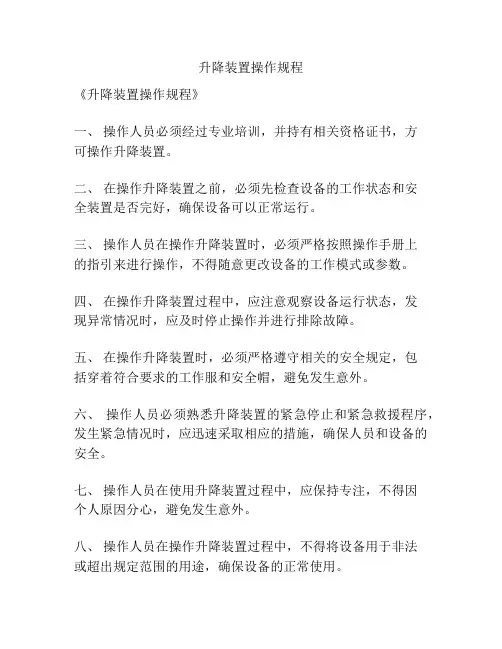

升降装置操作规程
《升降装置操作规程》
一、操作人员必须经过专业培训，并持有相关资格证书，方
可操作升降装置。

二、在操作升降装置之前，必须先检查设备的工作状态和安
全装置是否完好，确保设备可以正常运行。

三、操作人员在操作升降装置时，必须严格按照操作手册上
的指引来进行操作，不得随意更改设备的工作模式或参数。

四、在操作升降装置过程中，应注意观察设备运行状态，发
现异常情况时，应及时停止操作并进行排除故障。

五、在操作升降装置时，必须严格遵守相关的安全规定，包
括穿着符合要求的工作服和安全帽，避免发生意外。

六、操作人员必须熟悉升降装置的紧急停止和紧急救援程序，发生紧急情况时，应迅速采取相应的措施，确保人员和设备的安全。

七、操作人员在使用升降装置过程中，应保持专注，不得因
个人原因分心，避免发生意外。

八、操作人员在操作升降装置过程中，不得将设备用于非法
或超出规定范围的用途，确保设备的正常使用。

九、操作人员在完成升降装置操作后，必须对设备进行检查
和清理，确保设备处于良好的工作状态。

十、违反升降装置操作规程的行为将受到严厉处罚，甚至会
造成严重的人员伤害和设备损坏。

十一、操作人员在操作升降装置时应本着“安全第一”的原则，严格遵守相关规定，切实保障人员和设备的安全。

驾驶室翻转液压系统设计说明1 驾驶室液压翻转机构1.1 工作原理驾驶室的液压翻转机构是以液压为动力，通过液压缸的伸缩，使驾驶室绕翻转轴有限度的旋转，从而完成驾驶室的举升和下落。

翻转油缸总成是将液压能转变成机械能的、做直线往复运动的液压执行元件。

他结构简单、工作可靠，用它来实现驾驶室的翻转时，可免去减速装置，并且没有传动间隙，运动平稳。

当它伸出时，驾驶室受到向上的支撑力，驾驶室开始绕翻转轴向上翻转；当液压缸收缩时，驾驶室都到支撑力逐渐减小，驾驶室绕翻转轴向下回落。

图1.1 翻转油缸总成翻转机构的布置主要对驾驶室翻转轴的位置和液压缸安装点的确定，在驾驶室翻转角度确定后，其相互间的位置关系也会影响到液压缸承载力和工作行程。

1.2液压缸的布置液压缸在驾驶室翻转的整个过程中，可以看作一个二力杆构件，其一端固定在驾驶室纵梁上，另一端固定在与汽车车架相连的车架上，两端同为铰链连接并可自由旋转，两端点连线应与汽车Y基准平面平行。

液压缸布置得与翻转轴距离越近，对液压缸的承载力就要求相应提高，工作行程相应减短，反之距离越远，对液压缸的承载力就要求相应减小，但对液压缸的形程要求增大。

1.3驾驶室的翻转角度与液压缸的选配1.3.1驾驶室的翻转角度驾驶室的翻转角度，是指驾驶室绕翻转轴的最大角度。

他理论上等于重心角的余角，实际上应小于重心角余角。

下面我们来介绍下重心角，如图1.3.1所示，在Y基准平面上，从翻转轴中心到驾驶室重心的连线与水平线的夹角即为重心角，可按arcthH/L求得重心角。

图1.3.1驾驶室翻转角极限状态下，驾驶室的翻转角度与重心角互余，此时驾驶室的重心在翻转轴线上，驾驶室的全部质量都由驾驶室前支撑点支撑，液压缸的支撑力为零，驾驶室翻转轴上的剪力和挤压力也达到最大值。

极限状态是不安全的，此时一旦驾驶室在其他外力作用下向前翻转，驾驶室的重心将越过翻转轴重心的垂线，对液压缸产生“拉力”，给车辆和人员将带来危险。

YF-ED-J6764可按资料类型定义编号举升驾驶室作业操作规程实用版In Order To Ensure The Effective And Safe Operation Of The Department Work Or Production, Relevant Personnel Shall Follow The Procedures In Handling Business Or Operating Equipment.（示范文稿）二零XX年XX月XX日举升驾驶室作业操作规程实用版提示：该操作规程文档适合使用于工作中为保证本部门的工作或生产能够有效、安全、稳定地运转而制定的，相关人员在办理业务或操作设备时必须遵循的程序或步骤。

下载后可以对文件进行定制修改，请根据实际需要调整使用。

维修翻转驾驶室作业时，应按以下操作规程进行操作：1.维修作业项目需举升驾驶室的车辆入库后，拉紧驻车制动，用掩木掩好车轮。

2.驾驶室举升前，要应注意观察驾驶室前部及上部空间是否影响驾驶室的举升，要留有适当的空间，检查驾驶室内有无落物（水杯、机件、工具等），防止驾驶室举升过程中移位滚动，造成挡风玻璃、仪表等机件的损坏。

3.举升驾驶室，操作者要根据驾驶室举升设施因车而异，有液压举升装置的要把控制开关置于举升位置，（没有液压举升装置的驾驶室，必须有两个以上的人员共同抬起实施），把身体置于驾驶室以外，防止液压装置失灵造成人身伤害。

然后打开驾驶室锁止装置，驾驶室必须举升到位，使用锁止锁死，并确认生效。

然后用专用的驾驶室安全防护设施进行防护后方可维修作业。

任何驾驶室严禁在没有达到完全举升位置时，严禁维修作业。

4.维修作业完毕，需落下驾驶室时，首先打开锁止装置、控制开关置于下降位置，取下驾驶室安全设施。

缓慢使驾驶室落下，到位后，锁紧驾驶室锁止装置。

如果操作后驾驶室仍然不能下降，需要检修举升系统故障时。

必须设置驾驶室的安全防护设施，以防驾驶室突然下降造成人员伤害。

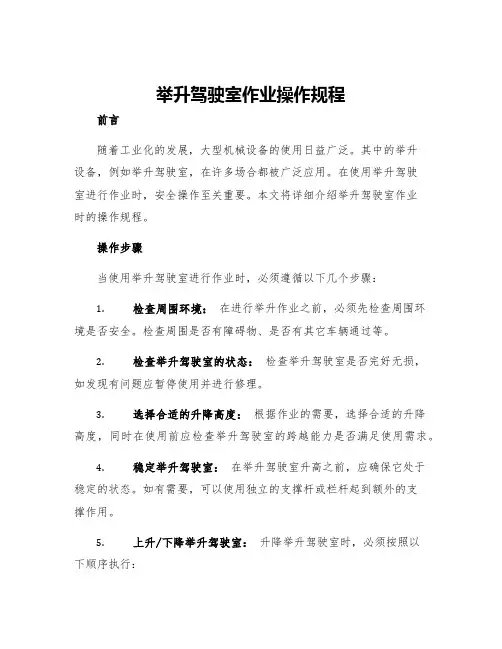

举升驾驶室作业操作规程前言随着工业化的发展，大型机械设备的使用日益广泛。

其中的举升设备，例如举升驾驶室，在许多场合都被广泛应用。

在使用举升驾驶室进行作业时，安全操作至关重要。

本文将详细介绍举升驾驶室作业时的操作规程。

操作步骤当使用举升驾驶室进行作业时，必须遵循以下几个步骤：1.检查周围环境：在进行举升作业之前，必须先检查周围环境是否安全。

检查周围是否有障碍物、是否有其它车辆通过等。

2.检查举升驾驶室的状态：检查举升驾驶室是否完好无损，如发现有问题应暂停使用并进行修理。

3.选择合适的升降高度：根据作业的需要，选择合适的升降高度，同时在使用前应检查举升驾驶室的跨越能力是否满足使用需求。

4.稳定举升驾驶室：在举升驾驶室升高之前，应确保它处于稳定的状态。

如有需要，可以使用独立的支撑杆或栏杆起到额外的支撑作用。

5.上升/下降举升驾驶室：升降举升驾驶室时，必须按照以下顺序执行：–停好举升驾驶室；–关闭车门；–用手按住举升驾驶室上方的支撑点，同时按下升降按钮；–等待举升驾驶室升到所需高度后松开按钮；–到达目标位置后，再次用手按住支撑点，同时按下降低按钮，直到举升驾驶室触碰地面；–检查举升驾驶室是否在合适的位置，并使用支撑杆或栏杆再次稳定举升驾驶室。

6.作业期间遵守规定：在进行举升驾驶室作业时，必须遵循相关的规定与标准。

在进行高空作业时，必须佩戴好个人防护设备，并且必须妥善保护自己和周围的人员。

7.降下/停车举升驾驶室：在作业结束后，应按照以下步骤降下/停车举升驾驶室：–向下降低举升驾驶室，直到放置在地面上；–稳定好举升驾驶室，并使用支撑杆或栏杆支撑举升驾驶室；–打开车门，检查举升驾驶室是否处于清洁状态，如有必要进行清洁。

结论在进行举升驾驶室作业时，必须遵守相关的规定和标准，确保安全。

使用举升驾驶室时，应先检查周围环境，选择合适的升降高度，并进行稳定处理。

使用时必须注意安全，并且在结束作业后，应按照规定的步骤关闭举升驾驶室。

真诚感谢使用我公司的机械式停车设备产品，本设备属于汽车专用升降机类机械式停车设备。

为确保您安全和正确使用本设备，特编写此操作使用说明书。

本操作使用说明书详细阐述了汽车专用升降机类机械式停车设备的正确使用方法及注意事项。

不正确的使用不仅会造成设备的不正常运行，还有可能降低产品的寿命或者发生故障，甚至造成严重的后果。

使用本停车设备之前请务必认真阅读此书，充分理解并掌握本设备的操作方法和使用方法。

请务必遵守以下事项：此操作使用说明书阅读后请妥善保管。

安全使用 (3)安全铭牌 (13)设备的运行 (14)停车前确认 (15)可容车尺寸 (16)操作盘名称和用途 (17)紧急停止的方法 (20)机动车入库操作流程 (21)机动车入库的方法 (22)车板上停放机动车 (24)机动车出库操作流程 (26)紧急情况的注意事项 (27)遇到恶劣天气、天灾时需要注意的事项 (29)安全使用操作失误是造成事故与故障发生的主要原因。

在使用之前必须拿到使用说明书、并且要仔细阅读说明书的内容，严格按照指定的使用指导去操作实施。

此使用说明书是针对设备的所有者、管理者、使用者的使用操作说明书。

⏹所有者、管理者从厂家、物业公司接受使用指导、拿到使用说明书。

再针对使用者进行操作指导。

⏹使用者操作方法从所有者、管理者处接受专业的操作指导并拿到操作说明书。

必须仔细阅读操作说明书、理解后方可进行操作。

除了所有者、管理者及接受过专业指导操作过的使用者以外的其他人员，绝对禁止操作。

安全注意（必须遵守）无视所显示的内容错误操作将产生危险程度如下:不遵守“危险”事项，会引发极度危险的状况、可能造成死亡及重伤、以及重大的损失。

不遵守“警告”事项，会引发危险的状况、可能造成死亡及重伤，以及重大的损失。

不遵守“注意”事项，会引发危险的状况、可能造成中度伤害或轻伤以及受损。

以上内容务必理解。

为了能安全地使用设备，务必理解以上内容。

⏹有人时不可操作人在设备里面时绝对不可操作。

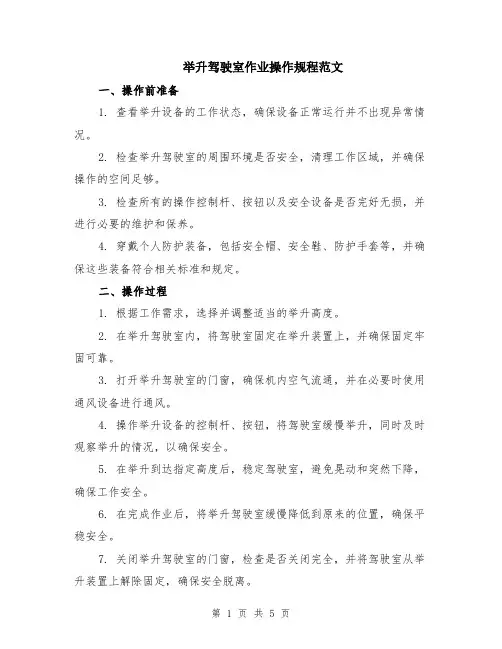

举升驾驶室作业操作规程范文一、操作前准备1. 查看举升设备的工作状态，确保设备正常运行并不出现异常情况。

2. 检查举升驾驶室的周围环境是否安全，清理工作区域，并确保操作的空间足够。

3. 检查所有的操作控制杆、按钮以及安全设备是否完好无损，并进行必要的维护和保养。

4. 穿戴个人防护装备，包括安全帽、安全鞋、防护手套等，并确保这些装备符合相关标准和规定。

二、操作过程1. 根据工作需求，选择并调整适当的举升高度。

2. 在举升驾驶室内，将驾驶室固定在举升装置上，并确保固定牢固可靠。

3. 打开举升驾驶室的门窗，确保机内空气流通，并在必要时使用通风设备进行通风。

4. 操作举升设备的控制杆、按钮，将驾驶室缓慢举升，同时及时观察举升的情况，以确保安全。

5. 在举升到达指定高度后，稳定驾驶室，避免晃动和突然下降，确保工作安全。

6. 在完成作业后，将举升驾驶室缓慢降低到原来的位置，确保平稳安全。

7. 关闭举升驾驶室的门窗，检查是否关闭完全，并将驾驶室从举升装置上解除固定，确保安全脱离。

三、操作注意事项1. 在操作过程中，严禁超载和超高举升，以免造成设备损坏和人身伤害。

2. 在举升过程中，严禁有人员随乘，确保只有操作人员在驾驶室内操作。

3. 需要时，可以配备相应的通讯设备，保持操作人员与外界的联系，以便及时报告工作情况和求助。

4. 在操作过程中，严禁操作人员离开驾驶室，保持举升设备的监控和稳定。

5. 在操作过程中，及时向上级汇报，并与相关工作人员沟通配合，确保整个作业过程的顺利进行。

四、操作结束后1. 检查举升驾驶室和举升设备是否有损坏和故障，并及时进行维护和修理。

2. 清理工作区域，将使用过的工具和材料进行归放，并确保工作区域的整洁和安全。

3. 汇总整理操作日志和相关数据，供后续参考和分析。

4. 及时向上级汇报操作情况，包括作业成果、问题和风险等，以便加以处理和改进。

五、操作安全措施1. 在操作过程中，必须严格遵守相关的安全规范和作业标准，确保操作安全。

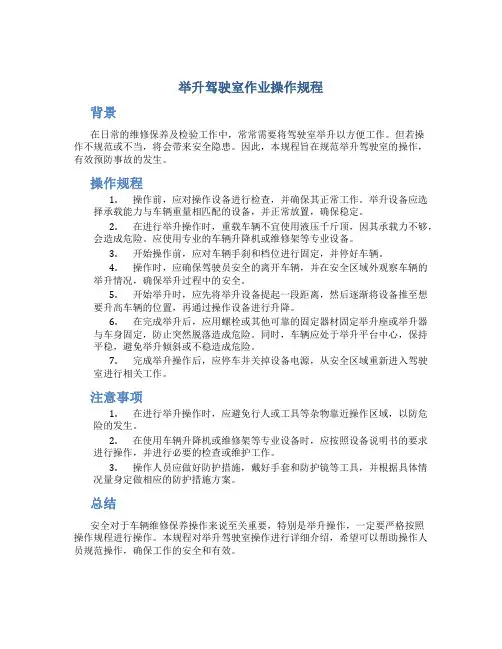

举升驾驶室作业操作规程背景在日常的维修保养及检验工作中，常常需要将驾驶室举升以方便工作。

但若操作不规范或不当，将会带来安全隐患。

因此，本规程旨在规范举升驾驶室的操作，有效预防事故的发生。

操作规程1.操作前，应对操作设备进行检查，并确保其正常工作。

举升设备应选择承载能力与车辆重量相匹配的设备，并正常放置，确保稳定。

2.在进行举升操作时，重载车辆不宜使用液压千斤顶，因其承载力不够，会造成危险。

应使用专业的车辆升降机或维修架等专业设备。

3.开始操作前，应对车辆手刹和档位进行固定，并停好车辆。

4.操作时，应确保驾驶员安全的离开车辆，并在安全区域外观察车辆的举升情况，确保举升过程中的安全。

5.开始举升时，应先将举升设备提起一段距离，然后逐渐将设备推至想要升高车辆的位置，再通过操作设备进行升降。

6.在完成举升后，应用螺栓或其他可靠的固定器材固定举升座或举升器与车身固定，防止突然脱落造成危险。

同时，车辆应处于举升平台中心，保持平稳，避免举升倾斜或不稳造成危险。

7.完成举升操作后，应停车并关掉设备电源，从安全区域重新进入驾驶室进行相关工作。

注意事项1.在进行举升操作时，应避免行人或工具等杂物靠近操作区域，以防危险的发生。

2.在使用车辆升降机或维修架等专业设备时，应按照设备说明书的要求进行操作，并进行必要的检查或维护工作。

3.操作人员应做好防护措施，戴好手套和防护镜等工具，并根据具体情况量身定做相应的防护措施方案。

总结安全对于车辆维修保养操作来说至关重要，特别是举升操作，一定要严格按照操作规程进行操作。

本规程对举升驾驶室操作进行详细介绍，希望可以帮助操作人员规范操作，确保工作的安全和有效。

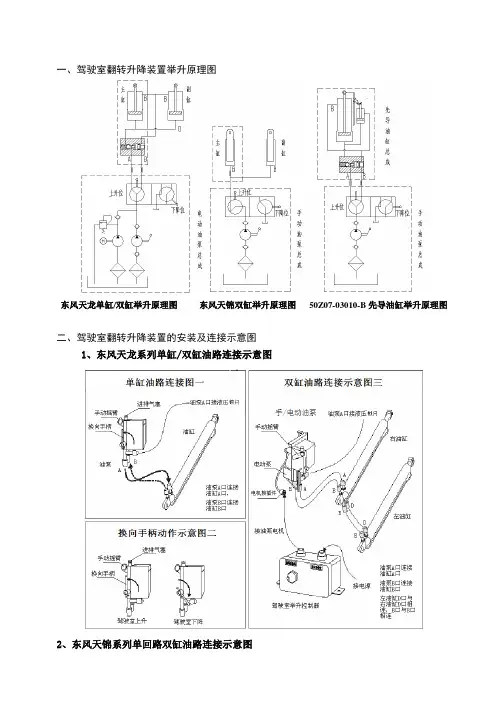

一、驾驶室翻转升降装置举升原理图东风天龙单缸/双缸举升原理图东风天锦双缸举升原理图50Z07-03010-B先导油缸举升原理图二、驾驶室翻转升降装置的安装及连接示意图1、东风天龙系列单缸/双缸油路连接示意图2、东风天锦系列单回路双缸油路连接示意图东风商用车公司市场销售总部第 3 页 共 5 页意必须先向油罐加注液压油（-10℃以下环境使用YLC-0001减震器油；-10℃以上环境使用46#抗磨液压油）,加油前使用200目以上的不锈钢过滤网对油进行过滤。

在油罐未加油之前启动举升控制器会造成电动泵吸入空气，导致驾驶室翻转上升下降速度缓慢。

连接油泵油管后，须摇动油泵摇臂至相应油管流出油时（排出油管内空气），才能按示意图要求将油管连接到相应的油缸管接头上。

2、油罐上的进排气塞具有自动吸气和排气及排除多余油量的功能。

因此，进排气塞处有油排出，不属于漏油故障。

3、（东风天龙系列）操作油泵将驾驶室翻过重心时方可开始维修作业。

4、（东风天锦系列）操作油泵将驾驶室翻转至上止点，确认油缸限位锁钩已进入限位槽，油泵换向手柄处于上升位置方可开始维修作业。

操作油泵将驾驶室翻转至下止点并锁牢后，方可驾驶车辆行驶。

5、在行驶前请务必确认油泵换向手柄处于向下或水平的死点位置，否则会丧失驾驶室的浮动功能。

6、（东风天龙系列）驾驶室快要翻过重心时，手动泵应放慢泵油速度，如用电动泵时请改为点动，保证系统内不得吸入空气。

7、电机过热会烧毁电机。

因而当连续使用电动泵超过3-5次时，电机会自动启动热保护功能而停机，请注意，这并非故障，请等待电机降温后再继续使用。

8、驾驶室翻转升降装置在一般环境使用时，驾驶室每周至少翻转一次；在工作环境恶劣的条件下（如水泥搅拌车、工程路段翻斗车）使用时，驾驶室每天至少翻转一次。

工作环境恶劣的条件下必须每天清理电动泵总成、手动油泵总成、油缸总成表面，尤其是进排气塞O 型圈处的污物，确保油泵总成上进排气塞的通气孔畅通9、系统用液压油应每6个月或每三万公里更换一次，要求：-10℃以下环境使用YLC-0001减震器油；-10℃以上环境使用46#抗磨液压油。
