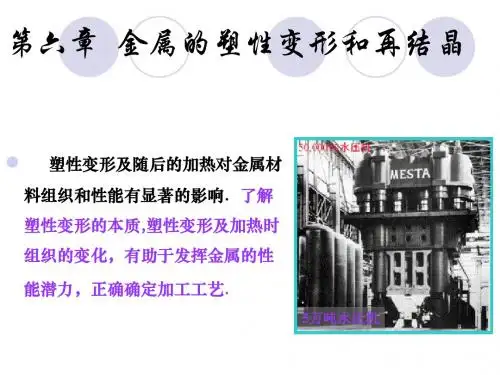

金属的塑形变形和再结晶

四、金属的热加工
1．热变形加工与冷变形加工的区别
从金属学的观点来看，热加工和冷加工的区别是以再结晶温 度为界限。在再结晶温度之下进行的变形加工，在变形的同时没 有发生再结晶，这种变形加工称之为冷变形加工。而金属在再结 晶温度以上进行塑性变形就称为热加工。
2．热变形加工对金属组织与性能的影响
（1）改善铸态组织 热变形加工可以使金属铸锭中的组织缺陷显 著减少，如气孔、显微裂纹等，从而提高材料的致密度，使金属 的力学性能得到提高。
在工业上常利用回复现象将冷变形金属低温加热既消除应为去应力退火力稳定组织同时又保留了加工硬化性能这种热处理方法称1再结晶过程变形后的金属在较高温度加热时原子活动能力较强时会在变形随着原子的扩散移动新晶核的边界面不断向变形的原晶粒中推进使新晶核不断消耗原晶粒而长大
金属材料及热处理
第五章 金属的塑性变形及再结晶
二、冷塑性变形对金属组织和性能的影响
2．冷塑性变形对组织结构的影响 1）产生“纤维组织”
塑性变形使金属的晶粒形状发生了变化，即随着金属外形的 压扁或拉长。当变形量较大时，各晶粒将被拉长成细条状或纤维 状，晶界变得模糊不清，形成所谓的“纤维组织”。
2）产生变形织构
由于在滑移过程中晶体的转动和旋转，当塑性变形量很大时， 各晶粒某一位向，大体上趋于一致了，这种现象称择优取向。 这种由于塑性变形引起的各个晶粒的晶格位向趋于一致的晶粒 结构称为变形织构。
二、冷塑性变形对金属组织和性能的影响
3．产生残余内应力
经过塑性变形，外力对金属所做的功，约90%以上在使金属变 形的过程中变成了热，使金属的温度升高，随后散掉；部分功转 化为内应力残留于金属中，使金属的内能增加。残余的内应力就 是指平衡于金属内部的应力，它主要是金属在外力的作用下所产 生的内部变形不均匀而引起的。 第一类内应力，又称宏观内应力。它是由于金属材料各部分变形 不均匀而造成的宏观范围内的残余应力。 第二类内应力，又称微观残余应力。它是平衡于晶粒之间的内应 力或亚晶粒之间的内应力。 第三类内应力，又称晶格畸变内应力。其作用范围很小，只是在 晶界、滑移面等附近不多的原子群范围内维持平衡。

金属的塑性变形与再结晶一、实验目的：1、了解显微镜下滑移线、变形孪晶和退火孪晶特征。

2、了解金属经冷加工变形后显微组织及机械性能的变化。

3、讨论冷加工变形对再结晶晶粒大小的影响。

二、实验内容：1、观察工业纯铁冷变形滑移线，纯锌的变形孪晶，黄铜或纯铜的退火孪晶。

2、观察工业纯铁经冷变形（0%、20%、40%、60%）后的显微组织。

3、用变形度不同的工业纯铝片，退火后测定晶粒大小。

三、实验内容讨论：1、显微镜下的滑移线与变形孪晶：当金属以滑移和孪晶两种方式塑性变形时，可以在显微镜下看到变形结果。

我们之所以能看到滑移线（叫滑移带更符合实际）是因为晶体滑移时，使试样的抛光表面产生高低不一的台阶所致。

滑移线的形状取决于晶体结构和位错运动，有直线形的，有波浪形的，有平行的，有互相交叉的，显示了滑移方式的不同。

变形量越大，滑移线愈多、愈密。

在密排六方结构中，常可看到变形孪晶，这是因为此类金属结构难以进行滑移变形。

孪晶可以看成是滑移的一种特殊对称形式，其结果使晶体的孪生部分相对于晶体的其余部分产生了位向的改变。

由于位向不同，孪晶区与腐蚀剂的作用也不同于其他部分，在显微镜下，孪晶区是一条较浅或较深的带。

在不同的金属中，变形孪晶的形状也不同，例如在变形锌中可看到孪晶变形区域，其特征为竹叶状，α—Fe则为细针状。

除变形孪晶外，有些金属如黄铜在退火时也常常出现以平行直线为边界的孪晶带，这类孪晶称为退火孪晶。

滑移和孪晶的区别：制备滑移线试样时，是试样先经过表面抛光，然后再经过微量塑性变形。

如果变形后再把表面抛光，则滑移线就看不出来了。

制备孪晶试样时，是先经塑性变形，然后再抛光腐蚀，可见：（1）对于滑移线不管样品是否经过腐蚀均可看到，而孪晶只有在磨光腐蚀后才可看见。

（2）滑移线经再次磨光即消失，而孪晶在样品表面磨光腐蚀后仍然保留着。

滑移线和磨痕的区别在于前者是不会穿过晶界的。

2、冷变形后金属的显微组织和机械性能冷加工变形后，晶粒的大小、形状及分布都会发生改变。

56
➢热加工流线的利用
➢纵向（沿纤维方向），塑性、韧性增加 横向（垂直纤维方向），塑性、韧性降低 但抗剪切能力显著增强。
➢纵向具有最大的抗拉强度，横向具有最大 的抗剪切强度.
57
热加工流线的合理利用
➢流线沿零件轮廓分布不中断 ➢最大拉应力方向沿流线 ➢最大剪应力方向垂直于流线
58
√
59
带状组织
➢（2）杂质与合金元素
杂质元素与微量溶 质原子与晶界产生交互 作用，阻碍晶界迁移。
微量杂质元素含量 越高，晶界迁移越慢
42
➢（3）第二相（分散相）质点
阻碍晶界移动，降低晶粒长大速度
φ：分散相粒子所占的体积分数。 r：粒子的半径
43
第二相颗粒所占体积分数一定时， 颗粒愈细，其数量愈多，则晶界迁移所 受到的阻力也愈大，晶粒正常长大速度 越小。
驱动力：晶界能的降低。
47
48
49
小结：
冷变形在金属材料内部产生了储存能，退 火过程中原子活动能力增强，储存能逐渐释放。 材料内部发生回复、再结晶与晶粒长大。
退火温度较低时，产生回复。储存能部分 释放，材料中的宏观残余应力基本消除，力学性 能及显微组织均保持变形后的特点。
退火温度较高时，产生再结晶。储存能完全 释放，材料重新软化，晶粒为细小的等轴晶。
➢形变金属有回到变形前组织与性能状态 的趋势
3
7.1 形变金属及合金在退火过程中的变化
➢ 回复、再结晶、晶粒长大是形变金属退火时 经历的基本过程
➢1. 显微组织变化
4
2. 储存能释放与性能变化
➢ 经过回复与再结晶， 材料的储存能释放完 毕，材料的组织与性 能能够逐渐恢复变形 前的状态。
5

等轴晶粒，机械性能完全恢复。
（三）再结晶后晶粒大小与变形量的关系
冷变形金属再结晶后晶粒大小除与加 热温度、保温时间有关外，还与金属的预 先变形量有关。 当变形度很小时，金属不发生再结晶。
晶粒 大小
这是由于晶内储存的畸变能很小，不足以
进行再结晶而保持原来状态，当达到某一 变形度时，再结晶后的晶粒特别粗大，该
2
3 4
低碳钢
低碳钢 低碳钢
压缩58%
压缩45%，550℃退火半小时 压缩58%，550℃退火半小时
伸长的晶粒
部分等轴晶 部分等轴晶
5
6 7 8
低碳钢
低碳钢 低碳钢 低碳钢
压缩45%，650℃退火半小时
压缩58%，650℃退火半小时 压缩45%，700℃退火半小时 压缩58%，700℃退火半小时
完全再结晶
c. 对比分析不同变形量，不同退火温度对晶粒大小的影响。
（二）塑性变形后的回复与再结晶
金属经冷塑性变形后，在热力学上处于不稳定状态，
必有力求恢复到稳定状态的趋势。
但在室温下，由于原子的动能不足，恢复过程不易进 行，加热会提高原子的活动能力，也就促进了这一恢复 过程的进行。 加热温度由低到高，其变化过程大致分为回复、再结 晶和晶粒长大三个阶段，当然这三个阶段并非截然分开。
变形度称之临界变形度。
一般金属的临界变形度在2％～10％范 围内。此后，随着变形度的增加，再结晶
临界变形度
预先变形程度
预先变形程度对晶粒度的影响
后的晶粒度逐渐变细。
三、实验方法
1．实验材料及设备 （1）金相显微镜； （2）低碳钢不同变形量及再结晶状态金相样品一套；
编号 1 材料 低碳钢 处理状态 压缩45% 组织 伸长的晶粒
