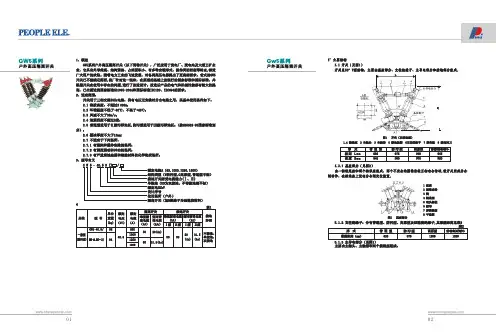

概述GW5-40.5户外隔离开关为交流50Hz的户外高压电器设备，额定电压等级有40.5kV，供高压线路在无负载情况下进行开合，以及对被检修高压母线、断路器等电气设备带电的高压线路进行电气隔离之用，也可用于开、合小的电容或电感电流。
本系列户外隔离开关满足GB1985《交流高压隔离开关和接地开关》、IEC60129《交流隔离开关与接地开关》以及GB/T11022《高压开关设备和控制设备标准的共用技术要求》等标准的相关规定。
型号及其含义G W 5 - (40.5) D额定电流A（630，1000，1250，1600）结构类型(W防污型，G高原型，普通型不标）接地开关耐受电流能力(ⅠⅡ)单接地 (ⅠD 为单接地，ⅡD 为双接地 )额定电压kV 设计序号使用场所(户外)隔离开关（加H绝缘子为硅橡胶材料）主要技术参数GW5-40.5户外高压交流隔离开关高压电器121图1 GW5-40.5隔离开关安装示意图结构特征● 每台隔离开关单极由两个支柱绝缘子，分别固定在一个底座上，交角为50°构成V型结构，主要由以下几部份组成：底座部份、支柱绝缘子、接线座部份、触头部份、接地刀、接地静触头、接线端子等。
● 本隔离开关分不接地、单接地和双接地三种，主轴与接地刀之间具有机械联锁，并带辅助开关。
开关的操作方式有手动和电动两种。
本隔离开关具有如下几方面特点：1、转动灵活，开合自如。
由于采用滚动轴承传动，所以在转动过程中较为灵活，操作比较省力。
2、通过伞齿轮机构来传动，从而保证两柱的分合闸动作一致。
3、分合闸有限位装置，保证触头接触在最佳位置。
同时，操作完毕手柄被锁环扣住，以免发生有无意识的外力作用下自由分合，从而保证了分合位置的可靠性。
4、触头开距大，有足够裕量的绝缘隔离断口，从而保证了其安全性。
5、接地与不接地共有三种方式，主轴与接地之间有可靠的机械联锁，从而保证安全，用户可根据需要选定接地方式。
6、根据用户的方便，操动机构可以安装在任一极的下方，操动效果一样。

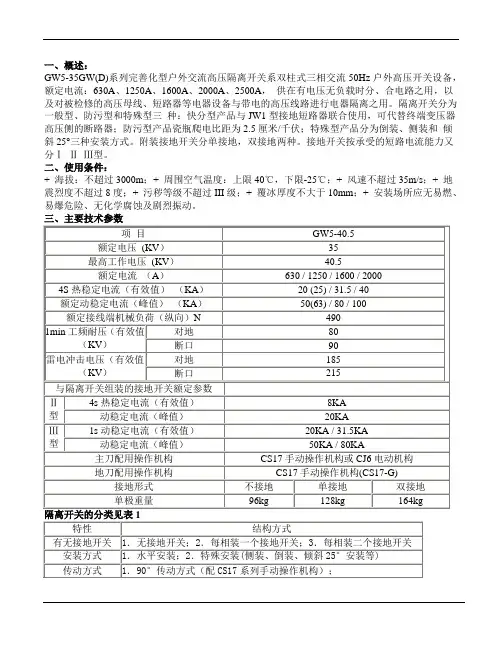

一、概述：GW5-35GW(D)系列完善化型户外交流高压隔离开关系双柱式三相交流50Hz户外高压开关设备，额定电流：630A、1250A、1600A、2000A、2500A，供在有电压无负载时分、合电路之用，以及对被检修的高压母线、短路器等电器设备与带电的高压线路进行电器隔离之用。
隔离开关分为一般型、防污型和特殊型三种：快分型产品与JW1型接地短路器联合使用，可代替终端变压器高压侧的断路器；防污型产品瓷瓶爬电比距为2.5厘米/千伏；特殊型产品分为倒装、侧装和倾斜25°三种安装方式。
附装接地开关分单接地，双接地两种。
接地开关按承受的短路电流能力又分ⅠⅡⅢ型。
二、使用条件：+ 海拔：不超过3000m；+ 周围空气温度：上限40℃，下限-25℃；+ 风速不超过35m/s；+ 地震烈度不超过8度；+ 污秽等级不超过III级；+ 覆冰厚度不大于10mm；+ 安装场所应无易燃、易爆危险、无化学腐蚀及剧烈振动。
GW5系列隔离开关性能可靠、结构简单、安装方式灵活、维修容易、适用范围广，通用性系列性强。
如配用传动箱分合闸操作更为灵活轻便、准确可靠；当附装电磁锁时，可有效地实现隔离开关、接地开关与断路器之间的电气联锁，以防误操作。
GW5一35型户外隔离开关是由三个独立的单极隔离开关组成的三相高压电器，又是派生其它结构的基本单元，以下称为普通型隔离开关。
GW5一35D型户外隔离开关是在普通型隔离开关上增设接地刀而成的，其中分单接地、双接地两种，以下称为接地型隔离开关。
GW5一35DW型户外隔离开关、是在普通型(接地型)隔离开关的基础上将普通型棒式柱绝缘子改成防污型棒式支柱绝缘子而成，适用于污秽地区。
1．隔离开关结构单极隔离开关是由二个棒式支柱绝缘子分别固定在同一个底座上，交角为50°，呈″V″型结构，外形结构见。
每组隔离开关由三个独立的单极组成，每个单极是由底座，绝缘支柱及导电部分组成。
每极有两个绝缘支柱分别固定在底座两端的承座上、以伞型齿轮连结，伞型齿轮可沿轴上下移动，以调节两齿轮的齿合状况。

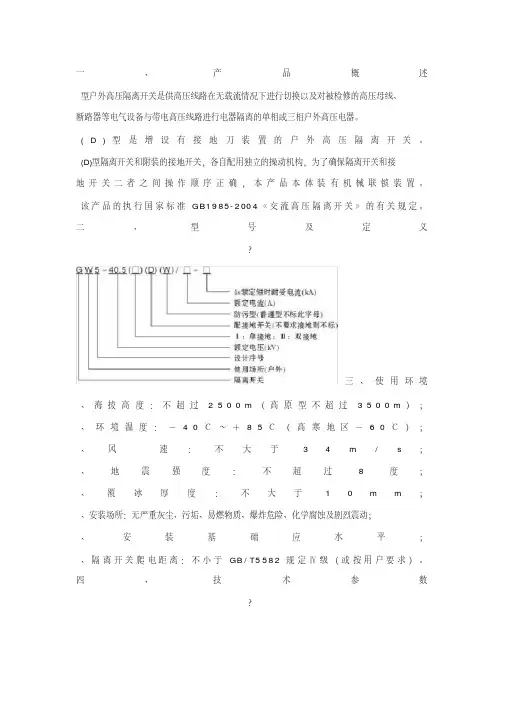

一、产品概述型户外高压隔离开关是供高压线路在无载流情况下进行切换以及对被检修的高压母线、断路器等电气设备与带电高压线路进行电器隔离的单相或三相户外高压电器。
(D)型是增设有接地刀装置的户外高压隔离开关。
(D)型隔离开关和附装的接地开关，各自配用独立的操动机构，为了确保隔离开关和接地开关二者之间操作顺序正确，本产品本体装有机械联锁装置。
该产品的执行国家标准GB1985-2004《交流高压隔离开关》的有关规定。
二、型号及定义？三、使用环境、海拔高度：不超过2500m（高原型不超过3500m）；、环境温度：－40℃～＋85℃（高寒地区－60℃）；、风速：不大于34m/s；、地震强度：不超过8度；、覆冰厚度：不大于10m m；、安装场所：无严重灰尘、污垢、易燃物质、爆炸危险、化学腐蚀及剧烈震动；、安装基础应水平；、隔离开关爬电距离：不小于GB/T5582规定Ⅳ级（或按用户要求）。
四、技术参数？五、结构简介隔离开关结构简介单级隔离开关呈V型结构，由成50度夹角的两个支座、支柱绝缘子、接线座、触头、接地静触头、接地刀闸、接线端子等部分组成。
不同电流规格产品的结构形式以及底座、轴承座、支柱绝缘子等部件都是相同的，只是主导电回路稍有差别。
传动箱传动箱供配用机构传动轴90°转动时使用。
操动机构本产品配用的机构有CS17、CS17-G2人力操动机构或CJ6电动操动机构，CS17型人力操动机构其操动手柄转动角度为90°，机构上设有连锁板，以防止隔离开关的误动作。
CS17-G2型人力操动机构是一种多用途组合式人力机构，它采用竖直90°操作并带辅助开关。
CJ6电动操动机构为电动机通过减速装置驱动的电动操动机构。
由电动机、传动齿轮、涡轮、涡杆、转轴、辅助开关及电动机控制附件等组成。
六、外形及安装尺寸图？七、订货须知：用户订货时请注明：1)隔离开关的型号、规格和数量；2)配用接地开关数量及形式（单接地或双接地）；3)操作机构：手动机构型号，辅助开关级数（4级或8级）；4)要求提供备件的代号名称及数量。

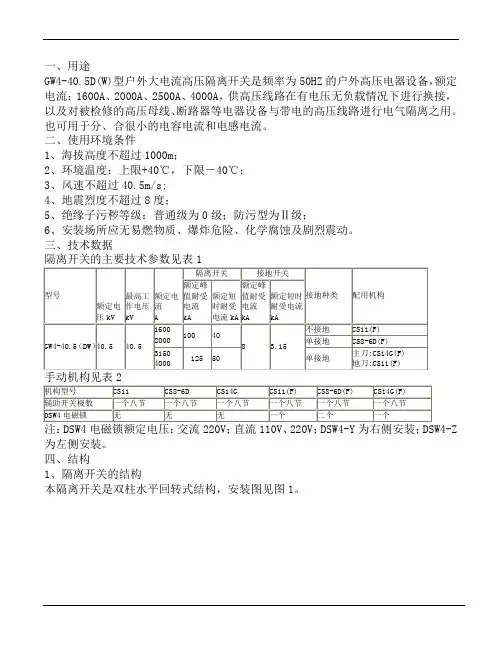

GW4-12(40.5) Outdoor HV Disconnect SwitchRated current Anti-pollutionSingle earth, D is double earth Rated voltage Design serial No.OutdoorDisconnect switchModelThis disconnect switch consists of pedestal, insulating brace, electric material and operating mechanism. There aretwo braces on each pole, and electric blade is installed on the top of each brace and the connection point of the two blades is between the two braces . With the driving of operating mechanis m, the two blades can rotate horizontally ninety degrees to close. We can connect three single-pole disconnect switches into a linkage three-pole switch through interlink rod. This dis connect switch can be matched with CS11 type or CS17 type manual mechanism, thereinto, CS17 be usedi n disconne ct switch with earth ing fittin g.(motor mec hanism can be installed according to user's requirement), Reasonable structure, fle xible operating; conv enien t installati o n, able to use single-pole or three-pole; wide distance of contact, safe and reliable insulating. The ear thing type is flexible according to user's requirement, single earthing dual earthing or without earthing can be chosen.Structure featureSummaryGW4-12(40.5)outdoor AC high voltage disconnect switch (disconnect switch for short) is used to open and close circuit with voltage but no-load 50/60Hz,12(40.5)kV power system. It accords with standards of nd GB1985 and other relative standards.IEC62271-103: High voltage switches a Technical specification4s short-time withstand current(kA)Withstand current(kA)Rated current(A)Rated voltage(kV)1240.5ModelGW4-12GW4-40.5GW4-40.5D2004006301000125040063010001250162020252520202531.54050506363505063801. Altitude:3000m;2. Ambient temperature: -25~+40;3. Wind speed: 35m/s;4. Pollution degree:III;5. Earthquake intensity:8 degree;6. Applicable occasions should free from inflammable, explo sives , cau stic gas .Ambient conditionG W 4 - 12(40.5) DI (W) / 63064Fig.1 GW4-12D/630 Disconnect switch (three pole)Fig.2 GW4-12D/630 Disconnect switch (single pole)2- 18283595530415530415595L (300)L (300)Fig.3 GW4-40.5D/630 Disconnect switch (three pole)Fig.4 GW4-40.5D/630 Disconnect switch (single pole)L (1200)L (1200)7009339655006024465。
G W 4 - 40.5D (W) / 630额定电流防污型(普通型不标)单接地(ⅠD 为单接地，ⅡD为双接地 )额定电压设计序号使用场所(户外)隔离开关概述主要技术参数结构特征1、装有导电闸刀，两侧闸刀触头接触处在两支柱的中间部位。
支柱的下端各装有轴承套，在操动机构的带动下，可使闸刀作水平旋转90°从而达到分合闸之要求。
2、隔离开关为单极型，也可通过连杆将三极连成能够联动的三极型式。
配用CS11型或CS8-6D 型手动机构操作。
其中CS17用于带双接地装置的隔离开关。
(可据需要配电动机构)。
3、本隔离开关结构合理，操动灵活自如；可单极，也可三极使用，安装方便；触刀开距大，绝缘安全可靠。
还可根据用户需要，不接地或配装单边接地或双接地均可。
隔离开关由底座、绝缘支柱及导电部分以及操动机构等组成。
每极有两个支柱，每个支柱上端各型号及其含义GW4-40.5户外隔离开关适用于装置在户外交流50Hz、额定电压分别为40.5kV的电力系统中，供线路在有电压、无负载时作为开合电路之用。
产品符合GB/T 1985及其他相关标准的要求。
GW4-40.5户外高压交流隔离开关1181、接线板2、导电回路3、绝缘支柱4、连接杆5、底架图1GW4-40.5型户外高压交流隔离开关外形图图2 GW4-40.5型户外高压交流隔离开关(单接地)安装示意图GW4-40.5户外高压交流隔离开关高压电器1191、机构转轴2、手柄3、基座4、罩5、定位锁件图3GW4-40.5型户外高压交流隔离开关手动操作机构CS11手动操作机构CS8-6D手动操作机构订货须知客户订货时，请注明：1、产品型号、名称、主要技术数据；2、使用环境条件；3、安装方式及对接地装置之要求；4、操动机构型号；5、装配形式：焊接式或组装式；6、如有其他特殊要求，可协商解决。
GW4-40.5户外高压交流隔离开关120。

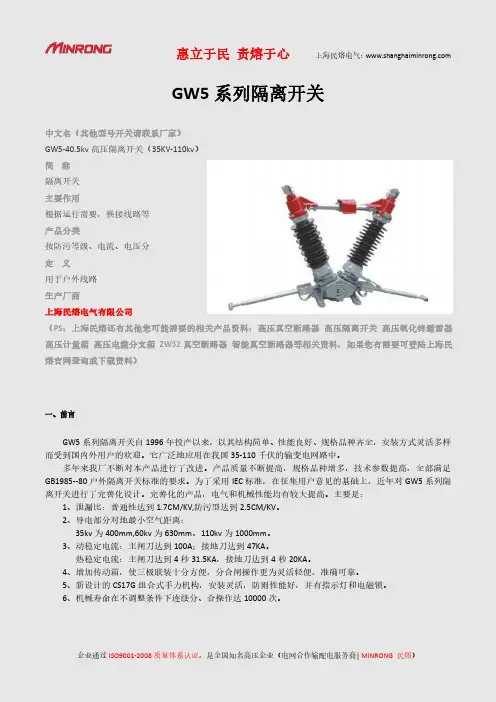

GW5系列隔离开关中文名（其他型号开关请联系厂家）GW5-40.5kv高压隔离开关（35KV-110kv）简称隔离开关主要作用根据运行需要，换接线路等产品分类按防污等级、电流、电压分定义用于户外线路生产厂商上海民熔电气有限公司（PS：上海民熔还有其他您可能需要的相关产品资料：高压真空断路器高压隔离开关高压氧化锌避雷器高压计量箱高压电缆分支箱ZW32真空断路器智能真空断路器等相关资料，如果您有需要可登陆上海民熔官网查询或下载资料）一、前言GW5系列隔离开关自1996年投产以来，以其结构简单、性能良好、规格品种齐全，安装方式灵活多样而受到国内外用户的欢迎。
它广泛地应用在我国35-110千伏的输变电网路中。
多年来我厂不断对本产品进行了改进。
产品质量不断提高，规格品种增多，技术参数提高，全部满足GB1985--80户外隔离开关标准的要求。
为了采用IEC标准，在征集用户意见的基础上，近年对GW5系列隔离开关进行了完善化设计。
完善化的产品，电气和机械性能均有较大提高。
主要是：1、泄漏比：普通性达到1.7CM/KV,防污型达到2.5CM/KV。
2、导电部分对地最小空气距离：35kv为400mm,60kv为630mm、110kv为1000mm。
3、动稳定电流：主闸刀达到100A；接地刀达到47KA。
热稳定电流：主闸刀达到4秒31.5KA，接地刀达到4秒20KA。
4、增加传动箱，使三极联装十分方便，分合闸操作更为灵活轻便，准确可靠。
5、新设计的CS17G组合式手力机构，安装灵活，防雨性能好，并有指示灯和电磁锁。
6、机械寿命在不调整条件下连续分、合操作达10000次。
二、用途、特点GW5系列隔离开关是由35KV、60KV和110KV三个电压等级组成的系列产品。
供高压线路在无载情况下进行换接，以及对被检修的高压母线、断路器等电气设备与带电的高压线路进行电气隔离之用，在主闸刀处于正常分闸位置时，可提供一个符合安全要求的可见的绝缘距离，也可以用于分、合很小的电容电流或电感电流。
每极由三个独立的单极组成，每个单极是由底座，绝缘支柱及导电部分组成。
每极有两个绝缘支柱分别固定在底座两端的衬套上、以连杆连结，每个绝缘支柱可以水平旋转，转角为90°，绝缘支柱上装有导电接线座、左、右触头(图4b)。
左、右触头通过导电管在两个绝缘支柱中间接触。
1、接地开关的结构
接地开关静触头固定在隔离开关的导电管上，动触头安装在底座上的接地闸刀钢管的端部。
2、隔离开关与接地开关的机械联锁
隔离开关与接地开关的机械联锁部分是通过CS8-6D型手动机构上的联锁盘来实现的。
3、手动机构的结构
手动机构分为CS11不接地机构(图5)、CS8-6D单接地机构(图6)两种。
其操作手柄为水平旋转，转动角度为90°; CS14G机构安装尺寸与CS11机构相同,只是转动角度为180°,用于双接地隔离开关的主刀手动机构。
九、成套供应
隔离开关以三个单极和配用的手动为一组，带接地开关时所配用的手动机构也配套供应，并附有安装所需的零部件。
十、订货须知
1、订货时应说明∶
（1）产品型号。
（2）额定电压。
（3）额定电流。
（4）有无接地装置或接地开关种类、方向和类型。
（5）污秽等级：（未注按0级供货）。
（6）机构型号，辅助极点数目：（未注按CS11机构供货）。
（7）有无电磁锁或电磁锁型号及控制电压。
GW4（A）-40.5D(G·W)型户外高压交流隔离开关安装使用说明书0SR.412.084江苏省如高高压电器有限公司2010年05月GW4(A)-40.5D(G·W)型户外高压交流隔离开关安装使用说明书1 概述1.1 GW4A-40.5D(G·W)型户外高压交流隔离开关系三相交流额定频率50Hz、额定电压35kV 的户外高压输电设备，用以在无负载情况下断开或接通高压线路，以便对高压线路进行转换，改变运行方式，以及对检修的母线与断路器等高压电器设备实行安全的电气隔离。
1.2 隔离开关配用CS11、CS14G型人力操动机构（以下简称手动机构）或CJ2型电动操动机构。
接地开关配CS11、CS14G手动机构。
1.3 本设备依据以下标准制造：a) GB1985-2004 高压交流隔离开关和接地开关b) GB/T11022 高压开关设备和控制设备标准的共用技术条件c) DL/T486 交流高压隔离开关和接地开关订货技术条件d) DL/T593 高压开关设备和控制设备标准的共用技术条件2使用环境条件2.1 使用环境条件：a﹚海拔高度不超过2000m；b﹚环境温度－50℃～＋50℃；c﹚风速不大于34m/s；d﹚地震强度不超过9度；e﹚覆冰厚度不大于10mm；f﹚安装场所无严重灰尘、污垢、易燃物质、爆炸危险、化学腐蚀及剧烈震动；g﹚安装基础应水平；h﹚本隔离开关爬电比:不小于GB/T5582规定的Ⅲ级（按用户要求）。
2.2 用户使用周围环境超出2.1条的要求，可与我公司协商解决。
3 技术参数3.1 GW4（A）-40.5 D(G·W)系列隔离开关和接地开关的主要技术数据如表1所示：表1表1（续）3.2 操动机构中辅助开关型号与触点对数如表2所示表24 主要结构4.1 GW4(A)-40.5系双柱水平断口中央开断式隔离开关, 可增设接地开关, GW4(A)-40.5D (G·W)为带有接地开关。
一、产品概述GW5-40.5型户外高压隔离开关是供40.5kV高压线路在无载流情况下进行切换以及对被检修的高压母线、断路器等电气设备与带电高压线路进行电器隔离的单相或三相户外高压电器。
GW5-40.5(D)型是增设有接地刀装置的户外高压隔离开关。
GW5-40.5(D)型隔离开关和附装的接地开关，各自配用独立的操动机构，为了确保隔离开关和接地开关二者之间操作顺序正确，本产品本体装有机械联锁装置。
该产品的执行国家标准GB1985-2004《交流高压隔离开关》的有关规定。
二、型号及定义三、使用环境3.1、海拔高度：不超过2500m（高原型不超过3500m）；3.2、环境温度：－40℃～＋85℃（高寒地区－60℃）；3.3、风速：不大于34m/s；3.4、地震强度：不超过8度；3.5、覆冰厚度：不大于10mm；3.6、安装场所：无严重灰尘、污垢、易燃物质、爆炸危险、化学腐蚀及剧烈震动；3.7、安装基础应水平；3.8、隔离开关爬电距离：不小于GB/T5582规定Ⅳ级（或按用户要求）。
四、技术参数五、结构简介5.1 隔离开关结构简介单级隔离开关呈V型结构，由成50度夹角的两个支座、支柱绝缘子、接线座、触头、接地静触头、接地刀闸、接线端子等部分组成。
不同电流规格产品的结构形式以及底座、轴承座、支柱绝缘子等部件都是相同的，只是主导电回路稍有差别。
5.1.1 传动箱传动箱供配用机构传动轴90°转动时使用。
5.1.2 操动机构本产品配用的机构有CS17、CS17-G2人力操动机构或CJ6电动操动机构，CS17型人力操动机构其操动手柄转动角度为90°，机构上设有连锁板，以防止隔离开关的误动作。
CS17-G2型人力操动机构是一种多用途组合式人力机构，它采用竖直90°操作并带辅助开关。
CJ6电动操动机构为电动机通过减速装置驱动的电动操动机构。
由电动机、传动齿轮、涡轮、涡杆、转轴、辅助开关及电动机控制附件等组成。
每极由三个独立的单极组成，每个单极是由底座，绝缘支柱及导电部分组成。
每极有两个绝缘支柱分别固定在底座两端的衬套上、以连杆连结，每个绝缘支柱可以水平旋转，转角为90°，绝缘支柱上装有导电接线座、左、右触头(图4b)。
左、右触头通过导电管在两个绝缘支柱中间接触。
1、接地开关的结构
接地开关静触头固定在隔离开关的导电管上，动触头安装在底座上的接地闸刀钢管的端部。
2、隔离开关与接地开关的机械联锁
隔离开关与接地开关的机械联锁部分是通过CS8-6D型手动机构上的联锁盘来实现的。
3、手动机构的结构
手动机构分为CS11不接地机构(图5)、CS8-6D单接地机构(图6)两种。
其操作手柄为水平旋转，转动角度为90°; CS14G机构安装尺寸与CS11机构相同,只是转动角度为180°,用于双接地隔离开关的主刀手动机构。
九、成套供应
隔离开关以三个单极和配用的手动为一组，带接地开关时所配用的手动机构也配套供应，并附有安装所需的零部件。
十、订货须知
1、订货时应说明∶
（1）产品型号。
（2）额定电压。
（3）额定电流。
（4）有无接地装置或接地开关种类、方向和类型。
（5）污秽等级：（未注按0级供货）。
（6）机构型号，辅助极点数目：（未注按CS11机构供货）。
（7）有无电磁锁或电磁锁型号及控制电压。
GW4（A）-40.5D(G·W)型户外高压交流隔离开关安装使用说明书0SR.412.084江苏省如高高压电器有限公司2010年05月GW4(A)-40.5D(G·W)型户外高压交流隔离开关安装使用说明书1 概述1.1 GW4A-40.5D(G·W)型户外高压交流隔离开关系三相交流额定频率50Hz、额定电压35kV 的户外高压输电设备，用以在无负载情况下断开或接通高压线路，以便对高压线路进行转换，改变运行方式，以及对检修的母线与断路器等高压电器设备实行安全的电气隔离。
1.2 隔离开关配用CS11、CS14G型人力操动机构（以下简称手动机构）或CJ2型电动操动机构。
接地开关配CS11、CS14G手动机构。
1.3 本设备依据以下标准制造：a) GB1985-2004 高压交流隔离开关和接地开关b) GB/T11022 高压开关设备和控制设备标准的共用技术条件c) DL/T486 交流高压隔离开关和接地开关订货技术条件d) DL/T593 高压开关设备和控制设备标准的共用技术条件2使用环境条件2.1 使用环境条件：a﹚海拔高度不超过2000m；b﹚环境温度－50℃～＋50℃；c﹚风速不大于34m/s；d﹚地震强度不超过9度；e﹚覆冰厚度不大于10mm；f﹚安装场所无严重灰尘、污垢、易燃物质、爆炸危险、化学腐蚀及剧烈震动；g﹚安装基础应水平；h﹚本隔离开关爬电比:不小于GB/T5582规定的Ⅲ级（按用户要求）。
2.2 用户使用周围环境超出2.1条的要求，可与我公司协商解决。
3 技术参数3.1 GW4（A）-40.5 D(G·W)系列隔离开关和接地开关的主要技术数据如表1所示：表1表1（续）3.2 操动机构中辅助开关型号与触点对数如表2所示表24 主要结构4.1 GW4(A)-40.5系双柱水平断口中央开断式隔离开关, 可增设接地开关, GW4(A)-40.5D (G·W)为带有接地开关。
GW5型户外高压隔离开关结构简介1) 本产品为双柱水平断口中间开启式，可以一侧或两侧附装接地开关。
90°传动的隔离开关采用CS17型人力操作机构进行三极联动操作；180°传动的隔离开关采用CJ6型电动机操动机构或CS17G型人力操作机构进行三极联动操作；接地开关采用CS17G型人力操动机构三极联动操作。
2) 隔离开关属双柱V形水平开启式，各单级都由基座、支柱绝缘子、出线座及触头等部分组成，由成50°夹角的两个支座、两支柱绝缘子相互夹角地安装在基座两端轴承上，且与基座垂直。
主导电部分分别安装在两支柱绝缘瓷瓶上方，随支柱绝缘瓷瓶作约90°转动。
3) 出线座中的紫铜编织带软连接分别紧固在导电杆和接线板上，接线板供用户连接线路之用。
4) 中间触头部分的触指成对装配，采用自力型触指，其形式为转入式，以减少分、合闸时触头与触指间的磨损，提高使用寿命。
5) 隔离开关附有接地开关时，主导电回路与接地开关的连锁用基座上的扇形板与弧形板保证(或在操动机构上装设联锁板)，在主导电回路合闸时，接地开关不可合闸，接地开关合闸时，主导电回路不可合闸。
产品特点1) 隔离开关采用双柱中开、触头转入式结构，具有自动清洁触头的能力，提高了接触可靠性；2) 触指采用高强度、高导电率、高弹性的新型材料制造。
依靠触指自身的弹力夹紧触头，避免了目前因弹簧锈蚀、发热退火而引起的触头夹紧力降低，接触电阻增加，触头发热加剧的恶性循环；3) 隔离开关转动部分按免维护的要求设计。
转动座设计成密封结构，水汽、尘埃、有害气体无法进入，使轴承、二硫化钼锂基锂基润滑脂永远工作在良好的环境中，轴承永不生锈、润滑脂无法流失，永不干涸，使隔离开关长期运行后的操作力矩不会增加。
采用不锈钢轴销与无油自润滑轴承相配合结构；钢制件采用热镀锌，确保隔离开关操作灵活、轻便、可靠、永不锈蚀。
完善化隔离开关特点说明1) 全部采用热镀锌工艺防腐处理，热镀锌不能保证配合要求转动的部位一般均采用不锈钢材料，紧固件M8以下采用不锈钢，其余均采用热镀锌。
手动机构分为CS11不接地机构(图5)、CS8-6D单接地机构(图6)两种。
其操作手柄为水平旋转，转动角度为90°; CS14G机构安装尺寸与CS11机构相同,只是转动角度为180°,用于双接地隔离开关的主刀手动机构。
同时CJ2、CJ5、CJ6、CJ11(电动机构)，电磁锁也可供用户选配。
五、动作原理1、隔离开关动作原理隔离开关的操作机构通过连接管与隔离开关的主动级相连，机构主轴旋转90°，带动主动级的绝缘支柱旋转90°，底座内的连杆带动另一侧绝缘支柱按相反方向旋转，实现分、合闸动作，主动级通过极间联动管、带动另外两个从动极转动，从而保持三相同步动作。
机构中的辅助开关与机构主输出轴相连，在分合闸位置时发出相应的分合信号。
2、接地开关动作原理三相接地开关的主轴，用水平连接管通过接头连接起来，操作机构的手柄水平旋转90°，通过连杆带动水平连接管转动，实现接地开关分、合闸动作。
3 、手动机构动作原理操作机构通过连接管与隔离开关及接地开关的主轴相连，CS11手动机构配不带接地刀的隔离开关，CS8-6D手动机构配带接地刀的隔离开关，其输出轴设有机械联锁板，保证按规定的程序（主分-地合-地分-主合）进行操作。
六、安装与调整1、隔离开关的安装调整应达到下列各项要求：（1）配用手动机构时，一般体力的操作人员应能独立进行分、合闸操作，动作灵活。
（2）隔离开关的三相联动的合闸同期性数值为：40.5kV不大于5mm。
2 、隔离开关的安装调整（1）将每极隔离开关底座固定在水平基础上，并使三极的接地刀转轴成一直线。
（2）将操作机构置于隔离开关主动级侧面的转动主轴下方，在隔离开关主体和机构隔离开关操作主轴处于合闸位置时，用水煤气管连接，当主、从动两绝缘支柱不同步时，可以调整极间正反牙螺杆来达到分、合闸同步。
（3）隔离开关的三相联动的合闸同期性的安装调整，在两接线端承受正常母线拉力的条件下，调整相间正反牙连杆长度，达到上述要求。
五、动作原理
本系列户外交流隔离开关的分合闸的动作基本相同。
三级联动时，需将安装完成的各独立的单极隔离开关分别按安装图10或图11用拉杆等零件连接起来。
1．隔离开关动作原理
隔离开关的操作机构通过连接管与隔离开关的主动级相连，机构主轴旋转90°，带动主动级的绝缘支柱旋转90°，底座内的伞型齿轮带动另一侧绝缘支柱按相反方向旋转，实现分、合闸动作，主动级通过极间联动管、带动另外两个从动极转动，从而保持三相同步动作。
2．接地开关动作原理
三相接地开关的主轴，用水平连接管通过接头连接起来，操作机构的手柄水平旋转90°或竖直旋转180°，通过连杆带动连接管转动，实现接地开关分、合闸动作。
3．配用传动箱动作原理
配用传动箱，水平安装时传动箱的位置可根据需要，置于两极之间，也可置于三极的任意一端。
隔离开关操动机构则置于其下，用水煤气管与其连接。
当机构主轴旋转时，连接传动箱的水煤气管带动隔离开关中的一个支柱绝缘子转动，此时装在底座中的一对啮合伞齿轮带动另一个支柱绝缘子旋转。
从而保证了左、右触刀合、合闸动作的一致性。
隔离开关的分、合闸转角均为90°，其分、合状态终端位置由隔离开关的机械限位装置确定。
4．配用CSl7一G型手力操动机构动作原理
配用CSl7一G型手力操动机构时，使用CS17-G4、5、6机构对隔离开关进行分、合闸，将机构拔杆移至“E”形槽中间位置，即可扳动机构手柄进行旋转180°进行操作，分、合闸终了再将拔杆由“E”形槽的中心移至“分”“合’’牌方向两端的槽中。
使用CS17-G1、2、3机构操作接地开关时，其操作程序与操作隔离开关相同，只是机构手柄为竖直操动。
5．配用附装电磁锁CSl7一G型手力操动机构动作原理
配用附装电磁锁的CSl7一G型手力操动机构，操作时将机构拔杆移至“E’’形槽中间位置，然后按下电磁锁的按钮；同时将电磁锁旋钮顺时针转至限位处，锁杆退出锁孔，即可扳动机构手柄进行分、合操作。
操作终了，电磁锁的锁杆自动复位，最后将拔杆移向锁住位置。
6．配用CSl7型手力操动机构动作原理
配用CSl7型手力操动机构时，操动机构通过水煤气管和带键槽万向接头直接与任意一极隔离开关底座中的轴连接起来。
当进行分、合闸操作时，首先将机构上手柄置于水平位置，再水平旋转，其顺时针方向为合闸；逆时针方向为分闸。
隔离开关的分合位置由操动机构上相应的位置及隔离开关的机械限位装置限定，操作完成
后，将手柄竖起，用锁环扣住。
7．操动机构中的辅助开关与机构的主轴连接在一起，在分，合闸动作时将相应的触点切断或闭合，发出相应的分、合信号。
8．隔离开关和接地开关的分、合动作，是通过水煤气管连动三相同步动作。
六、安装与调整
1、隔离开关的安装调整应达到下列各项要求：
（1）配用手动机构时，一般体力的操作人员应能独立进行分、合闸操作，动作灵活。
（2）隔离开关的三相联动的合闸同期性数值为：35kV不大于5mm；110kV不大于9mm。
2、隔离开关的安装调整
（1）按安装图10或图11将每极隔离开关底座固定在水平基础上，并使三极的接地刀转轴成一直线。
（2）将操作机构置于隔离开关主动级侧面的转动主轴下方，在隔离开关主体和机构隔离开关操作主轴处于合闸位置时，用水煤气管连接并焊接牢固，当主、从动两绝缘支柱不同步时，可以调整极间正反牙螺杆来达到分、合闸同步，利用底座上的球面调整环节，调节四个螺栓的松紧，并且必须注意底座内的伞齿轮的啮合情况，必要时应重新移动它的位置，以保征操作灵活。
注意不要使支柱绝缘子向两侧倾斜，即两支柱绝缘子要保持在同一平面内。
调整完毕，重新紧固螺栓。
（3）隔离开关的三相联动的合闸同期性的安装调整，在两接线端承受正常母线拉力的条件下，调整相间正反牙连杆长度，达到上述要求。
（4）隔离开关处于合闸位置时，触头上各接触点应全部接触，触头上M8螺杆的紧固程度以弹簧垫圈刚刚压平且触指能摆动为最佳状态。
3、接地开关的安装调整
（1）在接地开关和机构操作主轴均处于合闸位置时，用水煤气管连接并焊接牢固。
（2）接地开关处于合闸位置时触头接触位置，可用接地动触头在导电管上的位置来调整，当合闸位置正确时，再拧紧紧固螺母。
七、验收与保管
1、产品到达目的地后，须用户应将其放在干燥通风场所，不宜倒置，并尽快按下列事项进行验收：
（1）首先检查包装箱外表面有无损坏和异常现象，外表检查完毕后，把包装箱打开取出所附文件。
（2）检查产品所附文件是否齐全(包括装箱清单、产品合格证、安装使用说明书等）
（3）取出产品及附件（注意切勿使绝缘支柱瓷瓶部分受损），并进行核对。
（4）检查产品外观有无损坏和异常现象。
2、产品经验收后，无论是否立即安装使用，均应安下列各项存放保管：
（1）隔离开关各磨擦转动部分必须擦净并涂以无酸性凡士林保护。
（2）产品长期存放库房时，应定期检查（每次不超过六个月），若发现生锈时，应除去锈层，涂以防锈剂。
八、使用须知
1 、投入运行前，应进行一次全面检查，确认无误后，方可投入运行。
（1）隔离开关各部位尺寸是否符合要求。
（2）各连接部分的螺拴应紧固牢靠，尤其是与母线的联接。
（3）触头上各接触点应全部接触
（4）投入运行后应注意下列事项：
（5）隔离开关在一般情况下，必须当线路负荷切除后方可进行分、合闸操作。
（6）带有接地开关的隔离开关，必须在隔离开关完全分闸后方可合上接地开关；反之，当接地开关完全分闸后方可进行隔离开关的合闸操作。
2 、隔离开关必须经常地维护、定期检修，检修时应注意下列事项：
（1）隔离开关瓷瓶有无损坏，胶装有无松动。
（2）隔离开关处于合闸位置时，触头上各接触点是否接触良好；触头上弹簧是否变形，拉力是否改变，并测量回路电阻。
（3）三相联动中各相接触是否同步。
（4）机构中辅助开关等元件是否绝缘良好。
（5）接地处情况是否良好。
（6）操作时各转动部分是否灵活，应无卡涩现象。
（7）各涂漆的零部件，每年涂一次。
（8）请将在运行中、检修时发现的问题函告本厂。
九、成套供应
隔离开关以三个单极和配用的手动为一组，带接地开关时所配用的手动机构也配套供应，并附有安装所需的领部件。
十、订货须知
1、订货时应说明∶
（1）产品型号。
（2）额定电压。
（3）额定电流。
（4）有无接地装置或接地开关种类、方向和类型。
（5）污秽等级：（未注按0级供货）。
（6）机构型号，辅助极点数目：（未注按CS17机构供货）。
（7）有无电磁锁或电磁锁型号及控制电压（未注按AC220V供货）2、若用户有特殊的要求，请说明，本厂可协助解决。
