激光雷达点云数据点绘制方法

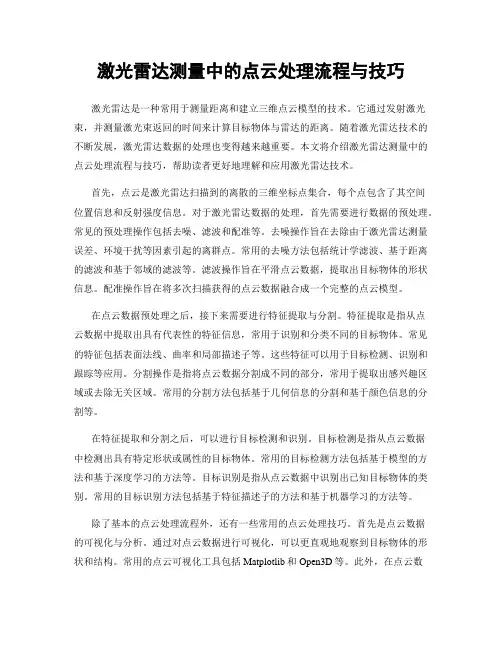

激光雷达测量中的点云处理流程与技巧激光雷达是一种常用于测量距离和建立三维点云模型的技术。

它通过发射激光束，并测量激光束返回的时间来计算目标物体与雷达的距离。

随着激光雷达技术的不断发展，激光雷达数据的处理也变得越来越重要。

本文将介绍激光雷达测量中的点云处理流程与技巧，帮助读者更好地理解和应用激光雷达技术。

首先，点云是激光雷达扫描到的离散的三维坐标点集合，每个点包含了其空间位置信息和反射强度信息。

对于激光雷达数据的处理，首先需要进行数据的预处理。

常见的预处理操作包括去噪、滤波和配准等。

去噪操作旨在去除由于激光雷达测量误差、环境干扰等因素引起的离群点。

常用的去噪方法包括统计学滤波、基于距离的滤波和基于邻域的滤波等。

滤波操作旨在平滑点云数据，提取出目标物体的形状信息。

配准操作旨在将多次扫描获得的点云数据融合成一个完整的点云模型。

在点云数据预处理之后，接下来需要进行特征提取与分割。

特征提取是指从点云数据中提取出具有代表性的特征信息，常用于识别和分类不同的目标物体。

常见的特征包括表面法线、曲率和局部描述子等。

这些特征可以用于目标检测、识别和跟踪等应用。

分割操作是指将点云数据分割成不同的部分，常用于提取出感兴趣区域或去除无关区域。

常用的分割方法包括基于几何信息的分割和基于颜色信息的分割等。

在特征提取和分割之后，可以进行目标检测和识别。

目标检测是指从点云数据中检测出具有特定形状或属性的目标物体。

常用的目标检测方法包括基于模型的方法和基于深度学习的方法等。

目标识别是指从点云数据中识别出已知目标物体的类别。

常用的目标识别方法包括基于特征描述子的方法和基于机器学习的方法等。

除了基本的点云处理流程外，还有一些常用的点云处理技巧。

首先是点云数据的可视化与分析。

通过对点云数据进行可视化，可以更直观地观察到目标物体的形状和结构。

常用的点云可视化工具包括Matplotlib和Open3D等。

此外，在点云数据分析中，可以使用统计学方法进行数据分析，如计算点云的平均值、方差和标准差等。

激光点云生成流程 Generating a laser point cloud involves several steps. The first step is to use a 3D laser scanner to collect data from a scene by emitting laser pulses and measuring the time it takes for the pulses to return. This process creates a point cloud, which is a collection of data points in a 3D coordinate system. The next step is to process the raw data into a useable point cloud. This involves filtering out any unwanted data points and ensuring that the remaining points are accurate representations of the scene. Once the point cloud has been generated and processed, it can be used for a variety of applications, such as creating 3D models, surveying land, or performing quality control in manufacturing.

激光点云的生成涉及几个步骤。第一步是使用3D激光扫描仪通过发射激光脉冲并测量脉冲返回的时间来收集场景数据。这个过程创建了一个点云，即一个3D坐标系中的数据点集合。下一步是将原始数据处理成可用的点云。这涉及到过滤掉任何不需要的数据点，并确保剩下的点是场景的准确表示。一旦点云生成并处理完成，它可以用于各种应用，比如创建3D模型、测量土地、或在制造业中进行质量控制。 One of the key challenges in generating a laser point cloud is ensuring the accuracy and reliability of the data. This requires careful calibration of the 3D laser scanner to ensure that it is accurately capturing the scene. Additionally, the processing of the raw data into a point cloud requires careful filtering and noise reduction techniques to ensure that the resulting point cloud is an accurate representation of the scene. Furthermore, the sheer volume of data collected by the laser scanner can also pose a challenge, as it requires significant computational resources to process and analyze.

无人机激光雷达点云数据处理研究近年来，随着科技的发展，无人机激光雷达点云数据处理技术得到广泛关注和研究。

无人机搭载激光雷达系统可以获取大规模高精度点云数据，这种技术已被广泛应用于测绘、建筑安全检测、森林资源监测、城市规划和环境保护等领域。

一、无人机激光雷达点云数据采集一台无人机搭载激光雷达系统可以在短时间内采集大量精确的点云数据。

无人机搭载的激光雷达系统可以发送激光束，在接收器接收反弹的激光后，计算机处理数据，生成三维点云数据。

在数据采集方面，无人机搭载激光雷达系统可以完成难以达到的采集任务，如在高山峡谷、森林、城市楼宇等高难度场所采集数据。

此外，用无人机搭载激光雷达系统可以完成地面难以到达或无法采集的区域数据采集。

二、无人机激光雷达点云数据处理无人机激光雷达点云数据处理是激光雷达技术的一个重要组成部分。

无人机激光雷达点云数据处理主要包括数据预处理、点云分割、点云地面分类等。

数据预处理是指将从激光雷达系统采集到的原始数据进行预处理和滤波，去除数据中噪声和杂点等因素造成的干扰。

点云分割是将点云数据根据各个目标进行分离，并将相同目标的点云分成一个整体进行处理。

点云地面分类是将地面点云数据与非地面点云数据进行分类，使非地面点云数据集中在一起进行处理，提高数据处理的效率。

三、无人机激光雷达点云数据应用无人机激光雷达点云数据在实际应用中可以大大提高工作效率和效益。

无人机点云数据采集与处理可以被应用于制作数字地图、城市规划、建筑模型和自然资源调查等领域。

在制作数字地图方面，无人机激光雷达点云数据可以提供高精度的三维地图，这种地图可以帮助规划城市、制作航空图、资源平衡估算等工作。

在城市规划方面，无人机搭载激光雷达技术可以提供大规模点云数据，使城市相应地区的建筑物及环境特征得到精确地理解。

在建筑模型制作方面，无人机搭载激光雷达系统可以采集建筑物的表面形状数据，以非常高的质量构建建筑模型和纹理贴图。

此外，无人机搭载激光雷达系统可以用于森林资源调查，以监测森林蓄积量，森林覆盖率和森林结构等。

使用激光雷达进行三维建模的步骤和技巧激光雷达（laser scanner）是一种高精度的测量设备，可以通过测量物体的距离和角度来获取物体的形状和位置信息。

在三维建模领域中，激光雷达被广泛应用于建筑、景观、城市规划等方面。

本文将介绍使用激光雷达进行三维建模的步骤和技巧。

激光雷达是通过向目标物体发射激光束，并通过接收被反射回来的激光束来测量距离和角度的。

在进行三维建模时，首先需要选择合适的激光雷达设备。

通常，激光雷达设备分为两种类型：近距离激光雷达和远距离激光雷达。

近距离激光雷达适用于较小的室内空间，而远距离激光雷达适用于室外或较大的室内空间。

选择合适的设备后，进一步需要进行场地准备工作。

首先，需要确保待测区域的光照条件良好，以便激光雷达能够正常工作。

其次，需要清除待测区域中的障碍物，确保激光雷达可以顺利扫描到所有物体。

在实际操作中，使用激光雷达进行三维建模通常需要分为以下几个步骤：扫描、数据处理和建模。

首先是扫描阶段。

在这一阶段，操作人员需要将激光雷达设备定位并定向到待测区域。

通常，激光雷达设备需要通过三角定位或GPS定位来确定位置。

然后，操作人员开始进行扫描。

激光雷达会自动旋转并发射激光束，扫描整个待测区域。

扫描过程中，激光雷达设备会记录下每个激光束的反射时间和角度信息。

接下来是数据处理阶段。

在这一阶段，操作人员需要使用专业的激光雷达软件来处理扫描得到的数据。

首先，需要对采集到的数据进行过滤和配准。

由于扫描过程中可能存在噪声和误差，操作人员需要对数据进行滤波和校正，以提高数据的准确性和精度。

其次，需要对各个扫描点进行配准，将它们组合成一张完整的点云数据。

最后，可以根据需要对数据进行进一步处理，比如去除无关的物体或噪声点。

最后是建模阶段。

在这一阶段，操作人员需要使用专业的三维建模软件来将点云数据转化为三维模型。

首先，需要选择适当的建模方法和算法。

常见的建模方法包括三角网格建模、体素建模和曲面重建等。

以构建ＤＥ Ｍ的地面点三维数据 ，并通过实例介绍 了在架空线路测量 中利 用激 光点云数据制作ＤＥ Ｍ的过程 。
Ａｂ ｔ ａ ｔ ｓ ｒ ｃ ：Ｂａ ｅ ｎ ｍａｈ ｍａ ｉａ ｒ ｈ ｌ ｇ ，ｔ ｉ ｐ ｐ ｒ ｉ ｔ ｄ ｃ ｓ ｔ ｅ ｐ ｉ ｃｐ ｅ ａ ｏ ｔ ｏ ｔ ｅ ｄ ｏ ｅ ｕ ｅｅ ｓｌ ｃ ｌ ｓ ｄ ｏ ｔ ｅ ｔｃ ｌ ｍｏ ｐ ｏ ｏ ｙ ｈ ｓ ａ ｅ ｎ ｒ ｕ ｅ ｈ ｒｎ ｉｌ ｂ ｕ ｗ ｏ ｇ ｔｒ ｆｔ ｓ ｌ ｓ ｏ ａ ｏ ｈ ｉ ｈ
Ｒ ｎｉｇ ＬＤ ） ａｇｎ ， Ｉ ＡＲ 数据 是 包含 地 物 及地 表 的三 维 激
２ Ｅ 的生成原理 ． Ｍ Ｄ
基于 地面 的地物 或植 被会 形成局 部 的较高 区，因此把局部较高区域所对应的激光雷达扫描 的点云数据称为 “ 局部较高点”。本文主要是通 过数学形态学的方法原理来解释如何在激光雷达 点云数据中滤除上述 的 “ 局部较高点”而保 留用 以构建Ｄ Ｍ的地面点三维数据 ，其主要方法是平 Ｅ 坦 操 作 与 圆 顶 转 换 ，为 了 自动 侦 测 地 面 点 云 数 据 ，首先进行初次高程重建 ，用来获得 圆顶转换 的参数 ，然后再真正滤除 “ 局部较高点”保 留构
维普资讯
２ ８

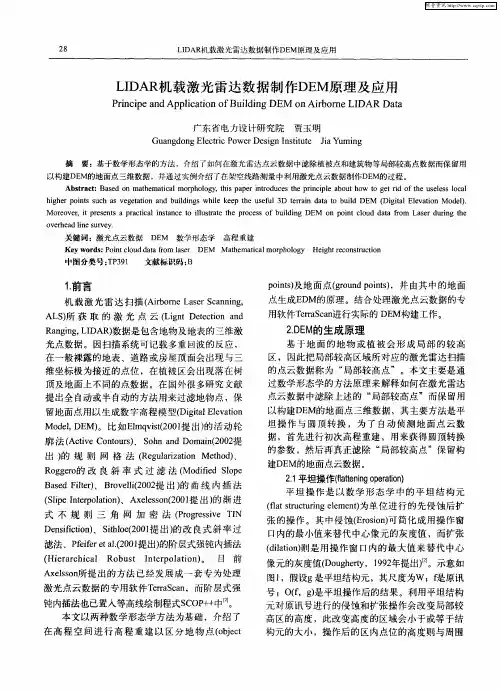

ＬＤ 机载激光雷达数据制作Ｄ Ｍ原理及应用 Ｉ ＡＲ Ｅ
Ｌ Ｄ Ｒ 载 激 光 雷达 数 据 制 作 Ｄ Ｍ原 理及 应 用 ＩＡ 机 Ｅ
Ｐ ｉｃｐ ｎ ｐ ｉａｉｎｏ ｉ ｉ ｇＤＥＭ ｎＡｉｂ ｒ ｅＬ ＤＡＲ ｔ ｒ ｉｅａ ｄＡｐ ｌ ｔ ｆ ｎ ｃ ｏ Ｂｕｌ ｎ ｄ ｏ ｒｏ Ｉ ｎ Ｄａａ
关键词 ：激光点云数据 中图分类号 ： Ｐ ９ Ｔቤተ መጻሕፍቲ ባይዱ３１

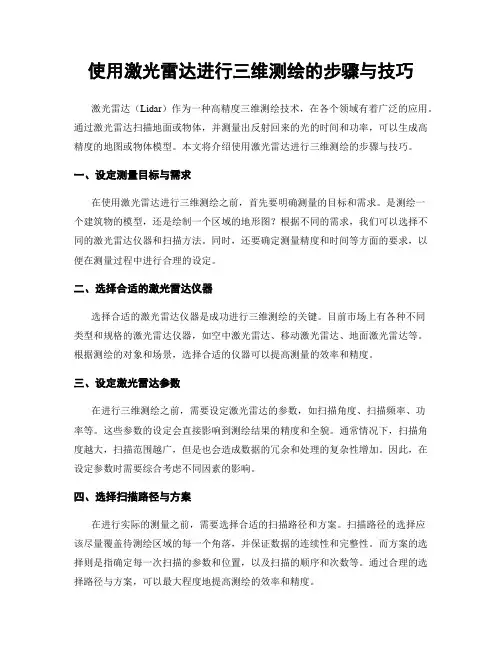

使用激光雷达进行三维测绘的步骤与技巧激光雷达（Lidar）作为一种高精度三维测绘技术，在各个领域有着广泛的应用。

通过激光雷达扫描地面或物体，并测量出反射回来的光的时间和功率，可以生成高精度的地图或物体模型。

本文将介绍使用激光雷达进行三维测绘的步骤与技巧。

一、设定测量目标与需求在使用激光雷达进行三维测绘之前，首先要明确测量的目标和需求。

是测绘一个建筑物的模型，还是绘制一个区域的地形图？根据不同的需求，我们可以选择不同的激光雷达仪器和扫描方法。

同时，还要确定测量精度和时间等方面的要求，以便在测量过程中进行合理的设定。

二、选择合适的激光雷达仪器选择合适的激光雷达仪器是成功进行三维测绘的关键。

目前市场上有各种不同类型和规格的激光雷达仪器，如空中激光雷达、移动激光雷达、地面激光雷达等。

根据测绘的对象和场景，选择合适的仪器可以提高测量的效率和精度。

三、设定激光雷达参数在进行三维测绘之前，需要设定激光雷达的参数，如扫描角度、扫描频率、功率等。

这些参数的设定会直接影响到测绘结果的精度和全貌。

通常情况下，扫描角度越大，扫描范围越广，但是也会造成数据的冗余和处理的复杂性增加。

因此，在设定参数时需要综合考虑不同因素的影响。

四、选择扫描路径与方案在进行实际的测量之前，需要选择合适的扫描路径和方案。

扫描路径的选择应该尽量覆盖待测绘区域的每一个角落，并保证数据的连续性和完整性。

而方案的选择则是指确定每一次扫描的参数和位置，以及扫描的顺序和次数等。

通过合理的选择路径与方案，可以最大程度地提高测绘的效率和精度。

五、数据采集与处理在进行激光雷达测量时，需要进行数据的采集和处理工作。

数据采集的过程中，需要根据设定的参数，将激光雷达仪器放置在合适的位置，并启动测量。

同时，为了保证测量结果的准确性，还需要进行数据的校验和矫正，如系统误差的校正、噪声的滤波等。

处理完毕后，可以得到一组三维点云数据，用于进一步的建模和分析。

六、建模与分析通过采集和处理数据，得到的三维点云可以用于建模和分析。

无人机激光雷达数据处理方法分析与精度评估激光雷达作为无人机获取环境和目标信息的重要传感器，广泛应用于测绘、地质勘探、农业和城市规划等领域。

在激光雷达数据处理领域，各种方法和算法被提出以提高数据的质量和精度。

本文将分析常用的无人机激光雷达数据处理方法，并对其精度进行评估。

第一部分：无人机激光雷达数据处理方法分析1. 数据预处理数据预处理是激光雷达数据处理的第一步，用于去除噪声、滤波和提取目标特征。

常见的数据预处理方法包括噪声滤波、去除离群点和地面提取。

其中，噪声滤波主要包括均值滤波、中值滤波和高斯滤波等方法，用于去除激光雷达数据中的随机噪声。

去除离群点是为了剔除掉不符合几何和统计规律的数据点，常用的方法有欧氏距离、Z值和曲率等。

地面提取是为了获得地物或目标点云而去除地面点云，一般采用基于形状特征的方法。

2. 点云配准点云配准是指将多个激光雷达扫描获得的点云数据进行对齐，以获得全局坐标系下的一致点云。

无人机在飞行中会受到姿态变化、风速和外界干扰等因素的影响，导致采集到的点云数据存在姿态不一致和位置漂移等问题。

常见的点云配准方法包括ICP（迭代最近点）、特征点匹配和基于地面特征的方法。

ICP方法是一种迭代的最小二乘优化方法，通过不断优化点云的刚体变换，使点云间的误差最小化。

3. 物体检测与分割物体检测与分割是指从点云数据中提取出目标物体。

在无人机应用中，常见的目标物体包括建筑物、树木和车辆等。

物体检测与分割方法可以根据目标的形状、尺寸和密度等特征进行分类。

常用的方法包括基于形状特征的分割、基于聚类的分割和基于区域的分割等。

这些方法可以提取出点云数据中的目标物体，为后续的目标识别和测量等提供基础。

第二部分：无人机激光雷达数据精度评估1. 点云精度评估点云精度评估是指对激光雷达采集到的点云数据进行质量检验，以评估其精度和准确性。

常见的点云精度评估方法包括相对精度评估和绝对精度评估。

相对精度评估主要采用地面控制点或标志物来衡量点云数据间的相对位置和姿态误差。

激光雷达数据处理方法及应用案例激光雷达（LIDAR）是一种通过激光束扫描目标物体并测量反射返回的光信号来获取地表特征的主要工具。

它能够提供高精度、高分辨率的三维点云数据，因此在许多领域有着广泛的应用。

本文将介绍激光雷达数据的处理方法及应用案例。

一、激光雷达数据处理方法激光雷达数据处理主要分为三个步骤：数据获取、数据处理和数据应用。

1. 数据获取激光雷达通过发射脉冲激光束并测量其返回时间来获取目标物体的距离信息。

同时，激光雷达还可以测量激光束的旋转角度和俯仰角度，从而确定目标物体的位置和方向。

激光雷达通常安装在载体上，如飞机、汽车或机器人，通过扫描来获取目标物体的点云数据。

2. 数据处理激光雷达返回的原始数据通常以点云的形式存在，每个点表示一个目标物体的位置和特征。

在对这些点云数据进行处理前，需要进行数据预处理，包括去除噪声、点云配准和点云分割等步骤。

其中，去除噪声可以通过滤波算法来实现，如高斯滤波和中值滤波等；点云配准可以将多个扫描数据对齐，以获得全局一致的点云模型；点云分割则可以将点云分为不同的物体或地面。

在数据处理的过程中，还可以运用机器学习和深度学习的方法来提取更多的信息。

例如，可以使用聚类算法将点云中的点进行分类，以便进行目标检测和识别；还可以使用卷积神经网络对点云进行特征提取，以实现更高级的任务，如语义分割和目标跟踪等。

3. 数据应用激光雷达数据在地图制作、机器人导航、城市规划、环境监测等领域有着广泛的应用。

其中，最常见的应用是地图制作和三维建模。

激光雷达可以快速获取高精度的地表特征，例如建筑物、道路、树木等，这些信息可以用于制作数字地图和建模城市环境。

此外，激光雷达还可以用于机器人导航，通过实时获取周围环境的三维点云数据，机器人可以更准确地感知和定位自身的位置，从而实现自主导航和避障。

二、应用案例1. 地图制作激光雷达在地图制作方面的应用非常广泛。

例如，Google地图利用激光雷达数据获取城市的三维地形和建筑物信息，以提供更准确的导航服务。

激光雷达测绘技术的数据处理方法随着科技的进步和应用的广泛，激光雷达测绘技术已经成为目前最为先进和精确的测绘方法之一。

它通过使用激光束辐射目标物体，接收返回的反射信号，通过对信号的处理和分析，可以获取准确的地形、建筑物、森林等环境的三维点云数据。

然而，激光雷达测绘技术的数据处理过程是一个复杂且关键的环节。

本文将介绍几种常用的激光雷达数据处理方法，并探讨其优缺点。

一、数据预处理在进行数据处理之前，首先需要对采集到的原始数据进行预处理。

数据预处理包括点云去噪、滤波、配准等步骤。

点云去噪是指将原始点云数据中的噪声点剔除，以减少对后续处理的影响。

常见的点云去噪方法有高斯滤波、中值滤波和基于统计学的滤波方法。

滤波操作旨在去除点云数据中的离群点，以保留更加规则和平滑的数据。

配准则是将不同位置的数据进行关联和匹配，以形成连续的点云数据集。

常见的配准方法包括特征匹配法、惯性导航系统辅助配准法等。

二、特征提取数据预处理完成后，接下来需要从点云数据中提取特征信息。

特征提取是激光雷达数据处理的关键环节，它能够从复杂的点云数据中提取出具有代表性的特征，如边界、平面、建筑物等。

常用的特征提取方法有基于局部表面拟合的方法和基于深度学习的方法。

基于局部表面拟合的方法采用数学模型对点云数据进行拟合，以提取出平面、曲面等特征。

而基于深度学习的方法则通过训练神经网络模型，以自动学习和提取点云数据中的特征。

三、数据分类和分割激光雷达测绘技术采集到的点云数据通常包含不同的类别，如地面、建筑物、树木等。

在进行后续分析之前，需要对点云数据进行分类和分割，以便于不同类别的特征提取和进一步的应用。

数据分类和分割是激光雷达数据处理中的一项关键任务，也是一个具有挑战性的问题。

常见的分类和分割方法有基于传统的数学模型和基于深度学习的方法。

传统的数学模型通常采用建筑物和地面分割算法、树木和地面分割算法等。

而基于深度学习的方法则通过训练神经网络模型，以实现自动的分类和分割。

禅思L1数据采集操作操作指南关于如何使用禅思L1，本文整理了数据采集操作建议参数。

其中数据采集注意事项包含作业前注意事项、精度验证、手动数据采集建议参数、地形测绘场景、河道/交通道路测绘场景、电力线场景等内容。

内容基于列表所示固件版本编写，如后续固件更新，请以最新内容为准。

作业中使用RTK定位、惯导预热、惯导校准，作业前的这三个动作能大幅提升作业精度，一定要掌握。

一、RTK定位L1点云数据处理需要获取厘米级定位精度数据才能解算，在进行作业前必连接网络RTK并确保作业时RTK全程FIX。

如不能保证连接，请架设基站并进行后处理。

获取厘米级定位数据的方法如下：1、自架基站方案（D-RTK2）首先，将D-RTK2基站架设到已知点上，并确保测量杆稳固地放置在地面上。

接下来，在M300RTK的设置页面中选择D-RTK2作为GNSS模块，并将D-RTK2的工作模式切换为模式5。

随后，通过适当的对频步骤，将飞行器与D-RTK2基站进行连接。

进入APP的高级模式（默认密码通常为123456），在相应的设置项中，将D-RTK2的坐标修改为已知点的精确坐标。

注意，高程值需要在已知点的高程基础上增加1.8米，以考虑D-RTK2基站的仪器高度。

完成上述设置后，当D-RTK2基站架设并连接妥当，且飞行器在飞行过程中全程保持RTK固定解状态时，L1成果文件中将自动包含基站的相关数据。

若需在不使用RTK模式的情况下进行飞行任务，可以在遥控器的RTK设置中将其设置为“无”，并切换至相应的GNSS模式进行飞行。

任务完成后，使用Type-C线连接D-RTK2基站，将对应时间段内生成的后缀为.DAT的基站数据文件拷贝出来，并放置在与点云原始数据相同的文件夹中。

最后，在大疆智图（DJITerra）软件中进行数据处理时，系统将自动识别并加载这些基站数据文件，从而自动进行后RTK解算，以提高定位精度和数据的准确性。

2、自架基站方案（第三方RTK设备）在面临网络RTK信号不稳定或中断的情况下，可以采取以下优化措施来确保飞行数据的准确性和完整性：1.架设第三方RTK基站：将一台可靠的第三方RTK基站设备精确架设于测区内的已知点上。

利用激光雷达进行测绘的数据处理方法激光雷达是一种高精度的测量工具，可以快速获取目标表面的点云数据。

利用激光雷达进行测绘已经成为现代测绘技术的重要组成部分。

但是，激光雷达采集的原始数据是海量的点云数据，如何高效地处理这些数据，提取有用的信息是一个关键问题。

本文将介绍利用激光雷达进行测绘的数据处理方法。

一、激光雷达测绘的原理与应用激光雷达是通过发射激光脉冲并测量其反射时间来确定目标的位置和形状。

它具有高精度、高速度、非接触等优点，在地质勘探、城市规划、楼宇建模等领域有着广泛的应用。

激光雷达通过扫描场景，记录反射激光的时间和距离信息，将每个反射点的三维坐标记录下来，形成点云数据。

这些点云数据包含了丰富的地理信息，可以用来生成数字高程模型、获取地物表面的形状和纹理等。

二、激光雷达测绘数据的处理流程激光雷达测绘数据处理一般包括数据质量检查、噪声滤波、配准与配准精度评估、数据分割与分类、特征提取与识别等步骤。

1. 数据质量检查与噪声滤波首先，需要对原始数据进行质量检查，以排除采集时可能存在的异常数据。

例如，检查是否有丢失的点、杂散点等。

然后，对数据进行噪声滤波，去除无用的点。

常用的噪声滤波方法有统计滤波、均值滤波、中值滤波等。

2. 数据配准与配准精度评估将不同位置、不同时间采集的点云数据配准到同一坐标系，在数据配准过程中，需要选择合适的配准算法，并根据配准效果进行评估。

有些情况下，需要使用标定板、控制点等参考物体进行配准。

3. 数据分割与分类将点云数据根据地物特征进行分割与分类，可以通过区域生长算法、K-means算法等实现。

分割与分类的目的是将地物表面从点云数据中分离出来，并对其进行分类，如建筑物、道路、植被等。

4. 特征提取与识别特征提取与识别是激光雷达测绘中的重要任务，可以根据点云数据的几何、强度和反射率等信息，提取出不同地物的特征，并进行识别。

例如，可以提取房屋的屋顶平面、道路的中心线等。

特征提取与识别可以应用于城市规划、交通管理、环境监测等领域。

激光雷达的工作原理及数据处理方法激光雷达（Lidar）是一种利用激光器发射激光束并接收反射回来的光束以获取目标信息的传感器。

它广泛应用于遥感、测绘、自动驾驶、机器人等领域。

本文将详细介绍激光雷达的工作原理以及数据处理方法。

一、激光雷达的工作原理激光雷达主要通过发射和接收激光束来测量距离和获取目标的空间信息。

其工作原理如下：1. 激光束的发射激光雷达首先通过激光器产生一束高能、单色、相干的激光束。

该激光束经过光路系统聚焦后，以高速射出。

通常的激光雷达采用的是脉冲激光技术，激光束以脉冲的形式快速发射。

2. 激光束的传播与反射激光束在传播过程中，遇到目标物体后会部分被反射回来。

这些反射的激光束携带着目标物体的信息，包括距离、强度和反射角等。

3. 激光束的接收与测量激光雷达的接收器接收反射回来的激光束，并将其转化为电信号。

接收到的激光信号经过放大、滤波等处理后，被转化为数字信号进行进一步处理和分析。

4. 目标信息的提取与计算通过对接收到的激光信号进行时间测量，可以计算出激光束从发射到接收的时间差，进而得到目标物体与激光雷达之间的距离。

同时，激光雷达还可以通过测量反射激光的强度，获取目标物体的表面特征信息。

二、激光雷达的数据处理方法激光雷达获取的数据通常以点云（Point Cloud）的形式呈现。

点云数据是由大量的离散点构成的三维坐标信息，可以反映目标物体的形状、位置和细节等。

对于激光雷达数据的处理，常见的方法包括：1. 数据滤波激光雷达采集的原始数据中，通常会包含一些噪声点或异常点。

为了提高数据的质量，需要进行数据滤波处理。

滤波算法可以通过去除离群点、消除重复点和平滑曲线等方式，提取出目标物体的真实形态。

2. 点云配准当使用多个激光雷达设备或连续采集点云数据时，需要将不同位置或时间的点云进行配准。

点云配准可以通过地面特征或边缘特征的匹配，将多个点云数据对齐，形成一个整体的场景。

3. 物体分割和识别通过对点云数据的分割和分类，可以将不同的目标物体提取出来，并进行识别和分析。

使用激光雷达进行三维建模的方法与技巧在当今科技日新月异的时代，激光雷达（Lidar）作为一种高精度、高效率的三维感知技术，被广泛应用于地图制作、建筑设计、无人驾驶等领域。

它通过发射激光束并测量其回波时间和强度来获取点云数据，通过对这些数据的处理可以实现精确的三维建模。

本文将介绍使用激光雷达进行三维建模的方法与技巧。

一、选择适当的设备和参数在进行三维建模之前，我们需先选择适合的激光雷达设备和参数。

设备的选择应根据项目的需求进行，考虑到测距范围、角分辨率、点云密度等因素。

较新型号的激光雷达设备通常具有更高的性能，但价格较高，需根据实际需求进行合理选择。

而参数的设定则要根据测量的目标进行调整，包括激光频率、激光能量等。

二、优化测量环境在进行激光雷达扫描时，测量环境的优化对于获得高质量的点云数据至关重要。

首先，要去除或减少遮挡物，这些遮挡物会阻碍激光束的传输和接收。

其次，要考虑光照条件，光线充足的环境更有利于激光雷达的测量。

此外，避免强光照射到接收器上，以免干扰激光雷达的正常工作。

三、基于点云数据的预处理激光雷达获取的数据是以点云的形式存在的，在进行三维建模之前，通常需要对点云数据进行预处理。

预处理的目标是去除噪点、平滑曲面、提取特征等。

常用的预处理方法包括滤波、网格化和采样等。

滤波可以去除异常点和离群点，提高点云数据的质量；网格化可以将离散的点云数据转化为规则的网格数据；采样可以降低点云数据的密度，减少处理的复杂性。

四、利用特征提取进行建模在获取了高质量的点云数据之后，可以利用特征提取的方法来进行建模。

特征提取是根据点云数据中的几何信息来识别和提取出具有代表性的特征，例如边缘、平面等。

常用的特征提取算法包括基于强度的、基于几何形状的和基于统计分析的方法。

在选择特征提取算法时，要根据实际需求和点云数据的特点进行选择，以提高建模的准确性和效率。

五、建立三维模型在进行特征提取之后，可以根据提取到的特征进行三维模型的建立。

在CAD中使用点云数据进行建模与分析CAD（计算机辅助设计）是一种广泛应用于工程设计和制图领域的软件工具。

它帮助工程师和设计师创建和修改各种产品的设计。

在CAD中，使用点云数据进行建模和分析是一项重要的技术。

点云数据是通过3D扫描仪或激光雷达获取的大量空间点的集合。

本文将介绍在CAD中使用点云数据进行建模和分析的技巧和步骤。

在开始之前，首先需要将点云数据导入CAD软件中。

大多数CAD 软件提供导入点云数据的功能，常见的格式有PLY、LAS和XYZ。

一旦成功导入点云数据，我们就可以开始进行建模和分析。

建模是将点云数据转换为实体或曲面模型的过程。

在CAD中，建模可以通过两种方法进行：手动和自动。

手动建模需要在点云数据上进行点选和差值。

首先，我们可以使用视觉工具将点云显示在CAD软件中的3D视图中。

然后，我们可以使用CAD软件提供的工具手动选择点云中的特定点，并利用差值方法根据选定点之间的关系，创建出实体或曲面模型。

这种方法适用于简单的几何形状。

自动建模是使用CAD软件的自动化算法从点云数据中提取几何形状的过程。

自动建模可以通过插件或特定的CAD功能来实现。

通过自动建模，CAD软件将根据点云数据的特征和几何形状的规则，自动生成相应的实体或曲面模型。

自动建模适用于复杂的几何形状或大规模的点云数据。

建模完成后，我们可以进行分析。

点云数据的分析可以有多个方面，下面介绍几种常见的分析方法。

首先是尺寸测量。

在CAD中，可以对建模后的几何形状进行尺寸测量，包括长度、高度、角度等。

通过选择相应的线、面或角点，CAD软件可以精确地计算出几何形状的尺寸。

这对于产品设计和制造非常重要。

其次是特征提取。

点云数据可能包含大量的几何特征，通过CAD软件的特征提取功能，可以识别出点云数据中的特征，如平面、曲面、凸起、凹陷等。

这些特征可以用于产品设计和分析。

另外，CAD软件还可以进行点云的拟合和拓扑分析。

点云拟合是将点云数据逼近为合适的几何形状的过程。

激光雷达点云数据的分析与处理技术研究激光雷达(Point Cloud)技术是一种高精度的三维感知技术，在自动驾驶、工业测量等领域得到了广泛的应用。

激光雷达通过测量获得物体表面的点云数据，这些数据经过处理，可以提供丰富的物体识别、定位、距离等信息。

本篇文章将重点探讨激光雷达点云数据的分析与处理技术。

一、激光雷达点云数据的获取方式激光雷达技术通过激光束在物体表面扫描，获得物体表面的点云数据。

激光雷达点云数据的获取方式主要有以下几种：1.一维扫描式：激光束水平扫描，垂直方向通过激光雷达旋转扫描，每个扫描角度之间的距离即为激光雷达到物体表面的距离，该方式容易产生遮挡问题。

2.二维扫描式：激光束水平扫描，垂直方向通过激光雷达上下扫描，每个扫描角度之间的距离即为激光雷达到物体表面的距离，该方式具有比一维扫描式更好的抗遮挡性。

3.三维式：通过一组水平或垂直放置的激光雷达同时进行扫描，实现对三维物体的扫描，该方式具有更高的精度和全面性。

二、激光雷达点云数据的处理流程1.点云数据的预处理点云数据的预处理包括了去除噪声、(down-sampling)，这是数据清洗和处理非常重要的一个步骤。

点云数据中有可能存在噪声，采取一些滤波算法可以去除这些噪声。

而down-sampling是将点云数据按照一定比率进行降采样，这样可以减少计算和存储计算量，提高处理效率。

2.建立点云地图建立点云地图是指将某一时刻的点云数据处理后的数据进行融合处理，生成点云地图存储起来。

点云地图是激光雷达感知技术应用中常见的数据结构，是自动驾驶系统中的核心部分。

点云地图可以用于寻找路径规划和障碍物检测。

3.点云配准点云配准是将多个激光雷达获得的点云数据融合成一个点云地图的关键步骤。

点云配准分为静态配准和动态配准，静态配准是指只有静态障碍物的点云配准，而动态配准是指车辆、行人等随着时间移动的动态障碍物配准。

静态配准采用特征匹配、基于平面特征的方法等，在保证配准精度的同时可以减少配准计算的时间。

基于激光点云数据制作DEM的方法研究发表时间：2018-05-17T14:08:21.913Z 来源：《防护工程》2018年第1期作者：王笑赤郭立群王睿[导读] 利用点云数据能更好地反映地形地貌的真实形态，极大地提高了测绘产品生产工作效率和产品质量，LiDAR 技术及方法研究推广意义重大。

辽宁大连 116023 摘要：机载激光雷达(LiDAR)测量技术已经成为测取高精度空间数据的有效方法。

机载LiDAR的主动式遥感测量,对天气条件要求较低,获取的高时间分辨率与空间分辨率的点云数据能为高精度数字高程模型(DEM)的制作提供可靠的数据基础。

本文结合机载LiDAR技术应用于某市地理国情普查市情专项———高精度地表模型制作项目中，构建规则格网1：2000比例尺的高精度DEM模型。

关键词：激光点云；DEM；方法1DEM表达方法（1）离散点模型。

用一系列离散的测量点坐标描述地形起伏的方法。

由LIDAR点云滤波(去除地物点)后得到的离散点就可以表达地形的高低起伏，它是数字高程模型中最简单的方法。

（2）不规则三角网模型。

由一系列离散的地面点按照一定的规则生成的连续的，互不重叠的数据表达方式。

它不仅需要存储三维点坐标，还需要存储三角形之间的拓扑关系。

（3）规则格网模型。

规则格网DEM是指在X和Y方向上按等距离方式将地形表面划分成一系列规则格网单元，每个格网单元对应一个高程值，格网的高程值通过格网周围的地形采样点内插得到。

基于格网的表达方式在存储和操作方面既简单又有效，易于进行各种运算和操作。

（4）混合模型。

既采用不规则三角网，又采用规则格网的数据表达方法描述地形情况。

KrausandOtepka采用了一种TIN和规则格网混合的数据模型来表达复杂地形和简单地形。

离散点模型缺失数据间的拓扑关系，不利于数据的后续处理和分析;不规则三角网能较好的表达地形信息，但是其数据结构复杂，需要以较大的空间保持其拓扑信息。

混合模型虽然综合了规则格网和TIN的优缺点，在地形建模中具有较好的效果，但这一方法增加了模型复杂度。

车载激光雷达标定的方法与制作流程
1.收集标定数据：在进行激光雷达标定之前，需要收集一系列的标定数据。

这些数据通常来自于已经标定好的参考系统或者通过人工测量获得的真实环境数据。

标定数据包括激光雷达的三维点云数据以及对应的真实坐标信息。

2.数据预处理：收集到的激光雷达数据需要进行预处理，包括去除杂点、补全缺失数据等。

同时，还需要对激光雷达的内部参数进行估计，例如激光雷达的扫描频率、水平角度分辨率等。

3.选择标定模型：在进行标定之前，需要选择适合的标定模型。

常用的标定模型包括仿射模型、多项式模型、投影模型等。

选择合适的标定模型可以更好地拟合激光雷达的测量误差。

4.优化标定参数：标定的过程就是通过最小化标定误差来优化标定参数的过程。

采用优化算法，通过不断迭代调整标定参数，使得激光雷达的输出数据与真实环境的坐标之间的误差最小。

5.标定验证：标定完成后，需要对标定结果进行验证。

通常会将标定结果应用于实际的自动驾驶系统中，通过与参考系统或者实际环境进行比对，评估标定的效果。

需要注意的是，车载激光雷达标定是一个复杂且繁琐的过程，需要考虑到激光雷达的物理结构、系统误差以及环境因素等多个因素的影响。

因此，在进行标定之前，需要对车载激光雷达的工作原理和特性进行充分了解，并借助专业的标定工具和方法来提高标定的准确性和可靠性。
