点云数据处理与三维模型重构技术研究一、引言点云数据是由激光雷达或相机等感知设备采集的三维空间中的离散点集合,具有广泛的应用领域,如机器人导航、虚拟现实、三维建模等。
点云数据处理与三维模型重构技术是对点云数据进行分析和处理,从而实现三维场景的模型重建和可视化的关键技术。
二、点云数据处理技术1. 点云数据获取与清洗点云数据的获取可以通过激光雷达、相机等感知设备实时采集。
然而,由于感知设备本身的限制,数据中常常会包含一些无效的点、噪声点和异常点等。
因此,需对点云数据进行清洗和预处理,剔除无效、噪声和异常的点,从而提高后续处理的准确性和效率。
2. 点云数据配准与对齐在多次采集或不同感知设备采集的点云数据中,存在姿态不一致和坐标系统不同的问题。
因此,点云配准与对齐技术能够通过寻找匹配点,估计点云的姿态和转换关系,从而将不同数据源的点云数据融合在一起,形成一致的坐标系统。
3. 点云数据滤波与特征提取点云数据通常由大量的点组成,针对复杂场景和密集的点云数据,需要进行滤波处理,以减少数据量和去除噪声。
常见的点云滤波方法有体素滤波、统计滤波等。
在数据滤波之后,需要提取点云特征,如表面法线、曲率等,以进一步分析和描述场景。
4. 点云数据分割与识别点云数据的分割与识别能够将点云数据进行语义分类、目标检测和分割等操作,从而将点云数据划分为不同的部分。
常见的点云分割与识别方法有基于几何特征的方法、基于深度学习的方法等。
三、三维模型重构技术1. 网格生成与三角化通过点云数据处理,可以生成三维空间中场景的点云数据。
为了进一步实现场景的可视化和分析,需要将点云数据转换为三角化的网格模型。
网格生成与三角化技术可以将点云数据转换为由三角形组成的网格模型。
2. 模型拟合与重建模型拟合与重建技术可以基于点云数据,拟合出相应的曲面模型或几何模型。
常见的模型拟合与重建方法有最小二乘法、网格平滑方法等。
通过模型拟合与重建,可以实现对点云数据的表面重建和模型修复。

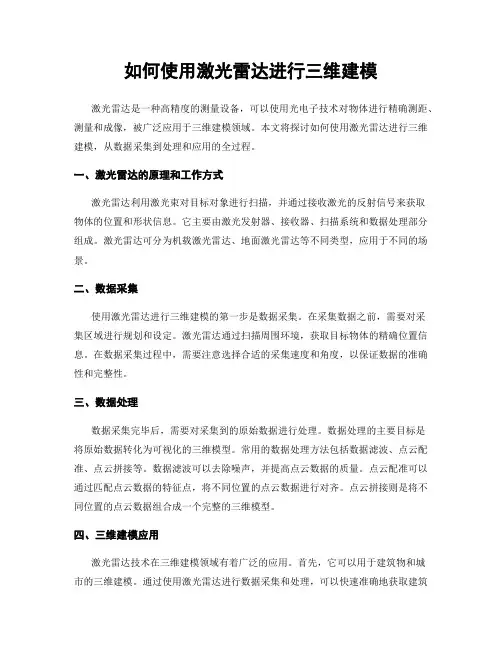

如何使用激光雷达进行三维建模激光雷达是一种高精度的测量设备,可以使用光电子技术对物体进行精确测距、测量和成像,被广泛应用于三维建模领域。
本文将探讨如何使用激光雷达进行三维建模,从数据采集到处理和应用的全过程。
一、激光雷达的原理和工作方式激光雷达利用激光束对目标对象进行扫描,并通过接收激光的反射信号来获取物体的位置和形状信息。
它主要由激光发射器、接收器、扫描系统和数据处理部分组成。
激光雷达可分为机载激光雷达、地面激光雷达等不同类型,应用于不同的场景。
二、数据采集使用激光雷达进行三维建模的第一步是数据采集。
在采集数据之前,需要对采集区域进行规划和设定。
激光雷达通过扫描周围环境,获取目标物体的精确位置信息。
在数据采集过程中,需要注意选择合适的采集速度和角度,以保证数据的准确性和完整性。
三、数据处理数据采集完毕后,需要对采集到的原始数据进行处理。
数据处理的主要目标是将原始数据转化为可视化的三维模型。
常用的数据处理方法包括数据滤波、点云配准、点云拼接等。
数据滤波可以去除噪声,并提高点云数据的质量。
点云配准可以通过匹配点云数据的特征点,将不同位置的点云数据进行对齐。
点云拼接则是将不同位置的点云数据组合成一个完整的三维模型。
四、三维建模应用激光雷达技术在三维建模领域有着广泛的应用。
首先,它可以用于建筑物和城市的三维建模。
通过使用激光雷达进行数据采集和处理,可以快速准确地获取建筑物和城市的三维信息,为城市规划和建设提供可靠的数据支持。
其次,激光雷达还可以应用于工业领域的三维建模。
通过对工业设备和工厂场景进行扫描,可以帮助企业进行设备管理、安全监测和生产优化。
此外,激光雷达还可以应用于航空、地质勘测、环境监测等领域。
五、激光雷达的发展趋势和挑战随着技术的不断进步,激光雷达在三维建模领域的应用前景越来越广阔。
目前,激光雷达的分辨率和精度还有待提高,成本也较高,限制了它的广泛应用。
未来,随着技术的进一步发展,激光雷达有望在分辨率、采集速度、成本等方面取得更多突破,实现更精确、高效、经济的三维建模。

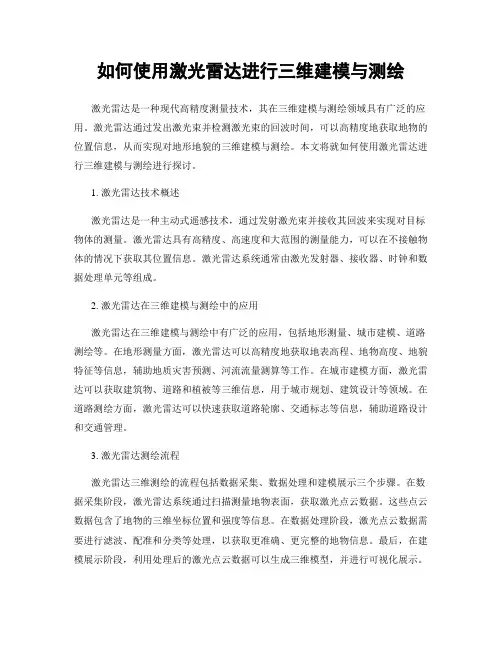

如何使用激光雷达进行三维建模与测绘激光雷达是一种现代高精度测量技术,其在三维建模与测绘领域具有广泛的应用。
激光雷达通过发出激光束并检测激光束的回波时间,可以高精度地获取地物的位置信息,从而实现对地形地貌的三维建模与测绘。
本文将就如何使用激光雷达进行三维建模与测绘进行探讨。
1. 激光雷达技术概述激光雷达是一种主动式遥感技术,通过发射激光束并接收其回波来实现对目标物体的测量。
激光雷达具有高精度、高速度和大范围的测量能力,可以在不接触物体的情况下获取其位置信息。
激光雷达系统通常由激光发射器、接收器、时钟和数据处理单元等组成。
2. 激光雷达在三维建模与测绘中的应用激光雷达在三维建模与测绘中有广泛的应用,包括地形测量、城市建模、道路测绘等。
在地形测量方面,激光雷达可以高精度地获取地表高程、地物高度、地貌特征等信息,辅助地质灾害预测、河流流量测算等工作。
在城市建模方面,激光雷达可以获取建筑物、道路和植被等三维信息,用于城市规划、建筑设计等领域。
在道路测绘方面,激光雷达可以快速获取道路轮廓、交通标志等信息,辅助道路设计和交通管理。
3. 激光雷达测绘流程激光雷达三维测绘的流程包括数据采集、数据处理和建模展示三个步骤。
在数据采集阶段,激光雷达系统通过扫描测量地物表面,获取激光点云数据。
这些点云数据包含了地物的三维坐标位置和强度等信息。
在数据处理阶段,激光点云数据需要进行滤波、配准和分类等处理,以获取更准确、更完整的地物信息。
最后,在建模展示阶段,利用处理后的激光点云数据可以生成三维模型,并进行可视化展示。
4. 激光雷达的优势和挑战激光雷达在三维建模与测绘中具有很多优势,例如高精度、大范围、高速度等。
激光雷达可以快速获取大面积的地物信息,大大提高了测绘效率。
然而,激光雷达也面临一些挑战,如数据处理的复杂性、设备成本的高昂等。
为了充分发挥激光雷达的优势,需要不断改进激光雷达技术和算法,并加强对激光雷达的应用培训和推广。

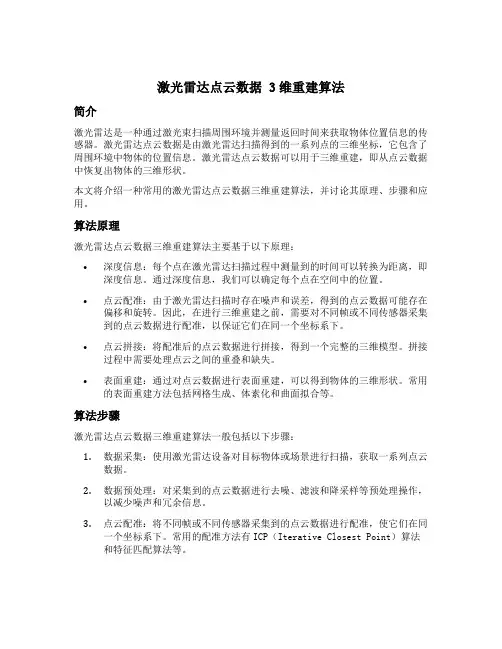

激光雷达点云数据 3维重建算法简介激光雷达是一种通过激光束扫描周围环境并测量返回时间来获取物体位置信息的传感器。
激光雷达点云数据是由激光雷达扫描得到的一系列点的三维坐标,它包含了周围环境中物体的位置信息。
激光雷达点云数据可以用于三维重建,即从点云数据中恢复出物体的三维形状。
本文将介绍一种常用的激光雷达点云数据三维重建算法,并讨论其原理、步骤和应用。
算法原理激光雷达点云数据三维重建算法主要基于以下原理:•深度信息:每个点在激光雷达扫描过程中测量到的时间可以转换为距离,即深度信息。
通过深度信息,我们可以确定每个点在空间中的位置。
•点云配准:由于激光雷达扫描时存在噪声和误差,得到的点云数据可能存在偏移和旋转。
因此,在进行三维重建之前,需要对不同帧或不同传感器采集到的点云数据进行配准,以保证它们在同一个坐标系下。
•点云拼接:将配准后的点云数据进行拼接,得到一个完整的三维模型。
拼接过程中需要处理点云之间的重叠和缺失。
•表面重建:通过对点云数据进行表面重建,可以得到物体的三维形状。
常用的表面重建方法包括网格生成、体素化和曲面拟合等。
算法步骤激光雷达点云数据三维重建算法一般包括以下步骤:1.数据采集:使用激光雷达设备对目标物体或场景进行扫描,获取一系列点云数据。
2.数据预处理:对采集到的点云数据进行去噪、滤波和降采样等预处理操作,以减少噪声和冗余信息。
3.点云配准:将不同帧或不同传感器采集到的点云数据进行配准,使它们在同一个坐标系下。
常用的配准方法有ICP(Iterative Closest Point)算法和特征匹配算法等。
4.点云拼接:将配准后的点云数据进行拼接,得到一个完整的三维模型。
拼接过程中需要处理点云之间的重叠和缺失,常用的方法有基于体素的拼接和基于特征的拼接等。
5.表面重建:通过对点云数据进行表面重建,得到物体的三维形状。
表面重建方法可以根据具体需求选择,常用的方法包括网格生成、体素化和曲面拟合等。

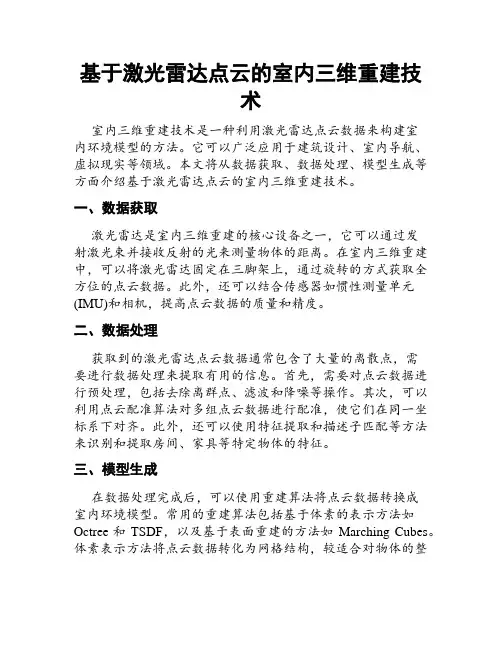

基于激光雷达点云的室内三维重建技术室内三维重建技术是一种利用激光雷达点云数据来构建室内环境模型的方法。
它可以广泛应用于建筑设计、室内导航、虚拟现实等领域。
本文将从数据获取、数据处理、模型生成等方面介绍基于激光雷达点云的室内三维重建技术。
一、数据获取激光雷达是室内三维重建的核心设备之一,它可以通过发射激光束并接收反射的光来测量物体的距离。
在室内三维重建中,可以将激光雷达固定在三脚架上,通过旋转的方式获取全方位的点云数据。
此外,还可以结合传感器如惯性测量单元(IMU)和相机,提高点云数据的质量和精度。
二、数据处理获取到的激光雷达点云数据通常包含了大量的离散点,需要进行数据处理来提取有用的信息。
首先,需要对点云数据进行预处理,包括去除离群点、滤波和降噪等操作。
其次,可以利用点云配准算法对多组点云数据进行配准,使它们在同一坐标系下对齐。
此外,还可以使用特征提取和描述子匹配等方法来识别和提取房间、家具等特定物体的特征。
三、模型生成在数据处理完成后,可以使用重建算法将点云数据转换成室内环境模型。
常用的重建算法包括基于体素的表示方法如Octree和TSDF,以及基于表面重建的方法如Marching Cubes。
体素表示方法将点云数据转化为网格结构,较适合对物体的整体形状重建。
而表面重建方法则通过连接点云数据中的点,生成连续的曲面模型。
在模型生成过程中,可以根据需求对模型进行分层和分区域的操作,以满足不同应用场景的需求。
例如,在室内导航中,可以根据房间的结构将模型进行分割,并构建导航图。
在虚拟现实中,可以进一步添加纹理和光照信息,提高模型的真实感。
四、应用场景基于激光雷达点云的室内三维重建技术在很多领域具有广泛应用。
首先,在建筑设计中,可以通过室内三维重建来提供建筑物的详细结构信息,帮助设计师进行室内布局、装修等方面的规划。
其次,在室内导航中,可以构建详细的室内环境模型,辅助人们进行定位和路径规划。
此外,室内三维重建技术还可以用于虚拟现实和增强现实中,提供逼真的室内场景,增强用户体验。

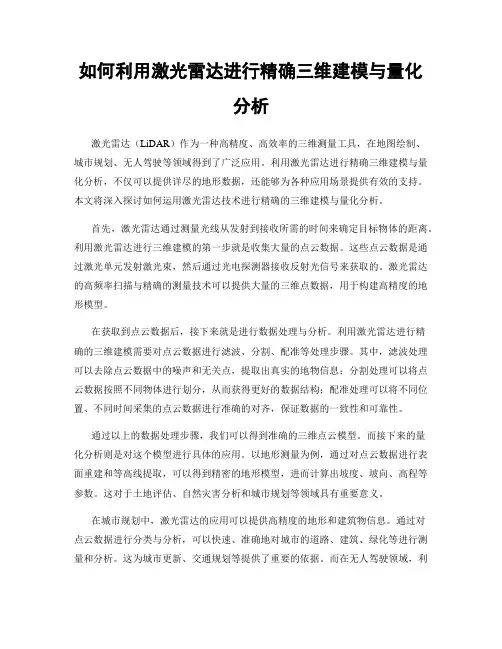

如何利用激光雷达进行精确三维建模与量化分析激光雷达(LiDAR)作为一种高精度、高效率的三维测量工具,在地图绘制、城市规划、无人驾驶等领域得到了广泛应用。
利用激光雷达进行精确三维建模与量化分析,不仅可以提供详尽的地形数据,还能够为各种应用场景提供有效的支持。
本文将深入探讨如何运用激光雷达技术进行精确的三维建模与量化分析。
首先,激光雷达通过测量光线从发射到接收所需的时间来确定目标物体的距离。
利用激光雷达进行三维建模的第一步就是收集大量的点云数据。
这些点云数据是通过激光单元发射激光束,然后通过光电探测器接收反射光信号来获取的。
激光雷达的高频率扫描与精确的测量技术可以提供大量的三维点数据,用于构建高精度的地形模型。
在获取到点云数据后,接下来就是进行数据处理与分析。
利用激光雷达进行精确的三维建模需要对点云数据进行滤波、分割、配准等处理步骤。
其中,滤波处理可以去除点云数据中的噪声和无关点,提取出真实的地物信息;分割处理可以将点云数据按照不同物体进行划分,从而获得更好的数据结构;配准处理可以将不同位置、不同时间采集的点云数据进行准确的对齐,保证数据的一致性和可靠性。
通过以上的数据处理步骤,我们可以得到准确的三维点云模型。
而接下来的量化分析则是对这个模型进行具体的应用。
以地形测量为例,通过对点云数据进行表面重建和等高线提取,可以得到精密的地形模型,进而计算出坡度、坡向、高程等参数。
这对于土地评估、自然灾害分析和城市规划等领域具有重要意义。
在城市规划中,激光雷达的应用可以提供高精度的地形和建筑物信息。
通过对点云数据进行分类与分析,可以快速、准确地对城市的道路、建筑、绿化等进行测量和分析。
这为城市更新、交通规划等提供了重要的依据。
而在无人驾驶领域,利用激光雷达可以实时获取车辆周围的点云数据,从而构建环境模型,并通过对模型的分析和识别来实现路径规划和障碍物避让等功能。
除了地形测量和城市规划,激光雷达还被广泛应用于农业、测绘、环境监测和工程施工等领域。

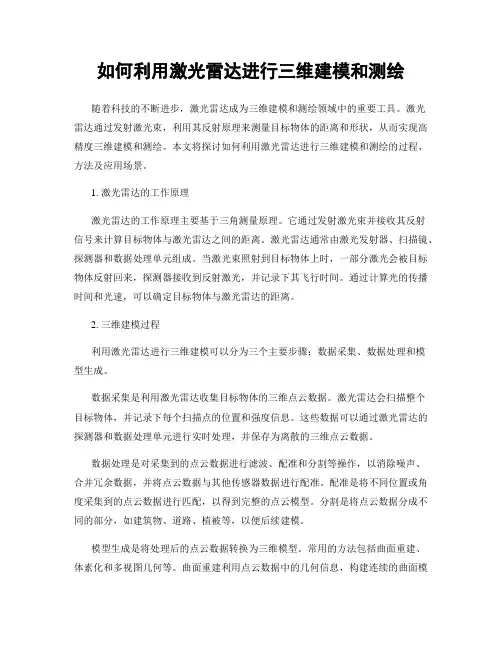

如何利用激光雷达进行三维建模和测绘随着科技的不断进步,激光雷达成为三维建模和测绘领域中的重要工具。
激光雷达通过发射激光束,利用其反射原理来测量目标物体的距离和形状,从而实现高精度三维建模和测绘。
本文将探讨如何利用激光雷达进行三维建模和测绘的过程、方法及应用场景。
1. 激光雷达的工作原理激光雷达的工作原理主要基于三角测量原理。
它通过发射激光束并接收其反射信号来计算目标物体与激光雷达之间的距离。
激光雷达通常由激光发射器、扫描镜、探测器和数据处理单元组成。
当激光束照射到目标物体上时,一部分激光会被目标物体反射回来,探测器接收到反射激光,并记录下其飞行时间。
通过计算光的传播时间和光速,可以确定目标物体与激光雷达的距离。
2. 三维建模过程利用激光雷达进行三维建模可以分为三个主要步骤:数据采集、数据处理和模型生成。
数据采集是利用激光雷达收集目标物体的三维点云数据。
激光雷达会扫描整个目标物体,并记录下每个扫描点的位置和强度信息。
这些数据可以通过激光雷达的探测器和数据处理单元进行实时处理,并保存为离散的三维点云数据。
数据处理是对采集到的点云数据进行滤波、配准和分割等操作,以消除噪声、合并冗余数据,并将点云数据与其他传感器数据进行配准。
配准是将不同位置或角度采集到的点云数据进行匹配,以得到完整的点云模型。
分割是将点云数据分成不同的部分,如建筑物、道路、植被等,以便后续建模。
模型生成是将处理后的点云数据转换为三维模型。
常用的方法包括曲面重建、体素化和多视图几何等。
曲面重建利用点云数据中的几何信息,构建连续的曲面模型。
体素化将点云数据转换为离散的三维体素网格,并通过填充体素来生成模型。
多视图几何利用多张图像或多组点云数据,通过匹配和融合来生成三维模型。
3. 激光雷达在测绘中的应用激光雷达在测绘领域有广泛的应用。
它可以用于制图、地形建模、建筑物检测等。
制图是激光雷达在测绘中最常见的应用之一。
激光雷达可以高精度地获取地面、建筑物、道路等物体的三维信息。
使用激光雷达进行三维建模的步骤和技巧激光雷达(laser scanner)是一种高精度的测量设备,可以通过测量物体的距离和角度来获取物体的形状和位置信息。
在三维建模领域中,激光雷达被广泛应用于建筑、景观、城市规划等方面。
本文将介绍使用激光雷达进行三维建模的步骤和技巧。
激光雷达是通过向目标物体发射激光束,并通过接收被反射回来的激光束来测量距离和角度的。
在进行三维建模时,首先需要选择合适的激光雷达设备。
通常,激光雷达设备分为两种类型:近距离激光雷达和远距离激光雷达。
近距离激光雷达适用于较小的室内空间,而远距离激光雷达适用于室外或较大的室内空间。
选择合适的设备后,进一步需要进行场地准备工作。
首先,需要确保待测区域的光照条件良好,以便激光雷达能够正常工作。
其次,需要清除待测区域中的障碍物,确保激光雷达可以顺利扫描到所有物体。
在实际操作中,使用激光雷达进行三维建模通常需要分为以下几个步骤:扫描、数据处理和建模。
首先是扫描阶段。
在这一阶段,操作人员需要将激光雷达设备定位并定向到待测区域。
通常,激光雷达设备需要通过三角定位或GPS定位来确定位置。
然后,操作人员开始进行扫描。
激光雷达会自动旋转并发射激光束,扫描整个待测区域。
扫描过程中,激光雷达设备会记录下每个激光束的反射时间和角度信息。
接下来是数据处理阶段。
在这一阶段,操作人员需要使用专业的激光雷达软件来处理扫描得到的数据。
首先,需要对采集到的数据进行过滤和配准。
由于扫描过程中可能存在噪声和误差,操作人员需要对数据进行滤波和校正,以提高数据的准确性和精度。
其次,需要对各个扫描点进行配准,将它们组合成一张完整的点云数据。
最后,可以根据需要对数据进行进一步处理,比如去除无关的物体或噪声点。
最后是建模阶段。
在这一阶段,操作人员需要使用专业的三维建模软件来将点云数据转化为三维模型。
首先,需要选择适当的建模方法和算法。
常见的建模方法包括三角网格建模、体素建模和曲面重建等。

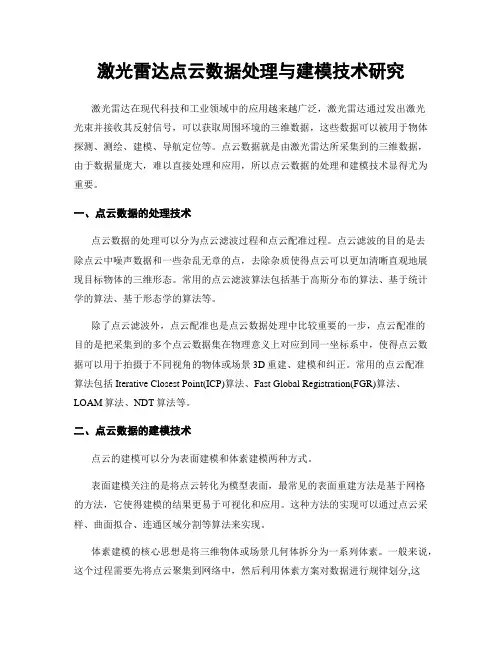

激光雷达点云数据处理与建模技术研究激光雷达在现代科技和工业领域中的应用越来越广泛,激光雷达通过发出激光光束并接收其反射信号,可以获取周围环境的三维数据,这些数据可以被用于物体探测、测绘、建模、导航定位等。
点云数据就是由激光雷达所采集到的三维数据,由于数据量庞大,难以直接处理和应用,所以点云数据的处理和建模技术显得尤为重要。
一、点云数据的处理技术点云数据的处理可以分为点云滤波过程和点云配准过程。
点云滤波的目的是去除点云中噪声数据和一些杂乱无章的点,去除杂质使得点云可以更加清晰直观地展现目标物体的三维形态。
常用的点云滤波算法包括基于高斯分布的算法、基于统计学的算法、基于形态学的算法等。
除了点云滤波外,点云配准也是点云数据处理中比较重要的一步,点云配准的目的是把采集到的多个点云数据集在物理意义上对应到同一坐标系中,使得点云数据可以用于拍摄于不同视角的物体或场景3D重建、建模和纠正。
常用的点云配准算法包括Iterative Closest Point(ICP)算法、Fast Global Registration(FGR)算法、LOAM算法、NDT算法等。
二、点云数据的建模技术点云的建模可以分为表面建模和体素建模两种方式。
表面建模关注的是将点云转化为模型表面,最常见的表面重建方法是基于网格的方法,它使得建模的结果更易于可视化和应用。
这种方法的实现可以通过点云采样、曲面拟合、连通区域分割等算法来实现。
体素建模的核心思想是将三维物体或场景几何体拆分为一系列体素。
一般来说,这个过程需要先将点云聚集到网络中,然后利用体素方案对数据进行规律划分,这个过程中常见的三角化算法包括了欧拉角度变换,八叉树、自适应线条分割。
最终产生的模型形态更加真实、详细且方便后续的分析研究与应用。
三、点云数据处理与建模技术的应用点云数据处理与建模技术在3D重建、自动驾驶、虚拟现实、航空、农业等领域具有着广泛的应用。
在3D重建领域,点云可以用于三维物体或场景的快速建模与重建。

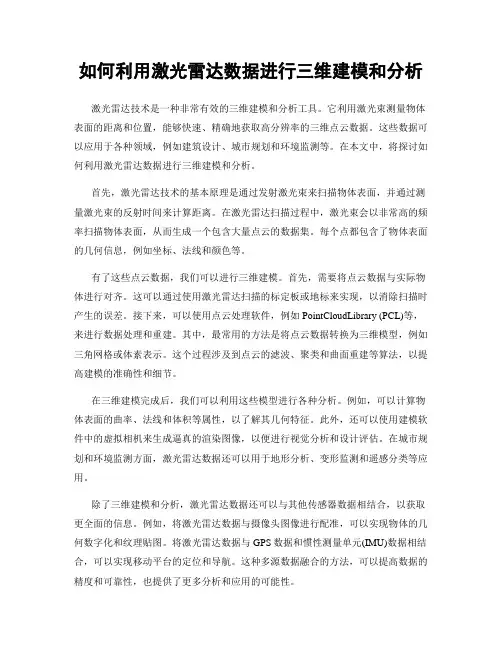

如何利用激光雷达数据进行三维建模和分析激光雷达技术是一种非常有效的三维建模和分析工具。
它利用激光束测量物体表面的距离和位置,能够快速、精确地获取高分辨率的三维点云数据。
这些数据可以应用于各种领域,例如建筑设计、城市规划和环境监测等。
在本文中,将探讨如何利用激光雷达数据进行三维建模和分析。
首先,激光雷达技术的基本原理是通过发射激光束来扫描物体表面,并通过测量激光束的反射时间来计算距离。
在激光雷达扫描过程中,激光束会以非常高的频率扫描物体表面,从而生成一个包含大量点云的数据集。
每个点都包含了物体表面的几何信息,例如坐标、法线和颜色等。
有了这些点云数据,我们可以进行三维建模。
首先,需要将点云数据与实际物体进行对齐。
这可以通过使用激光雷达扫描的标定板或地标来实现,以消除扫描时产生的误差。
接下来,可以使用点云处理软件,例如PointCloudLibrary (PCL)等,来进行数据处理和重建。
其中,最常用的方法是将点云数据转换为三维模型,例如三角网格或体素表示。
这个过程涉及到点云的滤波、聚类和曲面重建等算法,以提高建模的准确性和细节。
在三维建模完成后,我们可以利用这些模型进行各种分析。
例如,可以计算物体表面的曲率、法线和体积等属性,以了解其几何特征。
此外,还可以使用建模软件中的虚拟相机来生成逼真的渲染图像,以便进行视觉分析和设计评估。
在城市规划和环境监测方面,激光雷达数据还可以用于地形分析、变形监测和遥感分类等应用。
除了三维建模和分析,激光雷达数据还可以与其他传感器数据相结合,以获取更全面的信息。
例如,将激光雷达数据与摄像头图像进行配准,可以实现物体的几何数字化和纹理贴图。
将激光雷达数据与GPS数据和惯性测量单元(IMU)数据相结合,可以实现移动平台的定位和导航。
这种多源数据融合的方法,可以提高数据的精度和可靠性,也提供了更多分析和应用的可能性。
尽管激光雷达技术在三维建模和分析领域具有巨大的潜力,但在实际应用中仍然面临一些挑战。
使用激光雷达进行三维建模的技术原理与方法近年来,随着科技的不断发展与进步,激光雷达技术广泛应用于各个领域,其中三维建模是最为重要的一个应用之一。
本文将介绍使用激光雷达进行三维建模的技术原理与方法。
一、激光雷达的基本原理激光雷达是一种将激光束发射到目标上,然后根据反射回来的激光束来测量物体位置和形状的仪器。
它主要由激光发射器、接收器、扫描机构和计算设备组成。
激光雷达的工作原理是利用光的散射和反射原理。
当激光束照射到物体上时,一部分激光会被物体吸收,而另一部分激光会被反射回来。
接收器接收到反射回来的激光信号后,通过计算时间差来确定物体与激光雷达的距离。
二、三维建模的基本原理三维建模是通过获取现实世界物体的三维空间信息并将其转化为计算机可以处理的模型。
使用激光雷达进行三维建模的基本原理就是通过激光雷达扫描目标物体,然后根据接收到的激光信号生成点云数据,最后利用点云数据构建三维模型。
三、使用激光雷达进行三维建模的方法1. 数据采集使用激光雷达进行三维建模的第一步就是数据采集。
通常情况下,激光雷达会通过旋转扫描机构将激光束发射到周围环境中。
激光雷达发射的激光束会在与物体碰撞时被反射回来,接收器接收到反射回来的信号后记录下相应的位置和时间信息。
通过扫描机构的旋转,可以采集到物体周围的三维点云数据。
2. 点云数据处理采集到的点云数据通常以大量的XYZ坐标来表示。
为了得到更精确的模型,我们需要对点云数据进行处理。
常见的处理方式包括点云滤波、去噪和配准等。
点云滤波可以去除噪点和无效点,提高数据的质量。
去噪处理可以通过降低点云密度和去除孤立点等方式来减少噪声。
配准是将多个扫描位置的点云数据进行对齐,使得整个模型更加完整。
3. 三维模型构建点云数据处理完成后,我们可以通过三角化或者体素网格化等方法来构建三维模型。
三角化是将点云数据通过三角形网格来表示物体的表面。
而体素网格化则是将点云数据转换为立方体网格,在每个立方体中表示物体的特征。
如何使用激光雷达测绘技术进行三维建模与分析激光雷达测绘技术的应用在当今的建筑与工程领域中变得越来越重要。
借助激光雷达测量技术,我们可以快速而准确地获取三维空间中的数据,进行建模与分析。
本文将探讨如何使用激光雷达测绘技术进行三维建模与分析,并探讨其中的优缺点。
1. 简介激光雷达测绘技术是一种通过向目标物体发射激光脉冲并测量其返回时间来获取距离与位置信息的技术。
通过扫描激光束,激光雷达可以获得大量离散的点云数据,再利用这些点云数据可以进行三维建模与分析。
2. 数据采集使用激光雷达进行三维建模的第一步是数据采集。
激光雷达装置通常被安装在无人机、车辆、船只或三脚架上,通过旋转或移动激光雷达设备,可以获取目标物体的所有可见表面的点云数据。
数据采集过程中,设备可以通过GPS定位以获取目标物体在地理坐标系中的位置,这为后续数据处理提供了基础。
3. 数据处理激光雷达数据的处理是进行三维建模的关键步骤之一。
通过对采集到的海量点云数据进行滤波、配准和分割等处理,可以得到高质量的点云数据集。
滤波可以去除噪声点,配准可以将不同视角的点云数据融合在一起,分割则可以将点云数据分为不同的部分,比如建筑物和地面等。
4. 三维建模激光雷达测绘技术的一个重要应用就是三维建模。
通过将处理后的点云数据转化为三维模型,可以准确地反映目标物体的形状、结构和细节。
三维建模可以用于建筑物、道路、城市等场景的重建,有助于工程设计、规划和管理。
5. 数据分析除了三维建模,激光雷达测绘技术还可以进行数据分析。
通过对点云数据进行分析,可以提取目标物体的特征,比如体积、高度和形状等。
这些特征可以用于评估目标物体的稳定性、安全性和健康状态等。
激光雷达还可以用于物体的位移监测和变形分析等。
6. 优缺点激光雷达测绘技术具有许多优点。
首先,它具有高精度和高分辨率,能够获取非常详细的点云数据。
其次,它可以进行非接触式测量,无需直接接触目标物体即可进行测量,减少了测量过程中的损耗和危险。
如何使用激光雷达进行三维建模和地物提取激光雷达作为一种高精度测量工具,广泛应用于三维建模和地物提取领域。
它利用激光束对目标进行扫描和测量,通过测量点云数据来实现对地物进行三维重建和特征提取。
本文将从激光雷达的原理、数据获取、数据处理和应用实例等方面进行介绍。
激光雷达是一种主动远程测量设备,利用一个或多个激光发射器发射激光束,然后测量被照射目标上反射回来的光信号。
通过测量光的时间飞行,可以计算出目标与激光雷达之间的距离。
激光雷达可以通过旋转或扫描方式,获得目标在水平和垂直方向上的三维坐标信息,从而实现对物体的三维建模。
数据获取是激光雷达三维建模的第一步。
通常,激光雷达通过扫描模式对目标进行测量。
扫描模式可以分为机械扫描和电子扫描两种。
机械扫描是指通过旋转反射镜或整个仪器本身进行扫描,将激光束照射到不同方向上的目标上。
电子扫描是指通过调节激光束的方向和角度,实现对目标的扫描。
两种扫描模式都可以获得目标的三维坐标信息,但机械扫描方式通常速度较慢,而电子扫描方式可以实现快速获取大量数据。
得到的数据是以点云的形式存储的,每个点都包含了坐标和强度信息。
点云数据的密度和分辨率对于三维建模和地物提取具有重要影响。
通常情况下,激光雷达可以获得大量的点云数据,但数据密度和分辨率是不均匀的。
在进行建模和提取之前,需要对点云数据进行处理和滤波,以去除噪声和冗余信息,同时保留有用的地物特征。
数据处理是激光雷达三维建模的关键步骤。
常见的数据处理方法包括点云配准、特征提取、面元生成和纹理映射等。
点云配准是将不同位置或不同时间获取的点云数据进行匹配,以实现全局一致的三维重建。
特征提取是通过分析点云数据,提取出目标的形状、边缘和几何特征,以用于后续的建模和分析。
面元生成是将点云数据转化为平面、曲面或体素等形状的表面表示,以实现更直观的三维显示和分析。
纹理映射是将图像数据与点云数据进行融合,以增加建模的细节和真实感。
激光雷达的三维建模和地物提取在许多领域都有广泛的应用。
激光雷达点云数据 3维重建算法
激光雷达点云数据的三维重建算法是指通过激光雷达扫描物体或环境获得的点云数据,以及针对该数据的算法,将其转化为三维模型或场景的过程。
常用的激光雷达点云数据三维重建算法包括:
1. 分割算法:通过区分点云中的不同对象或物体,将点云数据分割为不同的部分。
常见的分割算法包括欧几里得聚类(Euclidean clustering)、基于曲面分割(Segmentation based on surface)、基于形状特征的分割等。
2. 点云配准算法:通过将多个不同位置或角度的点云数据配准在一起,获得完整的三维模型或场景。
常用的点云配准算法包括迭代最近点(Iterative Closest Point, ICP)、地面点云去除、平移和旋转矫正等。
3. 表面重建算法:通过点云数据生成三维曲面模型。
常见的表面重建算法包括基于三角网格的重建算法、基于边界表示的重建算法、基于体素表示的重建算法等。
4. 深度学习算法:近年来,深度学习算法在激光雷达点云数据三维重建中也有较大的应用。
例如,基于神经网络的点云重建算法、基于生成对抗网络(GAN)的点云重建算法等。
以上仅列举了一些常见的方法,实际应用中还有很多其他的算
法和技术可以实现激光雷达点云数据的三维重建。
具体使用哪种算法,需要根据具体的应用场景和需求来选择。
基于激光雷达的三维点云重建技术研究近年来,基于激光雷达的三维点云重建技术受到了越来越多的关注。
该技术利用激光雷达扫描周围环境,获取大量点云数据,通过计算和处理这些数据,可以实现高精度、高效率的三维模型重建。
本文将从技术原理、应用场景和发展前景三个方面探讨该技术的相关内容。
一、技术原理基于激光雷达的三维点云重建技术的关键在于点云数据的获取和处理。
激光雷达通过扫描环境,可以获取到物体表面的坐标、形状和颜色等信息,这些信息以点的形式呈现,构成了点云数据。
点云数据中每个点都有自己的坐标、颜色等属性,形成了一个具有空间位置关系的数据集。
点云数据需要经过多次的数据处理才能生成三维模型。
首先,需要对点云数据进行滤波处理,去除噪声和无用数据,保留需要的特征点。
接着,需要对点云数据进行配准,将不同视角下的点云数据进行匹配,生成一个完整的三维模型。
最后,可以通过三角化等算法将点云数据转化为三角网格,生成可供渲染和可视化的三维模型。
二、应用场景基于激光雷达的三维点云重建技术在许多领域都有广泛的应用。
例如,该技术可以用于建筑物、桥梁、道路等基础设施的三维建模。
对于传统的建筑物测量和图纸设计,需要人工进行测量和绘制,费时费力且容易出错。
而基于激光雷达的三维点云重建技术可以实现快速、准确、无损的三维数据采集和重建,大大提高了工作效率和精度。
此外,该技术还可以应用于城市规划、地质勘探、环境监测等领域。
例如,可以通过激光雷达扫描城市建筑物和道路等环境信息,实现高精度的城市建模和交通路线规划。
在地质勘探中,可以利用激光雷达获取地表和地下的三维信息,帮助研究人员更准确地了解地下结构和地貌变化,提高勘探效率和安全性。
在环境监测中,可以利用激光雷达扫描森林、河流、湖泊等自然环境,实现高密度的点云数据采集和环境变化监测。
三、发展前景随着数字化技术的不断发展和应用,基于激光雷达的三维点云重建技术也将迎来更广阔的发展前景。
首先,该技术可以与人工智能、云计算等技术相结合,实现更高效、更准确的数据处理和分析。
如何使用激光雷达进行三维建模和变形监测的流程和方法激光雷达技术在近年来得到了广泛的应用和研究,其中包括在三维建模和变形监测领域的应用。
本文将探讨如何利用激光雷达进行三维建模和变形监测的流程和方法。
激光雷达技术是一种通过测量激光波束在目标物体上的反射时间来实现距离测量的技术。
它可以高精度地获取目标物体的空间位置信息,并将其转化为点云数据。
基于这些点云数据,我们可以实现三维建模和变形监测。
首先,进行三维建模需要进行前期准备工作。
这包括确定建模区域、选择合适的激光雷达设备、确定扫描参数等。
建模区域应包括我们感兴趣的目标物体以及周围环境。
选择合适的激光雷达设备需要考虑测距精度、扫描速度、激光功率等因素。
确定扫描参数包括扫描角度范围、扫描密度、扫描周期等。
这些准备工作的质量将直接影响后续的建模效果。
接着,我们需要通过激光雷达设备进行扫描。
在扫描过程中,激光雷达会发射一束激光波束,照射到目标物体上,并接收其反射回来的激光信号。
通过计算激光信号的到达时间,我们可以得到目标物体上各个点的距离信息。
将这些距离信息转化为点云数据,即可得到目标物体的表面形貌。
扫描过程中,我们需要保证激光雷达设备的稳定性,以及扫描的完整性和准确性。
此外,为了获取更高的分辨率和密度,我们可以采用多次扫描并进行数据融合的方法。
完成扫描后,我们得到了目标物体的点云数据,接下来需要对这些数据进行处理和分析。
首先,我们可以对点云数据进行滤波和去噪处理,以去除扫描过程中产生的异常点和噪声。
然后,可以利用点云数据进行三维重建。
常见的方法包括点云配准、表面重建等。
点云配准是将多个扫描得到的点云数据进行对齐,获得完整的三维点云模型。
而表面重建则是基于点云数据,通过插值等方法恢复出目标物体的表面形状。
这些处理和分析过程需要借助计算机图形学和计算机视觉等领域的技术。
除了三维建模,激光雷达也可用于变形监测。
变形监测是指通过定期测量和比较目标物体在不同时间点上的形状和位置变化,以评估其稳定性和运动状态。
使用激光雷达进行三维建模的方法与技巧在当今科技日新月异的时代,激光雷达(Lidar)作为一种高精度、高效率的三维感知技术,被广泛应用于地图制作、建筑设计、无人驾驶等领域。
它通过发射激光束并测量其回波时间和强度来获取点云数据,通过对这些数据的处理可以实现精确的三维建模。
本文将介绍使用激光雷达进行三维建模的方法与技巧。
一、选择适当的设备和参数在进行三维建模之前,我们需先选择适合的激光雷达设备和参数。
设备的选择应根据项目的需求进行,考虑到测距范围、角分辨率、点云密度等因素。
较新型号的激光雷达设备通常具有更高的性能,但价格较高,需根据实际需求进行合理选择。
而参数的设定则要根据测量的目标进行调整,包括激光频率、激光能量等。
二、优化测量环境在进行激光雷达扫描时,测量环境的优化对于获得高质量的点云数据至关重要。
首先,要去除或减少遮挡物,这些遮挡物会阻碍激光束的传输和接收。
其次,要考虑光照条件,光线充足的环境更有利于激光雷达的测量。
此外,避免强光照射到接收器上,以免干扰激光雷达的正常工作。
三、基于点云数据的预处理激光雷达获取的数据是以点云的形式存在的,在进行三维建模之前,通常需要对点云数据进行预处理。
预处理的目标是去除噪点、平滑曲面、提取特征等。
常用的预处理方法包括滤波、网格化和采样等。
滤波可以去除异常点和离群点,提高点云数据的质量;网格化可以将离散的点云数据转化为规则的网格数据;采样可以降低点云数据的密度,减少处理的复杂性。
四、利用特征提取进行建模在获取了高质量的点云数据之后,可以利用特征提取的方法来进行建模。
特征提取是根据点云数据中的几何信息来识别和提取出具有代表性的特征,例如边缘、平面等。
常用的特征提取算法包括基于强度的、基于几何形状的和基于统计分析的方法。
在选择特征提取算法时,要根据实际需求和点云数据的特点进行选择,以提高建模的准确性和效率。
五、建立三维模型在进行特征提取之后,可以根据提取到的特征进行三维模型的建立。
