机载激光雷达数据获取规范讲义

激光雷达的数据采集原理主要基于激光测距技术。

激光雷达是一种利用激光进行测距的设备，通过发射激光束，并接收由目标物体反射回来的激光信号，可以计算出激光信号从发射到接收的时间，从而推算出目标的距离。

激光雷达通常被用于感知周围环境中的物体，包括但不限于车辆、行人和其他障碍物。

数据采集的过程主要涉及以下几个步骤：1. 硬件准备：激光雷达设备通常包括一个或多个激光发射器和一个接收器阵列。

这些设备被安装在车辆或其他移动设备上，以便能够覆盖周围环境。

2. 发射激光：激光雷达设备发射激光脉冲，这些脉冲被发送到周围环境中的物体上。

3. 反射回的信号接收：当激光脉冲遇到目标物体时，它会反弹回来，被激光雷达设备的接收器接收。

4. 数据处理：接收器将接收到的信号发送到数据处理系统，该系统会测量激光脉冲从发射到接收的时间，并据此计算出目标的距离。

此外，激光雷达通常还提供其他信息，如目标的方位角、俯仰角和速度等。

5. 传输和存储：数据处理系统将收集到的数据传输到存储设备中，以便后续分析和使用。

激光雷达的数据采集原理具有一些关键优势。

首先，激光雷达的精度非常高，能够提供厘米级的距离测量结果。

其次，由于其工作原理是基于激光脉冲的反射，因此对环境的适应性较强，可以在各种天气和光照条件下工作。

此外，激光雷达还可以同时检测多个目标，并区分不同的物体，这对于自动驾驶等应用非常重要。

然而，激光雷达也存在一些限制。

例如，由于其工作原理是基于激光，因此可能会对人的眼睛造成伤害，需要在安全的环境下使用。

此外，激光雷达的成本相对较高，且在某些应用场景下（如低空飞行器）可能受到激光束发散的限制。

因此，在选择使用激光雷达时，需要根据具体的应用场景和需求进行权衡。

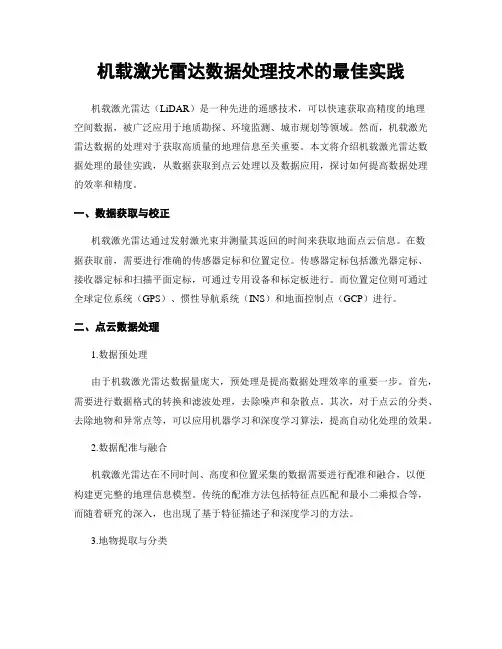

机载激光雷达数据处理技术的最佳实践机载激光雷达（LiDAR）是一种先进的遥感技术，可以快速获取高精度的地理空间数据，被广泛应用于地质勘探、环境监测、城市规划等领域。

然而，机载激光雷达数据的处理对于获取高质量的地理信息至关重要。

本文将介绍机载激光雷达数据处理的最佳实践，从数据获取到点云处理以及数据应用，探讨如何提高数据处理的效率和精度。

一、数据获取与校正机载激光雷达通过发射激光束并测量其返回的时间来获取地面点云信息。

在数据获取前，需要进行准确的传感器定标和位置定位。

传感器定标包括激光器定标、接收器定标和扫描平面定标，可通过专用设备和标定板进行。

而位置定位则可通过全球定位系统（GPS）、惯性导航系统（INS）和地面控制点（GCP）进行。

二、点云数据处理1.数据预处理由于机载激光雷达数据量庞大，预处理是提高数据处理效率的重要一步。

首先，需要进行数据格式的转换和滤波处理，去除噪声和杂散点。

其次，对于点云的分类、去除地物和异常点等，可以应用机器学习和深度学习算法，提高自动化处理的效果。

2.数据配准与融合机载激光雷达在不同时间、高度和位置采集的数据需要进行配准和融合，以便构建更完整的地理信息模型。

传统的配准方法包括特征点匹配和最小二乘拟合等，而随着研究的深入，也出现了基于特征描述子和深度学习的方法。

3.地物提取与分类机载激光雷达数据处理的一个重要任务是提取地物信息，并进行分类。

地物提取主要包括地面提取和非地面提取。

地面提取可通过高度阈值或分割算法实现，而非地面点云则可以进行聚类和特征提取，进而进行分类。

4.地理信息模型构建机载激光雷达数据处理的最终目标是构建精确的地理信息模型。

地理信息模型包括数字地面模型（DEM）、数字地面高程模型（DSM）和三维建筑物模型等。

通过数据处理和算法优化，可以精确提取地物的形状、高度和纹理等属性，为后续应用提供基础数据。

三、数据应用机载激光雷达数据处理后，可以应用于各个领域，为决策和规划提供有力支持。

测绘技术中的车载激光雷达原理与数据处理方法详解车载激光雷达（Mobile LiDAR）作为一种新兴的测绘技术，以其高精度、高效率的特点，在地理信息、城市规划、交通管理等领域得到了广泛应用。

本文将详细介绍车载激光雷达的原理以及相关的数据处理方法。

一、激光雷达原理激光雷达利用激光束对目标进行扫描，通过测量激光束的往返时间和方向来获取目标的三维坐标信息。

车载激光雷达由激光器、接收器、扫描镜头和数据处理系统等部件组成。

1. 激光器：激光器产生高能量的激光束，通常采用固态激光器或半导体激光器。

2. 接收器：接收器接收激光束反射回来的信号，通常采用高灵敏度的光电探测器。

3. 扫描镜头：扫描镜头通过旋转或振动将激光束聚焦在不同方向上，实现对目标的全面扫描。

4. 数据处理系统：数据处理系统将接收到的激光点云数据进行坐标转换、滤波、配准等处理，生成三维点云模型。

二、数据处理方法车载激光雷达获取的点云数据量庞大，如何高效地处理这些数据成为了一个关键问题。

以下介绍几种常见的数据处理方法。

1. 数据滤波：由于车载激光雷达工作环境复杂，可能受到树木、电线等干扰，导致点云数据中存在噪点。

常用的数据滤波方法有高度阈值滤波、曲率滤波等，可以去除噪点，提高数据的精度和稳定性。

2. 地面提取：在车载激光雷达的应用中，往往需要提取地面信息，例如用于数字地图、道路设计等。

地面提取方法通常利用点云数据的高度信息，结合地形特征进行分析，通过平面拟合或者分割算法提取地面点。

3. 物体识别：车载激光雷达可以对道路上的物体进行自动识别，例如车辆、行人等。

物体识别方法往往基于机器学习或深度学习技术，通过对点云数据进行特征提取和分类，实现对不同物体的准确识别和定位。

4. 三维重建：车载激光雷达可以将获取的点云数据进行三维重建，生成真实世界的模型。

三维重建方法通常利用基于体素的体素网格分割算法，在处理大规模点云数据时具有较高的效率和精度。

5. 室内定位：车载激光雷达不仅可以在室外环境中使用，也可以应用于室内定位。

第四讲机载LiDAR数据获取重要参数主要内容LiDAR数据获取重要参数——与LiDAR系统性能、数据质量相关的参数关系式或计算公式；——是进行激光遥感系统选择及航线设计的重要依据！⏹（1）瞬时视场角⏹（2）视场角⏹（3）脉冲频率⏹（4）扫描频率⏹（5）垂直分辨率⏹（6）最大飞行高度（最大量测距离）⏹（7）最小飞行高度⏹（8）激光脚点光斑的特性（9）扫描带宽（10）每条扫描带上的激光脚点数（11）激光脚点间距（12）必须航线数（13）实际量测面积（14）激光脚点密度（15）发射及接收激光束间隔内的飞行距离参数类型又称激光发散角，是指激光束发射时其发散的角度。

瞬时视场角的大小取决于激光的衍射（diffraction），是发射孔径D和激光波长λ的函数。

瞬时视场角（instantaneous field of view ，IFOV ）DIFOV λ44.2=由上式，可以计算得到IFOV =0.026 mrad 。

瞬时视场角的单位一般为毫弧（mrad ），Leica ALS50II 的瞬时视场角为0.22/0.15 毫弧。

nm1064=λcmD 10=算例：视场角（Field Of View，FOV）激光束的扫描角，指激光束通过扫描装置所能达到的最大角度范围。

早期LiDAR系统的扫描角一般较小，大约在30度，目前比较先进的LiDAR系统的扫描角都在60度-75度左右，基本能够达到航摄像机的视场角度范围。

脉冲频率单位时间内激光器所能够发射的激光束数量。

并不是脉冲频率越大越好，过于密集的激光脚点会带来大量的冗余数据，影响数据处理的效率和效果。

扫描频率扫描频率指线扫描方式，每秒钟所扫描的行数，即扫描镜每秒钟摆动的周期。

很明显，扫描频率越大，每秒钟的扫描线就越多扫描频率小扫描频率大脉冲通过的路径上所能够区分不同目标间的最小距离。

垂直分辨率若脉冲宽度为10ns ，则在一个脉冲宽度内，不同目标距离至少为1.5m ，其回波能量才可能经接收器检出，并区别开来。

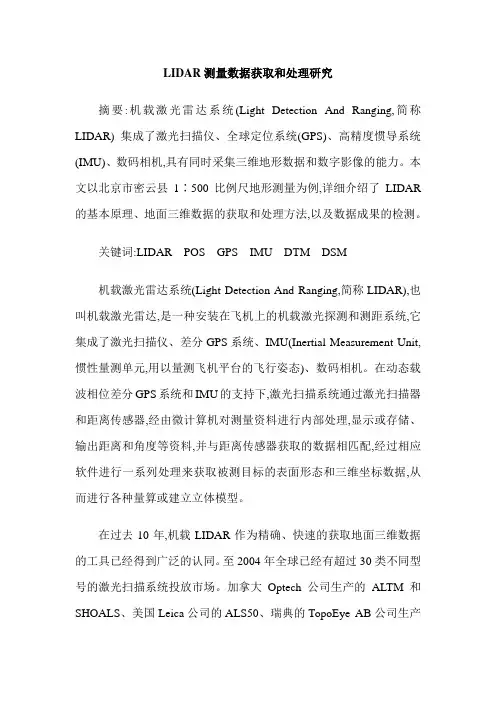

LIDAR测量数据获取和处理研究摘要:机载激光雷达系统(Light Detection And Ranging,简称LIDAR) 集成了激光扫描仪、全球定位系统(GPS)、高精度惯导系统(IMU)、数码相机,具有同时采集三维地形数据和数字影像的能力。

本文以北京市密云县1∶500比例尺地形测量为例,详细介绍了LIDAR 的基本原理、地面三维数据的获取和处理方法,以及数据成果的检测。

关键词:LIDAR POS GPS IMU DTM DSM机载激光雷达系统(Light Detection And Ranging,简称LIDAR),也叫机载激光雷达,是一种安装在飞机上的机载激光探测和测距系统,它集成了激光扫描仪、差分GPS系统、IMU(Inertial Measurement Unit,惯性量测单元,用以量测飞机平台的飞行姿态)、数码相机。

在动态载波相位差分GPS系统和IMU的支持下,激光扫描系统通过激光扫描器和距离传感器,经由微计算机对测量资料进行内部处理,显示或存储、输出距离和角度等资料,并与距离传感器获取的数据相匹配,经过相应软件进行一系列处理来获取被测目标的表面形态和三维坐标数据,从而进行各种量算或建立立体模型。

在过去10年,机载LIDAR作为精确、快速的获取地面三维数据的工具已经得到广泛的认同。

至2004年全球已经有超过30类不同型号的激光扫描系统投放市场。

加拿大Optech公司生产的ALTM和SHOALS、美国Leica公司的ALS50、瑞典的TopoEye AB公司生产的TopEye、德国IGI公司的LiteMapper、法国Toposys公司的Falcon Ⅱ等是当前较成熟的商业系统。

本文以北京市密云县1:500比例尺地形测量为例,主要介绍机载LIDAR基本原理、地面三维数据的获取和处理方法,以及数据的应用。

1 LIDAR数据获取的基本原理当机载LIDAR航摄飞行时,激光扫描仪发射、接收激光束,对地面进行线状扫描,与此同时,动态GPS系统确定传感器的空间位置(经纬度),IMU测量飞机的实时姿态数据,即滚动、仰俯和航偏角。

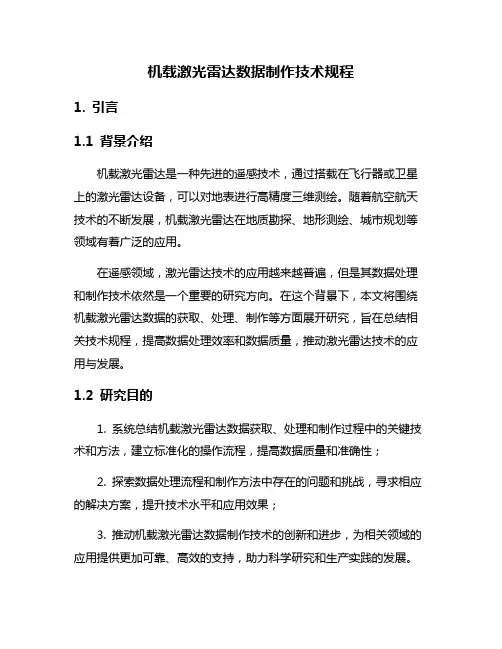

机载激光雷达数据制作技术规程1. 引言1.1 背景介绍机载激光雷达是一种先进的遥感技术，通过搭载在飞行器或卫星上的激光雷达设备，可以对地表进行高精度三维测绘。

随着航空航天技术的不断发展，机载激光雷达在地质勘探、地形测绘、城市规划等领域有着广泛的应用。

在遥感领域，激光雷达技术的应用越来越普遍，但是其数据处理和制作技术依然是一个重要的研究方向。

在这个背景下，本文将围绕机载激光雷达数据的获取、处理、制作等方面展开研究，旨在总结相关技术规程，提高数据处理效率和数据质量，推动激光雷达技术的应用与发展。

1.2 研究目的1. 系统总结机载激光雷达数据获取、处理和制作过程中的关键技术和方法，建立标准化的操作流程，提高数据质量和准确性；2. 探索数据处理流程和制作方法中存在的问题和挑战，寻求相应的解决方案，提升技术水平和应用效果；3. 推动机载激光雷达数据制作技术的创新和进步，为相关领域的应用提供更加可靠、高效的支持，助力科学研究和生产实践的发展。

1.3 研究意义机载激光雷达数据制作技术在遥感领域具有重要的应用价值和广阔的发展前景。

其研究意义主要体现在以下几个方面：机载激光雷达技术在地理信息领域具有广泛的应用，可以实现高精度的地形测量和地物识别。

通过对机载激光雷达数据进行有效的处理和制作，可以为城市规划、土地利用、资源调查等领域提供重要的数据支持。

机载激光雷达数据制作技术对于环境监测和灾害预警具有重要意义。

利用机载激光雷达数据获取的三维地理信息，可以有效监测城市环境的变化，及时预警地质灾害等自然灾害，为相关部门提供决策支持。

机载激光雷达数据制作技术在国防领域也具有重要作用。

可以利用机载激光雷达数据获取的高分辨率地理信息进行军事目标识别和态势分析，提高军事作战效率和战略规划能力。

研究机载激光雷达数据制作技术具有重要的意义，不仅可以推动地理信息领域的发展，还可以为环境监测、国防安全等领域提供技术支持，具有广泛的应用前景和社会意义。

第三讲机载激光雷达数据获取基本原理——参数及数据格式常用商业LiDAR系统性能指标▪Leica公司LiDAR设备▪Optech公司LiDAR设备▪Riegl公司LiDAR设备Leica公司LiDAR设备Leica公司简介创建于1819年总部位于瑞士Heerbrugg，在瑞士证券交gg易市场挂牌上市Leica ALS系列Leica ALS50-II部件L i ALS50II▪激光扫描仪长56cm、宽37cm、高24cm、重30kg▪操作与控制终端（计算机）控制宽▪电源控制器长47cm、宽45cm、高36cm、重40kg▪CCD相机DSS，130万像素（1280×1024）▪波形记录器▪其它设备，包括：连接电缆、控制/显示器等。

Leica ALS50-II参数▪扫描模式：摆镜（线扫描）方式▪°最大扫描角度：75▪最大扫描频率：90HZ▪最大发射频率：150KHZ▪最大发射频率的范围：150KHZ<550m；100KHZ<800m；50KHZ<1800m50KHZ1800▪激光器安全等级：四级▪POS系统：Applanix 510（美）、Honeywell（加）Leica ALS50-II精度▪高程精度：0.11m (500m)、0.15m (1000m)、0.13m (2000m)水平精度：0.11m (500m)、0.11m (1000m)、0.24m (2000m)▪0.11m(500m)0.11m(1000m)0.24m(2000m)▪垂直分辨率：2.8m▪回波次数：4▪数据采集高度：200－6000mLeica ALS50-II其他参数▪温度：0－40°，配有恒温控制▪存储器容量：300GB，可满足17小时飞行记录▪具有滚动补偿装置▪年产量：1214台－Leica ALS50-II数据处理▪POS系统是Leica IPAS10-CUS6。

它包括控制单元、GPS接收机及其天线，IMU和相应的软件。
