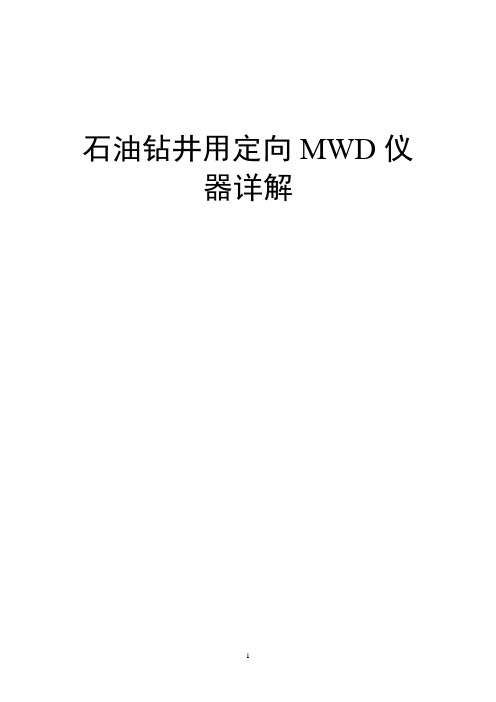

石油钻井用定向MWD仪器详解目录1 定向井测试准备工作1.1基地仪器设备准备工作1.2仪器设备的运输1.3井场测量作业值班房准备1.4井场准备工作和参数资料搜集1.5井场信号系统准备1.6脉冲发生器与APC串联1.7无磁悬挂短节组装2 定向井测试作业下钻前准备工作2.1激活电池2.2仪器电池容量估算公式2.3 压力开关测试2.4下井仪器串测试2.5压耗计算和水眼选择2.6在计算机上建新井记录2.7钻台仪器串联接2.8建本趟下钻记录3 定向井测试作业3.1地面接口箱操作3.2浅测试3.3把工具面偏差输入计算机3.4随钻定向测试作业4 MWD信号检测基本问题及解决办法4.1 MWD仪器下钻前的准备工作4.2 MWD仪器在工作中可能出现的问题4.3进口地面接口箱（SIB）检测4.4压力传感器的检测4.5进口司显（RFD）的检测步骤4.6国产司显（RFD）的检测步骤4.7国产地面接口箱操作使用说明4.8国产MWD系统电缆连接方式4.9进口MWD系统电缆连接方式5 完钻拆卸井下仪器6 完成本趟钻记录并建新记录7 维护与保养7.1清洗无磁悬挂短节7.2脉冲发生器反冲洗方法7.3 SEA、PSA、APC保养7.4完井撤离工作8 井下仪器性能校验8.1 SEA精度校验8.2脉冲发生器压力开关测试9 MWD仪器使用故障现象和分析附件1：推荐仪器设备清单。
1定向井测试准备工作1.1基地仪器设备准备工作现场人员接到上井通知后，现场负责人应认真询问现场服务的有关情况：a.服务对象、地点；所需标准脉冲发生器悬挂短节的型号、尺寸；泵的型号、尺寸、工作情况，以此决定所用悬挂短节及相应配件和泵冲传感器支架。
b. 泵压传感器是否有安装位置及由壬的公英制。
c. 大约的工作时间及MWD工作井段，以便准备MWD仪器电池。
d. 问清生活住宿条件和现场电源供应情况以便提前作好准备。
e. 按照《MWD上井仪器设备清单》领取仪器、工具、相应的消耗和生活用品。

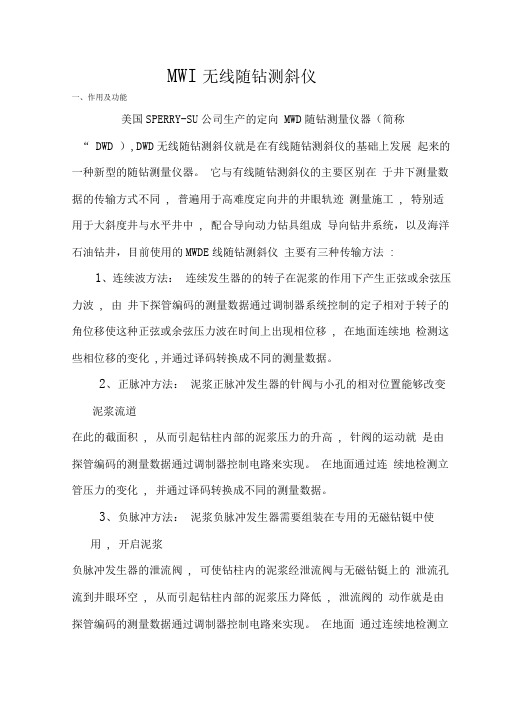

MWI无线随钻测斜仪一、作用及功能美国SPERRY-SU公司生产的定向MWD随钻测量仪器（简称“ DWD ）,DWD无线随钻测斜仪就是在有线随钻测斜仪的基础上发展起来的一种新型的随钻测量仪器。
它与有线随钻测斜仪的主要区别在于井下测量数据的传输方式不同, 普遍用于高难度定向井的井眼轨迹测量施工, 特别适用于大斜度井与水平井中, 配合导向动力钻具组成导向钻井系统，以及海洋石油钻井，目前使用的MWDE线随钻测斜仪主要有三种传输方法:1、连续波方法：连续发生器的的转子在泥浆的作用下产生正弦或余弦压力波, 由井下探管编码的测量数据通过调制器系统控制的定子相对于转子的角位移使这种正弦或余弦压力波在时间上出现相位移, 在地面连续地检测这些相位移的变化,并通过译码转换成不同的测量数据。
2、正脉冲方法：泥浆正脉冲发生器的针阀与小孔的相对位置能够改变泥浆流道在此的截面积, 从而引起钻柱内部的泥浆压力的升高, 针阀的运动就是由探管编码的测量数据通过调制器控制电路来实现。
在地面通过连续地检测立管压力的变化, 并通过译码转换成不同的测量数据。
3、负脉冲方法：泥浆负脉冲发生器需要组装在专用的无磁钻铤中使用, 开启泥浆负脉冲发生器的泄流阀, 可使钻柱内的泥浆经泄流阀与无磁钻铤上的泄流孔流到井眼环空, 从而引起钻柱内部的泥浆压力降低, 泄流阀的动作就是由探管编码的测量数据通过调制器控制电路来实现。
在地面通过连续地检测立管压力的变化, 并通过译码转换成不同的测量数据。
二、主要组成部分及功能DWD无线随钻测量仪器就是由地面部分(MPSR计算机、TI?终端、波形记录仪、防爆箱、DDU司钻阅读器、泥浆压力传感器、泵冲传感器)、井下部分(MEP探管、下井外筒总成、脉冲发生器与涡轮发电机总成、无磁短节)及辅助工具、设备组成。
(1)M PSR计算机与磁卡软件包MPSF计算机就是DWD随钻测量仪器的地面数据处理设备，它接受来自泥浆压力传感器的测量信息, 进行数据的处理、储存、显示、输出。
仪器使用注意事项一、使用与操作㈠、井下仪器部分：1、首先准备好要用的仪器，记下仪器的编号，以便统计使用时间和状态。
2、探管、电池和驱动器相映的与探管扶正器、泵开泵关震动监测短节和驱动器扶正器连接时，应注意他们之间的15针插排，小心对接，对接时不能用太大力。
对接好后要用内六角螺钉固定，上螺钉之前要在螺钉上点少许242胶（胶点多的话拆卸时会造成麻烦）。
然后上好软线，探管接10芯转10芯，电池接10芯转4芯，驱动器接4芯转4芯软线(连接前检查软线的屏蔽，插头是否有损坏)。
仪器放入抗压管时应先把抗压管内部清理干净，有O行圈的部分要涂抹硅脂。
（一般探管和驱动器以在出厂时装好，以上步骤主要针对电池）3、在仪器整体连接前要进行以下测试：①用电池加载盒连10芯转4芯软线测试电池是否正常。
指数: 电压+17V和–17V电流>150mA②流量开关测试盒与接好电池后的泵开泵关震动监测短节连接，并用串口线接好电脑。
打开mwd_v14软件，测试泵开泵关震动监测短节。
软件使用：打开mwd_v14软件，点击通信栏里的实时测量通信（F3）。
正常指示：用仪器护帽敲击震动短节靠近螺纹部分。
10秒时震动开关基线跳起，停止敲击后10秒基线降回基线。
（此时电池如还未放入抗压桶内的话，敲击时一定注意泵开泵关震动监测短接与电池连接处，将它放稳或用手扶助，不能让它抖动。
）③将探管与接好电池的泵开泵关监测短节连接，用并口测试盒接10芯转10芯软线与电池连接。
并口线连好电脑，打开PMWD（无线随钻测斜仪）软件。
用并口盒上开关泵开关模拟测试探管功能，看发码是否正常。
并口盒上有两个指示灯，分别为开泵信号灯和发码信号灯。
（探管在接上电池一分钟后打开并口盒上的开关泵开关，开泵信号灯亮起，10秒发H码、52秒发全测量HSC XXX XXX XXX ……尾码是6，从SC算起共24个码。
全测量发完后发工具面状态，发码为SXX3（5）XX。
④拧下尾椎，用角差测试盒连接探管扶正器下端的10芯插头。
MWD无线随钻使用要求一．对钻井液和净化设备的要求1．钻井液的含沙量必须小于0.5%，含沙量越小越好。
2．若调整钻井液性能，应预先通知MWD仪器工程师作好准备，因为调整钻井液性能，有可能造成井下仪器一段时间工作不正常。
3．禁止在钻井液中加大颗粒及纤维状物质，以免损坏井下仪器或造成井下仪器工作不正常。
4．正常钻进时，必须保证两极（振动筛﹑除沙器）以上钻井液净化设备正常工作。
5．浅层测试时钻井泵排量应达到井下正常工作排量的80％以上，钻台泵压应在4MPa以上；6．严格控制下钻速度，要求下放控制在20m/min以内，严禁急刹急放，防止意外损坏井下仪器7．井下仪器串震动幅度不应大于４g，遇阻下放钻压不能超过50KN，严禁猛砸猛放，避免因大幅震动损坏井下仪器。
严禁将仪器串压放于井底，在需特殊操作时应将带仪器串钻具起出或悬空放置。
如因井眼轨迹井壁掉块等原因造成钻具大幅震动，应及时通井和调整泥浆性能；二．对钻井泵和循环系统的要求1．钻井泵的上水要好，泵的效率要求在95%以上。
2．钻井泵的空气包压力要稳定，按要求补充其压力为钻井泵正常工作时压力的1/3左右，若使用双泵，两台泵的空气包的压力应一致。
3．泵的阀体﹑阀座﹑凡尔﹑缸体﹑缸套﹑活塞和弹簧要完好，确保泵上水良好，如发现某一部分有不正常工作现象，应及时检修泵，以免影响MWD仪器正常工作。
4．整个循环系统所使用的滤网要干净，泵出口滤网在使用MWD仪器前要进行清洗，确保钻井液通过自如。
5．要使用钻杆滤清器，以防大颗粒或其他物质卡住仪器，造成仪器不正常工作或损坏。
三．对井队电源的要求必须提供连续的220V，50—60Hz的交流电源，若要停泵或倒发电机，应预先通知MWD仪器工程师，根据MWD仪器工程师的要求，将仪器房电源接到相应位置（尽可能配专线）。
四．在使用MWD仪器随钻过程中，泥浆泵每次停止﹑再启动时间间隔小于10秒或大于一分钟。
五．MWD仪器测量方法1.钻进过程中测斜：停止钻进，停止转盘转动，将钻柱上提一米，锁住钻柱，停泵约一分钟，开泵约三分钟，测量点的（井斜﹑方位等）测量数据传到地面。
MWD无线随钻测量仪操作规程1 主题内容与适用范围本标准规定了SPERRY-SUN MWD无线随钻测斜仪上井前的准备与检查、吊装与运输、设备安装、浅层测试、测量施工、仪器回收、维护保养、存放等内容。
本标准其他类型无线随钻测斜仪亦可参照使用。
2 上井前的准备与检查2.1传感器配备仪器传感器,做到双配置,工作性能可靠，见附录。
2.2配件及工具配备仪器配件双配置,工具配备齐全,灵活好用，见附录。
2.3 设备配备仪器设备双配置,符合施工要求,见附录。
2.4 工作间2.4.1 接入电源为210-230Vac， 60±5 Hz 的交流电。
2.4.2 室内供电线路完好,排气扇与逃生门性能可靠。
2.4.3 稳压电源和UPS工作正常，变压电源输出110 Vac。
2.4.4 空调、电热器工作正常。
2.5 仪器总成2.5.1下井探管MWD的探管外观无损伤、变形，两端螺纹无损伤并带保护帽，地面通电检查工作正常;短外筒与保护筒无过度冲蚀，无弯曲变形，两端螺纹无损伤，配有保护帽，扶正器外径与所用无磁钻铤内径匹配。
2.5.2脉冲发生器MWD脉冲发生器本体外观无损坏变形,丝扣无损坏,接线端子清洁完好,橡胶体完好无漏油现象,蘑菇头伸缩正常,测试电阻值在规定范围内(见附录).2.5.3脉冲发生器短节MWD悬挂短节本体完好,两端丝扣与端面无磨损,配有保护帽;内键完好,内孔清洁,无冲蚀，探伤合格。
2.5.4 地面操作系统MWD:司钻阅读器及压力传感器与地面仪器连接,PCDWD软件运行正常,连接正常,连接上探管,做流体模拟,显示正常。
3吊装与运输3.1吊装前将探管、计算机、接口箱应放在厂家配备专用运输箱内, 脉冲发生器与探管隔离放置，以免磁化传感器元件,精密配件用棉布或吹塑泡沫包装隔离。
操作室内可移动物件，要绑扎牢固,达到吊装与运输的要求。
3.2吊装要避开三线（高压线、低压线、通讯线）, 绳套与仪器房、井下仪器串之间固定牢固后，进行作业，专人指挥,操作平稳。
旋转式脉冲发生器操作手册第一章简介：APS技术公司的旋转式脉冲发生器是一个集成化的机械电子系统. 它可以检测钻井液系统的流动状况，向另一个井下模块发送流动状态信号，并可以触发一个旋转阀，使之在钻井液系统中产生正压力信号. 该操作手册中详细介绍了APS旋转式脉冲发生器的现场操作过程，以及传感器工具串钻铤的安装和拆卸. 并且，在该手册中还介绍了旋转式脉冲发生器现场服务的基本过程. 在进行每项操作指导之前会列出所有需要的设备工具和材料.在该操作手册中，旋转式脉冲发生器被简称为脉冲发生器，并且将工具串定义为APS旋转式脉冲发生器+传感器+电池.第二章安装引流接头安装引流接头是为了保护工具串并使其呈一条直线.所需的设备工具和材料如下：●APS引流接头选择表；●APS引流接头；●无磁钻铤（与APS引流接头编号相对应）安装过程:在开始安装前，请先：●完整详细的阅读安装引流接头的安装步骤；●仔细的检查所有的仪器，看是否有损伤. 不能使用任何存在问题或有缺陷的仪器；●采取安全保护措施，请佩戴：1.安全帽；2.手套；3.防护眼镜；4.安全鞋.仪器串的安装：1.测量无磁钻铤的内径，确保仪器串位于钻铤的正中；2.按照井下钻具组合的要求，记录下该无磁钻铤的内径值；3.测量无磁钻铤的长度；4.记录下该无磁钻铤的长度；5.测量引流接头的内径，确保旋转式脉冲发生器和仪器串居中；6.记录引流接头的内径；7.测量引流钻铤的长度；8.记录引流短节的长度；9.按照标准的现场操作步骤，将无磁钻铤移到钻台上；10.按照标准的现场操作步骤，将无磁钻铤接到钻具组合上；11.按照标准的现场操作步骤，扭转无磁钻铤至精确要求的位置；12.按照标准的现场操作步骤，将引流接头移到钻台上；13.按照标准的现场操作步骤，将引流接头接到无磁钻铤上；14.按照标准的现场操作步骤并参照APS引流短节选择表，扭转无磁钻铤至精确要求的位置.第三章仪器串的安装仪器串的组成：作为一个完整的系统，一套仪器串包括了旋转式脉冲发生器、传感器和电池. 在使用前，应确定旋转式脉冲发生器、传感器和电池模块经过了检查，并且按照操作规范标准，在猫道上将它们组装起来.在组合钻具前，先看看引流短接插针和钻铤的丝扣是否完好. 确保APS引流短节正确的安装在钻铤上，并且将其转动至API标准尺寸,and BHA is in the slips。
SDI MWD 仪器操作手册SDI MUD PULSE MWD OPERATORS MANUAL（内部资料）美国海顿公司US HAYDEN, INC第一章安全操作科学钻井公司提倡：安全第一。
所有操作必须在阅读操作手册后进行。
每一步安全操作步骤在每一章节详尽描述。
第二章井下仪器安装一仪器运输箱检查安全—在打开运输箱时，必须确保有支架支撑，保证箱子不关闭造成事故。
设备检查—检查运输箱是否损坏。
—检查设备是否损坏。
—列一个需要的设备清单。
如果设备不是自己装的，这是十分必须的。
—如果有影响工作的设备，立即和基地联系。
装箱单—装箱单包括仪器各部分。
—见附录B。
二O型圈替换原则—损坏的密封圈必须更换。
—使用过的密封圈尽量更换。
位置/大小—所有使用的密封圈见下表。
取出/安装—取出—取O型圈时必须用专用工具以免密封圈表面受损。
—观察O型圈槽是否变形。
—如果O型圈槽损坏及时向办公室联系。
—保证O型圈槽清洁。
—安装—完成以上工作后用专用工具安装O型圈。
—在O型圈上涂润滑油。
三仪器丝扣类型—泥浆脉冲MWD仪器有两种扣型。
清洁—在运输过程中仪器丝扣必须用护帽保护，以免灰尘、脏物、水进入。
—如果需要清洁，用线刷清洁丝扣。
粘扣—通常是丝扣表面不清洁，没有涂黄油引起的。
—如果上扣不顺，—停下来，不要继续。
—卸扣。
—清洁丝扣。
—观察丝扣。
—保证扣型一致。
—如果没有粘扣。
—给丝扣涂黄油。
—重新连接丝扣。
—如果粘扣，用备用件。
—和基地联系。
四扶正器观察—保证橡胶块没有损伤，所有螺丝固定。
固定—清洁扶正器固定位。
—清洁螺丝孔。
—选择合适的橡胶块。
—在固定螺丝上涂粘结剂222，安装扶正块。
—拧紧。
大小/调整—扶正块必须与钻铤匹配。
—调整环有三种尺寸：2 1/4"、2 13/16"、3 1/2"。
—如果钻铤内径不标准，切割扶正块使其与钻铤匹配。
五电池检查安全—锂电池有可能爆炸。
—阅读附录A。
里面详细说明电池的安全操作方法以及事故发生的处理方法。
MWD地面系统操作说明1．系统组成和各部分功能MWD地面系统，将信号和数据处理与高质量的数据显示和输出，以模块化的方式结合起来，很容易满足在有限的空间工作。
其主要模块是：·泵压传感器：装在地面高压泥浆管线上，探测到立管压力的轻微降低，以4 -20mA标准信号输出到地面接口箱。
·系统接口箱（SIB）：地面系统的心脏。
首先处理来自泵压传感器的井下仪器的原始信号，并将处理好的信号送往在线计算机，其次，它又是一个多路通信装置：在线计算机的有用信息通过它送往钻台；系统接口箱（SIB）包含以下几部分：微型热敏打印机：实时打印处理后的测量数据曲线，当现场信号干扰较多时，实时曲线可帮助正确分析测量数据。
小键盘：实时设置滤波频率、信号门槛、信号放大倍等处理参数并在液晶上显示。
泵冲旋钮：当不用外部实时泵冲作为微处理器的同步脉冲时，可参照实际泵频，根据实时打印信号曲线效果，微调旋钮直至最佳的处理结果。
·在线计算机（工控机）：内装定向软件包，是该系统的一个主要控制和显示装置，它接收来自SIB仪器的数据流并在定向软件包上将脉冲信号转换成有意义的数字，实时显示并存入硬盘。
然后，全测量结果或工具面数据流会通过SIB 传输到钻台显示器（RFD）。
·钻台显示器（RFD）：安装在钻台，为司钻和定向井工程师提供MWD仪器的测量和工具面显示，因此可以调整钻井参数以便井眼按要求的方向前进。
2．地面系统的操作在服务现场，地面系统按以下方法进行操作：·检查仪器房的电源及接地情况，确保符合仪器使用要求。
·根据现场实际情况，合理布置地面系统（包括接口箱、工控机的放置；泵压、司显电缆的走向；泵压传感器、钻台显示器的安装位置等）·测试泵压传感器和钻台显示器等地面系统。
·给井下仪器做浅测试，进一步测试地面系统。
3．地面接口箱操作说明·地面接口箱后面板接口说明a.“~220”交流电源输入端b.“电源开关”系统复位端c.“接地”接地端子d.“立管压力”立管压力传感器输入端e.“泵冲”泵冲传感器输入端f.“微打接口”接热敏打印机并口。
目录1 准备工作(1) 1.1安装井深传感器。
1.2大钩悬垂传感器的安装。
1.3井深仪（DTU）的安装。
1.4井深仪（DTU）操作规程。
2 井下伽玛仪现场安装(3) 2.1 室内组装启动伽玛仪。
2.2 再确定一次仪器是否正常工作。
2.3 钻台联接。
3 随钻自然伽玛仪测试作业(5) 3.1 测前准备。
3.2 测试操作。
3.3 地面读出数据。
4 编辑伽玛曲线图(6) 4.1 数据准备。
4.2 产生九个文件中的前四个文件。
4.3 产生九个文件中的后五个(DBF)文件。
4.4 伽玛曲线图形编辑。
5 确定打印轨迹并打印出曲线(9) 5.1 选中一个文件。
5.2 关键设置。
5.3 打印预览。
5.4 打印曲线。
1.准备工作1.1安装井深传感器A．把井深传感器中空轴的公扣端缠绕特夫龙带,将位于绞车滚筒的一侧的气刹轴接头卸下装上井深传感器，用扳手上紧，用力不要过大，取下气刹空心接头，缠上特夫龙带拧到井深传感器的母扣端，用扳手上紧，用力不要过大。
B．井深传感器的导线与井深信号电缆联接好，信号电缆另一端联到井深十大钩负荷的接线盒上。
1.2大钩悬重传感器的安装A．找到指重表注油三通的注油口，把大钩悬重传感器的快速接头插到注油孔上，观察接口处不漏油即可。
B．大钩负荷传感器另一端的接线盒是联着的。
把接线盒与主信号电缆联接好，用胶带封好，用扎条或绳子把电缆固定好，引到值班室里。
1.3井深仪（DTU）的安装井深仪（以下简称DTU）的SERIAL（串）口用RS-232九芯电缆联到地面接口箱后面的DTU口上，从外面引入的井深主信号电缆联到DTU 的信号接口上，地面接口箱的接线与定向测试作业接法一样。
1.4井深仪（DTU）操作规程1.4.1确定传感器类型A．打开DTU电源显示主参数屏。
B．按A键：出主菜单，共五项。
C．按“5”键，按“CR”键：出传感器类型屏。
D．按“1”键，再按“CR”键。
即选中ROTRAY（旋转）型。
1.4.2 用方钻杆(或钻杆)长度标定DTUA．按“A”键，出主菜单。
MWD井下仪器操作手册1．MWD井下仪器的组成及功能2．MWD井下仪器下井前的准备工作22.1 电子测量总成SEA 的组装装配工具：六方扳手（3mm ），乐泰胶242，抱钳，M4×12内六方螺丝4个，O-LUBE 胶a.将半瓦扶正连接器与探管SEA 的减振器相连,上好四个固定螺丝(M4×12),上螺丝前要滴乐泰胶242.b.将10芯连接软线探管SEA 的另一端相连。
c.先将软10芯连接软线塞入抗压筒并将抗压筒倾斜至一定角度,使线头呈自然下放状态以避免挤线,将探管插入抗压筒,在密封圈上涂上O-LUBE 胶,慢慢将探管旋进抗压筒并用抱钳上紧. （见图一）。
扶正连接器十芯连接软线SEA抗压筒电子测量总成图一：电子测量总称连接图2.2电池总成PSA 的组装MWD 现场井下仪器操作手册北京市普利门机电高技术公司编制 2003年10月20日实施第 3 页 共 18 页3装配工具：六方扳手（3mm ），乐泰胶242，抱钳，M4×12内六方螺丝4个，O-LUBE 胶a.将半瓦扶正连接器与电池的减振器相连,上好固定螺丝(M4×12),上螺丝前要滴乐泰胶242。
b.将10芯连接软线与电池的另一端相连。
c.先将软线塞入电池抗压筒并将抗压筒倾斜至一定角度,使线头呈自然下放状态以避免挤线,将电池插入抗压筒,在密封圈上涂上O-LUBE 胶,慢慢将电池旋进抗压筒并用抱钳上紧.(见图二)扶正连接器电池电池抗压筒图二 电池总成连接图2.3激活电池按照电池加载程序将电池加载到规定值，方可使用。
具体使用可参考《MWD 电池组PSA 使用指南》。
2.4井下仪器的串测试（见图三）MWD井下仪器在下井前必须做串测试，以保证整串仪器工作正常。
1）脉冲发生器连APC，APC连PSA，PSA的末端用十芯电缆连到中间测试盒标有PSA字样的插孔中。
2）中间测试盒标有SEA字样的插孔，用十芯电缆与SEA的电路插孔相连。
第一章 SDRI_MWD软件功能介绍一、主要功能SDRI_MWD无线随钻测量仪软件包主要功能是：实时显示当前工具面与全测量，当原始数据流有乱码时可手工干预，可随时查询历史全测量与历史工具面测量数据，并且直观地显示当前测量参数。
二、软件系统的需求１硬件需求：·IBM兼容机，提供串口，并口·CPU：PII300以上·内存：128M或更多２软件需求：·WINDOWS XP简体中文版·WINXP补丁SP2３系统设置·进入机器CMOS设置，确认或修改并口设置为：ECP模式；地址：0378-037F·进入系统控制面板，将电源使用方案修改为:一直开。
三、软件详细介绍1、建立新的井记录点击桌面上无线随钻测斜仪图标，进入系统界面：选择[新建工程]，进入[新建工程]界面：填写新的工程参数：井名：本井的名称钻次：标明本趟钻是第几趟钻日期：建立此工程的日期时间：建立本工程的时间服务井队：被服务的井队号磁偏角：本井所在地的磁偏角本地磁场：所在地的磁场强度解码方式：选择Ｄ４解码方式角差：由工程人员提供的本趟钻的角差仪器连接时间：连接仪器时的时间脉冲数：本趟钻所发脉冲数，初始为0 电池能量：开始连接时所用电池的能量电池余量：所用电池剩余的电量循环时间：本趟钻循环的时间和，初始为0其中日期，时间和仪器连接时间推荐使用按钮选择填写填写完毕后，检查无误，按[确定]，进入主界面。
2、进入上一次测量记录如本井尚未结束或查看以往记录，可点击<进入上一次测量记录>:检查参数输入是否正确，如正确，点击<确定>进入上一次的工程记录：3、主界面设计本软件目前包含如下窗体：主窗口：提供菜单和主界面等用户交互接口，调用相应功能窗体完成相应任务。
工具面图形显示：实时显示最新五组工具面的位置。
工具面类型及数字显示：实时显示最新一组工具面的类型及数字全测量窗口：实时显示最新一组全测量内容工具面历史数据窗口：显示最新五组工具面的测量时间及类型测量参数窗口：显示各种测量参数脉冲原始码显示窗口：实时显示脉冲原始数据流4、软件菜单设计主菜单概述主菜单包含工程﹑手工计算﹑电池﹑数据等子菜单，每个子菜单都包括同一类的系统操作命令：·工程：可打开以往的井记录，查询以前的测量数据·手工计算：当原始数据流有误码时，可通过此菜单人工解码·电池：显示电池的剩余电量与可使用时间·数据：显示以往的全测量数据与动态工具面数据“工程”菜单点击“工程”菜单，点击“打开工程记录”选项，选取相应的井文件，打开相应的工程记录“手工计算”菜单点击“手工计算”菜单，进入手工解码窗口磁性工具面计算在“磁性工具面计算”框下，在“工具面原始码”后输入原始数据，点击“计算”，计算机会计算出相对应的工具面，点击“发送至司显”，数据就会由计算机传送至司显。
重力工具面计算在“重力工具面计算”框下，在“工具面原始码”后输入原始数据，点击“计算”，计算机会计算出相对应的工具面，点击“发送至司显”，数据就会由计算机传送至司显。
全测量手工计算在“全测量计算”框下，在相应位置输入原始数据，点击“计算”，计算机会计算出相对应的全测量数据，点击“发送至司显”，数据就会由计算机传送至司显。
“电池”菜单点击“电池”菜单，查看电池余量与脉冲数及电池可使用时间（仪器可供静态消耗的时间）“数据”菜单点击“数据”菜单，可查看历史全测量﹑工具面与原始数据码第二章 SDRI_MWD地面系统一、SDRI_MWD地面系统组成和各部分功能图一：SDRI_MWD地面系统SDRI_MWD地面系统中的压力传感器将泥浆脉冲信号转换成电信号，通过电缆传输到地面接口箱，处理电路接收到信号后，自动地进行数模转换，降躁，滤波等处理。
然后，将处理结果传输给计算机系统，计算机根据译码规则将信号转换成井斜，方位，工具面等数据，并在计算机及钻台司钻阅读器上显示出来，脉冲波形由一个热敏微型打印机来监视。
当译码机构发生故障时，可由技术人员根据热敏微型打印机上的脉冲波形进行人工译码。
给钻井工程师提供实时可靠的井下情况，以更好的指导钻井工作。
地面设备组成：1、泵压传感器：装在地面高压泥浆管线上，检测高压立管压力的轻微变化，以4 -20mA标准信号输出到地面接口箱。
2、地面接口箱：处理来自泵压传感器的井下仪器的原始信号，并将处理好的信号送往在线计算机。
它又是一个多路通信装置：在线计算机的有用信息通过它送往钻台；地面接口箱包含以下几部分：1）微型热敏打印机：实时打印处理后的测量数据曲线，当现场信号干扰较多时，实时曲线可帮助正确分析测量数据。
2）小键盘：实时设置滤波频率、信号门槛、信号放大倍数等处理参数并在液晶上显示。
3）泵冲旋钮：当不用外部实时泵冲作为微处理器的同步脉冲时，可参照实际泵频，根据实时打印信号曲线效果，微调旋钮直至最佳的处理结果。
3、计算机：内装定向软件包，是该系统的一个主要控制和显示装置，它接收来自地面接口箱的数据流并在定向软件包上将脉冲信号转换成有意义的数字实时显示。
同时，全测量结果或工具面数据流会通过地面接口箱传输到司钻阅读器。
4、司钻阅读器：安装于钻台上，为司钻和定向工程师提供静态测量和工具面显示，可以实时指导调整钻井参数按设计轨迹要求钻进。
二、SDRI_MWD地面系统的操作1、地面仪器的清单·计算机/电缆·地面接口箱/电缆·微型打印机/电缆·司钻阅读器/电缆盘·压力传感器/电缆盘·泵冲传惑器/电缆盘2、压力传感器的安装1）现场安装压力传感器的位置一般选在立管灌泥浆孔处，将转换接头连在2″公制由壬上。
注意立管处的丝堵的扣型是公制，准备合适的转换接头。
2）安装前先通知井队,打开低压阀以便泄放掉立管内的压力，卸下原来的丝堵，用管钳上紧由壬和转换接头。
3）在压力传感器扣上缠上四氟带，与转换接头用扳手上紧。
4）如果井队条件允许，也可在高压立管上，开孔焊接压力传感器转换接头。
3、泵冲传感器的安装泵冲信号由安装于活塞式泥浆泵上的泵冲传感器产生，这是－套拨动开关，安装时把拨杆靠在泵活塞杆的固定螺丝上，当活塞往复运动时，推动传感器的拨杆接通电路产生泵冲信号。
活塞每往复一次产生一个信号，称为泵冲同步信号。
4、敷设信号电缆敷设信号电缆的原则是防止被锐利的重物砸坏，或被汽车挂断，或工人无意中铲断。
除车辆频繁经过的地方应把电缆埋入地下外，一般敷于地面即可，上钻台的部分用扎条固定于井架上。
注意：如果在雨季，应尽量将电缆架空敷设。
5、地面仪器的功能检查1）泵冲传感器架固定于泥浆泵的侧壁上。
调整固定位置，使拨杆可被泵轴卡盘推成45 为宜（角度太大有回弹现象）。
信号好的时候可以不装。
2）司钻阅读器的架子按井队人员的要求安放，架子的腿用铁丝固定于钻台上，将司钻阅读器的屏幕调整到司钻能看清楚的角度，联接好司钻阅读器的司显电缆。
（司钻阅读器的架子也可不用，直接把司钻阅读器固定在钻台司钻附近。
）3）按操作说明书标出的线路，把压力传感器信号线、泵冲传感器信号线和司钻阅读器信号线电缆引入值班室内。
按电缆插头标注联接好司显电源箱和微机、地面接口箱。
4）当地面系统所有的线路连接好以后，接通地面接口箱电源，其面板上的模拟压力电流指示表指在4mA的位置上，说明立管压力传感器是好的；拨动泵冲传感器的两个拨杆，面板上的红色泵冲信号灯相应的闪烁，说明泵冲传感器是好的。
三、地面接口箱操作说明1地面仪器的连接示意图（见图二）2地面接口箱后面板接口说明（见图三）图三：地面接口箱后面板a.“~220”交流电源输入端b.“电源开关”系统复位端c.“接地”接地端子d.“立管压力”立管压力传感器输入端e.“泵冲”泵冲传感器输入端f.“微打接口”接热敏打印机并口。
g.“并口”接便携机并口。
h.“串口”接便携机串口。
i.“司显”司钻阅读器串口。
j.“打印机”普通打印机串口。
k.“伽玛”伽玛接口箱串口。
l. “微打电源”接热敏打印机电源。
m. 微打电源开关。
3前面板各部分使用说明（见图四）图四：地面前面板a.“模拟”开关，拨到“1”，泵1起作用，拨到“2”，泵2起作用，拨到中间，内部时钟555起作用。
b.“冲数调节”调节内部时钟频率。
顺时针旋转，频率变快。
c. 键盘的使用0—9数字键；A：正脉冲,负脉冲系统转换B：打印曲线键，按一下，打印，再按一下，停止打印。
C：门槛增，按一次增加“0004”，最大为“00FF”。
D：门槛减，按一次减小“0004”，最小为“0000“。
此时对应液晶“THRESHOLD”处显示门槛设定值。
E：放大倍数设定。
按一次增1，最大到08H，再按循环到00H，如此反复，此时对应液晶“MULTIPLIER”处数据显示设定值。
F：滤波频率设定，按一下“F”键，对应液晶“FILTER”数据处变黑置入相应的数字键即可。
4微型打印机使用a.接上打印机电源，“P、S”两灯亮，为正常连机状态此时才能正常打印。
b.按一下“SEL”键，微打属脱机状态，此时按“LF”可进纸，再按一下“SEL”键，又进入联机状态，此时按“LF”见不起作用，“S”灯闪烁表示打印机出错，困难缺纸，或太冷、太热造成。
5手工译码在计算机上安装的MWD操作软件可对泥浆脉冲时序进行自动译码，但有时由于钻进或泵干扰等现象造成脉冲波形杂乱，使无效的信号作为有效数据进入计算机，造成计算机译码错误或无法自动译码，这时需要现场工程师用信号量规进行手工解码。
图五是一张透明的信号量规，用以量出负脉冲信号数据码。
S为同步脉冲窗口R为参考脉冲窗口0—F位数据窗口图五：信号量规用接口箱上的微打把信号波形时时打印出脉冲曲线图，首先寻找同步-参考脉冲时序序列，使信号量规上的同步脉冲S对曲线图中的同步脉冲的上升沿顶部，曲线图中参考脉冲落在信号量规的R参考脉冲窗口内，只有在S-R时序的基准脉冲落在量规的S-R序列中，才是有效的基准脉冲。
（见图六）一旦现场工程师选定了一组S-R基准脉冲后，就可以精确地量出脉冲数据，在同步参考脉冲之后的第一个脉冲落在对应信号量规数据区8处，则第一个数据为8，在在同步—参考码S之后的第一个码为状态码，其状态码为C，表示是静态测量序列。
井斜（3个脉冲），方位（3个脉冲），重力和（3个脉冲），当地场强（3个脉冲），工具面（2个脉冲），温度（2个脉冲），电池电压（2个脉冲），尾码（1个脉冲）。
随后，脉冲数据的获得，把信号量规的R对准脉冲曲线图表中的状态脉冲码C，井斜的第一位数据对应信号量规中的数据区的值为0，下一位数据，把信号量规的R下移到脉冲曲线图表中的脉冲码0，脉冲数据对应信号量规中的数据区的值，其他数据的获得以此类推，直到测量数据全部提取完毕。
