冷轧带钢横褶纹缺陷的分析与控制

冷轧不锈钢质量控制及常见缺陷预防论述随着工业化进程的加快，不锈钢的需求越来越大，而冷轧不锈钢由于具有优良的耐腐蚀性、耐热性、美观性等特点，因此在各行各业得到广泛应用。

但是，不锈钢在生产过程中容易出现各种缺陷，影响质量，因此，研究冷轧不锈钢的质量控制及常见缺陷预防是十分必要的。

本文将从以下几个方面进行探讨：一、冷轧不锈钢质量控制不锈钢生产过程中的质量控制主要包括原料控制、生产过程控制、检验控制和质量管理等四个方面。

其中，原料控制的关键是对原料的化学成分进行检查，以确保原材料符合国家标准。

在生产过程中，需要对生产环境、生产设备、人员素质和生产流程进行控制，确保机器运行稳定，环境整洁卫生，工人操作规范等。

同时，在检验和质量管理方面，需要严格把控各个环节，遵循标准化的检验流程，以保证成品质量可靠。

二、冷轧不锈钢常见缺陷1. 表面缺陷表面缺陷是较为常见的一种不锈钢缺陷。

主要是指钢板表面出现坑洼、斑点、伤痕、起泡、杂质等问题。

2. 化学成分不合格化学成分不合格通常指钢板中的元素含量不符合标准，如钼、钴、铝等成分的含量不足或超标，这会导致不锈钢耐腐蚀性不佳、强度及硬度差等问题。

3. 热处理不当不锈钢的热处理涉及温度、时间、冷却速率等因素，如果问题出现，则会引起不锈钢的形状不稳定，脆性增加等现象。

4. 噪音过大钣金加工过程中，耳膜损伤是一个不容忽视的问题，噪音过大会促进物理变化的发生，从而影响不锈钢板的质量。

三、常见缺陷预防措施为预防冷轧不锈钢的各类缺陷，需要采取以下几种措施：1. 严格执行生产流程，确保各环节质量稳定；2. 对生产过程进行盲审，以防止环境污染和机器故障等因素影响不锈钢质量；3. 严格按照标准化检验流程进行检验，防止不合格不锈钢流入市场；4. 在制造过程中注意产品匹配，任何一级产品的质量问题都可能影响到最终的成品质量。

总之，冷轧不锈钢的质量控制和缺陷预防是十分重要的。

只有严格管控各个环节、严格遵循标准化检验流程，才能保证不锈钢板质量稳定，并在市场上取得更好的竞争优势。

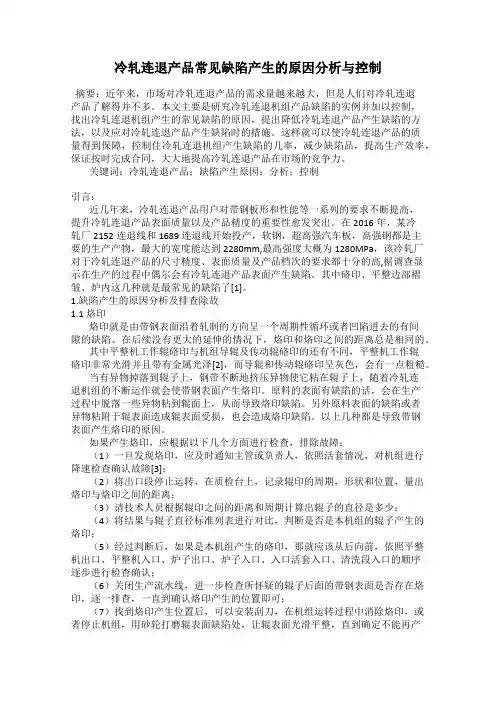

冷轧连退产品常见缺陷产生的原因分析与控制摘要：近年来，市场对冷轧连退产品的需求量越来越大，但是人们对冷轧连退产品了解得并不多。

本文主要是研究冷轧连退机组产品缺陷的实例并加以控制，找出冷轧连退机组产生的常见缺陷的原因，提出降低冷轧连退产品产生缺陷的方法，以及应对冷轧连退产品产生缺陷时的措施。

这样就可以使冷轧连退产品的质量得到保障，控制住冷轧连退机组产生缺陷的几率，减少缺陷品，提高生产效率，保证按时完成合同，大大地提高冷轧连退产品在市场的竞争力。

关键词：冷轧连退产品；缺陷产生原因；分析；控制引言：近几年来，冷轧连退产品用户对带钢板形和性能等一系列的要求不断提高，提升冷轧连退产品表面质量以及产品精度的重要性愈发突出。

在2016年，某冷轧厂2152连退线和1689连退线开始投产，软钢，超高强汽车板，高强钢都是主要的生产产物，最大的宽度能达到2280mm,最高强度大概为1280MPa，该冷轧厂对于冷轧连退产品的尺寸精度、表面质量及产品档次的要求都十分的高,据调查显示在生产的过程中偶尔会有冷轧连退产品表面产生缺陷。

其中硌印、平整边部褶皱、炉内这几种就是最常见的缺陷了[1]。

1.缺陷产生的原因分析及排查除故1.1烙印烙印就是由带钢表面沿着轧制的方向呈一个周期性循环或者凹陷进去的有间隙的缺陷。

在后续没有更大的延伸的情况下，烙印和烙印之间的距离总是相同的。

其中平整机工作辊硌印与机组导辊及传动辊硌印的还有不同，平整机工作辊硌印非常光滑并且带有金属光泽[2]，而导辊和传动辊硌印呈灰色，会有一点粗糙。

当有异物掉落到辊子上，钢带不断地挤压异物使它粘在辊子上，随着冷轧连退机组的不断运作就会使带钢表面产生烙印。

原料的表面有缺陷的话，会在生产过程中脱落一些异物粘到辊面上，从而导致烙印缺陷。

另外原料表面的缺陷或者异物粘附于辊表面造成辊表面受损，也会造成烙印缺陷。

以上几种都是导致带钢表面产生烙印的原因。

如果产生烙印，应根据以下几个方面进行检查，排除故障：（1）一旦发现烙印，应及时通知主管或负责人，依照活套情况，对机组进行降速检查确认故障[3]；（2）将出口段停止运转，在质检台上，记录辊印的周期，形状和位置，量出烙印与烙印之间的距离；（3）请技术人员根据辊印之间的距离和周期计算出辊子的直径是多少；（4）将结果与辊子直径标准列表进行对比，判断是否是本机组的辊子产生的烙印；（5）经过判断后，如果是本机组产生的硌印，那就应该从后向前，依照平整机出口、平整机入口、炉子出口、炉子入口、入口活套入口、清洗段入口的顺序逐步进行检查确认；（6）关闭生产流水线，进一步检查所怀疑的辊子后面的带钢表面是否存在烙印，逐一排查，一直到确认烙印产生的位置即可；（7）找到烙印产生位置后，可以安装刮刀，在机组运转过程中消除烙印，或者停止机组，用砂轮打磨辊表面缺陷处，让辊表面光滑平整，直到确定不能再产生烙印为止；1.2平整边部褶皱一般平整机处总会产生平整边部褶皱，褶皱在带钢边部，上下表面都呈现为连续条状纹理,纹理与轧制方向互相垂直，间距不定，长度大概在6～468mm之间，摸上去可以感受到明显的凹凸感，有粗糙感[4]。

目 录一、冷轧卷缺陷辊印 (4)粘结 (5)压痕 (6)锯齿边 (7)树纹 (8)划伤 (9)凹坑 (10)锈-1 (11)锈-2 (12)锈-3 (13)氧化皮 (14)氧化色 (15)污板 (16)振纹 (17)碳化边 (18)边部折皱 (19)脱脂不良 (20)油斑 (21)卷印 (22)擦伤 (23)撞伤 (24)浪形 (25)刀印 (26)中间折皱 (27)燕窝 (28)二、热轧卷缺陷边部开裂 (29)分层 (30)条伸 (31)夹杂 (32)孔洞 (33)缺陷名：辊印(ROLL-MARK）不良代码：12发生形态：1）沿轧制方向有周期性的，板面有点状、块状、条状突起或凹陷进去的有间隔的不良。

2）平整辊印与轧钢辊印的区分：平整辊印伤疤处无粗糙度且发亮；轧钢辊印伤疤处发暗，有一定的粗糙度。

发生原因：1）轧钢辊表面受损2）TM辊表面粘有异物3）ANN不良产生氧化皮后，脱落粘附在TM辊上，TM时产生4）作业各Line其它辊面受损对产品的影响：1）外观不良，加工(冲压)时易发生破裂2）影响镀层效果防止对策：1）需要防止由各种杂质飞入钢带影响辊面质量2）对轧钢及TM工程中工作辊的硬度确认（爆辊）3）ANN保护气体的纯净度保证，防止氧化皮的产生缺陷名：压痕（DENT）不良代码：10发生形态：1）有一定周期性的压痕：异物粘附于发生原因：1）作业line各辊上粘有凸起的异物引起2）钢卷摆放位置有异物，导致产生3）小车压痕4）行车吊钩撞击后产生对产品的影响：对产品的影响：缺陷名：锈-1（RUST）不良代码：01发生形态：1）贯穿与钢带表面不规则或局部存在，多发生原因：ECL机组在生产宽料时，热风燥机烘干不良，加上卷取速度快，钢卷边部残留水迹，ANN后，边部成灰白色锈迹，后工程涂油后成黑色或黑褐色。

缺陷名：锈-2（RUST）不良代码：01发生形态：1）贯穿与钢带表面不规则或局部存在，多发生原因：1）渗透状锈主要是ANN前库和后库，由于下雨漏水和行车漏油造成2）ANN钢卷出炉时，炉罩漏水造成对产品的影响：缺陷名：锈-3（RUST） 不良代码：01 发生原因：1）主要是作业周期太长，（ECL→ANN→TM缺陷名：边部折皱(EDGE-BREAK) 不良代码：15发生形态：发生原因：1）TM在拉矫过程中，当超过屈服点时发生不均匀的塑性变形，开卷时沿开卷方向发生局部屈服。

带钢边皱产生的原因及控制
带钢厂在平整厚度大于0.5mm的带钢时，易产生边皱缺陷，外观为弯月状，与轧制方向垂直，常见长度约40mm左右，肉眼明细可见。

分析认为，带钢边部急剧减薄是造成平整后出现边皱的主要原因。

边部减薄是工作辊与带钢边部接触处弹性压扁及带钢金属变形造成。

边部减薄后，凸度相应增加，带钢在卷取过程中，宽度方向上应力分布不均匀，退火时，会使局部粘结产生，后续平整开卷时自然便产生了弯折边皱。

相应的控制技术为：
1）、发挥中间辊横向移动作用，消除工作辊有害弯矩影响，减少工作辊弯曲；采用小工作辊径，减小轧制力，减小轧辊压扁的不均匀分布，从而减小边部减薄量。

2）、使用毛辊轧制。

毛辊轧制时，终轧机架压下率设定为0.5-1.5%，能起到平整机的功能，有效改善板形和边部减薄。

3）、采用T-WRS（锥形工作辊横移）边部减薄控制技术。

采用单锥度的工作辊，根据轧制带钢的不同钢种、规格进行工作辊横移，改变轧辊锥形段带钢的有效长度，减少带钢边部横向流动，从而控制边部减薄。

这是当前应用最广泛的边部减薄控制技术。

4）、边部减薄严重的钢卷，尽量装在退火炉台的顶部。

在退火时，这有助于缓解局部粘结，而退火炉底部的边部减薄严重的钢卷，局部粘结趋于严重，后续平整时带钢边皱产生的趋势更大。

5）、控制平整前钢卷温度。

卷取温度在45℃以上时，金属内部比较活跃，等带钢受到过大拉力时，容易发生微度塑性变形，造成带钢表明折皱。

应控制卷取温度45℃下。

冷轧厂可根据具体各厂实际情况，采取与自己适宜的措施，是可以解决边皱问题，取得显著成效的。
