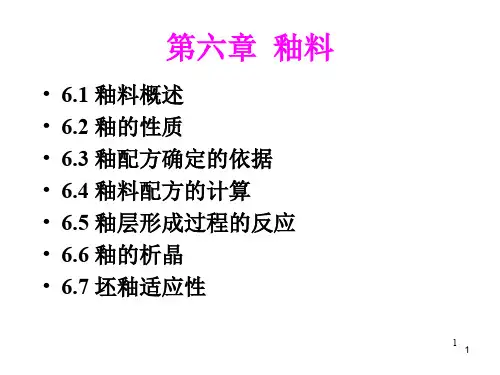

釉PPT课件

釉 是覆盖在陶瓷制品表面的无色或有
色的玻璃质薄层。是用矿物原料（长石、石 英、滑石、高岭土等）和化工原料按一定比 例配合（部分原料可先制成熔块）经过研磨 制成釉浆，施于坯体表面，经一定温度煅烧 而成。能增加制品的机械强度、热稳定性和 电介强度，还有美化器物、便于拭洗、不被 尘土腥秽侵蚀等特点。
釉的种类很多，按烧成温度可分高温釉、低 温釉；按外表特征可分透明釉、乳浊釉、颜 色釉、有光釉、无光釉、裂纹釉（开片）、 结晶釉等；按釉料组成可分为石灰釉、长石 釉、铅釉、无铅釉、硼釉、铅硼釉等。 按颜色不同可分为：青釉彩、白釉彩、青白 釉彩、黑釉彩、红釉彩等。
五代--北宋（公元907-1127年） 此枕胎质细腻色白，釉色洁白， 釉厚处微闪黄绿。枕镂雕殿宇形，门窗斗拱、基址台阶极为精巧。 殿前门掩闭，后门半启，一人峨冠博带，倚门以待。枕面呈如意形， 上刻划缠枝花纹。此枕构思别致，独具意匠，是白瓷中的精品 。
指宋景德镇的“影青”瓷， 它介于青釉与白瓷之间，青色极浅、近白， 元朝产品粗糙，近代有仿。青白瓷传世品 极少，大多是出土器。
黑釉是利用多量氧化铁（含量在4%以上），以还原焰烧制而 成的。此壶具有明显的东晋瓷器特征，是早期黑釉瓷器中的 佳品，充分证明了至晚在公元四世纪，中国黑釉瓷的烧造已 进入了一个成熟期。
含氧化铜的石灰釉，在还原气氛中呈红色， 在氧化气氛中则呈绿色。我国传统的绿釉和绿彩都 是以铜作着色剂，属于铜绿釉。我国在汉代就已用 铜作着色剂烧铅绿釉，宋时瓷器上的绿釉已较普遍。 但是，在明代孔雀绿烧成熟以前，所有的绿釉都呈 深暗青绿色，没有达到亮翠的程度。所以，成功的 绿釉都是明清时期的产品。如高温绿釉中的郎窑绿， 苹果绿，低温绿釉中的孔雀绿、瓜皮绿和秋葵绿等 等。
为宋壶常见形式，通体施青白釉，光素无纹，仅肩部装 饰贴塑小叶作装饰。釉色水绿，薄而莹润，胎质细腻洁 白。

小的器物
笔涂法
仿釉部位干燥后不溶于水，可以继续进行叠层操作，直至证器物的光泽度， 训
步
可用抛光布进行适当地抛光。
骤
对仿釉部位进行抛光时，要选用对器物表面 1
没有损伤的打磨抛光材料。
注
水性漆形成釉面涂层后，要避免接触尖锐锋利 意
2 的工具，防止修复层被破坏。
实 本次实训需要完成以下目标：
训 目
（1）了解水性漆的性能和使用方法。
的 （2）了解仿釉工序的基本操作。
毛笔
颜料
水性漆
实
抛光布 训
准 备
实训前，我们要先了解工艺流程：第一步仔细观察器物缺损的釉面状况，确定仿釉方法； 第二步调色；第三步选择笔涂或者喷涂法进行施釉；最后对釉面进行抛光处理。
一、确定仿釉方法
溶解后的 水性漆
流动
性强 实 训 步 骤
取出适量的水性漆，用去离子水或蒸馏水按大约1:1的比例进行溶解，并与颜料调和均匀。 溶解后的水性漆具有可逆性,流动性强，便于操作，同时有效解决紫外线导致的变色问题。
三、涂施仿釉料液
仿釉料液调
涂施方工具
制好后
缺损面积
涂施方方法
实
训
步
缺损面积
缺损面积
骤
喷笔进行喷涂仿釉 大的器物
仿釉演示
流程图
确定仿釉方法 → 调制釉色 → 涂施仿釉料液 → 干燥抛光
陶瓷器修 复保护
仿釉涂料选择 施釉方法
修复中最 后一步
无论器物损坏程度如何, 都需要对其进行 着色处理，使修复的颜色和光泽与原器物保持 一致, 达到淡化修饰痕迹的效果。
水性漆、醇酸清漆及硝基清漆等都是古 陶瓷器修复中比较常用的仿釉材料。

学习课堂
32
（4）钡质无光釉
• 钡质无光釉是釉层中析出众多钡长石 微晶为主的釉。钡无光釉釉面往往具 有光滑柔和似天鹅绒般的外观，釉面 不易起皱和开裂。
学习课堂
33
• 钡长石析晶对釉组成的要求是SiO2、Al2O3含量 不要太多，且SiO2/Al2O3应控制在3~6之间为好。
• BaO取自BaCO3、BaSO4。用BaSO4的效果更好 一些；BaO与其他成分的反应缓慢，起晶核的作 用。用量范围0.3摩尔以下为好，否则，表面粗糙 且难熔融。
面看来略显粗糙。其优点是耐酸侵蚀的 性能较强。 • 铅也几乎不能从钙釉料中溶解出来，可 以用于餐具瓷釉。
学习课堂
23
B钙无光釉的形成
• 钙无光釉是釉层中析出众多的钙长石微晶 • 钙质无光釉组成中，CaO、SiO2 、Al2O3含
量均应较多。在CaO-SiO2-Al2O3系统中， CaO对釉熔融的作用比较缓慢，在熔融温度 下，能生长钙长石CaO•SiO2•Al2O3。
学习课堂
1
6.8.1无（亚）光釉
• 无光－亚光－仿古釉 • 是釉面无光泽、呈现丝光或玉石状光泽，细
腻平滑而不反射或无强烈反射光线的陶瓷釉。
• 无光釉在近年的建筑陶瓷领域颇受青睐，无论 是墙砖、地砖、外墙砖还是屋面瓦。
• 人们追求一种高雅、平和、安定、沉着的美学
追求，使无光艺术釉从而广受欢迎。（早期书
这种原因，在1200℃下烧成的无光釉几乎不 符合食品法规定。不耐酸的侵蚀，故不适合 用于餐具等。
学习课堂
19
• 锌无光釉是釉层中析出众多硅锌矿微 晶为主的釉料，釉料组成中SiO2、 Al2O3含量不宜过高，且釉应为酸性， 以便ZnO与SiO2析出Zn2SiO4微晶。

按坯体类分: 瓷釉、陶釉及火石器釉；
按烧成温度分: 低温釉，中温釉，高温釉；
按釉面特征分类: 白釉大概是人们出于对银器的钟爱，颜色釉是以其
五彩缤纷受到人们的欢迎，结晶釉的纹样变幻美丽动人，
窑变纹釉琳琅满目，美不胜收，裂纹釉清晰古朴、高雅别 致。除上述外，还有无光釉、乳浊釉、食盐釉等。 近年来，随着科学技术的发展，出现了千姿百态的流 动釉、神奇莫测的变色釉、霞光闪烁的彩虹釉、贵如明珠 的夜光釉等新品种。
3.乳浊剂－保证釉层有足够的覆盖能力
熔体析出的晶体、气体或分散粒子折射率不同，光线散射产
生乳浊。
1）悬浮乳浊剂－不溶于釉，以悬浮状态存在 SnO2、CeO2、ZrO2、SbO3 2) 析出式乳浊剂－冷却时从熔体中析出微晶 ZrO2、SiO2、TiO2 3) 胶体乳浊剂－C、S、P、F
4.着色剂－ 釉层吸收可见光波，呈现不同颜色。
RO•(0.2～0.6)Al2O3• (2.0～5.0)SiO2 炻瓷器生料釉
RO•(0.5～1.2)Al2O3• (5.0～12)SiO2 瓷器或硬质精陶 SiO2/ Al2O3=7:1 ～10:1 2.利用釉的组成—成熟温度图。
3.参考测温锥的标准成分进行配料。
S•K 1a 2a 3a 4a 5a 6a 7 8 9 10 11 12 K2O 0.198 0.220 0.244 0.260 0.274 0.288 0.3 0.3 0.3 0.3 0.3 0.3 Na2O 0.109 0.085 0.059 0.043 0.028 0.013 — — — — — — 化学成分（摩尔数） CaO MgO Al2O3 0.571 0.122 0.639 0.599 0.096 0.652 0.630 0.067 0.667 0.649 0.048 0.676 0.666 0.032 0.686 0.685 0.014 0.693 0.7 0.7 — 0.7 0.8 — 0.7 0.9 — 0.7 1.0 — 0.7 1.2 — 0.7 1.4 — SiO2 5.320 5.687 6.083 6.339 6.565 6.801 7.00 8 10 10 12 14 B2O3 0.217 0.170 0.119 0.086 0.056 0.026 — — — — — — 熔融软 化温度 1100 1120 1140 1160 1180 1200 1220 1240 1260 1280 1300 1350
