侧墙模板安装
为使侧墙达到更好的防水效果，侧墙模板不采用对拉螺栓固定，
而采用[10槽钢作横竖压楞，采用φ50mm圆钢作斜撑在底板上预埋
长450mmφ28mm的钢筋（其中250mm长锚入混凝土内），其间距为
500mm并分两排设置，与侧墙的距离分别为4m和7m。按顺序先安装
夹板，然后压100mm×100mm长4m方木条（间距为300mm），再装
纵、横[10槽钢，最后装20b（200mm×102mm×9mm）工字钢作为斜
撑，间距均为500mm。边墙外侧模板采用100mm×100mm木方（间距
为500mm）纵、横加固。木方外侧使用φ50mm钢管（间距为
500mm）,直接顶于围护结构上。
第一章、模板施工作业指导书一、墙体模板(一）模板安装1.模板安装前应弹出模板就位线，在墙外侧用砂浆找平，支模前将杂物清理干净，大模下口粘贴海绵条，以防止模板穿墙螺栓高低错位及下口跑浆。
2.模板安装前把板面清理干净，刷好脱模剂应涂刷均匀，不得漏刷。
3.钢筋网片就位，电线管、电线盒等与钢筋网片固定，门窗洞模板支好后，内用木方对撑，门窗洞模板与大模接触处要粘贴海绵条。
4.支墙模前，先支门窗洞模板，门窗洞模板先在地面组装成整体，然后放置到钢筋网中，再在中间用木方顶撑，为防止模板串位，模板四周加限位钢筋。
5.每个房间模板组装顺序为每一个房间模板安装前，应先将每个房间的四个角模安装放牢固就位，然后吊放大块平模就位。
角模、平模节点见附图。
所有模板拼缝处要加海绵条处理，以防止拼缝处漏浆。
模板就位后，用斜支撑调整模板位置及垂直度。
6.模板安装工序为：放模板就位线做砂浆找平层安放角模安装内模安装穿墙螺栓安装外模固定调整模板垂度混凝土浇注拆模、清理下段施工。
7.模板校正调直后所有接口处加直芯带加固处理。
(二）模板拆除1.在常温下墙体混凝土拆模砼强度必须达到1.2MPa。
2.拆除模板的顺序与安装模板正好相反，先拆下穿墙杆，再桧支撑调整螺杆，使模板完全脱离混凝土墙面，当局部有吸附或粘结时，可在模板下口橇模点用橇棍橇动，但不得在墙上口晃动或用大锤砸模板，拆下的穿墙螺栓、垫片、销板应清点后放入工具箱内，已备周转使用。
3.阴角模拆除：角模的两侧都是混凝土墙面，吸附力较大，拆模时用橇棍橇动角模下口，使角模脱出，千万不可因拆除困难，用大锤砸角模，造成破坏，影响和后序施工。
4.角模拆除后，凸出墙面的混凝土线条应及时磨平。
5.起吊模板前，必须认真检查穿墙杆是否全部拆完有钩、挂、兜、拌的地方，并清除模板及平台上的杂物，起吊时吊环应落在模板重心部位，并应垂直慢速确认无障碍后，方可提升吊走，同时不得碰撞墙体。
6.墙体模板落地或周转至另一工作面时，必须一次安放稳固。
大连北站站房工程地下通廊底板和侧墙模板施工方案新建铁路哈达客运专线大连北站站房工程地下通廊底板和侧墙模板施工方案编制人:审核人:审批人：编制日期：中铁建工集团大连北站站房工程项目经理部目录1、工程概况 (1)2、编制依据 (1)3、施工预备 (1)3.1技术预备 (2)3.2流水段划分 (2)3.3模板的配置及要求 (3)3.4人员组织 (3)3.5机具和材料的配备 (4)4、施工方法 (4)4.1垫层模板施工 (4)4.1.1底板和地梁垫层施工 (4)4.1.2承台和基础垫层施工 (5)4.2承台和基础模板施工 (5)4.3底板的模板施工 (6)4.4电梯井、集水坑及排水沟模板施工 (7)4.5圆柱模板施工 (8)4.6地下室外墙模板施工 (8)4.6.1木模板配制 (8)4.6.2墙模支撑体系 (9)4.6.2墙模安装 (12)4.6.3墙模拆除 (12)5、质量操纵及验收 (12)5.1质量操纵 (12)5.2质量验收 (13)6、质量保证措施 (13)6.1质量保证措施 (13)6.2通病预防措施 (14)6.3成品爱护措施 (14)7、安全施工 (14)8、圆柱模板运算 (15)9、墙模运算 (16)9.1主楞间距为500MM时的墙模验算 (17)9.1.1墙模板荷载标准值运算 (17)9.1.2墙模板面板的运算 (18)9.1.3墙模板内楞的运算 (20)9.1.4墙模板外楞的运算 (23)9.1.5穿墙螺栓的运算 (25)9.2主楞间距为300MM时的墙模验算 (26)9.2.1墙模板荷载标准值运算 (26)9.2.2墙模板面板的运算 (27)9.2.3墙模板内楞的运算 (30)9.2.4墙模板内楞的运算 (33)9.2.5穿墙螺栓的运算 (35)1、工程概况地下通廊模板施工要紧包括独立基础模板施工、承台模板施工、集水井和电梯井模板施工、地梁模板施工、底板模板施工和外墙模板施工等。

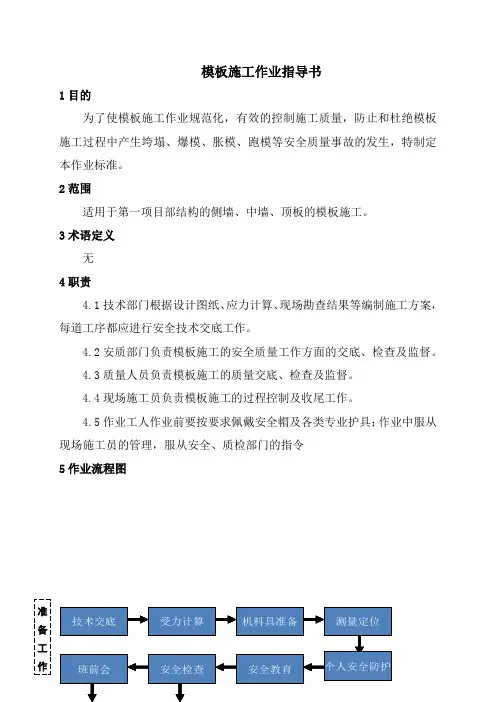

模板施工作业指导书1目的为了使模板施工作业规范化，有效的控制施工质量，防止和杜绝模板施工过程中产生垮塌、爆模、胀模、跑模等安全质量事故的发生，特制定本作业标准。
2范围适用于第一项目部结构的侧墙、中墙、顶板的模板施工。
3术语定义无4职责4.1技术部门根据设计图纸、应力计算、现场勘查结果等编制施工方案，每道工序都应进行安全技术交底工作。
4.2安质部门负责模板施工的安全质量工作方面的交底、检查及监督。
4.3质量人员负责模板施工的质量交底、检查及监督。
4.4现场施工员负责模板施工的过程控制及收尾工作。
4.5作业工人作业前要按要求佩戴安全帽及各类专业护具；作业中服从现场施工员的管理，服从安全、质检部门的指令5作业流程图准备过程控制收尾工作6作业标准6.1准备工作6.1.1技术交底：技术部门根据设计图纸、设计交底、模板支架计算书等编制符合现场实际情况的施工方案及技术交底。
对现场每一位施工人员都进行交底教育考核。
6.1.2受力计算：由技术负责人进行模板受力计算选择满足承载能力及刚度要求的模板体系。
6.1.3机料具准备：吊车、钢丝绳、模板、脱模剂、刷子、螺栓、脚手架、踏板、扳子、对拉杆、电焊机、钢尺、垂球等。
6.1.4定位测量：根据施工设计图纸，利用平面控制网进行模板定位的测量，并进行复核，确保模板位置正确无误。
模板位偏差应小于10mm。
6.1.5个人安全防护：进场人员必须佩戴安全帽、防护鞋、防尘口罩等防护用品,要求钢筋切割、焊接、安装相关防护手套、眼镜等劳保用品配备齐全。
6.1.6安全教育（1)进入施工现场人员必须正确戴好合格的安全帽，系好下颚带，锁好带扣；（2)作业时必须按规定正确使用个人防护用品，着装要整齐，严禁赤脚和穿拖鞋、高跟鞋进入施工现场；（3)在没有可靠安全防护设施的高处（2米以上含2米）和陡坡施工时，必须系好合格的安全带，安全带要系挂牢固，高挂低用，同时高处作业不得穿硬底和带钉易滑的鞋，穿防滑胶鞋；（4)新进场的作业人员，必须首先参加入场安全教育培训，经考试合格后方可上岗，未经教育培训或考试不合格者，不得上岗作业；（5)从事特种作业的人员，必须持证上岗，严禁无证操作，禁止操作与自己无关的机械设备；（6)施工现场禁止吸烟，禁止追逐打闹，禁止酒后作业；（7)施工现场的各种安全防护设施、安全标志等，未经领导及安全员批准严禁随意拆除和挪动。
