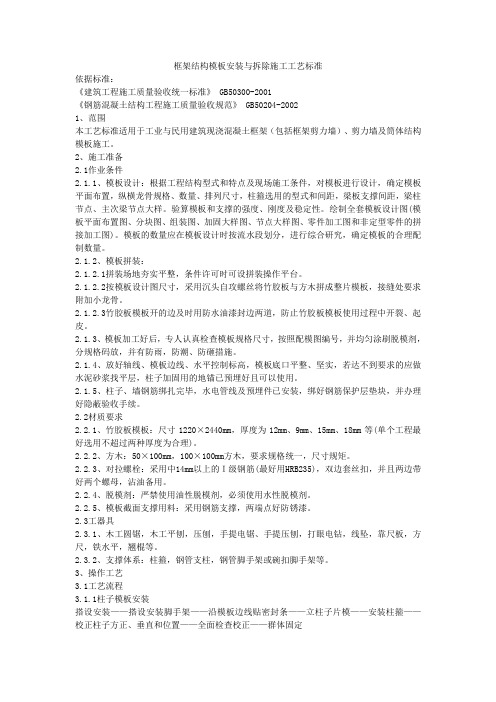

框架结构模板安装与拆除施工工艺标准依据标准：《建筑工程施工质量验收统一标准》 GB50300-2001《钢筋混凝土结构工程施工质量验收规范》 GB50204-20021、范围本工艺标准适用于工业与民用建筑现浇混凝土框架（包括框架剪力墙）、剪力墙及筒体结构模板施工。
2、施工准备2.1作业条件2.1.1、模板设计：根据工程结构型式和特点及现场施工条件，对模板进行设计，确定模板平面布置，纵横龙骨规格、数量、排列尺寸，柱箍选用的型式和间距，梁板支撑间距，梁柱节点、主次梁节点大样。
验算模板和支撑的强度、刚度及稳定性。
绘制全套模板设计图(模板平面布置图、分块图、组装图、加固大样图、节点大样图、零件加工图和非定型零件的拼接加工图)。
模板的数量应在模板设计时按流水段划分，进行综合研究，确定模板的合理配制数量。
2.1.2、模板拼装：2.1.2.1拼装场地夯实平整，条件许可时可设拼装操作平台。
2.1.2.2按模板设计图尺寸，采用沉头自攻螺丝将竹胶板与方木拼成整片模板，接缝处要求附加小龙骨。
2.1.2.3竹胶板模板开的边及时用防水油漆封边两道，防止竹胶板模板使用过程中开裂、起皮。
2.1.3、模板加工好后，专人认真检查模板规格尺寸，按照配模图编号，并均匀涂刷脱模剂，分规格码放，并有防雨，防潮、防砸措施。
2.1.4、放好轴线、模板边线、水平控制标高，模板底口平整、坚实，若达不到要求的应做水泥砂浆找平层，柱子加固用的地锚已预埋好且可以使用。
2.1.5、柱子、墙钢筋绑扎完毕，水电管线及预埋件已安装，绑好钢筋保护层垫块，并办理好隐蔽验收手续。
2.2材质要求2.2.1、竹胶板模板：尺寸1220×2440mm，厚度为12mm、9mm、15mm、18mm等(单个工程最好选用不超过两种厚度为合理)。
2.2.2、方木：50×100mm，100×100mm方木，要求规格统一，尺寸规矩。
2.2.3、对拉螺栓：采用中14mm以上的Ｉ级钢筋(最好用HRB235)，双边套丝扣，并且两边带好两个螺母，沾油备用。
浅析框架结构剪力墙结构和框剪结构1、引言随着社会的不断发展，现代生活水平的不断提高，各城市高楼林立，高层建筑随处可见。
而对于一般高层结构来说，我们经常使用的结构形式有框架结构、剪力墙结构和框架-剪力墙结构，但这三种结构形式在受力、变形都有各自的优缺点，只有充分了解各种结构形式的受力和变形特性，才能在实际的设计过程中根据建筑功能要求合理的布置墙柱，使结构受力合理，设计的房屋经济效益高。
现就从受力变形对三种结构形式进行详细的分析，并对现阶段使用广泛的框架-剪力墙结构进行重點分析。
2、框架结构、剪力墙结构和框架-剪力墙结构的受力变形特点2.1 框架结构2.1.1 框架结构的定义和简介框架结构是由梁、柱组成的承重体系结构。
主梁、柱和基础构成平面框架，各平面框架再由联系梁连接起来而形成框架体系。
框架结构最大的特点是承重构件与围护构件有明确的分工，建筑的内外墙处理十分灵活，应用范围很广。
根据布置方向的不同，框架体系可分为横向布置、纵向布置及纵横双向布置三种形式。
横向布置即主梁沿建筑的横向布置，楼板和联系梁沿纵向布置，其具有结构横向刚度好的优点，实际采用较多。
纵向布置与横向布置相反，因其横向刚度较差，应用较少。
纵横双向布置是在建筑的纵横向均布置承重框架，建筑的整体刚度好，是地震设防区采用的主要方案之一。
图1 框架结构布置示意图2.1.2 框架结构的受力特点框架结构的抗力来自于梁、柱通过节点域的框架作用。
单层框架柱底完全固结，单层梁的刚度也大到可以完全限制柱顶的转动，当有侧向荷载作用时，柱的反弯点在柱的中部，其承受的弯矩为全部外弯矩的二分之一，另外二分之一的外弯矩由柱子的轴力形成的力偶来抵抗。
此情况下的梁、柱之间的相互作用即为框架作用的理想状态--完全框架作用。
一般来说，当梁的线刚度为柱的线刚度的5倍以上时，可以近似地认为梁能完全限制柱的转动，此时就比较接近完全框架作用。
然而实际的框架作用往往介于完全框架作用与悬臂梁排架柱之间，因梁、柱等线性构件受建筑功能的限制，截面不能太大，其线刚度比较小，故而抗侧刚度比较小。
框架－剪力墙结构设计要点（供参考）一、框架－剪力墙结构的特点1、框架-剪力墙（也称为框架-抗震墙结构或框剪结构）既能为建筑使用提供较大的平面空间，又具有较大的抗侧力刚度。
2、框剪结构由框架和剪力墙两种不同抗侧力结构组成（框架在水平力作用下变形曲线为剪切型，而此时剪力墙的变形曲线为弯曲型）它们通过平面内刚度无限大的楼板连接在一起，相互协调，最终的变形曲线为呈反S形的弯剪型位移曲线。
3、框剪结构在下部楼层剪力墙承担了大部分的剪力，而在上部楼层虽然总的剪力较小但框架却承担了相当数值的剪力。
4、框剪结构具有多道抗震防线，并且从国内外的多次地震的震害调查表明它是一种抗震性能很好的结构体系。
5、框剪结构的水平位移是由层间位移角控制，而不是由顶点水平位移控制的，而最大的层间位移角发生在（0.4～0.8）H范围内。
6、框剪结构在水平力作用下，框架上下各楼层的所受剪力值比较接近，梁、柱的弯矩和剪力值变化小，使得全楼梁、柱规格少，有利施工。
二、框架－剪力墙结构的设计注意事项1、0.2Q0调整2、当框架结构承受的倾覆力矩占底部总倾覆力矩的50%以上时，框架部分的抗震等级（4.8.2）、轴压比（表 6.4.2）按框架结构采用；最大适用高度和高宽比限值可比框架结构适当提高。
3、在框架－剪力墙中，剪力墙太少则结构不安全，太多则结构刚度过大，加大了地震作用效应，而且也不经济，适合的框架应该是总框架承受的最大层剪力宜在0.2V0~0.4V0(V0为结构底部总剪力)4、框剪结构应设计成双向抗侧力体系，抗震设计时，结构两主轴方向均应布置剪力墙。
5、剪力墙周边应设置端柱和梁作为边框，端柱截面尺寸宜与同层框架柱相同，且应满足框架柱的要求；当墙周边仅有柱而无梁时，应设置暗梁，其高度可取2倍墙厚。
6、剪力墙开洞时，应在洞口两侧配置边缘构件，且洞口上、下边缘宜配置构造纵向钢筋。
7、框剪结构的剪力墙布置要求详见《高规》8.1.7条8、框架柱与剪力墙平面内相连且跨高比小于5的梁界定为连梁，其刚度折减系数不小于0.5，框架柱与剪力墙平面外相连的梁，可不作为连梁，并与剪力墙相交支座按铰支座。
框架结构、剪力墙结构、框剪结构框支剪力墙结构框架剪力墙就是以框架和剪力墙共同承担水平和竖向荷载的一种结构体系。
这是从结构整体角度来划分的。
框支剪力墙指的是结构中的局部，部分剪力墙因建筑要求不能落地，直接落在下层框架梁上，再由框架梁将荷载传至框架柱上，这样的梁就叫框支梁，柱就叫框支柱，上面的墙就叫框支剪力墙。
这是一个局部的概念，因为结构中一般只有部分剪力墙会是框支剪力墙，大部分剪力墙一般都会落地的。
一般多用于下部要求大开间,上部住宅、酒店且房间内不能出现柱角的综合高层房屋。
框支－剪力墙结构抗震性能差，造价高，应尽量避免采用。
但它能满足现代建筑不同功能组合的需要，有时结构设计又不可避免此种结构型式，对此应采取措施积极改善其抗震性能，尽可能减少材料消耗，以降低工程造价。
因此，框架剪力墙结构包括框支剪力墙，框支剪力墙却不一定是框架剪力墙结构。
框架结构的受力特点是荷载传给楼板，再传给次梁、主梁、柱、基础、地基。
此种结构受力体系由梁、柱组成，用以承受竖向荷载是有利的，但是在承受水平荷载方面能力有限，因此仅仅适用于房屋高度不大，层数不多的建筑。
剪力墙即一段钢筋混凝土墙体，因其抗剪能力很强，故称剪力墙。
在框剪结构中，框架与剪力墙协同受力，剪力墙承受大部分水平荷载，框架承受大部分的竖向荷载，这样大大减少了柱子的截面。
当房屋的层数更高的时候横向水平荷载更大，这时宜采用剪力墙结构，即全部采用纵横布置的剪力墙。
剪力墙不仅承受水平荷载，亦承受垂直荷载。
剪力墙的计算剪力墙考虑地震作用组合的剪力墙，其正截面抗震承载力应按本规范第7 章和第条的规定计算，但在其正截面承载力计算公式右边，应除以相应的承载力抗震调整系数γRE。
剪力墙各墙肢截面考虑地震作用组合的弯矩设计值：对一级抗震等级剪力墙的底部加强部位及以上一层，应按墙肢底部截面考虑地震作用组合弯矩设计值采用，其他部位可采用考虑地震作用组合弯矩设计值乘以增大系数考虑地震作用组合的剪力墙的剪力设计值Vw 应按下列规定计算：1 底部加强部位1）9 度设防烈度（）且不应小于按公式（）求得的剪力设计Vw2）其他情况一级抗震等级Vw＝（）二级抗震等级Vw＝（）三级抗震等级Vw＝（）四级抗震等级取地震作用组合下的剪力设计值2 其他部位Vw＝V （）式中Mwua———剪力墙底部截面按实配钢筋截面面积、材料强度标准值且考虑承载力抗震调整系数计算的正截面抗震受弯承载力所对应的弯矩值；有翼墙时应计入墙两侧各一倍翼墙厚度范围内的纵向钢筋；M———考虑地震作用组合的剪力墙底部截面的弯矩设计值；V———考虑地震作用组合的剪力墙的剪力设计值。

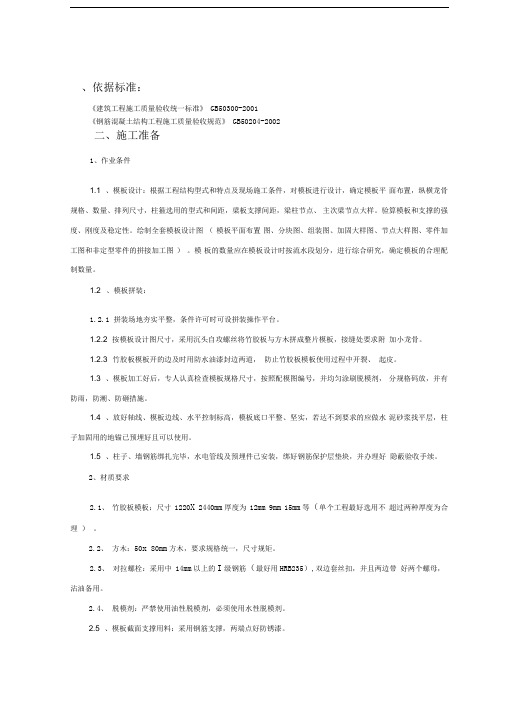

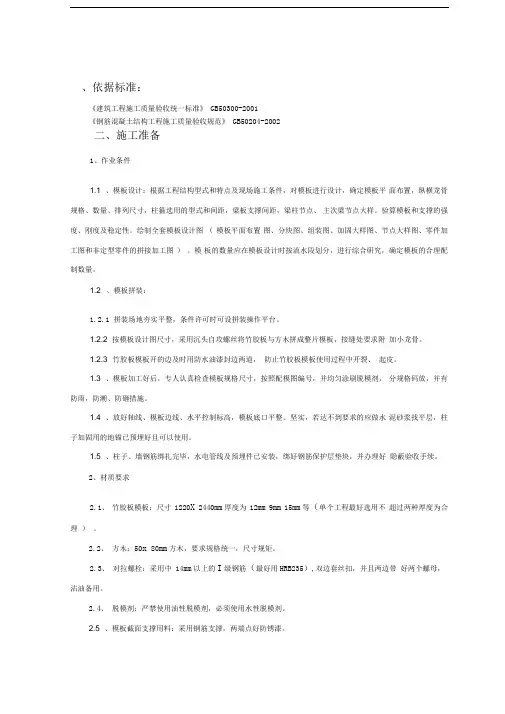

、依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《钢筋混凝土结构工程施工质量验收规范》GB50204-2002二、施工准备1、作业条件1.1 、模板设计：根据工程结构型式和特点及现场施工条件，对模板进行设计，确定模板平面布置，纵横龙骨规格、数量、排列尺寸，柱箍选用的型式和间距，梁板支撑间距，梁柱节点、主次梁节点大样。
验算模板和支撑的强度、刚度及稳定性。
绘制全套模板设计图（模板平面布置图、分块图、组装图、加固大样图、节点大样图、零件加工图和非定型零件的拼接加工图）。
模板的数量应在模板设计时按流水段划分，进行综合研究，确定模板的合理配制数量。
1.2 、模板拼装：1.2.1 拼装场地夯实平整，条件许可时可设拼装操作平台。
1.2.2 按模板设计图尺寸，采用沉头自攻螺丝将竹胶板与方木拼成整片模板，接缝处要求附加小龙骨。
1.2.3 竹胶板模板开的边及时用防水油漆封边两道，防止竹胶板模板使用过程中开裂、起皮。
1.3 、模板加工好后，专人认真检查模板规格尺寸，按照配模图编号，并均匀涂刷脱模剂，分规格码放，并有防雨，防潮、防砸措施。
1.4 、放好轴线、模板边线、水平控制标高，模板底口平整、坚实，若达不到要求的应做水泥砂浆找平层，柱子加固用的地锚已预埋好且可以使用。
1.5 、柱子、墙钢筋绑扎完毕，水电管线及预埋件已安装，绑好钢筋保护层垫块，并办理好隐蔽验收手续。
2、材质要求2.1、竹胶板模板：尺寸1220X 2440mm厚度为12mm 9mm 15mm等（单个工程最好选用不超过两种厚度为合理）。
2.2、方木：50x 80mm方木，要求规格统一，尺寸规矩。
2.3、对拉螺栓：采用中14mm以上的I级钢筋（最好用HRB235）,双边套丝扣，并且两边带好两个螺母，沾油备用。
2.4、脱模剂：严禁使用油性脱模剂，必须使用水性脱模剂。
2.5 、模板截面支撑用料：采用钢筋支撑，两端点好防锈漆。
3、工器具3.1、圆锯，木工平刨，压刨，手提电锯、手提压刨，打眼电钻，线坠，靠尺板，方尺，铁水平，翘棍等。

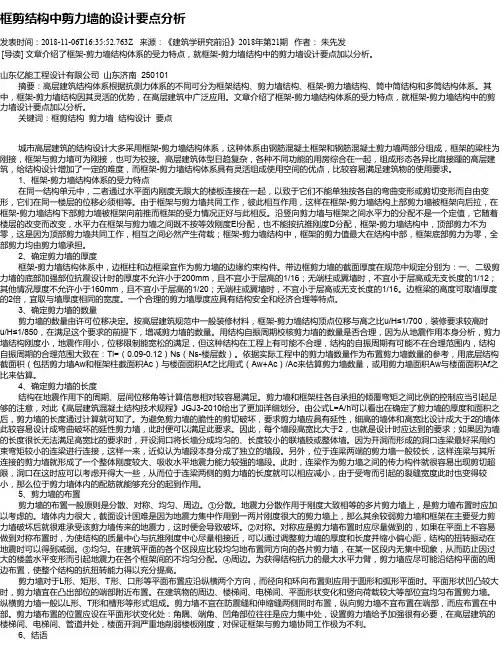

框剪结构中剪力墙的设计要点分析发表时间：2018-11-06T16:35:52.763Z 来源：《建筑学研究前沿》2018年第21期作者：朱先发[导读] 文章介绍了框架-剪力墙结构体系的受力特点，就框架-剪力墙结构中的剪力墙设计要点加以分析。
山东亿能工程设计有限公司山东济南 250101 摘要：高层建筑结构体系根据抗侧力体系的不同可分为框架结构、剪力墙结构、框架-剪力墙结构、筒中筒结构和多筒结构体系。
其中，框架-剪力墙结构因其灵活的优势，在高层建筑中广泛应用。
文章介绍了框架-剪力墙结构体系的受力特点，就框架-剪力墙结构中的剪力墙设计要点加以分析。
关键词：框剪结构剪力墙结构设计要点城市高层建筑的结构设计大多采用框架-剪力墙结构体系，这种体系由钢筋混凝土框架和钢筋混凝土剪力墙两部分组成，框架的梁柱为刚接，框架与剪力墙可为刚接，也可为铰接。
高层建筑体型日趋复杂，各种不同功能的用房综合在一起，组成形态各异比肩接踵的高层建筑，给结构设计增加了一定的难度，而框架-剪力墙结构体系具有灵活组成使用空间的优点，比较容易满足建筑物的使用要求。
1、框架-剪力墙结构体系的受力特点在同一结构单元中，二者通过水平面内刚度无限大的楼板连接在一起，以致于它们不能单独按各自的弯曲变形或剪切变形而自由变形，它们在同一楼层的位移必须相等。
由于框架与剪力墙共同工作，彼此相互作用，这样在框架-剪力墙结构上部剪力墙被框架向后拉，在框架-剪力墙结构下部剪力墙被框架向前推而框架的受力情况正好与此相反。
沿竖向剪力墙与框架之间水平力的分配不是一个定值，它随着楼层的改变而改变，水平力在框架与剪力墙之间既不按等效刚度El分配，也不能按抗推刚度D分配，框架-剪力墙结构中，顶部剪力不为零，这是因为顶部剪力墙共同工作，相互之间必然产生荷载；框架-剪力墙结构中，框架的剪力值最大在结构中部，框架底部剪力为零，全部剪力均由剪力墙承担。
2、确定剪力墙的厚度框架-剪力墙结构体系中，边框柱和边框梁宜作为剪力墙的边缘约束构件。
浅谈框架剪力墙结构施工要点及质量控制前言:框架—剪力墙结构也称框剪结构，这种结构是在框架结构中布置一定数量的剪力墙，构成灵活自由的使用空间，满足不同建筑功能的要求,同样又有足够的剪力墙，有相当大的侧向刚度，框剪结构的受力特点，是由框架和剪力墙结构两种不同的抗侧力结构组成的新的受力形式.框架－剪力墙结构是在框架结构中设置适当的剪力墙的结构。
它具有框架结构平面的布置灵活,有较大空间的的优点，又具有侧向刚度较大的优点。
框架－剪力强结构中，剪力墙主要承受水平荷载，竖向荷载由框架承担。
随着城市土地市场的供应紧张，框架剪力墙结构在我国的建筑领域建设中应用越来越广泛，但框剪结构施工设计、施工技术要求较高，施工难度较大。
现结合以下案例对高层建筑施工质量问题进行简要分析,并着重探讨相关质量控制措施:案例条件：本工程为某房地产开发有限公司建设的单元楼工程，为一类建筑环境。
地下一层、地上18层住宅楼，每层4户，建筑高度2.8m,总建筑面积约9000.4m2，建筑高度为52.45米，室内外高差0.6m,呈矩形布局。
本工程结构类型为框架-剪力墙结构，地上18层，地下一层,抗震烈度按7度设防，抗震等级为二级。
该工程基础采取满堂基础,主体结构采用框架-剪力墙结构,抗震烈度为7度，抗震等级为二级。
地下室底板、墙体、顶板均为抗渗防水钢筋混凝土,抗渗等级﹥S8。
混凝土强度等级:满堂基础100mm垫层为C10混凝土，地下室柱、墙体、底板、楼板均为C35防水混凝土，屋顶廊柱混凝土为C30。
一至十层柱混凝土为C35，十层以上柱混凝土为C30，梁板均为C25，剪力墙与该层柱混凝土等级相同。
该工程楼板结构均为双层双向，门洞下须设暗梁。
墙体配筋均为双排双向，水平筋在外，竖筋在内。
钢筋接头,框支柱采用机械接头，框支梁下部不设接头，上部采用焊接或机械接头，在同一截面内面积不得超过25％，相邻接头间距大于35d。
钢筋保护层：墙体水平筋保护层为15mm,梁主筋保护层为25mm，柱主筋保护层为30mm,楼板、阳台、楼梯保护层厚均为15mm。
