小电流接地选线装置的重要性

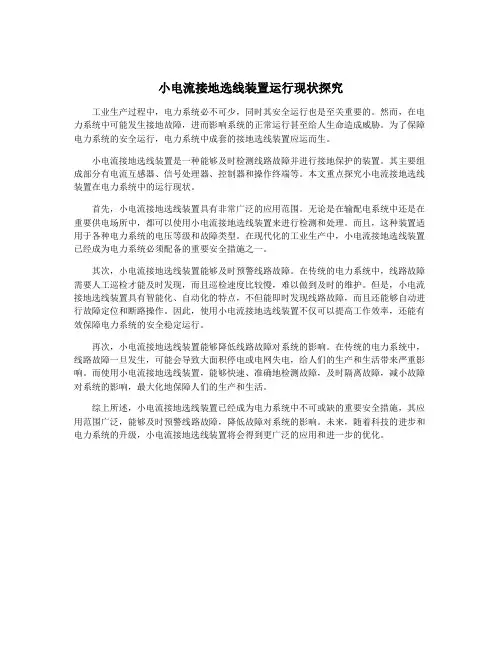

小电流接地选线装置运行现状探究工业生产过程中，电力系统必不可少，同时其安全运行也是至关重要的。

然而，在电力系统中可能发生接地故障，进而影响系统的正常运行甚至给人生命造成威胁。

为了保障电力系统的安全运行，电力系统中成套的接地选线装置应运而生。

小电流接地选线装置是一种能够及时检测线路故障并进行接地保护的装置。

其主要组成部分有电流互感器、信号处理器、控制器和操作终端等。

本文重点探究小电流接地选线装置在电力系统中的运行现状。

首先，小电流接地选线装置具有非常广泛的应用范围。

无论是在输配电系统中还是在重要供电场所中，都可以使用小电流接地选线装置来进行检测和处理。

而且，这种装置适用于各种电力系统的电压等级和故障类型。

在现代化的工业生产中，小电流接地选线装置已经成为电力系统必须配备的重要安全措施之一。

其次，小电流接地选线装置能够及时预警线路故障。

在传统的电力系统中，线路故障需要人工巡检才能及时发现，而且巡检速度比较慢，难以做到及时的维护。

但是，小电流接地选线装置具有智能化、自动化的特点，不但能即时发现线路故障，而且还能够自动进行故障定位和断路操作。

因此，使用小电流接地选线装置不仅可以提高工作效率，还能有效保障电力系统的安全稳定运行。

再次，小电流接地选线装置能够降低线路故障对系统的影响。

在传统的电力系统中，线路故障一旦发生，可能会导致大面积停电或电网失电，给人们的生产和生活带来严重影响。

而使用小电流接地选线装置，能够快速、准确地检测故障，及时隔离故障，减小故障对系统的影响，最大化地保障人们的生产和生活。

综上所述，小电流接地选线装置已经成为电力系统中不可或缺的重要安全措施，其应用范围广泛，能够及时预警线路故障，降低故障对系统的影响。

未来，随着科技的进步和电力系统的升级，小电流接地选线装置将会得到更广泛的应用和进一步的优化。

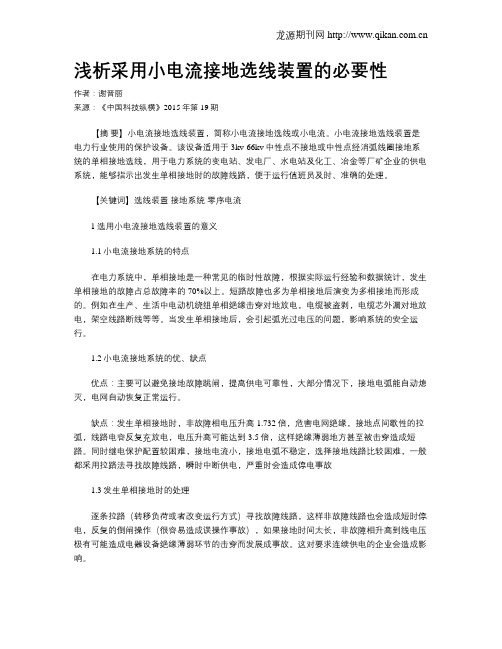

浅析采用小电流接地选线装置的必要性作者：谢晋丽来源：《中国科技纵横》2015年第19期【摘要】小电流接地选线装置，简称小电流接地选线或小电流。

小电流接地选线装置是电力行业使用的保护设备。

该设备适用于3kv-66kv中性点不接地或中性点经消弧线圈接地系统的单相接地选线，用于电力系统的变电站、发电厂、水电站及化工、冶金等厂矿企业的供电系统，能够指示出发生单相接地时的故障线路，便于运行值班员及时、准确的处理。

【关键词】选线装置接地系统零序电流1选用小电流接地选线装置的意义1.1小电流接地系统的特点在电力系统中，单相接地是一种常见的临时性故障，根据实际运行经验和数据统计，发生单相接地的故障占总故障率的70%以上。

短路故障也多为单相接地后演变为多相接地而形成的。

例如在生产、生活中电动机绕组单相绝缘击穿对地放电，电缆被盗剥，电缆芯外漏对地放电，架空线路断线等等。

当发生单相接地后，会引起弧光过电压的问题，影响系统的安全运行。

1.2小电流接地系统的优、缺点优点：主要可以避免接地故障跳闸，提高供电可靠性，大部分情况下，接地电弧能自动熄灭，电网自动恢复正常运行。

缺点：发生单相接地时，非故障相电压升高1.732倍，危害电网绝缘，接地点间歇性的拉弧，线路电容反复充放电，电压升高可能达到3.5倍，这样绝缘薄弱地方甚至被击穿造成短路。

同时继电保护配置较困难，接地电流小，接地电弧不稳定，选择接地线路比较困难，一般都采用拉路法寻找故障线路，瞬时中断供电，严重时会造成停电事故1.3发生单相接地时的处理逐条拉路（转移负荷或者改变运行方式）寻找故障线路，这样非故障线路也会造成短时停电，反复的倒闸操作（很容易造成误操作事故），如果接地时间太长，非故障相升高到线电压极有可能造成电器设备绝缘薄弱环节的击穿而发展成事故。

这对要求连续供电的企业会造成影响。

通过小电流接地选线装置可以找出接地线路从而发出信号（或报警），然后由运行人员采取措施后（转移负荷）再切除故障线路，这样可以大大提高电力供应中的安全、经济性。

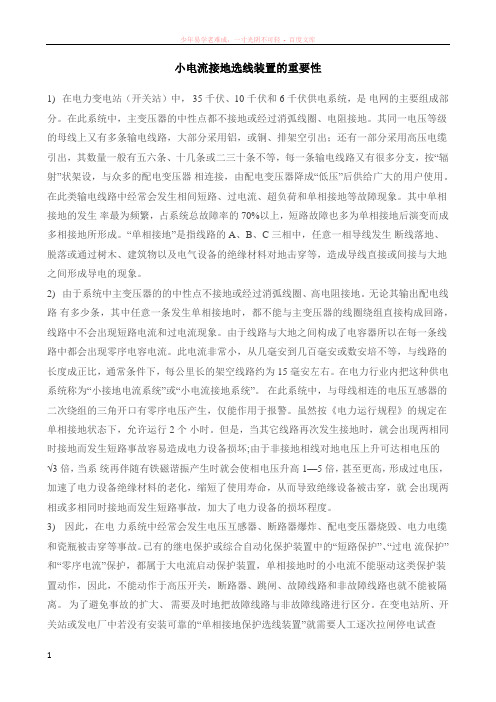

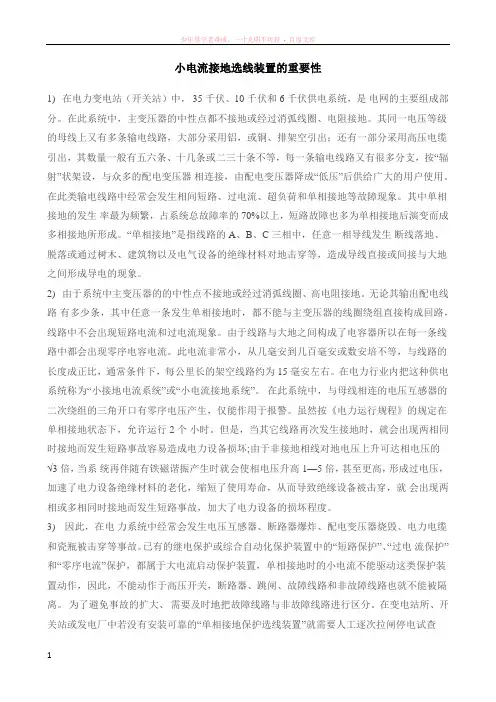

小电流接地选线装置的重要性1)在电力变电站（开关站）中， 35千伏、10千伏和6千伏供电系统，是电网的主要组成部分。

在此系统中，主变压器的中性点都不接地或经过消弧线圈、电阻接地。

其同一电压等级的母线上又有多条输电线路，大部分采用铝，或铜、排架空引出；还有一部分采用高压电缆引出，其数量一般有五六条、十几条或二三十条不等，每一条输电线路又有很多分支，按“辐射”状架设，与众多的配电变压器相连接，由配电变压器降成“低压”后供给广大的用户使用。

在此类输电线路中经常会发生相间短路、过电流、超负荷和单相接地等故障现象。

其中单相接地的发生率最为频繁，占系统总故障率的70%以上，短路故障也多为单相接地后演变而成多相接地所形成。

“单相接地”是指线路的A、B、C三相中，任意一相导线发生断线落地、脱落或通过树木、建筑物以及电气设备的绝缘材料对地击穿等，造成导线直接或间接与大地之间形成导电的现象。

2)由于系统中主变压器的的中性点不接地或经过消弧线圈、高电阻接地。

无论其输出配电线路有多少条，其中任意一条发生单相接地时，都不能与主变压器的线圈绕组直接构成回路，线路中不会出现短路电流和过电流现象。

由于线路与大地之间构成了电容器所以在每一条线路中都会出现零序电容电流。

此电流非常小，从几毫安到几百毫安或数安培不等，与线路的长度成正比，通常条件下，每公里长的架空线路约为15 毫安左右。

在电力行业内把这种供电系统称为“小接地电流系统”或“小电流接地系统”。

在此系统中，与母线相连的电压互感器的二次绕组的三角开口有零序电压产生，仅能作用于报警。

虽然按《电力运行规程》的规定在单相接地状态下，允许运行2个小时。

但是，当其它线路再次发生接地时，就会出现两相同时接地而发生短路事故容易造成电力设备损坏;由于非接地相线对地电压上升可达相电压的√3倍，当系统再伴随有铁磁谐振产生时就会使相电压升高1—5倍，甚至更高，形成过电压，加速了电力设备绝缘材料的老化，缩短了使用寿命，从而导致绝缘设备被击穿，就会出现两相或多相同时接地而发生短路事故，加大了电力设备的损坏程度。

《小电流接地故障选线算法研究及装置实现》篇一一、引言在电力系统中，小电流接地故障是一种常见的故障类型。

由于故障电流较小，传统的选线方法往往难以准确判断故障线路，导致故障处理效率低下，甚至可能引发更严重的电力事故。

因此，研究小电流接地故障选线算法及装置实现具有重要的现实意义。

本文首先对小电流接地故障的背景及研究意义进行简要介绍，然后阐述选线算法的研究现状和存在的问题，最后介绍本文的研究内容和组织结构。

二、小电流接地故障概述小电流接地故障是指电力系统在正常运行过程中，由于各种原因导致的一相或多相接地故障，且故障电流较小。

这种故障类型在配电网中尤为常见，对电力系统的安全稳定运行造成较大威胁。

小电流接地故障的特点是故障特征不明显，选线难度大，因此需要研究有效的选线算法和装置实现。

三、选线算法研究现状及存在的问题目前，针对小电流接地故障的选线算法主要有基于稳态分量的选线方法、基于暂态分量的选线方法和基于人工智能的选线方法等。

其中，基于稳态分量的选线方法应用较早，但由于受到电网干扰和噪声等因素的影响，选线准确性有待提高。

基于暂态分量的选线方法能够较好地克服稳态分量选线的不足，但在实际应用中仍存在算法复杂、计算量大等问题。

基于人工智能的选线方法虽然具有较高的选线准确性，但需要大量的训练样本和计算资源。

四、选线算法研究及优化针对上述问题，本文提出了一种基于多特征融合的小电流接地故障选线算法。

该算法首先对故障线路的稳态分量和暂态分量进行提取和预处理，然后利用多种特征融合技术对故障线路进行判断和识别。

具体而言，该算法包括以下步骤：1. 数据采集与预处理：通过安装于配电网中的监测装置，实时采集各线路的电压和电流数据，并进行预处理，提取出故障线路的稳态分量和暂态分量。

2. 特征提取与选择：根据小电流接地故障的特点，提取出反映故障线路特征的物理量和参数，如零序电流、零序电压等。

同时，利用信号处理技术对提取的特征进行去噪和优化。

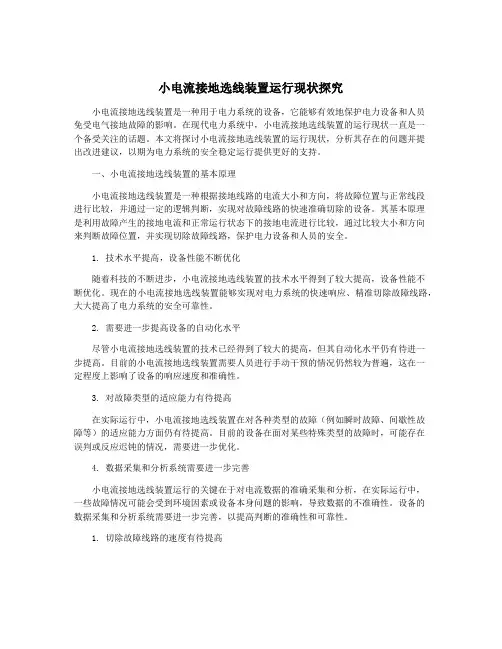

小电流接地选线装置运行现状探究小电流接地选线装置是一种用于电力系统的设备，它能够有效地保护电力设备和人员免受电气接地故障的影响。

在现代电力系统中，小电流接地选线装置的运行现状一直是一个备受关注的话题。

本文将探讨小电流接地选线装置的运行现状，分析其存在的问题并提出改进建议，以期为电力系统的安全稳定运行提供更好的支持。

一、小电流接地选线装置的基本原理小电流接地选线装置是一种根据接地线路的电流大小和方向，将故障位置与正常线段进行比较，并通过一定的逻辑判断，实现对故障线路的快速准确切除的设备。

其基本原理是利用故障产生的接地电流和正常运行状态下的接地电流进行比较，通过比较大小和方向来判断故障位置，并实现切除故障线路，保护电力设备和人员的安全。

1. 技术水平提高，设备性能不断优化随着科技的不断进步，小电流接地选线装置的技术水平得到了较大提高，设备性能不断优化。

现在的小电流接地选线装置能够实现对电力系统的快速响应、精准切除故障线路，大大提高了电力系统的安全可靠性。

2. 需要进一步提高设备的自动化水平尽管小电流接地选线装置的技术已经得到了较大的提高，但其自动化水平仍有待进一步提高。

目前的小电流接地选线装置需要人员进行手动干预的情况仍然较为普遍，这在一定程度上影响了设备的响应速度和准确性。

3. 对故障类型的适应能力有待提高在实际运行中，小电流接地选线装置在对各种类型的故障（例如瞬时故障、间歇性故障等）的适应能力方面仍有待提高。

目前的设备在面对某些特殊类型的故障时，可能存在误判或反应迟钝的情况，需要进一步优化。

4. 数据采集和分析系统需要进一步完善小电流接地选线装置运行的关键在于对电流数据的准确采集和分析，在实际运行中，一些故障情况可能会受到环境因素或设备本身问题的影响，导致数据的不准确性。

设备的数据采集和分析系统需要进一步完善，以提高判断的准确性和可靠性。

1. 切除故障线路的速度有待提高在实际运行中，小电流接地选线装置切除故障线路的速度仍有待提高。

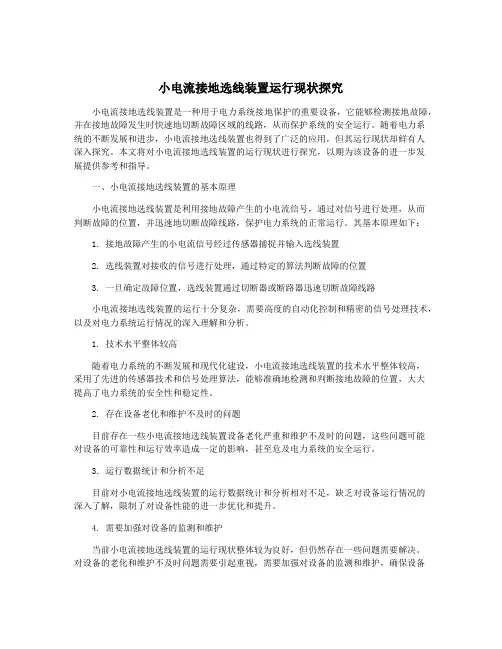

小电流接地选线装置运行现状探究小电流接地选线装置是一种用于电力系统接地保护的重要设备，它能够检测接地故障，并在接地故障发生时快速地切断故障区域的线路，从而保护系统的安全运行。

随着电力系统的不断发展和进步，小电流接地选线装置也得到了广泛的应用，但其运行现状却鲜有人深入探究。

本文将对小电流接地选线装置的运行现状进行探究，以期为该设备的进一步发展提供参考和指导。

一、小电流接地选线装置的基本原理小电流接地选线装置是利用接地故障产生的小电流信号，通过对信号进行处理，从而判断故障的位置，并迅速地切断故障线路，保护电力系统的正常运行。

其基本原理如下：1. 接地故障产生的小电流信号经过传感器捕捉并输入选线装置2. 选线装置对接收的信号进行处理，通过特定的算法判断故障的位置3. 一旦确定故障位置，选线装置通过切断器或断路器迅速切断故障线路小电流接地选线装置的运行十分复杂，需要高度的自动化控制和精密的信号处理技术，以及对电力系统运行情况的深入理解和分析。

1. 技术水平整体较高随着电力系统的不断发展和现代化建设，小电流接地选线装置的技术水平整体较高，采用了先进的传感器技术和信号处理算法，能够准确地检测和判断接地故障的位置，大大提高了电力系统的安全性和稳定性。

2. 存在设备老化和维护不及时的问题目前存在一些小电流接地选线装置设备老化严重和维护不及时的问题，这些问题可能对设备的可靠性和运行效率造成一定的影响，甚至危及电力系统的安全运行。

3. 运行数据统计和分析不足目前对小电流接地选线装置的运行数据统计和分析相对不足，缺乏对设备运行情况的深入了解，限制了对设备性能的进一步优化和提升。

4. 需要加强对设备的监测和维护当前小电流接地选线装置的运行现状整体较为良好，但仍然存在一些问题需要解决。

对设备的老化和维护不及时问题需要引起重视，需要加强对设备的监测和维护，确保设备能够长期稳定地运行。

需要加强对设备运行数据的统计和分析，为设备性能的进一步提升提供可靠的数据支持。

小电流接地选线装置原理
小电流接地选线装置是一种用于电气系统中的保护装置，其原理是利用小电流
接地选线装置来检测接地故障，并在发生故障时及时切断电源，以保护人身安全和设备的正常运行。

首先，小电流接地选线装置的工作原理是基于接地故障电流的检测。

当电气系
统中出现接地故障时，会产生接地故障电流，这些电流会通过接地电阻流回地面，而小电流接地选线装置会通过电流互感器检测这些接地故障电流的存在。

其次，一旦小电流接地选线装置检测到接地故障电流的存在，它会立即切断电源，以防止接地故障电流对人身和设备造成伤害。

这样就可以保证电气系统的安全运行，避免因接地故障而引发的火灾和其他意外事故。

此外，小电流接地选线装置还具有选择性的功能，它可以根据接地故障电流的
大小和持续时间来判断故障的严重程度，并采取相应的保护措施。

这样可以最大程度地减少误动作，提高装置的可靠性和稳定性。

总的来说，小电流接地选线装置是一种非常重要的电气保护装置，它的工作原
理简单清晰，能够有效地保护电气系统和人身安全。

在电气系统中广泛应用，对于提高电气系统的安全性和可靠性具有重要意义。

在实际应用中，小电流接地选线装置的原理可以根据具体的电气系统要求进行
调整和优化，以适应不同的工作环境和需求。

同时，对于小电流接地选线装置的选型和安装也需要根据实际情况进行认真考虑和规划，以确保其能够发挥最大的作用。

综上所述，小电流接地选线装置的原理是基于接地故障电流的检测和切断电源
的保护措施，具有简单清晰、可靠性高等特点，是电气系统中不可或缺的重要装置。

希望本文对小电流接地选线装置的原理有所帮助，谢谢阅读！。

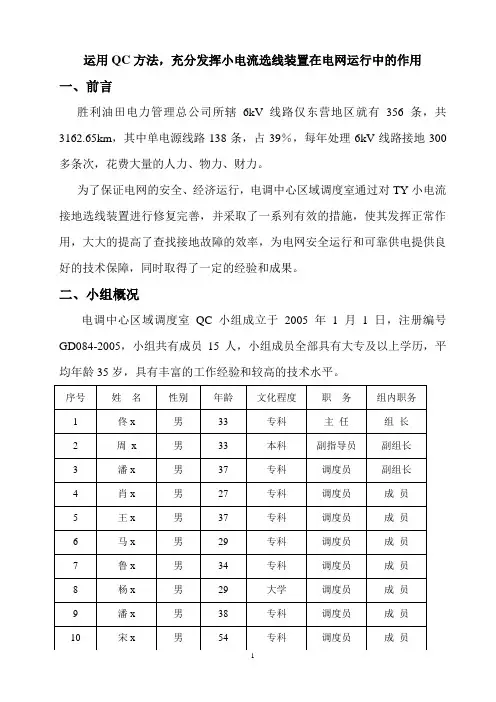

运用QC方法，充分发挥小电流选线装置在电网运行中的作用一、前言胜利油田电力管理总公司所辖6kV线路仅东营地区就有356条，共3162.65km，其中单电源线路138条，占39％，每年处理6kV线路接地300多条次，花费大量的人力、物力、财力。

为了保证电网的安全、经济运行，电调中心区域调度室通过对TY小电流接地选线装置进行修复完善，并采取了一系列有效的措施，使其发挥正常作用，大大的提高了查找接地故障的效率，为电网安全运行和可靠供电提供良好的技术保障，同时取得了一定的经验和成果。

二、小组概况电调中心区域调度室QC小组成立于2005年1月1日，注册编号GD084-2005，小组共有成员15人，小组成员全部具有大专及以上学历，平均年龄35岁，具有丰富的工作经验和较高的技术水平。

序号姓名性别年龄文化程度职务组内职务1 佟x 男33 专科主任组长2 周x 男33 本科副指导员副组长3 潘x 男37 专科调度员副组长4 肖x 男27 专科调度员成员5 王x 男37 专科调度员成员6 马x 男29 专科调度员成员7 鲁x 男34 专科调度员成员8 杨x 男29 大学调度员成员9 潘x 男38 专科调度员成员10 宋x 男54 专科调度员成员三、选题理由油田6kV配电网采用中性点不接地系统，发生单相接地时会引起非接地相对地电压的升高，而且间歇性弧光接地可能引起电弧过电压，对系统绝缘有较大威胁，长时间接地运行可能会引起绝缘击穿发生相间短路故障，严重时会造成电压互感器内部发热，加速绝缘老化，烧毁互感器；因此系统发生单相接地2个小时后，必须对接地线路进行拉闸停电，以切除接地故障。

但是油田电网所带线路主要为油井负荷，且大多为单电源线路，这样电网的安全运行和油田正常生产发生了矛盾。

TY系列小电流接地选线装置在选择接地线路和寻找接地故障点上效果良好，能够减少调整线路及拉路次数，缩短电网接地运行时间，提高供电的连续性、可靠性；目前我公司在部分变电站安装了TY接地选线装置，但在使用过程中还存在着一些问题，效果并不理想，因此我们选择了《充分发挥小电流选线装置在电网运行中的作用》这一课题进行攻关。

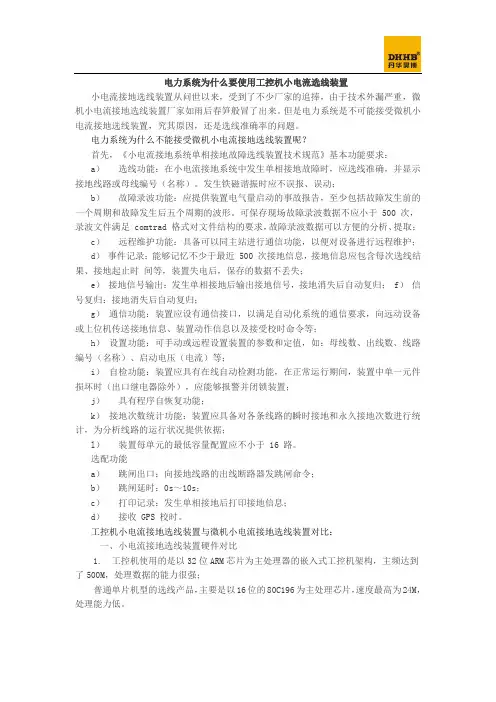

电力系统为什么要使用工控机小电流选线装置小电流接地选线装置从问世以来，受到了不少厂家的追捧，由于技术外漏严重，微机小电流接地选线装置厂家如雨后春笋般冒了出来。

但是电力系统是不可能接受微机小电流接地选线装置，究其原因，还是选线准确率的问题。

电力系统为什么不能接受微机小电流接地选线装置呢？首先，《小电流接地系统单相接地故障选线装置技术规范》基本功能要求：a）选线功能：在小电流接地系统中发生单相接地故障时，应选线准确，并显示接地线路或母线编号（名称）。

发生铁磁谐振时应不误报、误动；b）故障录波功能：应提供装置电气量启动的事故报告，至少包括故障发生前的一个周期和故障发生后五个周期的波形。

可保存现场故障录波数据不应小于 500 次，录波文件满足 comtrad 格式对文件结构的要求，故障录波数据可以方便的分析、提取；c）远程维护功能：具备可以同主站进行通信功能，以便对设备进行远程维护；d）事件记录：能够记忆不少于最近 500 次接地信息，接地信息应包含每次选线结果、接地起止时间等，装置失电后，保存的数据不丢失；e）接地信号输出：发生单相接地后输出接地信号，接地消失后自动复归； f）信号复归：接地消失后自动复归；g）通信功能：装置应设有通信接口，以满足自动化系统的通信要求，向远动设备或上位机传送接地信息、装置动作信息以及接受校时命令等；h）设置功能：可手动或远程设置装置的参数和定值，如：母线数、出线数、线路编号（名称）、启动电压（电流）等；i）自检功能：装置应具有在线自动检测功能，在正常运行期间，装置中单一元件损坏时（出口继电器除外），应能够报警并闭锁装置；j）具有程序自恢复功能；k）接地次数统计功能：装置应具备对各条线路的瞬时接地和永久接地次数进行统计，为分析线路的运行状况提供依据；l）装置每单元的最低容量配置应不小于 16 路。

选配功能a）跳闸出口：向接地线路的出线断路器发跳闸命令；b）跳闸延时：0s～10s；c）打印记录：发生单相接地后打印接地信息；d）接收 GPS 校时。
