小电流接地选线装置实施 一、 装置背景介绍在我国110kV 以下电力系统中，变压器的中性点多采用不接地或经消弧线圈接地方式，简称为小电流接地系统。
在小电流接地系统中，发生单相接地故障时，故障相电压降为零，非故障相电压升高为相电压的√3倍，但三相之间的线电压仍然保持对称，故障电流仅为系统对地电容电流，数值往往较负荷电流小得多，对供电负荷没有影响，因此规程允许继续运行1～2h 。
但实际运行中，接地故障引起的弧光过电压可能会引起电力电缆爆炸、TV 保险熔断甚至烧坏、母线短路等事故，因此，迅速确定接地点、消除单相接地故障对系统的安全运行有着十分重要的意义。
传统的寻找接地故障线路的方法是：依次逐条断开每回出线的断路器，故障线路被断开后，系统电压恢复且接地信号消失，否则继续寻找。
虽然这种寻找方法大多可通过重合闸来进行补救，但对一些供电要求很高的用电客户来说，这种方法的弊病是显而易见的，尤其是对那些负荷较重的线路，这种方法已不满足安全稳定供电的要求。
小电流接地选线装置自问世以来，迅速得以普及，经历了几次更新换代，其选线的准确性已在不断提高。
二、 小电流接地系统单相接地故障特点如图1所示为一中性点不接地系统，假定电网的负荷为零，并忽略电源和线路上的压降。
电网各相对地电容为C 0，这三个电容就相当于一对称Y 形负载，其中性点就是大地。
CB A U NNKI AI B I C I CI B I A E CE B E A图1 中性点不接地系统正常运行时，电源中性点对地电压等于零，即U N =0，各相对地电压为相电势，三相电容电流也是对称的，并超前相应电压90°，正常运行时的相量如图2。
I CI BI A E CE BE A图2 正常运行时的相量图当A 相发生单相接地时，A 相对地电压变为零。
此时中性点对地电压就是中性点对A 相的电压，即UN=-EA 。
各相对地电压和零序电压分别为U ´A = 0U ´B = E B - E A = √3 E A ej -150° U ´C = E C - E A = √3 E A ej 150° U 0 =1/3（U ´A + U ´B + U ´C ）= -E A上式说明，A 相接地后，B 相和C 相对地电压升高为原来的√3倍，此时三相电压之和不再为零，出现了零序电压。
小接地电流系统选线装置实验室指导书一、实验目的1、复习继电保护相关知识。
2、熟悉、掌握实验仪器的使用。
3、熟练掌握小接地电流系统的故障特点和选线方法。
二、实验器材1、西瑞XRA—600小接地电流系统选线装置。
2、许继IRT7G继电保护测试装置。
3、若干电路连接线。
4、电脑（需安装IRT7软件）。
三、实验内容使用小接地电流系统选线装置选出故障线路。
四、实验原理1、中性点不接地系统单相接地故障的特点正常运行的电力系统是三相对称的，其零序、负序电流和电压理论上为零。
多数的短路故障是三相不对称的，其零序、负序电流会很大。
利用这些变化特征，可以构成反应序分量原理的各种保护。
中性点不接地、中性点经消弧线圈接地、中性点经电阻接地等系统，统称为中性点非直接接地系统或者小接地电流系统。
在这种系统中发生单相接地时，由于故障点电流很小，而且三相之间线电压仍然保持对称，对负荷的供电没有影响，因此，在一般情况下都允许再继续运行1-2小时。
因此在单相接地时，一般只要求继电保护能选出发生接地的线路并及时发出信号，而不必跳闸，能完成这种任务的保护装置被称为“接地选线装置”。
经过分析，中性点不接地系统发生单相接地后零序分量有以下特点：（1）零序网络由同级电压网络中元件对地的等值电容构成回路，网络的零序阻抗很大。
（2）在发生单相接地时，相当于在故障点产生了一个其值与故障相故障前相电压大小相等，方向相反的零序电压，从而整个系统都将出现零序电压。
（3）在非故障元件中流过的零序电流，其数值等于本身的对地电容电流。
（4）在故障元件中流过的零序电流，其数值为全系统非故障原件对地电容电流之总和。
（5）中性点不接地系统短路点的零序电流和零序电压相位差为180ｏ。
2、选线原理不直接接地系统发生单相接地故障时，线路中产生零序电压和零序电流。
当母线上出现零序电压时，说明故障点可能出现在该母线上或者母线上的支路上。
当母线上的零序电压大于整定值时，继续检测母线各支路上的零序电流，如果某一支路上的零序电流值大于整定值，则说明该线路为故障线路。
小电流接地选线试验方案规程小电流接地选线试验是一项重要的电力设备试验，用于检测电力系统的接地情况，并确定适当的接地线路。
下面是小电流接地选线试验方案规程，共计。
一、试验目的小电流接地选线试验的主要目的是通过在电力系统中施加电流，测量电路的电阻和灵敏度，以检测系统接地类型，包括单点、多点和中性点。
根据试验结果，确定合适的接地线路，以保证系统的安全运行。
二、试验范围本试验适用于110kV及以下电力系统的小电流接地选线试验，包括变电站、配电设备和输电线路。
三、试验仪器和设备1.小电流接地装置。
用于施加小电流，一般包括小电流发生器、铁芯电流变压器、调节器和测试设备等。
2.防爆仪表。
用于检测电路的电流、电压和阻值等参数。
3.接地线圈。
用于构建接地回路。
4.钳形电流表。
用于直接测量电流。
5.微欧表。
用于测量电路的电阻值。
6.温度计。
用于测量试验环境温度。
四、试验程序1.试验前准备（1）检查所有试验设备，确保其正常工作，无故障或短路等情况。
（2）准备好试验装置和相关测试设备，并按要求连接接地线圈和馈线系统。
（3）将小电流发生器调整到合适的电流大小，并校准相应的测试设备。
（4）确定试验区域和安全措施。
2.试验施工（1）连接测量设备，并将小电流发生器接入电源。
（2）在不影响电力系统稳定运行的情况下，将小电流通过接地线圈施加到系统上。
（3）在设备连接完毕之前，先进行空载试验，以检测设备连接是否正确。
（4）根据试验结果，逐步调整电流大小，直至测量结果稳定。
（5）记录所有实验结果，并计算出所测得的电路阻值。
3.试验收尾（1）断开小电流接地选线试验设备，并彻底清理试验现场。
（2）整理并记录试验数据，包括电路的阻值、施加电流的大小及试验环境温度等。
（3）尽快评估试验结果，根据测得的数据，建议适当调整接地线路。
五、注意事项1.试验前应对所有装置、设备和线路等进行彻底检查，确保安全可靠。
2.试验过程中应严格遵守相关安全规定，并设置相应的安全措施，以确保试验操作人员的安全。
小电流接地选线装置RTDS 仿真测试方案为规范南方电网公司（以下简称公司）小电流接地选线装置功能和性能的测试工作，保证检验项目的合理性和准确性，确保采购小电流接地选线装置产品质量满足相关标准和技术要求，特制定本测试方案。
一、试验目的针对各厂家提供的小电流接地选线装置，按照南方电网小电流接地选线装置送样检测技术标准和产品相关技术标准，通过RTDS 仿真和现场录波回放两种方式开展小电流接地选线装置功能和性能测试，确保采购的小电流接地选线装置功能和性能的可靠性，满足装置入网运行要求。
二、RTDS 仿真模型本次测试采用RTDS 电源模型，模型包括无穷大电源、变压器、母线、支路、负荷以及控制部分等，RTDS 模型如下图1。
暂态法动态模拟系统包括不接地系统和经消弧线圈接地系统两种，小扰动法动态模拟系统只模拟消弧线圈并联中电阻接地系统一种。
II 母I 母支路支路9#支路14#支路支路10#支路15#支路（图1 RTDS 模型示意图（1）无穷大电源通过110/10kV变压器连接10kV的两个母线，I母有8条支路，II母有7条支路。
（2）支路采用RTDS中Pi模型，按照电缆分别占支路100%、85%、50%、10%、0%的比率搭建支路模型，即每类混合支路各3条，支路长度在3-50km。
表1 RTDS模型线路参数表2 LGJ-185/30架空线参数表3 YJV22-120 型号电缆参数（3）本仿真主要研究故障选线的效果，因此在本仿真中以电感模拟调匝式消弧线圈的电感，以电阻模拟消弧线圈的等效损耗。
根据系统对地电容电流的大小以及脱谐度来确定电感的大小。
过补偿是常用的消弧线圈补偿方式，本项目消弧线圈采用5%的过补偿方式，不考虑其它补偿方式。
/（5）高阻接地故障高阻接地的故障电阻选为1000Ω、3～10倍零序阻抗。
（6）电弧模型电弧是一个高度非线性的时变过程，具体形态随电弧电流、电弧长度、周围环境等因素的变化而千差万别。

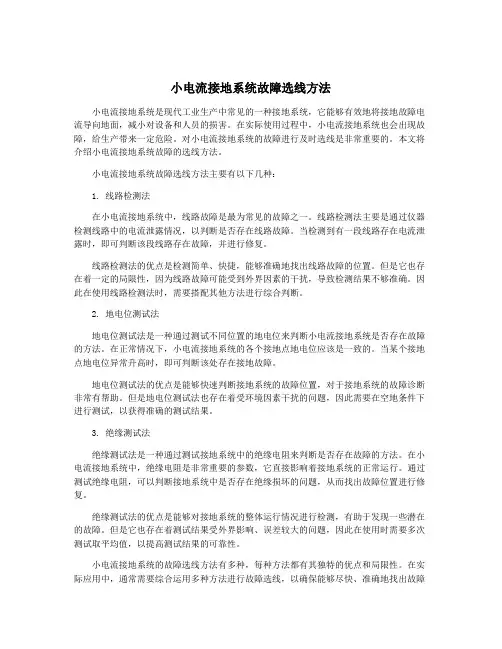

小电流接地系统故障选线方法小电流接地系统是现代工业生产中常见的一种接地系统，它能够有效地将接地故障电流导向地面，减小对设备和人员的损害。
在实际使用过程中，小电流接地系统也会出现故障，给生产带来一定危险。
对小电流接地系统的故障进行及时选线是非常重要的。
本文将介绍小电流接地系统故障的选线方法。
小电流接地系统故障选线方法主要有以下几种：1. 线路检测法在小电流接地系统中，线路故障是最为常见的故障之一。
线路检测法主要是通过仪器检测线路中的电流泄露情况，以判断是否存在线路故障。
当检测到有一段线路存在电流泄露时，即可判断该段线路存在故障，并进行修复。
线路检测法的优点是检测简单、快捷，能够准确地找出线路故障的位置。
但是它也存在着一定的局限性，因为线路故障可能受到外界因素的干扰，导致检测结果不够准确。
因此在使用线路检测法时，需要搭配其他方法进行综合判断。
2. 地电位测试法地电位测试法是一种通过测试不同位置的地电位来判断小电流接地系统是否存在故障的方法。
在正常情况下，小电流接地系统的各个接地点地电位应该是一致的。
当某个接地点地电位异常升高时，即可判断该处存在接地故障。
地电位测试法的优点是能够快速判断接地系统的故障位置，对于接地系统的故障诊断非常有帮助。
但是地电位测试法也存在着受环境因素干扰的问题，因此需要在空地条件下进行测试，以获得准确的测试结果。
3. 绝缘测试法绝缘测试法是一种通过测试接地系统中的绝缘电阻来判断是否存在故障的方法。
在小电流接地系统中，绝缘电阻是非常重要的参数，它直接影响着接地系统的正常运行。
通过测试绝缘电阻，可以判断接地系统中是否存在绝缘损坏的问题，从而找出故障位置进行修复。
绝缘测试法的优点是能够对接地系统的整体运行情况进行检测，有助于发现一些潜在的故障。
但是它也存在着测试结果受外界影响、误差较大的问题，因此在使用时需要多次测试取平均值，以提高测试结果的可靠性。
小电流接地系统的故障选线方法有多种，每种方法都有其独特的优点和局限性。

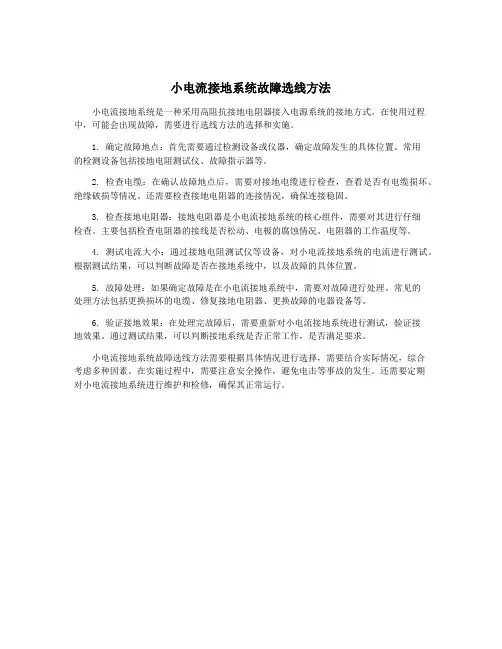

小电流接地系统故障选线方法
小电流接地系统是一种采用高阻抗接地电阻器接入电源系统的接地方式。
在使用过程中，可能会出现故障，需要进行选线方法的选择和实施。
1. 确定故障地点：首先需要通过检测设备或仪器，确定故障发生的具体位置。
常用
的检测设备包括接地电阻测试仪、故障指示器等。
2. 检查电缆：在确认故障地点后，需要对接地电缆进行检查，查看是否有电缆损坏、绝缘破损等情况。
还需要检查接地电阻器的连接情况，确保连接稳固。
3. 检查接地电阻器：接地电阻器是小电流接地系统的核心组件，需要对其进行仔细
检查。
主要包括检查电阻器的接线是否松动、电极的腐蚀情况、电阻器的工作温度等。
4. 测试电流大小：通过接地电阻测试仪等设备，对小电流接地系统的电流进行测试。
根据测试结果，可以判断故障是否在接地系统中，以及故障的具体位置。
5. 故障处理：如果确定故障是在小电流接地系统中，需要对故障进行处理。
常见的
处理方法包括更换损坏的电缆、修复接地电阻器、更换故障的电器设备等。
6. 验证接地效果：在处理完故障后，需要重新对小电流接地系统进行测试，验证接
地效果。
通过测试结果，可以判断接地系统是否正常工作，是否满足要求。
小电流接地系统故障选线方法需要根据具体情况进行选择，需要结合实际情况，综合
考虑多种因素。
在实施过程中，需要注意安全操作，避免电击等事故的发生。
还需要定期
对小电流接地系统进行维护和检修，确保其正常运行。

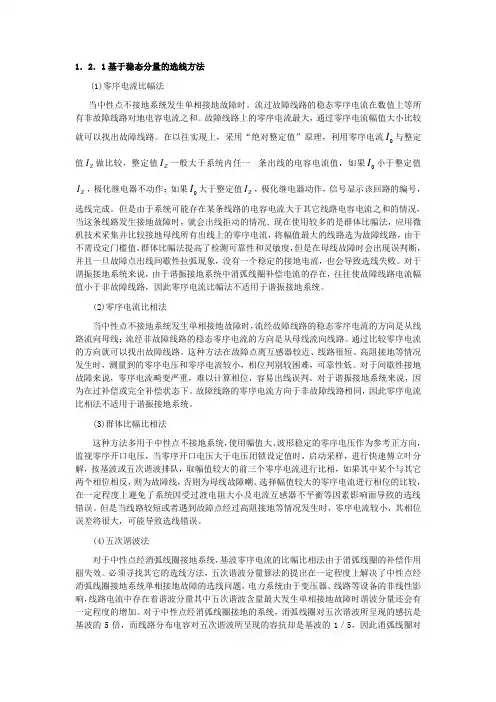

1．2．1基于稳态分量的选线方法(1)零序电流比幅法当中性点不接地系统发生单相接地故障时。
流过故障线路的稳态零序电流在数值上等所有非故障线路对地电容电流之和。
故障线路上的零序电流最大，通过零序电流幅值大小比较就可以找出故障线路。
在以往实现上，采用“绝对整定值”原理，利用零序电流0I 与整定值Z I 做比较，整定值Z I 一般大于系统内任一条出线的电容电流值，如果0I 小于整定值Z I ，极化继电器不动作；如果0I 大于整定值Z I ，极化继电器动作，信号显示该回路的编号，选线完成。
但是由于系统可能存在某条线路的电容电流大于其它线路电容电流之和的情况，当这条线路发生接地故障时，就会出线拒动的情况．现在使用较多的是群体比幅法，应用微机技术采集并比较接地母线所有出线上的零序电流，将幅值最大的线路选为故障线路，由于不需设定门槛值，群体比幅法提高了检测可靠性和灵敏度，但是在母线故障时会出现误判断，并且一旦故障点出线间歇性拉弧现象，没有一个稳定的接地电流，也会导致选线失败。
对于谐振接地系统来说，由于谐振接地系统中消弧线圈补偿电流的存在，往往使故障线路电流幅值小于非故障线路，因此零序电流比幅法不适用于谐振接地系统。
(2)零序电流比相法当中性点不接地系统发生单相接地故障时，流经故障线路的稳态零序电流的方向是从线路流向母线；流经非故障线路的稳态零序电流的方向是从母线流向线路。
通过比较零序电流的方向就可以找出故障线路。
这种方法在故障点离互感器较近、线路很短、高阻接地等情况发生时，测量到的零序电压和零序电流较小，相位判别较困难，可靠性低。
对于间歇性接地故障来说，零序电流畸变严重，难以计算相位，容易出线误判。
对于谐振接地系统来说，因为在过补偿或完全补偿状态下。
故障线路的零序电流方向于非故障线路相同，因此零序电流比相法不适用于谐振接地系统。
(3)群体比幅比相法这种方法多用于中性点不接地系统，使用幅值大、波形稳定的零序电压作为参考正方向，监视零序开口电压，当零序开口电压大于电压闭锁设定值时，启动采样，进行快速傅立叶分解，按基波或五次谐波排队，取幅值较大的前三个零序电流进行比相，如果其中某个与其它两个相位相反，则为故障线，否则为母线故障嘲。

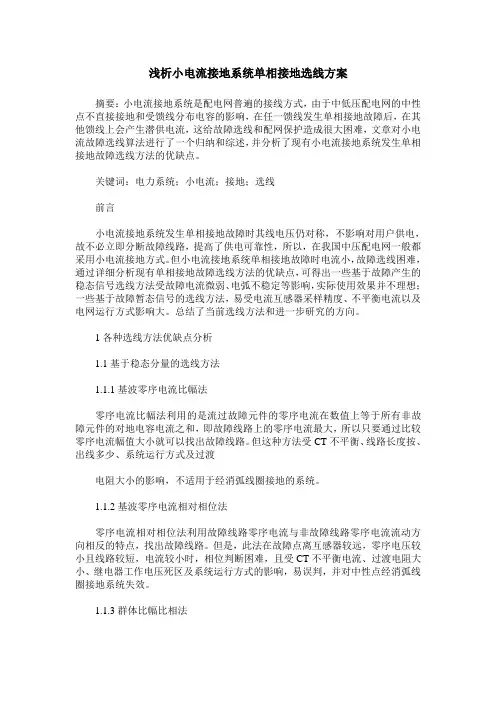

浅析小电流接地系统单相接地选线方案摘要：小电流接地系统是配电网普遍的接线方式，由于中低压配电网的中性点不直接接地和受馈线分布电容的影响，在任一馈线发生单相接地故障后，在其他馈线上会产生潜供电流，这给故障选线和配网保护造成很大困难，文章对小电流故障选线算法进行了一个归纳和综述，并分析了现有小电流接地系统发生单相接地故障选线方法的优缺点。
关键词：电力系统；小电流；接地；选线前言小电流接地系统发生单相接地故障时其线电压仍对称，不影响对用户供电，故不必立即分断故障线路，提高了供电可靠性，所以，在我国中压配电网一般都采用小电流接地方式。
但小电流接地系统单相接地故障时电流小，故障选线困难，通过详细分析现有单相接地故障选线方法的优缺点，可得出一些基于故障产生的稳态信号选线方法受故障电流微弱、电弧不稳定等影响，实际使用效果并不理想；一些基于故障暂态信号的选线方法，易受电流互感器采样精度、不平衡电流以及电网运行方式影响大。
总结了当前选线方法和进一步研究的方向。
1各种选线方法优缺点分析1.1基于稳态分量的选线方法1.1.1基波零序电流比幅法零序电流比幅法利用的是流过故障元件的零序电流在数值上等于所有非故障元件的对地电容电流之和，即故障线路上的零序电流最大，所以只要通过比较零序电流幅值大小就可以找出故障线路。
但这种方法受CT不平衡、线路长度按、出线多少、系统运行方式及过渡电阻大小的影响，不适用于经消弧线圈接地的系统。
1.1.2基波零序电流相对相位法零序电流相对相位法利用故障线路零序电流与非故障线路零序电流流动方向相反的特点，找出故障线路。
但是，此法在故障点离互感器较远，零序电压较小且线路较短，电流较小时，相位判断困难，且受CT不平衡电流、过渡电阻大小、继电器工作电压死区及系统运行方式的影响，易误判，并对中性点经消弧线圈接地系统失效。
1.1.3群体比幅比相法其基本原理是：先进行故障线路零序电流幅值比较，排队后去掉了幅值小的电流。
小电流接地选线试验方案一、试验目的本文档介绍了进行小电流接地选线试验的方案，旨在通过该试验来确定电力系统中接地回路的最佳选线，以确保电力系统的安全运行。
二、试验原理小电流接地选线试验是一种常用的电力系统故障诊断方法。
其基本原理是利用小电流接地选线装置对系统进行测试，通过测量接地电流的大小和方向，并结合网络拓扑信息，分析系统中不同接地线路的性能差异，以确定最佳接地回路。
三、试验步骤及方法1.准备工作–检查试验设备的完好性，确保仪器仪表运行正常。
–根据试验需求，选择合适的电流源和选线装置。
–确定试验的测量点和测量范围。
2.试验前测量在进行小电流接地选线试验之前，需进行一些必要的测量，以获取基准值。
–测量系统中的接地电阻，并记录下来。
–对系统的电流接地点进行必要的测试，比如绝缘电阻测量等。
3.装置连接–将选线装置与待测试的电力系统进行连接。
–将电流源与系统地网进行连接。
4.启动试验–打开电流源，并设置合适的试验电流值。
–通过选线装置，将试验电流注入系统的接地回路中。
5.测量数据–利用仪器仪表，测量系统中各接地回路的接地电流大小和方向，并记录下来。
–记录测试时的环境条件，如温度、湿度等。
6.数据分析–将测得的接地电流数据与系统拓扑信息相结合，进行分析和比较。
–判断不同接地回路的性能差异，确定最佳接地线路。
7.试验总结与报告–根据试验结果，总结试验过程中的问题和经验，提出改进建议。
–撰写试验报告，包括试验目的、方法、结果和分析等内容。
四、试验注意事项•试验过程中，应严格遵守相关安全规范和操作规程。
•确保选线装置和测量仪器的准确性和稳定性。
•清理试验现场，确保安全和环境卫生。
五、结论小电流接地选线试验可以有效地评估电力系统中接地回路的性能，并根据试验结果选择最佳的接地线路。
通过合理的步骤和方法，可以提高电力系统的可靠性和安全性，减少系统故障的发生率。
以上是小电流接地选线试验方案的基本要点，希望对您的工作有所帮助。
小电流接地选线方法小电流接地可以分为直流小电流接地和交流小电流接地两种情况。
在直流电路中，小电流接地主要是为了确保设备运行过程中的安全，并减少设备的漏电事故。
而在交流电路中，小电流接地则是为了防止漏电造成触电伤害以及设备损坏，保护人身安全和设备运行安全。
选线方法主要分为以下几点：1.地线选线：小电流接地中，地线是起到传导漏电电流的作用。
因此，地线的选线尤为关键。
地线应当选择导电性好、耐腐蚀的材料，如铜、铝等金属材料。
此外，地线的截面积也需要根据地线长度以及漏电电流的大小来确定，一般的要求是地线的截面积应当与主电源的零线相同或略大。
2.接地电阻的选取：接地电阻是指将漏电电流接地时，地线与地之间的电阻。
接地电阻的选取应当根据具体情况而定。
一般而言，接地电阻的测定需要考虑地线的长度、地质情况、环境温度等因素。
在一般情况下，接地电阻的阻值应当小于100欧姆。
3.地线的敷设方式：小电流接地中，地线的敷设方式也是一项重要的选线方法。
地线可以采用直埋、桩基、掩埋等不同的敷设方式。
在选择地线敷设方式时，需要考虑地质条件、设备周围环境以及总体经济效益等因素。
4.设备的接地方式：小电流接地中，设备的接地方式也需要进行选择。
常见的设备接地方式有直接接地、间接接地等。
在选择设备接地方式时，需要充分考虑设备的特点、工作环境、电流大小等因素。
同时，还需要符合国家有关电气安全标准的要求。
综上所述，小电流接地的选线方法主要包括地线选线、接地电阻的选取、地线的敷设方式以及设备的接地方式等。
合理选择这些因素，可以有效保护人身安全和设备的正常运行。
同时，还需要符合国家有关电气安全标准的要求。
在实际应用中，需要根据具体情况，结合工程实际，进行合理的选线，并且定期对接地系统进行检测和维护，确保其良好运行。
小电流接地选线方法引言：在现代社会中，电流作为能源的基础，已经渗透到我们生活的方方面面。
而小电流接地，作为电路和设备运行的必要环节，也成为电气工程中不可或缺的元素之一、小电流接地选线方法，是指在设计和安装电路时，通过合理的选择接地线路，达到最佳的接地效果。
本文将重点探讨小电流接地选线方法，希望能够为读者提供有益的指导。
一、小电流接地的定义和作用1.保护人身安全：当电气设备发生漏电时，通过接地可以将电流进行导引，防止电流通过人体而造成触电危险。
2.保护设备安全：当电气设备发生绝缘故障时，通过接地可以将漏电电流导向地面，从而减少设备的损坏。
3.提高电气系统的可靠性：通过合理的接地系统设计，可以减少感应雷电和静电的干扰，提高电气系统的可靠性和稳定性。
1.选择合适的接地方式：根据电气系统的特点和实际需求，选择合适的接地方式。
常见的接地方式包括TN接地、TT接地、IT接地等。
其中，TN接地适用于小型低压电气系统，TT接地适用于中型低压电气系统，IT 接地适用于高压电气系统。
选择合适的接地方式，可以最大限度地提高接地效果。
2.确定接地电阻：根据电气系统的特点和设计要求，确定接地电阻的大小。
一般来说，接地电阻的值应小于一定范围内的限制值，以保证接地系统的正常运行。
接地电阻的大小与土壤的电阻率、接地体的形状和材料、接地电缆的截面积等因素有关。
3.设计合理的接地系统：根据具体的电气系统要求，设计合理的接地系统。
该系统主要包括接地体、接地装置和接地设备等。
接地体是指将电路中的接地连接至地面的装置，常见的接地体有接地体棒、接地体网、接地体管等。
接地装置是指对接地系统进行连接和接地的装置，常见的接地装置有接地线、接地绳等。
接地设备是指将电气设备的金属壳体接地，常见的接地设备有电气机柜、电气仪表等。
4.确定合适的接地位置：根据电气系统的布置和要求，确定合适的接地位置。
接地位置应具备以下条件：通风良好、便于操作和检修、远离强电场和强磁场、避免水浸和腐蚀等。
小电流接地系统故障选线方法小电流接地系统是一个重要的保护系统，其作用是在发生接地故障时，能够快速准确地定位故障点并及时切除故障，保护设备和人员的安全。
在实际运行中，由于系统结构复杂、设备众多，小电流接地系统的故障选线常常成为一个难题。
对于小电流接地系统故障选线方法的研究和总结，对于提高系统运行的安全可靠性具有重要的意义。
下面，就小电流接地系统故障选线方法进行详细介绍。
一、小电流接地系统故障的常见原因1. 设备老化：由于长期使用和外界环境的影响，设备内部的绝缘材料可能会老化、变质，导致设备出现接地故障。
2. 设备安装不当：设备的安装过程中，如果接地线连接不牢固、接触不良，就会导致接地故障。
3. 外界环境影响：例如雷击、风沙、灰尘等外界因素，都有可能导致设备接地故障的发生。
4. 设备质量问题：设备本身的质量问题也有可能导致接地故障。
1. 变电站内部检测法变电站内部检测法是指在变电站内部通过检测设备的绝缘电阻和泄漏电流等指标，来确定接地故障的位置。
这种方法需要依靠一些专业的测试仪器和设备，可以辅助进行绝缘电阻测试、根源偏差定位测试、设备泄漏电流测试等，从而快速准确地确定接地故障的位置。
2. 故障行波法故障行波法是一种通过变电站故障行波测试装置来检测接地故障的位置的方法。
该方法通过测试设备内部的故障行波信号的传播速度和传播路径，从而确定接地故障的存在位置。
这种方法需要专门的故障行波测试装置，通过测试设备的故障行波信号特性，可以准确地确定接地故障的位置。
3. 电磁辐射法电磁辐射法是一种通过检测设备产生的电磁辐射信号的方法，来确定接地故障位置。
当设备发生接地故障时，会产生一定的电磁辐射信号，通过检测这些信号的强度和方向，可以辅助确定接地故障的位置。
4. 红外热像法1. 确保设备使用正常：在进行故障选线之前，需要确保设备的使用状态正常，测试仪器和设备也需要处于良好的工作状态，否则可能会影响故障选线结果的准确性。
小电流接地系统接地故障选线方法我国中低压（3～66kV）配电网多采用小电流接地，主要有中性点经消弧线圈接地、中性点不接地和中性点经高阻接地这3种接地方式。
在中性点经消弧线圈接地方式中，当配电网发生单相接地故障时线电压仍然对称，流过故障点的零序电流很小单相接地故障信号微弱，加上实际运行环境复杂，导致接地故障选线困难。
本文基于小电流接地系统接地故障选线方法展开论述。
标签：小电流接地系统;单相接地故障;接地故障选线1 小电流接地系统单相接地故障选线装置技术标准及检验规程电网安全稳定运行是保障用户持续用电、保证供电可靠性的基本条件，虽然电网由于故障停电不可避免，但在接地故障发生后，在最短时间内发现并排除故障就显得尤为关键。
在低压配电网小电流接地系统（中性点非有效接地系统）中，单相接地故障时有发生，如何及时有效地发现故障是避免事故扩大化，提高电网供电可靠性，防止短路电流带来的电力设备绝缘损坏和人员安全受到威胁的重要举措。
随着对供电可靠性要求的越来越高，小电流接地系统单相接地故障选线装置越来越受到重视。
为了加强小电流接地系统单相接地故障选线装置的技术规范，提高选线装置的运行可靠性，保证电网安全稳定运行，政府机构新出台了一系列相关标准。
在2017年5月实施的DL/T 872-2016《小电流接地系统单相接地故障选线装置技术条件》中，在功能测试上要求选线装置在系统发生单相接地时，能够准确选线并显示接地线路和母线编号。
标准中要求对选线装置进行投入前需进行试验，试验要求分别在中性点不接地、经消弧线圈接地以及中性点经高电阻接地系统中发生单相接地故障;同时对接地性质做出了要求，包括永久性接地和间歇性弧光接地。
2018年1月实施的中国电机工程学会标准T/CSEE 0055-2017《小电流接地系统单相接地故障选线装置检验规程》中，要求装置在投运前进行模拟试验，试验内容如下：（1）通过测试仪将模拟的交流电压、电流故障信号输入到装置，模拟逐条线路故障，电压信号初始相位为45°、故障线路电流相位滞后电压90°、正常线路电流相位超前电压90°，故障线路电流幅值最大（或不小于正常线路），检验装置的选线及附属功能，如不适用本方法的装置可由厂家提供测试方法;（2）通过建模仿真或现场记录的故障波形建立各种类型的测试场景，测试场景應考虑中性点接地方式、谐波含量、故障电阻、故障初相角、故障持续时间及铁磁谐振等因素，通过波形回放的方式进行测试。
编号：SM-ZD-23276 小电流接地选线试验方案Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly.编制：____________________审核：____________________批准：____________________本文档下载后可任意修改小电流接地选线试验方案简介：该方案资料适用于公司或组织通过合理化地制定计划，达成上下级或不同的人员之间形成统一的行动方针，明确执行目标，工作内容，执行方式，执行进度，从而使整体计划目标统一，行动协调，过程有条不紊。
文档可直接下载或修改，使用时请详细阅读内容。
一．试验目的和原理：1、检验KA2003型小电流接地系统单相接地故障选线装置的选线效果2、KA2003系列选线装置实时采集系统故障信号，应用多种选线方法进行综合选线，具体包括：智能群体比幅比相法、谐波比幅比相法、小波法、首半波法、有功分量法、能量法、零序电流突变量法。
装置通过粗糙集理论确定各种选线方法的有效域，根据故障信号特征自动对每一种选线方法得出的故障选线结果进行可信度量化评估，应用证据理论将多种选线方法融合到一起，最大限度地保证各种选线方法之间实现优势互补。
为了避免故障信号受到干扰而导致误选，装置采用了连续选线方法，每隔一定时间(1秒)重新采集数据进行分析，只要故障没有消失，装置的选线计算就不停止。
特别对于10kV经消弧线圈接地系统,一般消弧线圈补偿方式处于过补偿状态,当系统发生单相接地故障时,由于基波分量的零序电流被消弧线圈补偿掉,在这种接地情况下可以通过谐波比幅比相法、小波法、首半波法、有功分量法、能量法几种方法实现正确选线.(1)其中谐波方法的基本原理是：对于中性点经消弧线圈接地系统，对谐波分量来说消弧线圈处于欠补偿状态，如果线路零序电流中含有丰富的谐波成分，则比较所有线路零序电流谐波分量的幅值与相位，故障线路零序电流幅值较大且相位应与正常线路零序电流反相，若所有线路零序电流同相，则为母线接地。
谐波选线方法采用有效的数字滤波手段，提取出能量最高的谐波频带范围，避免了提取单一谐波频率而导致的误差。
(2) 小波选线方法利用单相接地故障产生的暂态电流和谐波电流作为选线判断的依据。
由于小电流接地电网单相接地故障等值电路是一个容性通路，故障的突然作用在电路中产生的暂态电流通常很大。
特别是发生弧光接地故障或间歇性接地故障情况下，暂态电流含量更丰富，持续时间更长。
暂态电流满足在故障线路上的数值等于在非故障线路上数值之和且方向相反的关系，可以用来选线。
由于电网中的暂态信号呈随机性、局部性和非平稳性特点，因此利用暂态信息选线的主要困难是，如何准确地提取有用的暂态信号、如何合理地表示信号并构造出能适应信号特点的选线判据。
我们提出的小波选线方法很好地解决了这些问题，使暂态信号得到了充分利用。
(3)首半波法,小电流接地电网单相接地故障产生的暂态电流虽然很复杂，但是发生故障的最初半个周波内，一定满足故障线路零序电流与正常线路零续电流极性相反的特点，因此可以通过比较首半波的零序电流极性进行故障选线，该方法对中性点不接地和中性点经消弧线圈接地的电网都适用。
(4)有功分量法和能量法,这两种方法的原理相同，对于中性点经消弧线圈接地系统，消弧线圈智能补偿零序电流的无功分量，不能补偿零序电流的有功分量，因此故障线路的零序电流的有功分量与正常线路极性相反，可以用这个特点进行选线。
由于有功分量的含量较小，所以装置采用零序电流与零序电压的乘积，即零序能量来度量零序电流的有功分量，实际上是把有功分量进行了累加，零序能量最大的线路就是故障线路。
二．试验器材1、真空高压接触器、低压空气开关,由北京丹华昊博公司提供；2、电阻(两个3kΩ、2.5kW)，由北京丹华昊博公司提供；3、绝缘子(金属棒)两个，由北京丹华昊博公司提供；4、绝缘板(1m×1m)2块，10A电流表一块，由新庄孜矿提供；5、16 mm²10KV绝缘线30m；2X2.5mm²多股铜护套线100m,以及试验使用的安全帽、绝缘手套、绝缘靴、验电棒等安全器具由新庄孜矿提供；三．测试项目及过程1、金属性接地选线试验(1)将10KV 线停电，装设地线。
(2)指挥人通知各测试工作负责人办理工作票开工。
(3)指挥人通知线#杆处工作组人员登杆并完成相应的安全措施；高压测试人员按图1进行接线，接地线路与接地极相连。
(4)高压测试人员在距接地点8m范围四周装设遮拦，并向外悬挂“止步，高压危险”标示牌。
安排专人监护，严禁任何人员进入遮拦。
(5) 线#杆处高压测试小组负责人通知指挥人“准备完毕，可以测试”。
(6)指挥人通知变电站值班人员拆除接地线,合上开关,并安排专人监视线运行状况，发现异常立即断开开关；同时通知线#杆处高压测试小组负责人开始测试。
(7)负责开关操作人员合上低压空气开关，使高压真空接触器B闭合，并在15秒左右时间后断开低压空气开关。
变电站工作人员记录选线结果，并检查装置的选线结果是否正确。
(8)分析数据，并将测试数据向指挥人汇报。
若有疑问，再测试一次。
2、接地点经6k电阻接地的选线试验(1)变电站操作队负责将线停电，装设地线。
(2)指挥人通知线#杆处工作组人员登杆并完成相应的安全措施；高压测试人员按图2进行接线（R为金属电阻，置于绝缘板上，选择接地电阻的大小和系统中消弧线圈调整的脱谐度有直接关系，因此根据现场消弧线圈实际的脱谐度来选择电阻，范围为1.5kΩ—6kΩ。
）指挥人通知继电和远动人员在主控室安装好选线装置并检查无误。
(3) 线#杆处高压测试小组负责人通知指挥人“准备完毕，可以测试”。
(4)指挥人通知变电站值班人员拆除接地线,合上开关,并安排专人监视线运行状况，发现异常立即断开开关；同时通知线#杆处高压测试小组负责人开始测试。
(5)负责开关操作人员合上低压空气开关，使高压真空接触器B闭合，并在15秒左右时间后断开低压空气开关。
变电站工作人员记录选线结果，并检查装置的选线结果是否正确。
(6)分析数据，并将测试数据向指挥人汇报。
若有疑问，再测试一次。
3、经电弧接地的选线试验(1)将线停电，装设地线。
(2)指挥人通知线#杆处配合人员登杆并完成相应的安全措施；高压测试人员按图3进行接线。
(3)工作人员将绝缘子（绝缘子两端装设0.5A以下的细熔丝）置于绝缘板上，连接牢固后，拆除自行布置的安全措施，人员远离接地点。
(4) 线#杆处高压测试小组负责人通知指挥人“准备完毕，可以测试”。
(5)指挥人通知变电站值班人员拆除接地线,合上开关,并安排专人监视线运行状况，发现异常立即断开开关；同时通知线#杆处高压测试小组负责人开始测试。
(6)负责开关操作人员合上低压空气开关，使高压真空接触器B闭合，并在15秒左右时间后断开低压空气开关。
变电站工作人员记录选线结果，并检查装置的选线结果是否正确。
(7)分析数据，并将测试数据向指挥人汇报。
若有疑问，再测试一次。
4、线路落地选线试验该项试验步骤与试验1(金属性接地选线)相同，区别在于接地线直接落在地上，不与接地极相连。
四．安全注意事项1、所有参与测试人员必须听从指挥人统一指挥，测试人员要掌握测试的原理及整个过程。
2、所有测试引线和接地线、二次回路接线连接要可靠、牢固，防止测试回路开路和电动力造成高压引线短路。
3、所有操作人员应穿绝缘靴，带绝缘手套。
4、测试过程中，严禁任何人员进入遮拦。
必须进入时，应穿绝缘靴，并有人监护。
接触设备和引线时，必须带绝缘手套。
5、高压接触器B性能应良好。
10kV 线开关绝缘及动作性能应良好。
6、测试过程中，变电站工作人员应安排专人密切监视10kV 线的情况，发现异常，立即手动切断该线路。
7、必须保证试验过程中通讯良好。
所有参与测试人员口令清晰。
8、测试过程中所有参与测试人员应远离金属导电物体（如暖气管、设备架构、水管等），防止因相间短路造成的反击电压伤人。
9、保证母线PT开口三角形电压和零序CT电流二次接线极性的正确,如果是架空出线,则必须保证三相CT齐全,接成零序滤过器形式合成零序电流引入装置。
五．现场分工和职责（一）指挥：成员：（二）变电站工作组工作负责人：成员：（三）接地线路侧高压工作组工作负责人：成员：工作负责人：1、负责落实测试工作中的安全技术措施，做好仪器、表计、导线、夹子和工具（安全用具、电气用具）的购置、准备工作。
2、对测试人员进行合理分工，讲解测试方案。
3、办理工作许可手续和结束手续。
检查试验接线。
正确安全的组织测试工作，报告测试情况并在测试中进行全过程监护。
操作员：1、按要求采取合格的导线（一次回路导线截面积不小于16mm²），将仪器、仪表、接地连接牢固。
2、经检查合格，按照负责人的命令进行各项操作。
3、注意测试过程中的异常现象。
记录员：1、记录数据及时准确。
2、整理试验报告。
六．测试时间年月日时至时七．测试条件及地点1、测试线路确定在变电站10kV 线，接地地点确定在10kV 线#杆。
2、测试过程中10kV 线所带负荷全部倒出，这样若在测试中发生故障既不影响用户，又会很快跳闸，消除故障。
3、测试过程中10kV 线重合闸装置停用，速断、过流保护时间改零秒。
4、测试开始及结束时，各工作组负责人及时向指挥人汇报。
在整个测试过程中所进行的一切操作由指挥人负责。
5、测试天气要晴朗，严禁雷雨天进行测试。
6、测试的变电所无其它操作任务。
7、高压测试人员应提前熟悉线#杆测试现场，确定高压真空接触器B、金属电阻R及其它仪器、设备的摆放、固定等。
北京丹华昊博电力科技有限公司2010.7.29这里填写您的企业名字Name of an enterprise。
