中国南方电网有限责任公司低压电力用户集中抄表系统集中器技术规范前言按照中国南方电网有限责任公司实现电能计量“标准化、电子化、自动化、智能化”的战略目标要求，参考国家和行业标准，结合公司目前和未来的应用需求，对2008年颁布的《营销自动化系列标准》进行了修订，形成计量自动化终端系列标准。
本系列标准包括《中国南方电网有限责任公司负荷管理终端技术规范》、《中国南方电网有限责任公司负荷管理终端检验技术规范》、《中国南方电网有限责任公司配变监测计量终端技术规范》、《中国南方电网有限责任公司配变监测计量终端检验技术规范》、《中国南方电网有限责任公司低压电力用户集中抄表系统集中器技术规范》、《中国南方电网有限责任公司低压电力用户集中抄表系统集中器检验技术规范》、《中国南网电网有限责任公司低压电力用户集中抄表系统采集器技术规范》、《中国南方电网有限责任公司低压电力用户集中抄表系统采集器检验技术规范》、《中国南方电网有限责任公司厂站电能量采集终端技术规范》、《中国南方电网有限责任公司厂站电能量采集终端检验技术规范》、《中国南方电网有限公司计量自动化终端外形结构规范》、《中国南方电网有限责任公司计量自动化终端上行通信规约》等12个标准。
本标准与《中国南方电网有限责任公司低压电力用户集中抄表系统集中器检验技术规范》《、中国南方电网有限公司计量自动化终端外形结构规范》，对低压电力用户集中抄表系统集中器外形结构、技术要求和检验验收等规则做出了规定，是中国南方电网有限责任公司低压电力用户集中抄表系统集中器招标采购、检验验收及质量监督等工作的技术依据。
自本标准生效之日起，2008年颁布的《营销自动化系统低压集抄集中器技术条件》即行废止。
本标准由中国南方电网有限责任公司市场营销部归口。
本标准由中国南方电网有限责任公司市场营销部提出并负责解释。
本标准起草单位：广东电网公司电力科学研究院。
本标准主要起草人：肖勇、郑龙、石少青、党三磊、陈锐民、危阜胜、陈蔚文。
南方电网生〔2012〕32号附件Q/CSG 中国南方电网有限责任公司企业标准Q/CSG110040-2012小电流接地选线装置技术规范Specification for Fault Line Selection Device in Neutral PointIneffectively Grounded System2012-09-30发布2012-10-08 实施目次地址发布:// （务必收藏）/feizhuliu/31615.html1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (2)4 技术要求 (2)5 试验方法 (8)6 产品检验 (11)7 标志、包装、运输、贮存 (13)前言为规范南方电网中低压配电网小电流接地选线装置的技术条件和基本要求，指导和规范小电流接地选线装置统一设计、制造、采购、检验和应用等方面的管理，保证选线装置安全、准确、可靠的运行，特制定本技术规范。
本技术规范以中华人民共和国电力行业相关标准为基础，参考了其它相关的国家标准、行业标准、技术规范与规定，综合考虑了南方电网的实际运行情况和发展要求，是南方电网规范小电流接地选线装置的技术性指导文件。
本规范由中国南方电网有限责任公司生产技术部提出、归口并解释。
本规范主要起草单位：广西电网公司、广西电网公司电力科学研究院本规范主要起草人：俞小勇、谢雄威、罗俊平、高立克、李克文、覃剑、吴远利、孙广慧。
本规范主要审查人：佀蜀明、薛武、何朝阳、马辉、余新、戴宇、胡玉岚、麦洪、陈太展、巩俊强、王炼、桂国军、陈勇。
本规范由中国南方电网有限责任公司标准化委员会批准。
本规范自发布之日起实施。
执行中的问题和意见，请及时反馈至中国南方电网有限责任公司生产技术部。

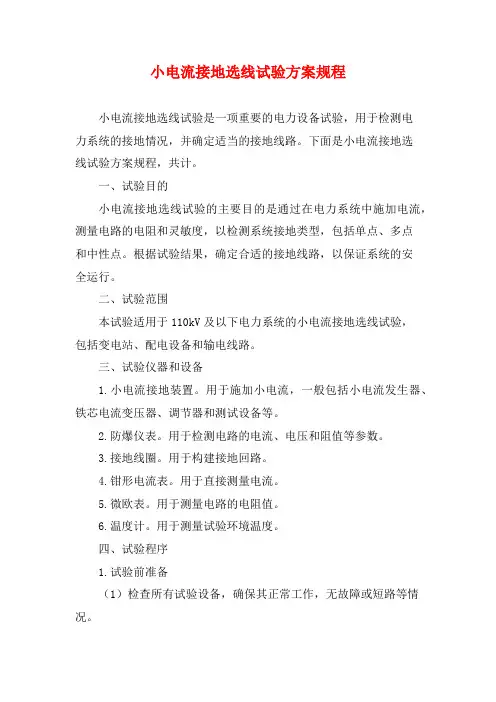

小电流接地选线试验方案规程小电流接地选线试验是一项重要的电力设备试验，用于检测电力系统的接地情况，并确定适当的接地线路。
下面是小电流接地选线试验方案规程，共计。
一、试验目的小电流接地选线试验的主要目的是通过在电力系统中施加电流，测量电路的电阻和灵敏度，以检测系统接地类型，包括单点、多点和中性点。
根据试验结果，确定合适的接地线路，以保证系统的安全运行。
二、试验范围本试验适用于110kV及以下电力系统的小电流接地选线试验，包括变电站、配电设备和输电线路。
三、试验仪器和设备1.小电流接地装置。
用于施加小电流，一般包括小电流发生器、铁芯电流变压器、调节器和测试设备等。
2.防爆仪表。
用于检测电路的电流、电压和阻值等参数。
3.接地线圈。
用于构建接地回路。
4.钳形电流表。
用于直接测量电流。
5.微欧表。
用于测量电路的电阻值。
6.温度计。
用于测量试验环境温度。
四、试验程序1.试验前准备（1）检查所有试验设备，确保其正常工作，无故障或短路等情况。
（2）准备好试验装置和相关测试设备，并按要求连接接地线圈和馈线系统。
（3）将小电流发生器调整到合适的电流大小，并校准相应的测试设备。
（4）确定试验区域和安全措施。
2.试验施工（1）连接测量设备，并将小电流发生器接入电源。
（2）在不影响电力系统稳定运行的情况下，将小电流通过接地线圈施加到系统上。
（3）在设备连接完毕之前，先进行空载试验，以检测设备连接是否正确。
（4）根据试验结果，逐步调整电流大小，直至测量结果稳定。
（5）记录所有实验结果，并计算出所测得的电路阻值。
3.试验收尾（1）断开小电流接地选线试验设备，并彻底清理试验现场。
（2）整理并记录试验数据，包括电路的阻值、施加电流的大小及试验环境温度等。
（3）尽快评估试验结果，根据测得的数据，建议适当调整接地线路。
五、注意事项1.试验前应对所有装置、设备和线路等进行彻底检查，确保安全可靠。
2.试验过程中应严格遵守相关安全规定，并设置相应的安全措施，以确保试验操作人员的安全。
南方电网市场〔2013〕3号附件中国南方电网有限责任公司 发 布低压电力用户集中抄表系统集中器技术规范Q/CSG中国南方电网有限责任公司企业标准目录1范围 (1)2规范性引用文件 (1)3术语和定义 (1)3.1采集器 (1)3.2集中器 (1)3.3手持设备 (1)3.4计量自动化主站 (1)3.5测量点 (2)4技术要求 (2)4.1环境条件 (2)4.2机械影响 (2)4.3工作电源 (2)4.4外观结构 (3)4.5绝缘性能要求 (3)4.6温升 (4)4.7数据传输信道 (4)4.8功能要求 (6)4.9电磁兼容性要求 (14)4.10可靠性指标 (15)5检验规则 (15)5.1检验分类 (15)5.2全性能试验 (16)5.3到货抽检 (16)5.4到货验收 (16)5.5结果处理 (16)5.6检验项目 (16)中国南方电网有限责任公司低压电力用户集中抄表系统集中器技术规范Q/CSG XXXXX-XXXX前言按照中国南方电网有限责任公司实现电能计量“标准化、电子化、自动化、智能化”的战略目标要求，参考国家和行业标准，结合公司目前和未来的应用需求，对2008年颁布的《营销自动化系列标准》进行了修订，形成计量自动化终端系列标准。
本系列标准包括《中国南方电网有限责任公司负荷管理终端技术规范》、《中国南方电网有限责任公司负荷管理终端检验技术规范》、《中国南方电网有限责任公司配变监测计量终端技术规范》、《中国南方电网有限责任公司配变监测计量终端检验技术规范》、《中国南方电网有限责任公司低压电力用户集中抄表系统集中器技术规范》、《中国南方电网有限责任公司低压电力用户集中抄表系统集中器检验技术规范》、《中国南网电网有限责任公司低压电力用户集中抄表系统采集器技术规范》、《中国南方电网有限责任公司低压电力用户集中抄表系统采集器检验技术规范》、《中国南方电网有限责任公司厂站电能量采集终端技术规范》、《中国南方电网有限责任公司厂站电能量采集终端检验技术规范》、《中国南方电网有限公司计量自动化终端外形结构规范》、《中国南方电网有限责任公司计量自动化终端上行通信规约》等12个标准。
I C S备案号：Q/C S G 中国南方电网有限责任公司企业标准Q/C S G1209010-2016中国南方电网有限责任公司计量用低压电流互感器技术规范2016-09-01发布2016-09-01实施中国南方电网有限责任公司发布Q/C S G1209010-2016目次前言I 1范围1 2规范性引用文件1 3术语和定义1 4技术要求1 4.1结构要求1 4.2铭牌标识1 4.3额定值2 4.4绝缘要求2 4.5准确度等级和误差要求2 4.6运行变差影响3 5试验3 5.1试验类别3 5.2试验项目3 5.3试验方法4 6寿命要求5Q/C S G1209010-2016前言按照中国南方电网有限责任公司电能计量“标准化、电子化、自动化、智能化”战略要求，依据国家和行业标准，结合公司目前和未来的应用需求，组织编写了中国南方电网有限责任公司计量用低压电流互感器技术规范。
本标准对计量用低压电流互感器外形结构、使用条件、技术要求、绝缘要求和试验项目和方法等做出了规定，是中国南方电网有限责任公司计量用低压电流互感器招标采购、检验验收及质量监督等工作的技术依据。
本标准由中国南方电网有限责任公司市场营销部归口。
本标准起草单位：广东电网公司有限责任电力科学研究院。
本标准主要起草人：宋强、郑龙、石少青、林国营、胡嘉、肖勇、化振谦、林军、张鼎衢。
Q/C S G1209010-2016计量用低压电流互感器技术规范1范围本技术规范适用于中国南方电网有限责任公司范围内额定电压为0.66k V、电能计量专用电流互感器的检测与验收。
本技术规范未作明确规定的内容，必须符合相关的国家和行业标准的要求。
2规范性引用文件下列标准所包含的条文，通过在本标准中的应用而构成本标准的条文。
本标准发布时，所示版本均为有效。
所有标准都会被修订，使用时应探讨使用下列标准最新版本的可能性。
J J G1021-2007电力互感器G B20840.1-2010互感器第1部分：通用技术要求G B20840.2-2014互感器第2部分：电流互感器的补充技术要求D L/T725-2013电力用电流互感器使用技术规范3术语和定义计量用电流互感器：是指为电能计量仪表等提供电流的专用电流互感器。
竭诚为您提供优质文档/双击可除中国南方电网有限责任公司《电力安全工器具技术规范》篇一：中国南方电网有限责任公司电力安全工作规程(编)q/csg中国南方电网有限责任公司企业标准q/csg510001-20xx中国南方电网有限责任公司电力安全工作规程chinasouthernpowergridcompanylimitedworkingregulationsofpowersafety20xx-07-03发布中国南方电网有限责任公司发布20xx-09-01实施3术语和定义3.1低［电］压1kV及以下的电压等级。
3.2高［电］压1kV以上的电压等级。
3.3电力设施应用到电力系统中的发电、变电、输电、配电和供电有关设备的急称。
3.4电气设备包括交直流系统中所有的发电、输电、变电、配电设备，按照电压等级可分为高压设备和低压设备。
按照所属区域可分为厂站、高压线路和低压配电网设备。
3.5厂站发电厂、变电站、开关站、换流站、串补站以及高压配电设备所在区域的急称。
3.6厂站设备发电厂、变电站、开关站、换流站、串补站内的设备以及高压配电设备。
3.7运用中的电气设备全部带有电压、一部分带有电压或一经操作即带有电压的电气设备。
3.8运行设备实现指定电气或相关功能，并处于实时发电、输电、变电、配电和供电状态下的设备或设施。
3.9一个电气连接部分交流系统中，可用隔离开关与其他电气装置分开的部分：直流系统中，双极停用的换流变压器及所有高压直流设备等部分，或单极运行时停用极的换流变压器、阀厅、直流场设备、水冷系统（双极公共区域为运行设备）等部分。
3.10低压设备电气设备中电压等级在1kV及以下的设备及设施。
3.11高压设备电气设备中电压等级在1kV以上的设备及设施。
3.12高压配电设备ikV以上、20kV及以下，设置于配电站、开关站等室内或封闭空间内的，完成电力分配功能的电气装置。
包括室内配电站、箱式变电站、户外开关箱、小型开关站、中心开关站等电气装置及辅助设施。

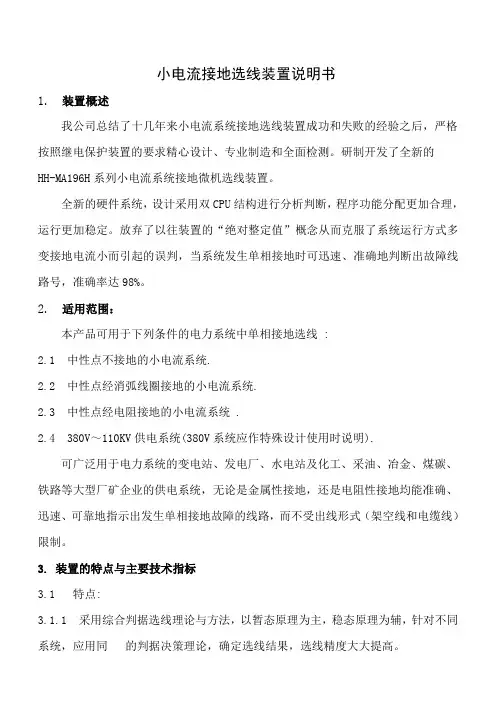

小电流接地选线装置说明书1.装置概述我公司总结了十几年来小电流系统接地选线装置成功和失败的经验之后，严格按照继电保护装置的要求精心设计、专业制造和全面检测。
研制开发了全新的HH-MA196H系列小电流系统接地微机选线装置。
全新的硬件系统，设计采用双CPU结构进行分析判断，程序功能分配更加合理，运行更加稳定。
放弃了以往装置的“绝对整定值”概念从而克服了系统运行方式多变接地电流小而引起的误判，当系统发生单相接地时可迅速、准确地判断出故障线路号，准确率达98%。
2.适用范围：本产品可用于下列条件的电力系统中单相接地选线 :2.1 中性点不接地的小电流系统.2.2 中性点经消弧线圈接地的小电流系统.2.3 中性点经电阻接地的小电流系统 .2.4 380V～110KV供电系统(380V系统应作特殊设计使用时说明).可广泛用于电力系统的变电站、发电厂、水电站及化工、采油、冶金、煤碳、铁路等大型厂矿企业的供电系统，无论是金属性接地，还是电阻性接地均能准确、迅速、可靠地指示出发生单相接地故障的线路，而不受出线形式（架空线和电缆线）限制。
3. 装置的特点与主要技术指标3.1 特点:3.1.1采用综合判据选线理论与方法，以暂态原理为主，稳态原理为辅，针对不同系统，应用同的判据决策理论，确定选线结果，选线精度大大提高。
3.1.2 先进的启动算法。
零序电压和零序电流双启动，正确区分单相接地和母线接地、铁磁谐振等，使装置正确、可靠的动作。
3. 1. 3自动跟踪检测系统零序电流的变化，无需设置、适用范围广；长短线不限、并联运行的出线数不限；3. 1. 4 装置具有完善的自检和复位功能，不需要整定、调试简单、维护量小；3. 1. 5 具有远动接口，接地报警功能；同时可增加集选线与保护为一体的跳闸功能和消谐功能及方便用户使用语言报警功能；3.1.6 分析速度快：单相接地故障捕捉时间小于60ms内得出分析结果。
3.2 技术指标：3.2.1 电压等级：1～2个；3.2.2 母线段数：1～4段；3.2.3 选线回路：1～60路；（分为12路、28路、36路、44路、60路）; 3. 2. 4 远动接口：分并行方式（开关量输出）和串行通讯方式（RS232、RS422和RS485接口）供用户选择；3.2.5 继电器接点容量： DC 30V/5A；3.2.6 工作电源：AC 150V～250V 50Hz±1；如用户需要可改为DC 220V;3.2.7 装置使用条件：环境温度：-10 ～ +40℃；环境湿度：不大于90%RH；3.2.8 装置功耗：15W3. 3 装置灵敏度：零序电压达到整定值(通常设定在30V)时，零序电流超过5mA 时，即可启动装置准确选线。
一般都基于以下几种原理
一、零序功率方向原理零序功率方向原理的小电流接地装置就是利用在系统发生单相接地故障时，故障与非故障线路零序电流反相，由零序功率继电器判别故障与非故障电流。
二、谐波电流方向原理当中性点不接地系统发生单相接地故障时，在各线路中都会出现零序谐波电流。
由于谐波次数的增加，相对应的感抗增加，容抗减小，所以总可以找到一个m次谐波，这时故障线路与非故障线路m次谐波电流方向相反，同时对所有大于m次谐波的电流均满足这一关系。
三、外加高频信号电流原理当中性点不接地系统发生单相接地时，通过电压互感器二次绕组向母线接地相注入一种外加高频信号电流，该信号电流主要沿故障线路接地相的接地点入地，部分信号电流经其他非故障线路对地电容入地。
用一只电磁感应及谐波原理制成的信号电流探测器，靠近线路导体接收该线路故障相流过信号电流的大小（故障线路接地相流过的信号电流大，非故障线路接地相流过的信号电流小，它们之间的比值大于10倍）判断故障线路与非故障线路。
高频信号电流发生器由电压互感器开口三角的电压起动。
选用高频信号电流的频率与工频及各次谐波频率不同，因此，工频电流、各次谐波电流对信号探测器无感应信号。
在单相接地故障时，用信号电流探测器，对注入系统接地相的信号电流进行寻踪，还可以找到接地线路和接地点的确切位置。
四、首半波原理首半波原理是基于接地故障信号发生在相电压接近最大值瞬间这一假设。
当电压接近最大值时，若发生接地故障，则故障相电容电荷通过故障线路向故障点放电，故障线路分布电感和分布电容使电流具有衰减振荡特性，该电流不经过消弧线圈，故不受消弧线圈影响。
但此原理的选线装置不能反映相电压较低时的接地故障，易受系统运行方式和接地电阻的影响，存在工作死区。
南方电网生〔2012〕32号附件Q/CSG中国南方电网有限责任公司企业标准小电流接地选线装置技术规范Specification for Fault Line Selection Device in Neutral PointIneffectively Grounded System中国南方电网有限责任公司 发 布目次1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (2)4 技术要求 (2)5 试验方法 (8)6 产品检验 (11)7 标志、包装、运输、贮存 (13)前言为规范南方电网中低压配电网小电流接地选线装置的技术条件和基本要求，指导和规范小电流接地选线装置统一设计、制造、采购、检验和应用等方面的管理，保证选线装置安全、准确、可靠的运行，特制定本技术规范。
本技术规范以中华人民共和国电力行业相关标准为基础，参考了其它相关的国家标准、行业标准、技术规范与规定，综合考虑了南方电网的实际运行情况和发展要求，是南方电网规范小电流接地选线装置的技术性指导文件。
本规范由中国南方电网有限责任公司生产技术部提出、归口并解释。
本规范主要起草单位：广西电网公司、广西电网公司电力科学研究院本规范主要起草人：俞小勇、谢雄威、罗俊平、高立克、李克文、覃剑、吴远利、孙广慧。
本规范主要审查人：佀蜀明、薛武、何朝阳、马辉、余新、戴宇、胡玉岚、麦洪、陈太展、巩俊强、王炼、桂国军、陈勇。
本规范由中国南方电网有限责任公司标准化委员会批准。
本规范自发布之日起实施。
执行中的问题和意见，请及时反馈至中国南方电网有限责任公司生产技术部。
小电流接地选线装置技术规范1范围本标准规范了小电流接地选线装置的技术要求、试验方法、产品检验、运输和存储等。
本标准适用于南方电网公司小电流接地选线装置的设计、制造、采购、检验和应用。
2规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。
下发审核/检查方案和计划的通知 1 消弧线圈并联小电阻接地成套装置技术规范ICS备案号：Q/CSG中国南方电网责任有限公司企业标准Q/CSG ××××-2017目次1 总则 (1)2 范围 (2)3 规范性引用文件 (3)4 消弧线圈类型 (6)4.1按消弧补偿装置补偿电流的调节原理 (6)4.2按消弧补偿装置投入及退出补偿状态的方式 (6)4.3按一次设备绝缘介质 (6)5 消弧线圈并小电阻成套装置基本功能和构成 (6)5.1基本功能 (6)5.2装置构成 (7)6 使用条件 (7)6.1周围空气温度 (7)6.2海拔高度 (8)6.3风速要求 (8)6.4环境相对湿度(在25℃时) (8)6.5降雨量 (8)6.6雷暴日 (8)6.7地震烈度 (8)6.8外绝缘 (9)6.9安装环境 (9)6.10控制器环境条件要求 (9)6.10.1正常工作大气条件 (9)6.10.2对周围环境要求 (10)6.10.3储存、运输极限环境温度 (10)6.11系统条件要求 (11)6.12控制器电源要求 (11)6.13成套装置接地要求 (11)7 成套装置技术要求 (12)7.1消弧线圈并小电阻装置总体技术要求 (12)7.2 消弧线圈并小电阻控制逻辑要求 (15)7.2.1小电阻投入 (17)7.2.2小电阻退出 (17)7.2.3小电阻投入失败的处理 (17)7.2.4消弧线圈故障时小电阻的处理 (17)7.2.5小电阻投入后接地故障未消失的处理 (18)7.2.6对重合闸的处理 (18)7.2.7对间歇性接地故障的处理 (18)7.2.8 装置并列运行的处理 (18)7.3消弧线圈并电阻装置各部件技术要求 (18)7.3.1消弧线圈 (18)7.3.2接地变压器 (20)7.3.3控制器 (21)7.3.4并联小电阻技术要求 (26)7.3.5配套设备 (26)7.3.6成套装置箱变外壳要求 (27)7.3.7其它配套设备 (28)7.3.8其它技术性能要求 (28)8 试验要求 (29)8.1试验类型 (29)8.2消弧线圈并小电阻成套装置试验要求 (29)8.2.1出厂检验 (29)8.2.2型式检验 (29)8.2.3特殊检验 (29)8.2.4试验方法和要求 (30)9 标志 (37)10 包装、运输和贮存 (37)附录A：自动跟踪补偿消弧成套装置检验项目表 (40)模拟单相断线故障试验 (40)前言为规范配电网消弧线圈并小电阻接地成套装置技术标准和要求，指导南方电网公司配电系统中性点接地成套装置设备建设、改造和运行管理工作，依据国家和行业的有关标准和规程，特制定本规范。
1 消弧线圈并联小电阻接地成套装置技术规范ICS备案号： Q/CSG中国南方电网责任有限公司企业Q/CSG ××××-2017目次1总则 (1)2规范性引用文件 (2)3消弧线圈类型 (3)3.1按消弧补偿装置补偿电流的调节原理 (3)3.2按消弧补偿装置投入及退出补偿状态的方式 (3)3.3按一次设备绝缘介质 (3)4消弧线圈并小电阻成套装置基本功能和构成 (3)4.1基本功能 (3)4.2装置构成 (4)4.3选线装置的配置......................................................................... 错误！未定义书签。
5使用条件 (4)5.1周围空气温度 (4)5.2海拔高度 (4)5.3风速要求 (4)5.4环境相对湿度(在25℃时) (4)5.5降雨量 (4)5.6雷暴日 (4)5.7地震烈度 (5)5.8外绝缘 (5)5.9安装环境 (5)5.10控制器环境条件要求 (5)5.10.1正常工作大气条件 (5)5.10.2对周围环境要求 (5)5.10.3储存、运输极限环境温度 (5)5.11系统条件要求 (5)5.12控制器电源要求 (6)5.13成套装置接地要求 (6)6成套装置技术要求 (6)6.1消弧线圈并小电阻装置总体技术要求 (6)6.2 消弧线圈并小电阻控制逻辑要求 (8)6.2.1小电阻投入 (9)6.2.2小电阻退出 (9)6.2.3小电阻投入失败的处理 (9)6.2.4消弧线圈故障时小电阻的处理 (9)6.2.5小电阻投入后接地故障未消失的处理 (9)6.2.6对重合闸的处理 (9)6.2.7对间歇性接地故障的处理 (9)6.2.8 装置并列运行的处理 (9)6.3消弧线圈并电阻装置各部件技术要求 (9)6.3.1消弧线圈 (9)6.3.2接地变压器 (10)6.3.3控制器 (11)6.3.4并联小电阻技术要求 (14)6.3.5配套设备 (14)7试验要求 (16)7.1试验类型 (16)7.2消弧线圈并小电阻成套装置试验要求 (16)8标志 (19)9包装、运输和贮存 (19)附录A：自动跟踪补偿消弧成套装置检验项目表 (21)模拟单相断线故障试验 (21)前言为规范配电网消弧线圈并小电阻接地成套装置技术标准和要求，指导南方电网公司配电系统中性点接地成套装置设备建设、改造和运行管理工作，依据国家和行业的有关标准和规程，特制定本规范。
小电流系统接地选线装置专用技术规范小电流系统接地选线装置通用技术规范小电流系统接地选线装置专用技术规范本规范对应的专用技术规范目录目次小电流系统接地选线装置采购标准技术规范使用说明 (1)1总则 (2)1.1引言 (2)1.2供方职责 (2)2技术规范要求 (2)2.1使用环境条件 (2)2.2 装置额定参数 (3)2.3 装置功率消耗 (3)2.4 小电流系统接地选线装置基本技术要求 (3)2.5 小电流系统接地选线装置选配技术要求 (4)2.6 机柜结构的技术要求 (5)3 试验 (5)3.1 试验要求 (5)3.2 性能试验 (5)3.3 现场试验 (5)4 技术服务、设计联络、工厂检验和监造 (6)4.1 卖方提供的样本和资料 (6)4.2 技术资料、图纸和说明书格式 (6)4.3 供确认的图纸 (6)4.4 买卖双方设计的图纸 (6)4.5 其他资料和说明书 (6)4.6 卖方提供的数据 (6)4.7 图纸和资料分送单位、套数和地址 (7)4.8 设计联络会议 (7)4.9 工厂验收和现场验收 (7)4.10 质量保证 (7)4.11 项目管理 (7)4.12 现场服务 (8)4.13 售后服务 (8)4.14 备品备件，专用工具，试验仪器 (8)小电流系统接地选线装置专用技术规范小电流系统接地选线装置采购标准技术规范使用说明1. 本物资采购标准技术规范分为标准技术规范通用部分和标准技术规范专用部分。
2. 项目单位根据需求选择所需设备的技术规范。
技术规范通用部分条款、专用部分标准技术参数表和使用条件表固化的参数原则上不能更改。
3. 项目单位应按实际要求填写“项目需求部分”。
如确实需要改动以下部分，项目单位应填写专用部分“项目单位技术差异表”，并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会：1）改动通用部分条款及专用部分固化的参数；2）项目单位要求值超出标准技术参数值范围；3）根据实际使用条件，需要变更环境温度、湿度、海拔高度、耐受地震能力、用途和安装方式等要求。
中国南方电网有限责任公司县级达标优秀企业资料目录专用接地装置运行维护规程1 范围本规程规定了电力系统发电、变电和输电设备接地装置的运行标准，规范了接地装置的运行维护。
本规程适用于中国南方电网有限责任公司所辖发电厂、35kV及以上变电站接地装置、高压直流换流站接地装置、高压直流接地极系统以及交、直流架空送电线路杆塔接地装置。
配电系统接地装置、调度通信综合楼及其它重要建筑物电气接地装置可以参照执行。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否使用这些文件的最新版。
凡是不注日期的引用文件，其最新版适用于本标准。
GB 50150－2006 电气装置安装工程电气设备交接试验标准GB 50169-2006 电气装置安装工程接地装置施工及验收规范GB/T 17949.1-2000 接地系统的土壤电阻率、接地电阻和地面电位测量导则第1部分：常规测量GBJ 65-1983 工业与民用电力装置的接地设计规范DL 408-1991 电业安全工作规程（发电厂和变电所电气部分）DL 408-1991 电业安全工作规程（线路部分）DL 437－1991 高压直流接地极技术导则DL 475－2006 接地装置工频特性参数的测量导则DL/T 620-1997 交流电气装置的过电压保护和绝缘配合DL/T 621-1997 交流电气装置的接地DL/T 887-2004 杆塔工频接地电阻测量DL/T 5224-2005 高压直流输电大地返回运行系统设计技术规定Q/CSG 1 0007-2004 电力设备预防性试验规程3 总则3.1 电力系统接地装置是保证电网和电力设备安全运行的基础环节，各运行单位应按本规程要求，加强接地装置的运行管理，保证接地装置正常运行。
3.2 运行单位可根据本规程制定实施细则或补充规定，结合本规程同时使用。
南方电网生〔2012〕32号附件Q/CSG中国南方电网有限责任公司企业标准小电流接地选线装置技术规范Specification for Fault Line Selection Device in Neutral PointIneffectively Grounded System中国南方电网有限责任公司 发 布目次1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (2)4 技术要求 (2)5 试验方法 (8)6 产品检验 (11)7 标志、包装、运输、贮存 (13)前言为规范南方电网中低压配电网小电流接地选线装置的技术条件和基本要求，指导和规范小电流接地选线装置统一设计、制造、采购、检验和应用等方面的管理，保证选线装置安全、准确、可靠的运行，特制定本技术规范。
本技术规范以中华人民共和国电力行业相关标准为基础，参考了其它相关的国家标准、行业标准、技术规范与规定，综合考虑了南方电网的实际运行情况和发展要求，是南方电网规范小电流接地选线装置的技术性指导文件。
本规范由中国南方电网有限责任公司生产技术部提出、归口并解释。
本规范主要起草单位：广西电网公司、广西电网公司电力科学研究院本规范主要起草人：俞小勇、谢雄威、罗俊平、高立克、李克文、覃剑、吴远利、孙广慧。
本规范主要审查人：佀蜀明、薛武、何朝阳、马辉、余新、戴宇、胡玉岚、麦洪、陈太展、巩俊强、王炼、桂国军、陈勇。
本规范由中国南方电网有限责任公司标准化委员会批准。
本规范自发布之日起实施。
执行中的问题和意见，请及时反馈至中国南方电网有限责任公司生产技术部。
小电流接地选线装置技术规范1范围本标准规范了小电流接地选线装置的技术要求、试验方法、产品检验、运输和存储等。
本标准适用于南方电网公司小电流接地选线装置的设计、制造、采购、检验和应用。
2规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本规范。
GB 9361-88计算机场地安全要求GB/T 191-2008包装储运图示标准GB/T 2423.1-2008电工电子产品环境试验第2部分试验A：低温GB/T 2423.2-2008电工电子产品环境试验第2部分试验B：高温GB/T 2423.3-2006电工电子产品环境试验第2部分试验Cab：恒定湿热方法GB/T 2423.4-2008电工电子产品环境试验第2部分试验Db：交变湿热GB/T 2887-2000电子计算机场地通用规范GB/T 7261-2008 继电保护和安全自动装置基本试验方法GB/T 11287-2000电气继电器第21部分：量度继电器和保护装置的振动、冲击、碰撞和地震试验第1篇：振动试验（正弦）GB/T 14537-1993 量度继电器和保护装置的冲击和碰撞试验GB/T 14598. 9-2010电气继电器第22-3部分：量度继电器和保护装置的电气骚扰试验辐射电磁场骚扰试验GB/T 14598.10-2007电气继电器第22-4部分：量度继电器和保护装置的电气骚扰试验电快速瞬变/脉冲群抗扰度试验GB/T 14598.13-2008电气继电器第22-1部分：量度继电器和保护装置的电气骚扰试验1 MHz脉冲群抗扰度试验GB/T 14598.14-1998量度继电器和保护装置的电气干扰试验第2部分:静电放电试验GB/T 14598.16-2002电气继电器第25部分：量度继电器的保护装置的电磁发射试验GB/T 14598.17-2005电气继电器第22-6部分：量度继电器和保护装置的电气骚扰试验射频场感应的传导骚扰的抗扰度GB/T 14598.18-2007电气继电器第22-5部分：量度继电器和保护装置的电气骚扰试验浪涌抗扰度试验GB/T 14598.19-2007电气继电器第22-7部分：量度继电器和保护装置的电气骚扰试验工频抗扰度试验GB/T 15145-2008 输电线路保护装置通用技术条件GB/T 14598.27-2008量度继电器和保护装置第27部分：产品安全要求GB/T 17742-2008 中国地震烈度表GB/T 19520.12-2009电子设备机械结构482.6mm（19in）系列机械结构尺寸第3-101部分：插箱及其插件。
DL/T 620-1997 交流电气装置的过电压保护和绝缘配合DL/T 872-2004 小接地电流系统单相接地保护装置DL/T 860变电站通信网络和系统(idt IEC 61850)DL/T 995-2006继电保护和电网安全自动装置检验规程Q/CSG 110010-2011南方电网继电保护通用技术规范3术语和定义下列术语和定义适用于本标准3.1小电流接地系统： Neutral Point Ineffectively Grounded System指中性点不接地或经消弧线圈接地或经高电阻接地的电力系统（高电阻含义见DL/T 620-1997）。
3.2单相接地：Single-Phase-to-earth小电流接地系统中的某一相发生的接地故障。
3.3永久性接地：Permanent earth小电流接地系统中单相接地后在人工修复之前一直保持接地状态。
3.4瞬时性接地：Instantaneous earth小电流接地系统中单相接地持续一段时间后自动恢复到正常的状态。
3.5弧光接地：Earth via Arc有燃弧发生的单相接地。
3.6间歇性弧光接地：Intermittent Earth via Arc电弧熄灭和重燃相互交替的弧光接地现象。
3.7小电流接地选线装置：Fault Line Selection Device in Neutral Point Ineffect-ively Grounded System在小电流接地系统中，用于检测单相接地、选线或进一步发出跳闸命令的装置。
3.8铁磁谐振：Ferromagnetism Resonance在小电流接地系统中，由于电压互感器等铁磁电感的饱和作用引起的持续性、高幅值谐振过电压现象。
3.9启动电压：Starting Voltage小电流接地系统发生单相接地故障时，能够使选线装置动作的系统最小零序电压（或系统零序电压突变量）。
3.10启动电流：Starting Current小电流接地系统发生单相接地故障时，能够使选线装置动作的系统最小零序电流（或系统零序电流突变量）。
3.11选线动作时间：Selection Action Time从故障发生到选线装置输出选线结果的最大时间。
4技术要求4.1环境条件4.1.1正常工作的大气条件a)环境温度：-10℃～+55℃；b)相对湿度：5%～95%（产品内部既不应凝露，也不应结冰）；c)大气压力：86kPa～106kPa。
4.1.2试验标准的大气条件a)环境温度：+15℃～+35℃；b)相对湿度：45%～75%；c)大气压力：86kPa～106kPa。
4.1.3仲裁试验的标准大气条件a)环境温度：（20±2）℃；b)相对湿度：45%～75%；c)大气压力：86kPa～106kPa。
4.1.4贮存、运输环境条件a)装置运输中允许的环境温度为-40℃～+70℃，相对湿度不大于85%。
在不施加任何激励量的条件下，不出现不可逆变化。
温度恢复后，装置性能符合4.2、4.3、4.4、4.5、4.7的规定；b)装置贮存中允许的环境温度为-25℃～+55℃，相对湿度不大于85%。
4.1.5周围环境装置使用地点周围环境应符合下列要求：a)电磁环境符合4.9的规定；b)场地应符合GB 9361-88中B类安全要求；c)使用地点不出现超过GB/T 11287-2000规定的严酷等级为I级的振动；d)使用地点不发生超过GB/T 17742-2008规定的烈度为VII度的地震；e)接地电阻应符合GB/T 2887-2000中4.4的要求；f)工作位置应垂直安装于与地面垂直的立面。
4.1.6特殊环境条件当超出4.1.1～4.1.5规定的环境条件时，由用户与制造厂商定。
4.2额定电气参数4.2.1直流电源a)额定电压：220V或110V；b)允许偏差：-20%～+15%；c)波纹系数：不大于5%。
4.2.2交流回路a)交流电流I n：5A或1A；b)交流电压U n：100V；c)频率：50Hz。
4.2.3开入电压弱电开入24V，强电开入220V或110V。
4.3功能要求4.3.1基本要求a)装置应具有独立性、完整性和成套性；b)装置应满足继电保护可靠性、选择性、灵敏性和速动性的要求；c)装置应具有接地选线功能。
当系统发生单相接地时，装置应准确选线，并显示接地线路和母线编号（名称）；发生铁磁谐振接地时，不能误报、误动；d)装置应具有接地保护跳闸功能。
装置的跳闸功能投退和跳闸延时按线路独立整定，并能按整定定值动作于告警或跳闸；跳闸功能可与线路保护重合闸配合；e)装置应满足至少2段母线、24路出线的选线要求；f)装置应能模拟单相接地故障信号输出，便于与变电站自动化系统联调测试。
4.3.2开出要求装置应具备以硬接点方式输出异常信号，信号包括接地告警、跳闸动作、装置异常告警、直流电源消失告警等。
4.3.3自动恢复装置应具有自动恢复功能。
程序异常时，装置应能通过自复位功能自动恢复正常工作，复位后仍不能正常工作时，应能发出异常告警信号，且装置不应误动作。
4.3.4自动检测装置应具有在线自动检测功能，在正常运行期间，装置中关键元件损坏时应能报警并闭锁装置。
4.3.5定值要求a)定值可通过调试软件或装置面板进行整定，并具备远方修改定值功能；b)定值采用二次值形式；c)功能采用软压板投退；d)应具备电流互感器变比系数设定功能。
4.3.6事件记录装置应有事件记录功能，应以时间顺序的方式记录动作和告警信息，每条记录事件应包括时间和事件名称，事件名称如接地产生、接地消失、接地保护跳闸、闭锁重合闸等，记录保存的事件信息数不少于500条。
4.3.7控制字要求装置应具有控制字设置功能，控制字设置遵循功能投退灵活的原则，每种功能的每个分项功能宜设置一个控制字。
4.3.8显示要求a)装置应具有面板显示功能，操作菜单采用汉字形式，便于操作；b)装置在正常运行时显示必要的参数、运行及异常信息，例如测量二次值、装置时间和选线动作信息等；c)装置应设有运行灯、接地告警信号灯、装置告警信号灯、跳闸动作灯等。
各信号灯的显示颜色分别为：运行灯采用绿色、告警灯采用黄色、跳闸灯采用红色。
4.3.9故障录波a)装置应具有故障记录功能，记录选线动作全过程的所有信息，至少存储20次满足整定延时的最新动作报告，为分析接地动作行为提供详细、全面的数据信息；b)记录的所有数据应以IEEE Std C37.111-1999（COMTRADE99）格式输出，支持通过串口、以太网口、USB接口等方式提取录波文件；c)装置发生故障时不应丢失故障记录信息；d)在装置直流电源消失时不应丢失已记录信息；e)录波长度至少包括故障前40ms和故障后60ms数据，录波采样点数每周波不小于512点。
