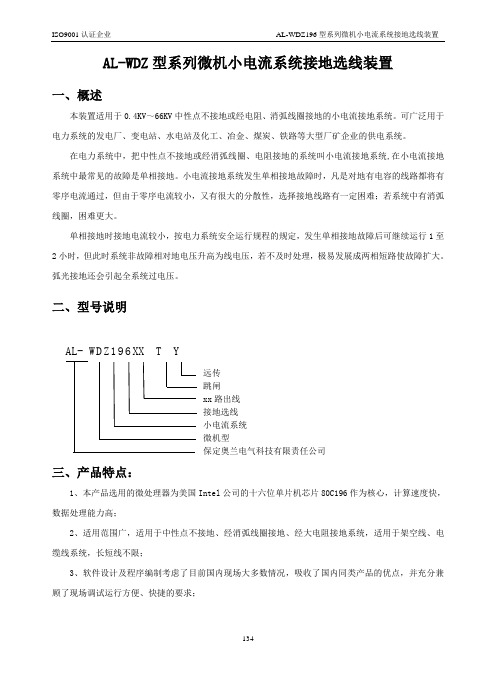

AL-WDZ型系列微机小电流系统接地选线装置一、概述本装置适用于0.4KV～66KV中性点不接地或经电阻、消弧线圈接地的小电流接地系统。

可广泛用于电力系统的发电厂、变电站、水电站及化工、冶金、煤炭、铁路等大型厂矿企业的供电系统。

在电力系统中，把中性点不接地或经消弧线圈、电阻接地的系统叫小电流接地系统,在小电流接地系统中最常见的故障是单相接地。

小电流接地系统发生单相接地故障时，凡是对地有电容的线路都将有零序电流通过，但由于零序电流较小，又有很大的分散性，选择接地线路有一定困难；若系统中有消弧线圈，困难更大。

单相接地时接地电流较小，按电力系统安全运行规程的规定，发生单相接地故障后可继续运行1至2小时，但此时系统非故障相对地电压升高为线电压，若不及时处理，极易发展成两相短路使故障扩大。

弧光接地还会引起全系统过电压。

二、型号说明AL- WD Z196XX T Y远传跳闸xx路出线接地选线小电流系统微机型保定奥兰电气科技有限责任公司三、产品特点：1、本产品选用的微处理器为美国Intel公司的十六位单片机芯片80C196作为核心，计算速度快，数据处理能力高；2、适用范围广，适用于中性点不接地、经消弧线圈接地、经大电阻接地系统，适用于架空线、电缆线系统，长短线不限；3、软件设计及程序编制考虑了目前国内现场大多数情况，吸收了国内同类产品的优点，并充分兼顾了现场调试运行方便、快捷的要求；1344、数据交换通道有三种硬件接口：三线RS－232 口、二线RS－485 口、四线RS－422口。

适用于无人值守变电站或综合自动化设备；5、无定值设定，采用残流增量法使装置不受运行方式及接地过渡电阻的影响；6、线路报警编码输出与线路报警一对一输出为独立出口模块；7、自检功能：随时监视装置的核心硬件电路和软件的执行情况；8、自恢复功能：装置上电后无论处在何种操作界面，若2分钟无人操作便自动进入运行界面（本机故障报警时除外）；9、整机为插件结构，维修及更换部件极为方便；10、汉字菜单，操作简便，易于理解，调试容易；11、投运后，本机基本上不需要维护。

小电流接地选线装置说明书1.装置概述我公司总结了十几年来小电流系统接地选线装置成功和失败的经验之后，严格按照继电保护装置的要求精心设计、专业制造和全面检测。

研制开发了全新的HH-MA196H系列小电流系统接地微机选线装置。

全新的硬件系统，设计采用双CPU结构进行分析判断，程序功能分配更加合理，运行更加稳定。

放弃了以往装置的“绝对整定值”概念从而克服了系统运行方式多变接地电流小而引起的误判，当系统发生单相接地时可迅速、准确地判断出故障线路号，准确率达98%。

2.适用范围：本产品可用于下列条件的电力系统中单相接地选线 :2.1 中性点不接地的小电流系统.2.2 中性点经消弧线圈接地的小电流系统.2.3 中性点经电阻接地的小电流系统 .2.4 380V～110KV供电系统(380V系统应作特殊设计使用时说明).可广泛用于电力系统的变电站、发电厂、水电站及化工、采油、冶金、煤碳、铁路等大型厂矿企业的供电系统，无论是金属性接地，还是电阻性接地均能准确、迅速、可靠地指示出发生单相接地故障的线路，而不受出线形式（架空线和电缆线）限制。

3. 装置的特点与主要技术指标3.1 特点:3.1.1采用综合判据选线理论与方法，以暂态原理为主，稳态原理为辅，针对不同系统，应用同的判据决策理论，确定选线结果，选线精度大大提高。

3.1.2 先进的启动算法。

零序电压和零序电流双启动，正确区分单相接地和母线接地、铁磁谐振等，使装置正确、可靠的动作。

3. 1. 3自动跟踪检测系统零序电流的变化，无需设置、适用范围广；长短线不限、并联运行的出线数不限；3. 1. 4 装置具有完善的自检和复位功能，不需要整定、调试简单、维护量小；3. 1. 5 具有远动接口，接地报警功能；同时可增加集选线与保护为一体的跳闸功能和消谐功能及方便用户使用语言报警功能；3.1.6 分析速度快：单相接地故障捕捉时间小于60ms内得出分析结果。

3.2 技术指标：3.2.1 电压等级：1～2个；3.2.2 母线段数：1～4段；3.2.3 选线回路：1～60路；（分为12路、28路、36路、44路、60路）; 3. 2. 4 远动接口：分并行方式（开关量输出）和串行通讯方式（RS232、RS422和RS485接口）供用户选择；3.2.5 继电器接点容量： DC 30V/5A；3.2.6 工作电源：AC 150V～250V 50Hz±1；如用户需要可改为DC 220V;3.2.7 装置使用条件：环境温度：-10 ～ +40℃；环境湿度：不大于90%RH；3.2.8 装置功耗：15W3. 3 装置灵敏度：零序电压达到整定值(通常设定在30V)时，零序电流超过5mA 时，即可启动装置准确选线。

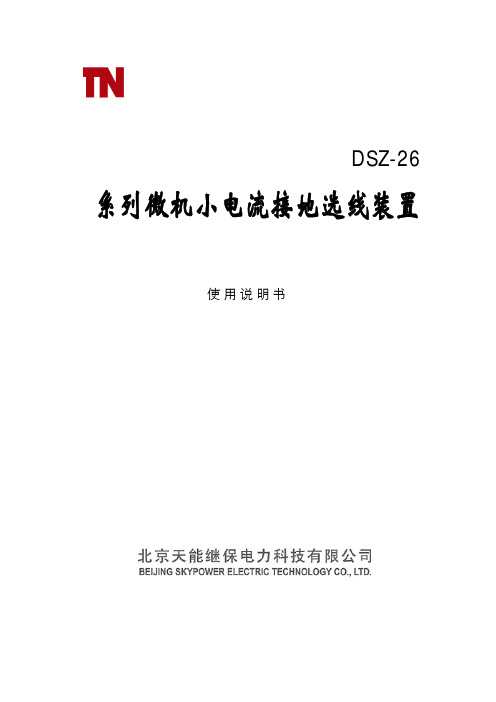

DSZ-26使用说明书目录1．概述 (1)2．装置用途及特点 (2)3．装置功能 (3)4．装置组成及原理 (4)5．技术指标 (6)6．装置结构及安装接线 (8)7．使用与维护 (21)8．订货须知 (27)附录：零序电流的接入方法1、零序电流互感器的安装与接线2、无零序电流互感器时零序电流的接入注：本资料版权为北京天能继保电力科技有限公司所有，受版权法保护，使用仅限于北京天能继保电力科技有限公司的用户，未经本司书面许可，不得以任何形式和方式提供给第三者，同时本公司保对资料的修改和解释权。

2004．04 第一版1．概 述我国3KV-66KV配电网大多采用小电流接地方式既中性点非有效接地方式，包括中性点不接地系统和中性点经消弧线圈接地系统。

中性点非有效接地系统的优点在于，发生单相接地时多数情况下能够自动熄弧并恢复绝缘。

但是发生永久性接地故障时，为了防止因非故障相电压升高而导致故障扩大，必须尽快确定故障线路并予以切除，这就提出了单相接地故障选线问题。

这个问题很长时间以来没有得到很好的解决，制约着配电网自动化的发展。

自20世纪80年代中期微机型选线装置投入运行以来，各厂家先后提出了多种选线原理，并研制基于这些选线原理的多种产品，但这些产品的选线准确性很低，远未达到实用化的程度，用户不用麻烦用了也麻烦，因此，自动选线技术在90年代末期陷入低谷，很多地区选线装置退出率达到90%以上，又退回到原始的手动逐条线路拉线的选线方式。

为了揭开以往选线失败之迷，本所研制人员对小电流接地选线技术进行了系统研究，并对国内厂家的产品存在的问题进行了认真的分析，发现微机型小电流接地选线装置误判率高一般发生在接地电流很小既高阻接地的场合,主要原因是：1）硬件性能低或存在缺陷当时的微机选线装置均采用8位单片机或16位单片机，数据处理速度低、程序存贮器、数据存贮器容量小，因此只能采用一些简单算法。

采用8位或12位A/D, 转换精度低，当接地电流很小时，A/D转换的数据已不能满足选线精度的要求。

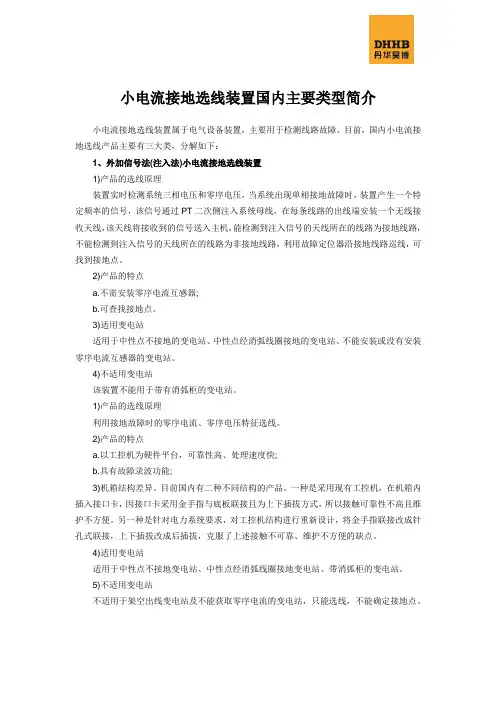

小电流接地选线装置国内主要类型简介小电流接地选线装置属于电气设备装置，主要用于检测线路故障。

目前，国内小电流接地选线产品主要有三大类，分解如下：1、外加信号法(注入法)小电流接地选线装置1)产品的选线原理装置实时检测系统三相电压和零序电压，当系统出现单相接地故障时，装置产生一个特定频率的信号，该信号通过PT二次侧注入系统母线，在每条线路的出线端安装一个无线接收天线，该天线将接收到的信号送入主机，能检测到注入信号的天线所在的线路为接地线路，不能检测到注入信号的天线所在的线路为非接地线路，利用故障定位器沿接地线路巡线，可找到接地点。

2)产品的特点a.不需安装零序电流互感器;b.可查找接地点。

3)适用变电站适用于中性点不接地的变电站、中性点经消弧线圈接地的变电站、不能安装或没有安装零序电流互感器的变电站。

4)不适用变电站该装置不能用于带有消弧柜的变电站。

1)产品的选线原理利用接地故障时的零序电流、零序电压特征选线。

2)产品的特点a.以工控机为硬件平台，可靠性高、处理速度快;b.具有故障录波功能;3)机箱结构差异。

目前国内有二种不同结构的产品。

一种是采用现有工控机，在机箱内插入接口卡，因接口卡采用金手指与底板联接且为上下插拔方式，所以接触可靠性不高且维护不方便。

另一种是针对电力系统要求，对工控机结构进行重新设计，将金手指联接改成针孔式联接，上下插拔改成后插拔，克服了上述接触不可靠、维护不方便的缺点。

4)适用变电站适用于中性点不接地变电站、中性点经消弧线圈接地变电站、带消弧柜的变电站。

5)不适用变电站不适用于架空出线变电站及不能获取零序电流的变电站，只能选线，不能确定接地点。

产品图片如下：3.普通(单片机)小电流接地选线装置1)选线原理利用接地故障时零序电流、零序电压特征选线。

2)特点价格较低。

3)适用变电站适用于中性点不接地变电站。

4)不适用变电站中性点经消弧线圈接地变电站(准确率低)、带消弧柜的变电站、架空出线的变电站及不能获取零序电流的变电站，只能选线，不能确定接地点。

YH-WJXA/ WJXB系列微机型小电流系统接地选线装置使用说明书保定元和电气技术有限公司保定元和电气技术有限公司目录一、产品概述 (1)二、型号说明 (1)三、使用条件 (1)四、技术参数 (1)五、装置特点 (2)六、工作原理 (3)七、装置面板说明 (3)八、装置外形、安装开孔尺寸 (4)九、操作说明 (5)十、CT的安装、选择及系统电容电流的估算 (6)附图一：YH-WJXA-12微机型小电流系统接地选线装置端子排及典型接线图 (7)附图二：YH-WJXB-12微机型小电流系统接地选线装置端子排及典型接线图 (8)附图三：YH-WJXA-28微机型小电流系统接地选线装置端子排及典型接线图 (9)附图四：YH-WJXB-28微机型小电流系统接地选线装置端子排及典型接线图 (10)附图五：YH-WJXA-44微机型小电流系统接地选线装置端子排及典型接线图 (11)附图六：YH-WJXB-44微机型小电流系统接地选线装置端子排及典型接线图 (12)附录1 通讯规约 (13)保定元和电气技术有限公司YH-WJXA/WJXB - 12/28/44YH-WJXA/ WJXB 系列微机型小电流系统接地选线装置一、产品概述YH-WJXA/WJXB 系列微机型小电流系统接地选线装置是我公司最新研制的新型小电流系统接地选线装置，它适用于中性点不接地或经消弧线圈、电阻接地的运行方式系统，能够迅速准确地查找出系统单相接地线路。

该装置以TI 高档单片机为采集运算、逻辑判断和控制中心（CPU ），以液晶显示器、信号灯指示、轻触式按键为人机接口。

具有操作简单，选线准确，速度更快、运行可靠等特点。

该装置可记忆瞬间接地信息，能够区分母线接地和出线接地，还可配置通信接口将各种故障信息传送至有关部门。

为现场运行人员提供了极大的方便。

应用范围如下所示：● 电压等级：0.4KV ～66KV ；● 中性点不接地的小电流系统或中性点经大电阻或消弧线圈接地的小电流系统； ● 母线段数不大于四段，线路出线回路总数不大于44路；●广泛应用于电力系统变电站、发电厂以及煤炭、钢铁、冶金、化工等大型厂矿企业的供电系统。

一、概述本装置适用于0.38kV～110kv中性点不接地或经消弧线圈接地以及中性点经电阻接地的电力系统。

并且无论金属性接地、还是电阻性接地均能准确的选出接地线路号，而不受出线形式（架空线和电缆线）的限制。

二、主要特点和技术指标1 特点：1.1 装置采用“多重选线判据来构成综合判据”，采用信息融合技术，利用各种判据选线。

采用连续选线技术，充分利用整个接地过程中的有效数据，提高选线结果的可靠性与准确性。

1.2硬件设计采用最新推出“高性能32 位ARM 处理器”，高速的处理与运算能力为装置复杂的算法提供有力的支持。

使装置功能分配更加合理，响应速度更快，运行更加稳定。

1.3 具有辅助决策功能，在故障状态中，可进行辅助决策信息的查询。

装置可显示出故障母线3U0和故障母线所属出线零序电流最大的三条线路的基波（存在消弧线圈为5次谐波）的有效值、相位信息，可帮助现场人员分析故障数据，做出接地线路的判断。

1.4 汉字化输出信息可通过“液晶屏显示21笔故障数据信息”（掉电不丢失），并且每笔“故障信息都可通过装置配备的打印机打印输出”。

1.5 人机界面及运行维护，采用汉字菜单选项操作，使现场参数设置调试更为快捷，方便了用户。

1.6 能对检测到的各种“故障信息进行语音输出”，进一步体现了人性化设计。

1.7带有独立的硬件时钟，掉电后装置的时钟信息不丢失。

1.8本装置可选配“消谐功能”，可节省用户成本。

1.9 投运后，本机基本上不需要维护。

1.10 适用范围广，长短线不限、并联运行的出线数不限。

1.11 可区分线路接地和母线接地2 技术指标2.1 电压等级：1～4个。

2.2母线段数：1～4段。

2.3 出线配置：小于等于36路。

2.4报警输出：所有继电器接点容量250VAC,8A。

2.5装置通讯：配置“RS485通讯接口”，配置标准的“ModBus@RTU或CDT通讯协议”，可以访问装置的测量数据和报警信息等实时数据；并可通过通讯接口整定装置，改变装置的运行状态。

小电流接地选线装置说明书
前言：
迅达公司立足于长远发展，坚持“务实、守信、创新、高效”的企业运营理念，以高新技术为手段，创造名牌产品，真诚服务客户！
第一、小电流接地选线装置介绍
我厂的小电流接地选线装置的型号主要为：XD-NSL型，它能在系统发生单相接地时，准确、迅速地选出接地线路或母线。

使用简单方便，无需维护，可根据用户需要将相关信息通过通信接口传给上级监控系统，适用于无人值守变电站。

第二、工作原理
在高压室高压柜有母线测量PT,开口三角测零序电压;在每路出线柜装零序电流CT,线路有接地时,零序电流CT有电流流过。

小电流接地选线装置一般用零序电压和零序电流作为接地故障线路判定依据。

第三、订货须了解
1、产品的型号、名称以及订货数量
2、装置的工作电源额定值
3、是否带有通信功能，并指定接口形式
4、其他特殊要求。

微机小电流接地选线装置说明书(总25页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除SC-DGL微机小电流系统接地选线装置技术使用说明书保定双成电力科技有限公司目录一、概述错误!未指定书签。

二、装置的主要特点错误!未指定书签。

三、装置技术参数................................. 错误!未指定书签。

四、使用环境条件................................. 错误!未指定书签。

五、选型须知..................................... 错误!未指定书签。

六、装置的外型图、开孔图......................... 错误!未指定书签。

七、装置的基本原理............................... 错误!未指定书签。

八、装置的硬件组成.............................. 错误!未指定书签。

九、装置的使用................................... 错误!未指定书签。

十、安装及调试错误!未指定书签。

十一、装置接线图错误!未指定书签。

十二、通讯规约错误!未指定书签。

十三、运输及贮存错误!未指定书签。

十四、质量保证及服务错误!未指定书签。

一、概述我国6～66kV电网中一般采用中性点不接地或经消弧线圈接地方式，简称小电流接地系统。

当小电流接地系统中发生单相接地时，由于故障点电流较小，且系统三相电压仍然对称不影响对负荷的正常供电，一般允许继续带故障运行1～2小时。

但长期运行，由于非故障的两相对地电压升高倍，可能引起绝缘的薄弱环节被击穿，发展成为相间短路，使事故扩大，影响用户的正常用电。

同时，弧光接地还会引起全系统过电压，进而损坏设备，破坏系统安全运行。

因此，当发生单相接地故障时，必须及时找到故障线路予以切除,以防止单相接地故障进一步扩大。
