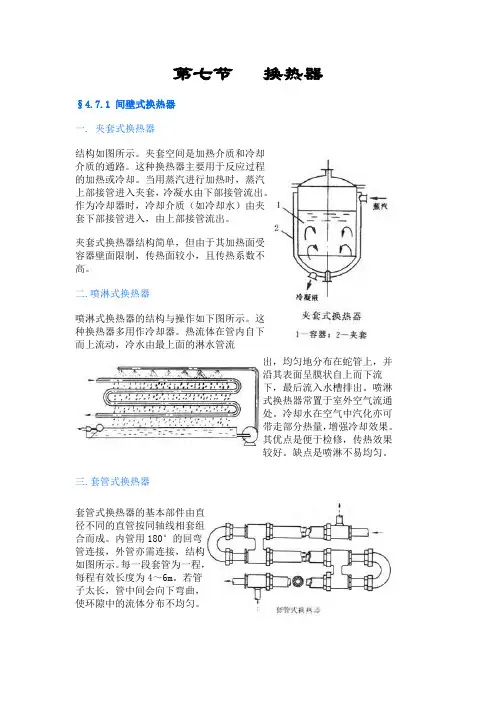

第七节换热器§4.7.1 间壁式换热器一. 夹套式换热器结构如图所示。
夹套空间是加热介质和冷却介质的通路。
这种换热器主要用于反应过程的加热或冷却。
当用蒸汽进行加热时，蒸汽上部接管进入夹套，冷凝水由下部接管流出。
作为冷却器时，冷却介质（如冷却水）由夹套下部接管进入，由上部接管流出。
夹套式换热器结构简单，但由于其加热面受容器壁面限制，传热面较小，且传热系数不高。
二.喷淋式换热器喷淋式换热器的结构与操作如下图所示。
这种换热器多用作冷却器。
热流体在管内自下而上流动，冷水由最上面的淋水管流出，均匀地分布在蛇管上，并沿其表面呈膜状自上而下流下，最后流入水槽排出。
喷淋式换热器常置于室外空气流通处。
冷却水在空气中汽化亦可带走部分热量，增强冷却效果。
其优点是便于检修，传热效果较好。
缺点是喷淋不易均匀。
三.套管式换热器套管式换热器的基本部件由直径不同的直管按同轴线相套组合而成。
内管用180°的回弯管连接，外管亦需连接，结构如图所示。
每一段套管为一程，每程有效长度为4～6m。
若管子太长，管中间会向下弯曲，使环隙中的流体分布不均匀。
套管换热器的优点是构造简单，内管能耐高压，传热面积可根据需要增减，适当选择两管的管径，两流体皆可获得适宜的流速，且两流体可作严格逆流。
其缺点是管间接头较多，接头处易泄漏，单位换热器体积具有的传热面积较小。
故适用于流量不大、传热面积要求不大但压强要求较高的场合。

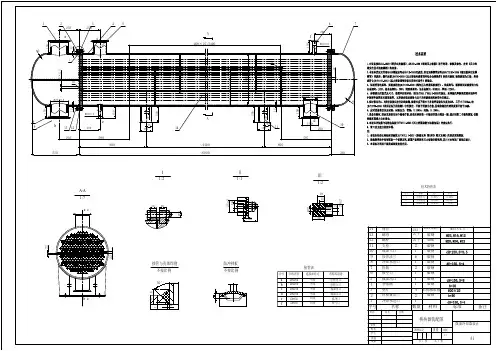

四.管壳式换热器1.固定管板式结构如图所示。
管子两端与管板的连接方式可用焊接法或胀接法固定。
壳体则同管板焊接。
从而管束、管板与壳体成为一个不可拆的整体。
这就是固定管板式名称的由来。
折流板主要是圆缺形与盘环形两种，其结构如图所示。
操作时，管壁温度是由管程与壳程流体共同控制的，而壳壁温度只与壳程流体有关，与管程流体无关。
管壁与壳壁温度不同，二者线膨胀不同，又因整体是固定结构，必产生热应力。
热应力大时可能使管子压弯或把管子从管板处拉脱。
