高压大电流连接器产品介绍

大电流线缆对接连接器产品技术参数：•在公插头增加一个快接螺帽防转装置，起螺帽防转作用•增加插针的装配间隙，防止热胀冷缩所产生的力对连接器损坏。

•公母对插增加多种编码，起到对插防呆。

•颜色代码区分三相电缆线。

•采用双冠簧增加公母针的接触面积•防触电保护•插针上增加线平标示。

大电流线缆对接连接器DIN EN 60 664DIN EN 61 984接插件针数电气参数：额定电流额定电压耐电压线平过电压保护等级污染等级规范技术参数规范1800A 1000V 12KV 240mm 2 III 3机械参数外壳插针材料表面处理压接方式密封圈温度范围锁紧方式拔插次数防护等级电缆直径PA 铜合金镀银冷压FPM-40℃...+125℃快锁＞100IP6532-37mm1000V 800A 插芯公型号HW-MC01-T-D37 订货号182 000 410 3001冷压连接线规(mm 2)240型号HW-MC800S-240订货号101 035 110 2401冷压针HWN EW大电流线缆对接连接器DIN EN 60 664DIN EN 61 984接插件针数电气参数：额定电流额定电压耐电压线平过电压保护等级污染等级规范技术参数规范1800A 1000V 12KV 240mm 2 III 3机械参数外壳插针材料表面处理压接方式密封圈温度范围锁紧方式拔插次数防护等级电缆直径PA 铜合金镀银冷压FPM-40℃...+125℃快锁＞100IP6532-37mm插芯母型号HW-FC01-T-D37 订货号182 000 420 3001冷压连接线规(mm 2)240型号HW-FC800S-240订货号101 035 120 2401冷压连接1000V 800A N E W装配说明安装步骤第一步第二步：压接第三步：扣合第四步：对位槽第五步：安装完成H压接工具：No.TL05-EA 压接区依据 DIN 46 235扣合对位槽HW。

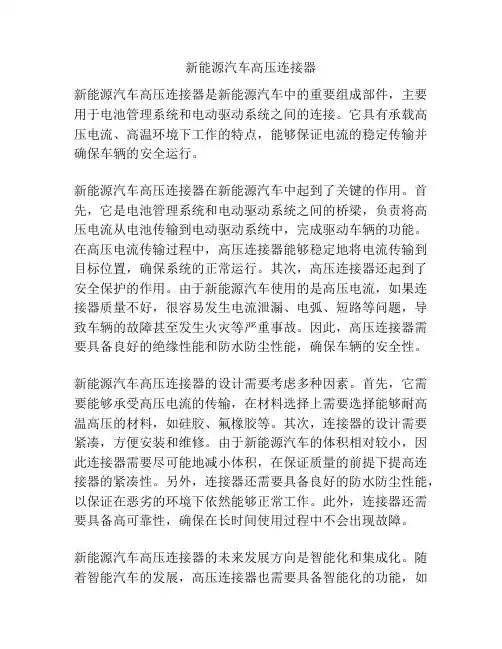

新能源汽车高压连接器新能源汽车高压连接器是新能源汽车中的重要组成部件，主要用于电池管理系统和电动驱动系统之间的连接。

它具有承载高压电流、高温环境下工作的特点，能够保证电流的稳定传输并确保车辆的安全运行。

新能源汽车高压连接器在新能源汽车中起到了关键的作用。

首先，它是电池管理系统和电动驱动系统之间的桥梁，负责将高压电流从电池传输到电动驱动系统中，完成驱动车辆的功能。

在高压电流传输过程中，高压连接器能够稳定地将电流传输到目标位置，确保系统的正常运行。

其次，高压连接器还起到了安全保护的作用。

由于新能源汽车使用的是高压电流，如果连接器质量不好，很容易发生电流泄漏、电弧、短路等问题，导致车辆的故障甚至发生火灾等严重事故。

因此，高压连接器需要具备良好的绝缘性能和防水防尘性能，确保车辆的安全性。

新能源汽车高压连接器的设计需要考虑多种因素。

首先，它需要能够承受高压电流的传输，在材料选择上需要选择能够耐高温高压的材料，如硅胶、氟橡胶等。

其次，连接器的设计需要紧凑，方便安装和维修。

由于新能源汽车的体积相对较小，因此连接器需要尽可能地减小体积，在保证质量的前提下提高连接器的紧凑性。

另外，连接器还需要具备良好的防水防尘性能，以保证在恶劣的环境下依然能够正常工作。

此外，连接器还需要具备高可靠性，确保在长时间使用过程中不会出现故障。

新能源汽车高压连接器的未来发展方向是智能化和集成化。

随着智能汽车的发展，高压连接器也需要具备智能化的功能，如与车辆控制系统的信息交互、自动检测故障等。

另外，随着新能源汽车的普及，高压连接器需要更加符合工业化的生产要求，实现高标准、高质量的生产。

为此，高压连接器的生产过程需要进行全面的自动化和集成化，提高生产效率和质量。

总之，新能源汽车高压连接器在新能源汽车中起到了关键的作用，它不仅承载着高压电流的传输，还具备安全保护的功能。

连接器的设计需要考虑材料的选择、紧凑性、防水防尘性能等因素，并且在未来的发展中需要实现智能化和集成化。

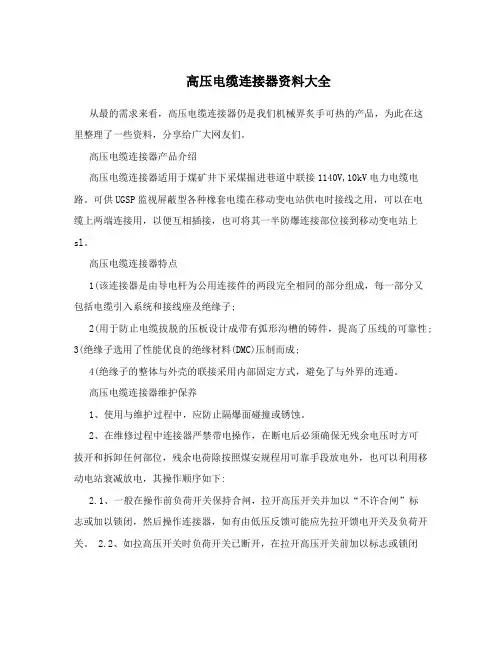

高压电缆连接器资料大全从最的需求来看，高压电缆连接器仍是我们机械界炙手可热的产品，为此在这里整理了一些资料，分享给广大网友们。

高压电缆连接器产品介绍高压电缆连接器适用于煤矿井下采煤掘进巷道中联接1140V,10kV电力电缆电路。

可供UGSP监视屏蔽型各种橡套电缆在移动变电站供电时接线之用，可以在电缆上两端连接用，以便互相插接，也可将其一半防爆连接部位接到移动变电站上sl。

高压电缆连接器特点1(该连接器是由导电杆为公用连接件的两段完全相同的部分组成，每一部分又包括电缆引入系统和接线座及绝缘子;2(用于防止电缆拔脱的压板设计成带有弧形沟槽的铸件，提高了压线的可靠性; 3(绝缘子选用了性能优良的绝缘材料(DMC)压制而成;4(绝缘子的整体与外壳的联接采用内部固定方式，避免了与外界的连通。

高压电缆连接器维护保养1、使用与维护过程中，应防止隔爆面碰撞或锈蚀。

2、在维修过程中连接器严禁带电操作，在断电后必须确保无残余电压时方可拔开和拆卸任何部位，残余电荷除按照煤安规程用可靠手段放电外，也可以利用移动电站衰减放电，其操作顺序如下:2.1、一般在操作前负荷开关保持合闸，拉开高压开关并加以“不许合闸”标志或加以锁闭，然后操作连接器，如有由低压反馈可能应先拉开馈电开关及负荷开关。

2.2、如拉高压开关时负荷开关已断开，在拉开高压开关前加以标志或锁闭后，先将负荷开关闭合至少一分钟,使残余电压放泄完以保证安全，再进行必要操作。

2.3、装回时必须全线插接完后再行送电。

2.4、将连接器中间壳体之法兰拔开后，如须保持一段时间应用封盖子盖好，仍用密封垫圈密封，以防潮气入侵。

高压电缆连接器的分类LBG-500高压电缆连接器LBG1-200高压电缆连接器LBG1-400高压电缆连接器LBG1-315高压电缆连接器零插入力直形电缆连接器除些之外，矿用隔爆型高压电缆连接器也是应用比较广泛的LBG1-500/3300矿用隔爆型高压电缆连接器 LBG2-630/3300矿用隔爆型高压电缆连接器 LBG3-500/300矿用隔爆型高压电缆连接器 LBG4-630/10矿用隔爆型高压电缆连接器 LBG5-500/6矿用隔爆型高压电缆连接器 LBG6-800/3300矿用隔爆型高压电缆连接器 LBG7-800/3300矿用隔爆型高压电缆连接器 LBD1-350/1140矿用隔爆型电缆连接器 LBD2-100/1140矿用隔爆型电缆连接器 LBD3-315/127矿用隔爆型电缆连接器 LBD4-100/1140矿用隔爆型电缆连接器 LBD5-25/250矿用隔爆型电缆连接器 LBD6-250/1140矿用隔爆型电缆连接器 LBD7-630/1140矿用隔爆型电缆连接器 LD11-250/1140电缆连接装置LBD8-500/1140矿用隔爆型电缆连接器这里有这几种连接器供大家选择，这些信息均来自于各大网站以及自己搜集。

[干货] | PDU核心电气件介绍--高压连接器2018-06-01 昆山瓦转自xmsun2007修改微信分享：本文继续给各位介绍PDU核心电气件--高压连接器。

先来看看高压配电盒，简称PDU（Power Distribution Unit），新能源车高压系统解决方案中的高压电源分配单元。

通过母排及线束将高压元器件电连接，为新能源汽车高压系统提供充放电控制、高压部件上电控制、电路过载短路保护、高压采样、低压控制等功能等，保护和监控高压系统的运行。

PDU也能够集成BMS主控、充电模块、DC模块、 PTC控制模块等功能，与传统PDU相比多了整车功能模块，功能上更加集成化,结构上更复杂，具有水冷或是风冷等散热结构。

PDU配置灵活，可以根据客户要求进行定制开发，能够满足不同客户不同车型需求。

BDU(Battery Disconnect Unit )电池包断路单元，专为电池包内部设计，也是高压配电盒的一种。

高压连接器基本介绍：新能源汽车电动设备，无论是充电，还是放电；从电机电控、动力系统、快慢充电端口等等都通过这个高压连接器连接在一起的，给人的感觉就像汽车的神经系统一样，所以高压连接器是非常重要的。

高压连接器的应用范围非常广泛，如DC、水暖PTC 充电机、风暖PTC、直流充电口、动力电机、高压线束、维修开关（MSD）、逆变器、动力电池、高压箱(PDU)、电动空调、交流充电口等都需要用到高压连接器。

高压连接器现有标准，目前在新能源这一块国家还没有发布一些国家标准，企业都是按照自己的标准或者是参照其他连接器的标准在执行，这样会造成连接器的选用及使用可能存在一些隐患。

在有关部门与协会的多次协调下，国内几大连接器厂商的几次圆桌会议并不成功。

以下是国内外的一些参考标准工大家参考：同样，高压连接器会出现情况包括过热或烧毁、使用环境恶劣环境、设计到信号干扰、连接器的环境密封，因此高压连接器厂商都会做一些检测项目，确保连接器在使用过程中的安全性，测试项目包括，这些测试都是最基本的：高压连接器在设计与选型的注意事项：高压连接器的安全防护主要指电气性能满足设计要求，如绝缘、耐压、电气间隙、爬电距离、防呆、防触指（端子周围加绝缘材料，高出端子高度或者端子加塑料帽）设计等符合规定要求，除了以上性能，应用时，需重点关注连接器HVIL和密封防护、EMC性能。

能源的转化、储存和传输基本上是以电能传送，电能以电缆及连接装置作为载体从能源采集器、储存器传送至电气设备。

面临全球化石燃料的短缺，煤炭、石油和天然气价格大幅飙升，考虑到新的经济现实，各国政府都在新能源领域加大了投资力度。

导致能源采集器、储存器和电气设备的设计和应用日新月异，大功率、移动式、野外式的电气设备通常要考虑连接装置的功率大小，插拔次数，安装尺寸，防水防尘，屏蔽性能，快速插拔，电流连续性等特殊要求。

基于连接器行业对大电流连接器的要求越来越高，一种新型的双向螺旋弹簧触指结构，构成多个列式形变接触点（达160个点以上）。

可以满足超过十万次的插拔使用寿命，弹簧触指电流密度和温升接近于传输电缆，插拔力15N左右。

PCB板连接器（板到板，板到线），圆柱形快速插拔自锁连接器（塑胶和金属外壳），公母同体重载连接器，电动汽车充电器，高压动力电池包串联连接器，应用于最先进的大电流能源采集器、能源储存器及电气设备，例如：电动汽车、充电基站、风能发电机、电源供应器、高铁、重卡。

大电流连接器High Current Connecter电流 Current 1.0 – 7000 A适用标准插针 mated Normal Pin：0.76mm,1.00mm,1.42mm,1.58mm2.38mm,3.60mm,5.70mm,6.00mm8.00mm,10.0mm,12.0mm,14.0mm16.0mm,18.0mm,20.0mm,22.0mm24.0mm,26.0mm,28.0mm,30.0mmEnergy conversion, storage, and transmission is largelybased on electricity transmission, electricity cables andconnecting devices as a carrier of energy acquisition,storage is sent to the electrical equipment.Facing a global shortage of fossil fuels, coal, oil andnatural gas prices have soared, taking into account thenew economic realities, governments have increasedinvestment in new energy field. Result in energyacquisition, storage, and electrical equipment design andapplication of the rapid, high-power, portable, outdoorelectrical equipment is usually to consider the size of theconnected device‘s power, mating cycles, installation size,waterproof and dustproof, shielding performance, quickplug, the current continuity, and other special requirements.One new structure product increasingly high demandfor high-current connector, the spring has developed anew type of Bidirectional spiral spring finger touch),constitute more than one column deformation point ofcontact (up to 160 points or more). More than 100,000times to meet the plug life, spring touch to the currentdensity and temperature close to the transmission cable,the insertion force of about 15N.PCB board connector (board to board, board-to-line),the cylindrical plug quick lock connector (plastic and metalcasing), male and female connector set out with the weight,the electric car charger, high voltage powerthe batterypacks connected in series, used in the most advancedhigh-current energy collector, energy storage andelectrical equipment, such as: electric car charging basestation, wind generators, power supplies, high-speed rail,heavy truck.目录Content第一部分Section I1. 电流传输的连接理论Current connection to the transmission theory2. 连接器应用的关键技术Connect the key technology of the device applications3. 连接器的最佳工作状态Connector in top working condition第二部分Section II1. 双向螺旋弹簧触指的设计原理Refers to the design principles of bidirectional spiral spring finger 2. 插孔的几种结构对比Socket several structure comparison3. 应用领域Applications第三部分Section III1. 主要技术参数The main technical parameters2. 使用材料Use of materials3. 插孔系列及选型说明Socket series and selection instructions3.1 焊接或螺纹接电源插孔Welding or thread power Socket3.2 压接电源插孔Crimp power Socket3.3 外部螺纹接电源插孔External thread power Socket3.4 通孔插针Through hole Socket3.5 焊接或螺纹接电源插针Welded or thread power Pin3.6 压接电源插针Crimp power pin3.7 电动汽车充电连接装置插孔EV connection device Socket3.7.1 电动汽车充电连接装置 SAE J1772 5芯电源端子插孔EV J1772 5pin charger connecting device Socket3.7.2 电动汽车充电连接装置 GB / AC 7芯电源端子EV GB / AC 7pin charger connecting device Socket3.7.3 电动汽车充电连接装置 GB / DC 9芯电源端子EV GB / DC 9pin charger connecting device Socket4. 负载电流和温升Load current and temperature rise第一部分Section I1 电流传输的连接理论Connecting theory of Current transmission插针Pin插孔 Socket触指 Touching-Finger 连接器通常由插针、插孔本体、触指、绝缘体、屏蔽壳和锁定装置构成。

大电流接线端子1. 简介大电流接线端子是一种用于连接高电流电器设备的电线连接器。

它通常由金属材料制成，具有较大的导电能力和良好的导热性能。

大电流接线端子通常用于工业领域，如电力设备、电动机、变压器等。

2. 大电流接线端子的分类大电流接线端子根据用途和连接方式的不同，可以分为以下几种常见类型：2.1 螺栓式大电流接线端子螺栓式大电流接线端子是一种通过螺栓或螺钉固定电线的连接器。

它通常由金属材料制成，具有较大的导电能力和稳定的连接性能。

螺栓式大电流接线端子广泛应用于高功率设备，如电机、发电机等。

2.2 接插式大电流接线端子接插式大电流接线端子是一种采用插拔方式连接电线的连接器。

它通常由金属插针和插座组成，具有较大的接触面积和良好的接触性能。

接插式大电流接线端子适用于需要频繁更换电线的场合，如实验室设备、医疗设备等。

2.3 压接式大电流接线端子压接式大电流接线端子是一种通过压接方式连接电线的连接器。

它通常由金属夹子和绝缘外壳组成，具有较大的接触面积和良好的密封性能。

压接式大电流接线端子适用于高温、高压和腐蚀性环境下的电器设备。

3. 大电流接线端子的选择选择合适的大电流接线端子是确保电器设备安全运行的重要步骤。

在选择大电流接线端子时，需要考虑以下几个因素：3.1 电流容量大电流接线端子的电流容量应与电器设备的额定电流相匹配。

通常，大电流接线端子的电流容量要大于电器设备的额定电流，以确保电流传输的稳定性和安全性。

3.2 电压等级大电流接线端子的电压等级应与电器设备的工作电压相匹配。

电压等级越高，大电流接线端子的绝缘性能和耐压能力越强。

3.3 材料选择大电流接线端子的材料选择应考虑电流导电能力、耐腐蚀性和导热性能。

常见的材料有铜、铝等。

3.4 安装方式大电流接线端子的安装方式可以根据实际需求选择，包括螺栓固定、插拔连接、压接等方式。

4. 大电流接线端子的安装步骤安装大电流接线端子需要按照以下步骤进行：4.1 准备工作首先，需要准备好所需的大电流接线端子、电线、工具等。

大电流连接器简述一、简介大电流连接器是通过信号接触插芯来实现电器上互锁。

在实际操作插头普插座链接和断开过程中，接触插芯是最晚实现连接，也是最早断开的插芯。

连接器使用了一种笼型卡簧来提高插头普插座链接的接触量和解除面。

当插销插套受热变形之后，笼型卡簧会加大所有接触面之间的接触压力。

这种接触压力可以使额外的电流负荷在定额的接触尺寸内通过，同时让插头和插座的连接断开变得更加简单。

二、主要用途大电流连接器主要应用于：移动式柴油机发电机组的连接器；矿井和其他主要的电力使用等方面的连接器；集装箱吊具上的连接器；连接集装箱码头和船舶、渡船、破水船、军舰之间的连接器；采矿业和隧道工程（电气控制箱接触器动力开关和连接器）；其它环境恶劣或防护等级要求较高的连接器。

三、江苏健龙电器产品特性1、外壳和紧固件外壳材质淬火铸铝（AS7G）；密封材质为氯丁氯丁橡胶，确保达到IP66等级；紧固件材质均为不锈钢；Alodine导电氧化防护。

2、绝缘子单片绝缘子由尼龙PA6材料制成；插头和插座内部，用于供电和用电的触点；绝缘子可以互换。

3、触点触点材质为镀银铜合金；触点耐受温度200℃（392°F）；电缆端子为压入型，可拆卸。

4、辅助触点标准触点确保接地连续性。

5、接地接地触点确保接地连续性6、电缆端子采用压入或焊接法接入端子；供电触点配备有专利设计的内部笼型衬套（GITTER），使用便利；大量的独立触点极大的增加了触点的电流负载容量；触点间的低摩擦使插拔力降低，从而提高使用寿命；高温下也能保持工作正常。

高压连接器工作原理1. 简介高压连接器是一种用于连接高压电源和设备的电气连接器。

它能够承受高电压和大电流，并保证连接的可靠性和安全性。

在电力系统、电力设备和工业自动化等领域广泛应用。

高压连接器的工作原理主要包括电气连接、绝缘、密封和机械强度等方面。

本文将详细解释高压连接器的基本原理，并介绍其主要构造和工作过程。

2. 基本原理高压连接器的基本原理是通过接触子、绝缘体和外壳等部件实现电气连接、绝缘和密封。

其工作过程可分为以下几个步骤：2.1 接触子高压连接器的接触子是连接器中的关键部件，用于传递电流和支持连接器的机械强度。

接触子通常由导电材料制成，如铜、铝等。

它的形状和结构决定了连接器的电气性能和可靠性。

接触子通常采用弹性接触方式，即通过弹性变形实现与插头或插座的电气连接。

当插头插入插座时，接触子会产生弹性变形，使接触面之间形成良好的电气接触。

这种设计可以确保连接的低电阻、低接触电压和稳定的电流传输。

2.2 绝缘体高压连接器的绝缘体用于隔离和保护接触子，防止电流泄漏和电弧发生。

绝缘体通常采用绝缘性能优良的材料制成，如聚酰亚胺、聚四氟乙烯等。

绝缘体的设计要求具有良好的绝缘性能、耐热性能和机械强度。

它需要能够承受高电压下的电场强度，防止电流通过绝缘体表面或内部发生泄漏。

同时，绝缘体还需要具备一定的耐热性能，以防止连接器在高温环境下受到损坏。

2.3 密封高压连接器的密封功能是保证连接器在恶劣环境下的可靠性和安全性。

它可以防止外界湿气、灰尘和化学物质进入连接器内部，避免对接触子和绝缘体的损坏。

密封通常通过连接器的外壳和密封圈等部件实现。

外壳是连接器的外部包围结构，通常由金属材料制成，如不锈钢、铝合金等。

外壳需要具备良好的机械强度和耐腐蚀性能，以保护连接器的内部部件。

密封圈通常采用橡胶或硅胶等弹性材料制成，用于填充连接器的间隙和接口。

它具有良好的密封性能，可以防止外界物质进入连接器内部。

2.4 机械强度高压连接器需要具备一定的机械强度，以承受连接和断开过程中的力和振动。

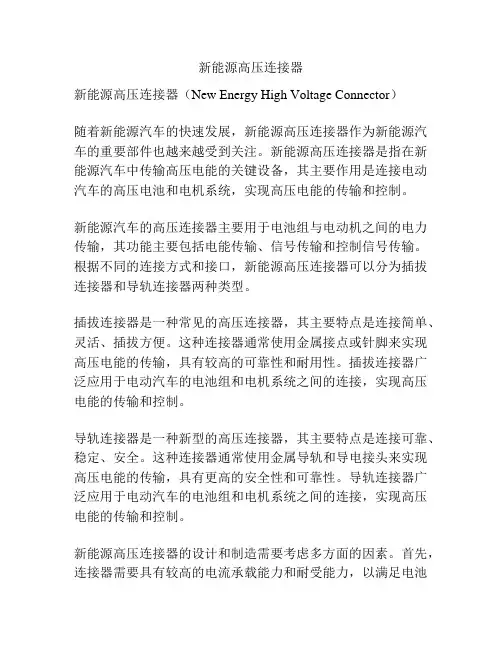

新能源高压连接器新能源高压连接器（New Energy High Voltage Connector）随着新能源汽车的快速发展，新能源高压连接器作为新能源汽车的重要部件也越来越受到关注。

新能源高压连接器是指在新能源汽车中传输高压电能的关键设备，其主要作用是连接电动汽车的高压电池和电机系统，实现高压电能的传输和控制。

新能源汽车的高压连接器主要用于电池组与电动机之间的电力传输，其功能主要包括电能传输、信号传输和控制信号传输。

根据不同的连接方式和接口，新能源高压连接器可以分为插拔连接器和导轨连接器两种类型。

插拔连接器是一种常见的高压连接器，其主要特点是连接简单、灵活、插拔方便。

这种连接器通常使用金属接点或针脚来实现高压电能的传输，具有较高的可靠性和耐用性。

插拔连接器广泛应用于电动汽车的电池组和电机系统之间的连接，实现高压电能的传输和控制。

导轨连接器是一种新型的高压连接器，其主要特点是连接可靠、稳定、安全。

这种连接器通常使用金属导轨和导电接头来实现高压电能的传输，具有更高的安全性和可靠性。

导轨连接器广泛应用于电动汽车的电池组和电机系统之间的连接，实现高压电能的传输和控制。

新能源高压连接器的设计和制造需要考虑多方面的因素。

首先，连接器需要具有较高的电流承载能力和耐受能力，以满足电池组和电机系统之间高压电能的传输需求。

其次，连接器需要具有较好的防水、防尘和抗震性能，以适应不同的环境条件和工作场景。

同时，连接器还需要具有较高的耐热性和耐腐蚀性，以确保在高温、高湿度和腐蚀环境下的可靠工作。

为了确保新能源高压连接器的质量和安全性，相关标准和规范也越来越完善。

目前，国内外已有多项标准和规范对新能源高压连接器的设计、制造和测试进行了详细规定。

这些标准和规范主要包括连接器的电气性能、机械性能、环境适应性、防火性能等方面的要求。

新能源高压连接器的发展离不开材料科学和制造技术的进步。

随着材料科学和制造技术的不断发展，新能源高压连接器的材料和工艺也在不断优化和改进。

一种高压大电流连接器的设计高压大电流连接器是一种用于连接高压大电流的设备，其设计和制造可以帮助确保电线和电气设备的可靠性和安全性。

本文将介绍一种高压大电流连接器的设计。

设计要求在设计高压大电流连接器时，需要考虑以下要求：1. 能够承受高压和大电流的作用，同时保持电线的稳定性和安全性；2. 能够在不同环境下长期使用而不会影响其性能；3. 该连接器应该可维护和易于使用；4. 适用于多种类型的电气设备。

设计原理该连接器基于插条和插座的设计原理。

插条是由铜或铝制成的，为一段金属条，其长度和直径决定其电阻和电流容量。

插杆的外形为长方形，相对较小，且在表面涂上绝缘材料以避免电击和短路。

插座是由与插条类似的材料制成的套筒，其长度比插条略长，与插条接触的一端安装有弹簧，以提供紧密的连接并防止松动。

插座还设有一个接地部分，用于连接防护接地。

设计实现1. 材料选择这种高压大电流连接器需要使用具有高热导性和高电导性的材料。

一种优秀的材料是紫铜，这种材料非常耐腐蚀，良好导电且有着优异的热导性能能力，可在不同的温度环境中长期使用。

2. 外形设计正如前面所提到的，插条可以采用直形或弯曲的形式，依据连线的需求而定，插座大小和形状需要与插条相对应。

为了保证持久性，在插头和插座之间需要加入磨损板，以便减少磨损。

3. 弹簧机构插座的弹簧机构要足够强大，以确保插头与插座之间的紧密接触。

在弹簧的设计中，需要考虑到横向和纵向负载，以确保不会出现电气火花或其他安全问题。

4. 接地设计该连接器的接地部分应该很好地连接到防护接地部分，以确保设备的可靠性和人员的安全性。

结论高压大电流连接器是一种关键的设备，可以确保电气设备的可靠性和安全性。

通过仔细选择材料和考虑弹簧机构及接地设计，我们可以设计出耐用、可靠且安全的连接器。

高压大电流连接器的应用范围非常广泛，例如电力行业、工业生产、冶金工艺等。

其设计和制造可以确保电线和电气设备接口的可靠性、稳定性和安全性。

大电流pogopin结构
大电流Pogo Pin 结构是一种用于传输高电流的连接器。

Pogo Pin，也称为弹簧引脚，是一种金属弹簧与插针组合的结构。

大电流Pogo Pin 结构通常由以下几个部分组成：
1. 弹簧结构：弹簧是大电流传输的核心组件。

它采用导电材料制成，能够承受较高的电流和压力。

弹簧的形状可以是圆形、圆锥形或其他形状，用于确保良好的插拔连接性能。

2. 插座和底座：插座是接收插针的部分，而底座则是连接到电路板的部分。

插座和底座都需要能够稳定地固定弹簧，并确保良好的电流传输。

3. 外壳和绝缘材料：外壳通常由金属材料制成，用于提供结构支撑和保护内部部件。

绝缘材料用于隔离插座、底座和弹簧，以防止短路和电击。

大电流Pogo Pin 结构的工作原理是通过弹簧的弹性来实现电流传输。

当插针插入插座时，弹簧会产生一定的压力，确保良好的接触，并通过弹簧的导电性将电流从插针传输到插座。

这种结构具有快速连接、可靠性好以及适应复杂环境等优势，在许多领域中得到了广泛的应用，如电动工具、电动车充电接口等。

大电流Pogo Pin 结构的设计需要根据具体的应用场景和需求进行选择，
以确保电流传输的稳定性和安全性。

同时，在实际使用过程中，还需要考虑插拔次数、温度耐受能力等因素，以提高使用寿命和性能稳定性。

高压连接器技术规格书一、设备的使用条件海拔高度不超过2000米；周围环境压力为80kPa〜I1OkPa。

周围环境温度TO。

C〜+4(TC0相对湿度不大于95⅝(25o C)o在有爆炸性气体(甲烷混合物)的矿井中。

无破坏金属和绝缘材料的腐蚀性气体的场所。

二、设备名称数量设备名称：矿用隔爆型高压电缆接线盒参考型号:BHG2-630/10(6)-2G三、技术要求(一)功能描述1.产品适用于在交流50Hz、额定电压6kV供电网络中，供高压电缆的连接使用。

2.接线盒呈圆筒形，采用上下开盖形式。

主要由上盖、主腔体、高压陶瓷接线柱、辅助接地端子、内外接地装置、电缆引入装置等部分组成。

3.接线盒设计合理，电气间隙、和爬电距离设计符合规范，要满足6kV供电系统使用要求。

4.防爆面要采用可靠的磷化处理，配带的所有螺栓必须为镀锌型。

5.所有配套的金属抗圈、挡板的厚度不小于2mm。

进线装置喇叭嘴内径为128mm。

6.电缆引线装置采用V型浇注式喇叭嘴，能保证最大MYJV22-240型高压铠装电缆正常接入。

(二)设备技术参数1.额定电流:630A2.额定电压：10(6)kV3.工作频率：50Hz4.接线盒的防爆型式为矿用隔爆型，防爆标志Exd1。

(三)主要部件材质和寿命优质铸钢件隔爆外壳。

四、供货范围BHG2-2G630/10(6)矿用隔爆型高压电缆接线盒10只，随机应有详细的与产品配套的使用维护说明书、产品合格证、及国家权威部门颁发的煤安证，防爆合格证；提供10套完整的书面安装维护使用说明书和一套电子版安装维护使用说明书。

五、设备制造和检验标准1.产品应符合《煤矿安全规程》、GB3836-2010《爆炸性气体环境用电气设备》标准要求；产品的其他性能要求必须符合相应的国家和行业标准。

2.符合MT/T1100-2009《煤矿用隔爆型电缆接线盒》，符合Q/DG851-2013《矿用隔爆型高压电缆接线盒》要求。

3.本技术规格书未充分引述有关标准和规范的条文，卖方应保证提供符合本技术规格书和工业标准的优质产品。

连接器产品介绍范文连接器是电子设备中不可或缺的部件，作为电流的传导和信号的传输的关键环节，连接器的质量对整个电子设备的运行稳定性和性能起着至关重要的作用。

本文将主要介绍连接器的定义、分类和常用型号，以及连接器的应用和未来发展趋势。

连接器是一种用于连接电路器件的装置，它通过金属导体接触点的插入和抽出实现电信号或电流的传输。

连接器主要分为插座连接器、端子连接器和线束连接器三大类。

插座连接器是将连接器插入设备插口中，通过金属接触点与设备内部的固定插头实现电流和信号的传输。

插座连接器通常采用圆形、方形、长方形或D形外壳设计，不同的形状适用于不同的应用场景。

插座连接器广泛应用于电子设备、通信设备、航空航天、汽车电子等领域。

端子连接器是通过连接线与设备器件进行连接的连接器。

它通常有一个或多个导线握持单元和插口，通过压接或螺丝固定导线，将导线与设备器件连接在一起。

端子连接器适用于电力、电子、通信等领域，特别适用于大电流和大功率传输。

线束连接器是通过插头和插座之间连接线束，在不同设备之间传递信号和电力。

线束连接器具有接线简便、结构牢固和外壳防护等特点，适用于汽车、电脑、家用电器等领域。

常用的连接器型号有很多，如USB（通用串行总线）连接器、HDMI （高清晰度多媒体接口）连接器、RJ45（用于以太网中的8P8C接口）连接器等。

USB连接器是一种通用接口，用于连接计算机和外部设备，如打印机、键盘、鼠标等。

HDMI连接器用于高清电视和影音设备的数字音视频接口，具有数据传输速度快、清晰度高等特点。

RJ45连接器用于计算机网络中的网线连接，常用于家庭和办公室网络中。

连接器的应用非常广泛，无论是消费电子产品、通信设备、汽车电子、工控设备还是军事设备，都离不开连接器的使用。

连接器的质量直接关系到设备的信号传输质量和稳定性，因此在选择连接器时需要考虑其寿命、接触电阻、防腐蚀性能等因素。

未来连接器的发展趋势主要体现在以下几个方面。
