通信光电复合缆施工注意事项探讨 裴亮

光电复合缆在接入网中的应用与分析作者：朱显峰柯旋赵海龙沙和鸣来源：《中国新通信》2021年第08期【摘要】伴随着信息技术的逐渐发展，移动网络建设也突飞猛进，其覆盖面积由原本的城市逐渐向农村偏远地区转移，各类移动基站和通信终端设备甚至能够在自动化管理的情况下承担数据传输的责任，满足各地区通信网络运行需求的同时，也能够解决光电复合缆的应用问题，从而为现代化社会的可持续化发展奠定坚实的基础保障。

本文主要研究光电复合缆在接入网中的应用。

【关键词】光电复合网接入网应用引言：信息化时代的到来，5g移动网络建设的速度也越来快。

移动机房、新农村信息化的建设工程逐渐深入到各个住宅地区，甚至是偏远地区，为人们的安全用网和信息传递提供了坚实可靠的保障。

而针对各种各样的无人值守的机房，除了要解决信息传递等困难问题之外，还需要保障网络建设不会出现取电困难和停电的问题，一方面确保本地断电的时候，网络通信能够随时畅通连接，另一方面也可以为各类新型产品的升级奠定坚实可靠的基础。

一、光电复合缆的基本概述1.1光电复合缆的基本组成部分随着信息技术的逐渐发展，光电复合缆的结构复杂，包括远供电源局端设备、远端电源远端设备、复合光缆、机房内局端连接以及室外远端连接等。

其中远端电源局端设备主要位于机房的电源柜周边或者是电源机柜内部。

而远供电源远端设备则是由户外型外壳构成的，本身具有相对坚硬的特点，能够位于主机箱内供信息的连接。

复合光缆最重要的价值是信号的传递，一般情况下会被放置在主机站室内或者是远供电源局端之间。

机房内局端连接主要是为了分离复合光缆内部光纤接线盒和通信电缆，被放置在机房的固定位置。

而远端连接最重要的功能是使复合光缆进入到室外机箱内，然后保证光纤和接线盒能够有效分离，使远供电源设备和通信电缆能够直接相连，以此来促进设备的有序运行，保障信息高效稳定的传输。

1.2基本特征分析为了能够进一步促进远程供电效能的科学发挥，光电复合缆本身结构中增加了大量的绝缘导体，这样就能够使其具备优良性能。

光电复合缆有哪些使用要求光电复合缆是一种将光纤和电缆结合在一起的新型通信线缆，可以同时传输光信号和电信号。

光电复合缆具有较高的传输速率和稳定性，广泛应用于通信、电力、石油等领域。

为了保证光电复合缆的正常使用，我们需要遵守以下使用要求：1. 保护光纤：光纤是光电复合缆中传输光信号的关键部分，需要注意保护。

在使用过程中，应避免光纤受到弯曲、拉扯、压力等过大的外力作用，以免损坏光纤导致通信质量下降。

2. 防止电磁干扰：由于光电复合缆同时传输光信号和电信号，电磁干扰会对通信质量产生影响。

因此，在布置光电复合缆时，应尽量远离电源、电机、高压线等可能产生较强电磁场的设备，以减小电磁干扰的影响。

3. 防水防潮：光电复合缆在户外安装时，需要注意防水防潮。

可使用防水胶带、密封胶等材料对连接部位进行密封处理，防止水分渗入光电复合缆内部，影响通信质量。

4. 合理布线：光电复合缆的布线应尽量避免与强电线路相交，以减小电磁干扰的可能。

同时，布线应尽量避免过长，以减小信号衰减和传输延迟。

5. 正确连接：光电复合缆的连接应严格按照相关标准进行，确保连接的牢固和稳定。

在连接过程中，应注意光纤的端面清洁，避免灰尘和污染物附着，影响光信号的传输。

6. 定期检测：定期对光电复合缆进行检测，包括连接状态、信号质量等方面的检查。

如发现连接不良、信号衰减等问题，应及时处理，以保证通信质量。

7. 注意温度：光电复合缆在使用过程中需要注意温度。

过高的温度会影响光纤的传输性能，过低的温度则可能导致光纤变脆。

因此，在安装和使用过程中，应注意环境温度，避免温度过高或过低。

8. 防止损坏：光电复合缆在使用过程中需要注意防止损坏。

避免弯曲、拉扯、压力过大等情况，避免光纤被割破或损坏。

9. 维护保养：定期对光电复合缆进行维护保养，包括清洁连接端面、检查接头等。

如发现问题，应及时处理，以保证光电复合缆的正常使用。

光电复合缆的使用要求涉及到光纤保护、电磁干扰、防水防潮、布线、连接、检测、温度、防损坏、维护等方面。

复合光缆架设施工方案一、项目背景近年来，随着信息技术的飞速发展，光纤通信作为一种高速宽带传输技术，受到日益广泛的应用。

在城市建设中，复合光缆作为光通信的重要组成部分，起着至关重要的作用。

因此，制定科学合理的光缆架设施工方案，对于提高城市通信网络的效率和质量具有重要意义。

二、施工准备1. 确定施工区域在进行复合光缆架设前，首先要明确施工区域的范围和布局，确保施工的顺利进行。

根据实际情况，确定光缆的传输路径，避免施工中出现不必要的延误和损失。

2. 人员配备为了保证施工的顺利进行，需要配备一支专业的施工团队，其中包括施工经理、工程师、技术人员和劳动力等。

各个工种之间要密切合作，确保施工任务按时完成。

3. 设备准备在施工过程中，需要使用到一些特定的设备和工具，如光纤拖拉机、光缆剥皮机、光缆焊接机等。

因此，在施工前要做好相应的设备准备工作，确保设备完好，能够顺利使用。

三、施工流程1. 地面准备工作在开始施工前，需要先进行地面的准备工作，包括清理施工区域、规划管道走向等。

确保施工区域的平整和清洁，为后续的施工打下基础。

2. 光缆敷设根据预先规划的光缆传输路径，开始进行光缆的敷设工作。

在敷设过程中，要注意光缆的保护措施，避免在敷设过程中对光缆造成损坏。

3. 光缆连接完成光缆的敷设后，需要进行光缆的连接工作。

通过光缆焊接机等设备进行光缆的连接，确保光信号的正常传输。

4. 测试调试在完成光缆连接后，需要进行光缆的测试调试工作，确保光缆的传输质量和稳定性。

通过光缆测试仪等设备对光缆进行测试，发现问题及时解决。

四、安全保障在进行施工过程中，必须高度重视安全保障工作。

施工人员要做好安全防护工作，遵守相关规定和操作规程，确保施工过程安全可靠。

五、总结复合光缆架设施工方案是一项复杂的工程，需要施工团队的密切合作和精心安排。

通过科学合理的施工方案，能够有效提高城市通信网络的效率和质量，为城市的信息化建设做出积极贡献。

光电复合传输线项目可行性研究报告项目概述光电复合传输线是一种利用光纤与电缆相结合的通信传输线路。

光电复合传输线采用了光纤的高速传输和抗干扰能力，同时保留了固有的电缆传输线的电力传输能力。

通过将光电复合传输线应用于现有的电力线路上，可以实现电力线缆与通信线缆的共建共享，从而降低工程成本，提高网络效率。

可行性分析1.市场需求：随着信息技术的发展和智能电网的建设，对高速、稳定、智能的通信传输线路需求不断增加。

光电复合传输线具有传输速度快、带宽大、抗干扰能力强等特点，能够满足市场需求。

2.技术可行性：光电复合传输线采用了先进的光纤传输技术，具有较高的传输速度和稳定性。

并且该技术已经在通信领域得到广泛应用和验证，具备成熟的技术基础。

3.经济可行性：相比于传统的独立建设电力线路和通信线路，光电复合传输线能够节约大量的工程建设成本。

通过共建共享的方式，减少了投资和资源的浪费，提高了资源利用率，因此具备较高的经济可行性。

4.社会可行性：光电复合传输线项目的实施对于电力电缆以及通信网络建设具有积极的社会影响。

通过提升通信传输线路的质量和效率，能够促进信息的传递和智能电网的建设，为社会发展和人民生活提供更好的服务。

项目实施方案1.技术实施方案：光电复合传输线项目的实施主要包括光纤引入、传输线路改造和系统集成等技术工作。

首先，在现有的电力线路上引入光纤，建立起光电复合传输线的基础设施。

然后，对传输线路进行改造，确保电力传输和通信传输的安全和稳定。

最后，通过系统集成将通信传输线路与电力线路进行连接，形成光电复合传输线的整体系统。

2.经济实施方案：经济实施方案主要包括项目投资和运营收益的评估。

项目投资主要包括光纤引入和传输线路改造的人力成本、设备购置费用等。

运营收益主要来自于光电复合传输线的租赁和服务费用以及相关的增值服务，通过市场需求和价格测算得出运营收益。

3.风险控制方案：项目实施过程中可能存在的风险主要包括技术风险、市场风险和运营风险。

光电复合缆在接入网中的应用探讨肖嘉熙;郭复胜【摘要】文章主要讲光电复合缆作为一种新型通信材料具有价格低廉、传输可靠和连接便捷的特点，是较为理想的传输煤质，将光电复合缆布设到房间内一个特制的电源插座，只要使用ONU就可以实现电视、电话、电力、数据四网合一的目标。

%The photoelectric composite cable as a new communication material has the characteristics of low cost,reliable transmission and convenient connection.It is an ideal transmission quality,and the photoelectric composite cable is laid into the room with a special power outlet,as long as the use of ONU can achieve the goal of four network, TV, electricity, electricity, data.【期刊名称】《无线互联科技》【年(卷),期】2015(000)015【总页数】150002页(P147-150148)【关键词】光电复合缆;接入网;应用【作者】肖嘉熙;郭复胜【作者单位】中邮建技术有限公司，江苏南京 210012;中邮建技术有限公司，江苏南京 210012【正文语种】中文肖嘉熙，郭复胜（中邮建技术有限公司，江苏南京 210012）随着信息时代的来临计算机走进了千家万户中，随之而来的移动网络建设也呈现出了突飞猛进的发展，移动网络的覆盖面也从先前的城市逐渐向农村偏远地区发展。

对于移动基站以及相关通信终端设备，在无人看管的条件下一方面要处理传输各种信息的职责，另一方面还要肩负起当地用电困难等情况，从而确保该地区通信网络得以正常运行。

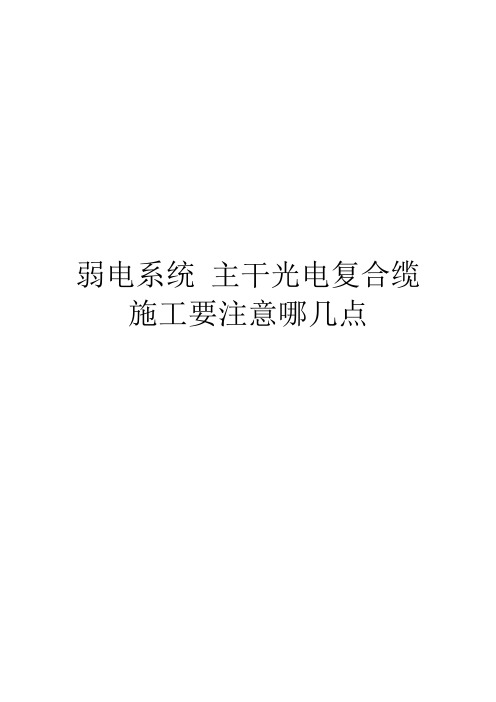

弱电系统主干光电复合缆施工要注意哪几点弱电系统中的主干传输介质光缆，那么光缆施工过程中应该注意哪几点：1、清理清洁并试通。

敷设光缆前，应逐段检查将地下管网或管孔清理干净并试通。

清洁时应用专制的清刷工具，清刷后应用试通棒作试通检查。

塑料子管的内径应为光缆外径的1.5倍。

当在一个水泥管孔中布放两根以上的子管时，子管等效总外径应小于管孔内径的85%。

2、部署PVC管道。

当穿放两根以上PVC管道时，如管材为不同颜色时，端头可以不作标记。

如果管材颜色相同或无颜色，则应其端头分别做好标记。

PVC管道的布放长度不宜超过300m，并要求PVC管道不得在管道中间有接头。

另外，在PVC管道布放作业时，环境温度应在-5摄氏度～+35摄氏度之间，以保证其质量不受影响。

完成布放的PVC管道应当及时与水泥管固定在一起，防止子管滑动。

另外，还要将子管口临时堵塞，以防止异物进入管内。

PVC管道应根据设计规定要求，在入孔中留有足够长度。

3、光电复合缆部署牵引。

光电复合缆光缆一次牵引长度一般应小于1000m。

超过该距离时，应采取分段牵引或在中间位置增加辅助牵引方式，以减少光缆光电复合缆张力并提高施工效率。

为了在牵引过程中保护光缆外不受损伤，在光缆穿入管孔、管道拐弯处或与其他障碍物有交叉时，应采用导引装置或喇叭口保护管等保护措施。

另外，还可根据需要在光缆外部涂抹中性润滑剂等材料，以减少光缆牵引时的磨擦阻力。

4、光电复合缆的预留余量。

光电复合缆光缆敷设后，应逐个在入孔或手孔中将光缆放置在规定的托板上，并应留有适当余量，以防止光缆过于绷紧。

在入孔或手孔中的光缆需要接续时，其预留长度应符合相关规定的最小值。

5、光缆熔接接头处理。

光电复合缆光缆在管道中间的管孔内不得有接头。

当光缆在人孔中没有接头时，要求光缆弯曲放置在光缆托板上固定绑扎，不得在人孔中间直接通过，否则既影响施工和维护，又容易导致光缆损坏。

当光缆有接头时，应采用蛇形软管或软塑料管等管材进行保护，并放在托板上予以固定绑扎。

浅谈光电复合缆应用技术作者：张洁来源：《无线互联科技》2015年第23期摘要：随着通信技术的发展以及“四网”融合行动的启动，通信带宽不断提高，光纤通信系统成本降低，在无线通信基站建设中，光纤拉远已经成主流技术。

文章主要从光电复合缆的技术优势、结构设计、材料选取等方面进行论述，并给出了根据行业标准对光电复合缆的各种性能进行检测的情况，总结了目前光电复合缆的技术特点。

关键词：光电复合缆；光纤；通信随着信息技术的不断发展，光纤通信在整个通信业中起到至关重要的纽带作用，成为现代通信的基石。

近5年来，通信带宽的不断提高和光纤通信系统成本的降低，使得在无线通信基站建设中，光纤拉远成为主流技术，由于光传输和电能传输属于2种不同的传输方式，不会相互干扰，光电复合缆能同时实现电能和通信信号的传输，早在1978年光纤与海底电缆复合已经取得成功，而今电力传输OPGW（光纤复合架空地线）、OPPC（光纤复合相线）已经在国内相继使用，其中GD（接入网用光电复合缆）开始大量用于通信网络的建设中。

随着国家“四网”融合行动的启动，OPLC（光电低压复合缆）用量逐年增加。

甚至在电子产品中，弯曲不敏感光纤在原有连接设备的通信线材上也开始出现了光电复合缆。

1几种常用的光电复合缆光电复合缆既能传输电能或传输电信号，又能传输光信号，根据使用的范围不同，可分电力通信用光电复合缆、通信接入网用光电复合缆、电子产品用光电复合缆。

其中电力通信用光电复合缆以电力传输为主；通信接入网用光电复合缆以通信为主，主要用于向远程通信设备馈电；电子产品用光电复合缆主要用于数据的高速传输。

1.1电力通信用光电复合缆当代社会对电力和电网的安全性、稳定性和智能性的要求越来越高。

可靠、高效的电力通信是电网安全稳定系统和调度自动化系统的基础，也是实现电力系统现代化管理的重要前提。

电力通信的业务可划分为关键运行业务和事务管理业务两大类。

关键运行业务是指远动信号、继电保护信号、数据采集与监视控制系统、能量管理系统和调度电话等，它的信息量不大，但是通信的实时性、准确性和可靠性要求很高；事务管理业务是指行政电话、会议电话、会议电视、管理信息数据等，它的业务种类多，变化快，通信流量大。

复合光缆的放紧线要求1展放光缆注意事项（1）光缆的展放必须采用张力放线方法进行施工。

（2） OPGW复合光缆要避免折弯和挤压，必须使用专用卡线器收紧光缆，复合光缆牵引须使用网套连接器进行连接。

（3）光缆在展放过程中必须控制好张力和牵引力，放线张力不超过8KN，牵引初始速度不宜超过5米/分，正常牵引时速度不宜超过60米/分。

（4）牵引绳与光缆间必须用30KN及以上旋转连接器连接。

（5）放紧线设备和机械须用接地滑车接地。

2牵引机有布置方式：牵引机摆放在最近牵引端耐张塔的光缆线路下方，张力机上光缆的出线角小于20°。

张力机和牵引机安放的位置离杆塔上滑轮的最小距离应大于该滑轮所在杆塔的两倍且不宜小于100m，地锚采用两个5吨地锚，埋深1.8米。

根据现场地形，张力机可采用以下两种方式布置放线：<1>布置在展放方向耐张塔后方：这种布置方式光缆在展放时直接过耐张塔放线滑车，展放完毕后，在地面缠绕耐张预绞丝挂线或直接在用牵张机紧线，因此在放线时要优先选择这种布置方式。

<2>布置在耐张段内距锚线耐张塔的距离约30m处见下图，这样摆放时，展放完毕后需用绞磨进行升空作业，当耐张塔后无地形时按这种方式布置。

3张力展放光缆（1）光缆展放前，线盘上的铁钉等突出硬物应清除干净，防止损伤光缆。

（2）各部准备工作就绪后即可开始牵引，开始时，应慢速牵引，在接头过滑车时要减慢牵引速度。

正常牵引时牵引速度不得超过60米/分。

（3）牵引时如接到停机信号，必须立即停止牵引，待查明原因或故障处理后方可继续牵引。

（4）展放时要随时注意放线张力和牵引力，放线张力不得超过800kg，牵引力不得超过1000kg。

（5）张力放线牵引至接近尾线控制长度时，应慢速牵引，当达到尾线最小控制长度时，应停止牵引，如牵引端长度还不满足要求时，应用引绳接续继续展放。

（6）光缆展放后，必须保证放线段耐张塔的最小尾线长度和耐张线夹至光缆末端的最小长度。

光电复合缆的结构及其应用探讨【摘要】基于光传输与电力传输是两类不同的传输方法，所以在传输过程中不会彼此产生干扰，光电复合光缆的应用，实现了信号传输与电力能源传输的同时进行，不仅减少了资金投入，而且提高了传输的质量和效率。

这一技术的实现主要是依赖光电复合缆的特殊结构形式和性质，针对复合缆的特性，可以将其应用于较多的领域当中。

本文就光电复合缆的一种结构及其应用进行了详细的讨论。

【关键词】光电复合缆；结构；应用探讨【中图分类号】TN919.3【文献标识码】A【文章编号】1002-8544（2017）18-0208-021.光电复合缆的缆芯结构光电复合缆具有较多的功能性，所以结构的复杂程度较高，如果进行妥善的结构设计，便可以满足复合缆的实际功能，在满足性能需要的同时，降低资金投入量，实现经济效益的最大化。

复合缆的结构由加强件和光电复合两个部分构成，其中，加强结构又可以根据需要分为导体加强和外部加强，也可根据实际需要设置不同材质外护层。

作为复合电缆的主要部分，加强部件包括在“8”缆的外部进行单独设置加强件作用的构件、光纤单元、导体部分、护套层等。

主要部件的构成为1.1 加强件在线缆吊径外设置一根强度性能好的磷化钢丝或者非金属加强材质的FRP，实现线缆强度以及抗拉需求的提高。

以此满足适合的架空方式。

也有一些线缆在金属加强件外部设置一层由塑料材质所构成的保护套，来增加加强材料在户外或室内使用时不同商业化的客观要求。

在将光电符合缆与用户直接接入的过程中，需要将不同材料的影响因素全面的进行考虑，具有加强作用的主要部件应该是不含有金属成分的材料。

1.2 铜导体铜导体是光电复合缆的主要电单元，导体的截面尺寸和传输的距离、供电电压数值密切相关，和被供电设备以及设备所消耗功率也具有一定的关系，所以，必须将不同的因素进行全面考虑，合理控制。

城市居民家用可选用10、6、4mm2等不同截面的铜导体作为传输载体。

该电缆设计把铜导体放置在“8”字缆组成的两个“0”的中心位置处。

电力通信工程中复合地线光缆（OPGW）的施工电力通信工程中复合地线光缆(OPGW)的施工【摘要】本文主要就复合地线光缆的特点及施工方法展开了一定程度的论述，希望有所作用。

【关键词】OPGW光缆;施工;性能;牵引;避雷复合光缆OPGW保持避雷线原有特性，被广泛用于数据信号传输。

它耐腐蚀、耐高温，重量轻、直径小，可实现长距离传送信号不衰减，完全不受杂音和电磁干扰。

但施工工艺复杂，难度高，且安装在杆塔顶部，光缆不宜受折、压、弯及拉伸，若OPGW产生磨损、断丝，则将导致整盘光缆报废。

因此，在施工时要严格按技术规定执行。

1 OPGW光缆的特性目前，OPGW主要应用在新建的输电线路、需要更换地线的输电线路、对于寿命及光传输整体性能要求较高的输电线路中。

OPGW性能优越：1.1 OPGW的环境性能环境性能包括温度衰减特性、滴流性能和渗水性能等，用于评定OPGW中光单元的适用温度范围及其温度附加衰减特性，评定0PGW 光单元中填充复合物和涂覆复合物的滴流性能和光单元(含有阻水材料)的阻水性能。

1.2 0PGW的电气性能直流电阻：指OPGW中所有导电元件在20℃时的并联直流电阻计算值，应尽量与对侧地线接近。

短路电流：当系统短路时(一般取单相对地短路)，OPGW在一定短路时间内可以承受的最大电流。

短路电流容量：是短路电流平方与时间的乘积。

1.3 OPGW的热稳定性能架空地线除了感应电流引起连续的温升以外，还有因雷击、故障短路引起的大电流导致的瞬间高温。

通过大电流时，藏在架空地线中央的光纤单元的瞬时温升比外部的铝包钢绞线高，可达300～310℃，而其外部元件的瞬时温度为220～240℃，OPGW必须并且能耐受300℃以上的瞬时高温。

2 施工方法2.1主要施工准备工作2.1_1牵引场地选择牵引机尽量布置在选定牵引场桩号位置所在档距的1/2顺线路的中心线上，过轮临锚对地夹角≤25°，保证牵引机出口的仰角在15度以下，并满足OPGW出现的弯曲半径大于0.5m，每一盘OPGW的首端和末端实际上就是一个耐张段。
