光电复合缆在接入网中的应用与分析作者：朱显峰柯旋赵海龙沙和鸣来源：《中国新通信》2021年第08期【摘要】伴随着信息技术的逐渐发展，移动网络建设也突飞猛进，其覆盖面积由原本的城市逐渐向农村偏远地区转移，各类移动基站和通信终端设备甚至能够在自动化管理的情况下承担数据传输的责任，满足各地区通信网络运行需求的同时，也能够解决光电复合缆的应用问题，从而为现代化社会的可持续化发展奠定坚实的基础保障。

本文主要研究光电复合缆在接入网中的应用。

【关键词】光电复合网接入网应用引言：信息化时代的到来，5g移动网络建设的速度也越来快。

移动机房、新农村信息化的建设工程逐渐深入到各个住宅地区，甚至是偏远地区，为人们的安全用网和信息传递提供了坚实可靠的保障。

而针对各种各样的无人值守的机房，除了要解决信息传递等困难问题之外，还需要保障网络建设不会出现取电困难和停电的问题，一方面确保本地断电的时候，网络通信能够随时畅通连接，另一方面也可以为各类新型产品的升级奠定坚实可靠的基础。

一、光电复合缆的基本概述1.1光电复合缆的基本组成部分随着信息技术的逐渐发展，光电复合缆的结构复杂，包括远供电源局端设备、远端电源远端设备、复合光缆、机房内局端连接以及室外远端连接等。

其中远端电源局端设备主要位于机房的电源柜周边或者是电源机柜内部。

而远供电源远端设备则是由户外型外壳构成的，本身具有相对坚硬的特点，能够位于主机箱内供信息的连接。

复合光缆最重要的价值是信号的传递，一般情况下会被放置在主机站室内或者是远供电源局端之间。

机房内局端连接主要是为了分离复合光缆内部光纤接线盒和通信电缆，被放置在机房的固定位置。

而远端连接最重要的功能是使复合光缆进入到室外机箱内，然后保证光纤和接线盒能够有效分离，使远供电源设备和通信电缆能够直接相连，以此来促进设备的有序运行，保障信息高效稳定的传输。

1.2基本特征分析为了能够进一步促进远程供电效能的科学发挥，光电复合缆本身结构中增加了大量的绝缘导体，这样就能够使其具备优良性能。

浅谈光电混合缆在下一代网络通信的应用导读本文简单介绍了光电混合缆的发展及其优缺点，并简述了下一代网络将会是“5G+光纤固网”的“双千兆”时代。

本文作者：浙江一舟电子科技股份有限公司阎传文孙凤军樊金波汪超凡【摘要】本文简单介绍了光电混合缆的发展及其优缺点，并简述了下一代网络将会是“5G+光纤固网”的“双千兆”时代。

在新时代的多样化需求中，光电混合缆将发挥其应有作用，比如在5G小基站覆盖、直流远供方案、FTTA布线、智慧灯杆布线、数据中心高密度寻线、消费电子应用类线缆、海底光电混合缆等，都将有光电混合缆的应用需求，最后简单总结了光电混合缆的应用注意事项。

【关键词】：光电混合缆、双千兆、5G小基站覆盖、直流远供、FTTA、智慧灯杆、高密度寻线、消费电子用光电混合缆、海底光电混合缆1. 光电混合缆概述光电混合缆（也叫光电复合缆，Photoelectric Composite Cable），是一种适用于通信接入网系统的新型接入方式，它将输电铜线与光纤集合在一起，可以一次性同步解决宽带接入、设备用电、信号传输的问题，故此很受各通信运营商关注。

但是到目前为止，相应的国家、行业和企业标准对它的标准规范还不够全面，故此，在现网中还未有大面积应用。

世界首条光电混合缆是日本住友电气公司于1978年研制出的用于海底光电传输的光电混合缆。

根据实际用途，目前光电混合缆可以分为管道型、架空型、直埋型、室内布线型、特殊用途型等多种类型，光纤芯数一般为2-144芯，电缆电压范围为从48V-110kv。

光电混合缆比较明显的优点为（1）提供高带宽接入，同时解决网络建设中设备用电问题；（2）外径小，重量轻，占用空间小；（3）具有优越的弯曲性能和良好的耐侧压性能，施工方便。

但是光电混合缆也有其局限性，比如：（1）现行标准中，光缆的架设都是按照“无电”或者“弱电”的标准执行的，光电混合缆可能不适合铺设在弱电管道中，施工规范需要进一步明确；（2）光电混合缆带电，对于施工和维护需要注意触电危险；（3）“光缆无铜”的概念不适用于光电混合缆，如果按照普通光缆一样使用，可能发生光电复合光缆被偷盗的风险。

光电复合缆在接入网中的应用探讨肖嘉熙;郭复胜【摘要】文章主要讲光电复合缆作为一种新型通信材料具有价格低廉、传输可靠和连接便捷的特点，是较为理想的传输煤质，将光电复合缆布设到房间内一个特制的电源插座，只要使用ONU就可以实现电视、电话、电力、数据四网合一的目标。

%The photoelectric composite cable as a new communication material has the characteristics of low cost,reliable transmission and convenient connection.It is an ideal transmission quality,and the photoelectric composite cable is laid into the room with a special power outlet,as long as the use of ONU can achieve the goal of four network, TV, electricity, electricity, data.【期刊名称】《无线互联科技》【年(卷),期】2015(000)015【总页数】150002页(P147-150148)【关键词】光电复合缆;接入网;应用【作者】肖嘉熙;郭复胜【作者单位】中邮建技术有限公司，江苏南京 210012;中邮建技术有限公司，江苏南京 210012【正文语种】中文肖嘉熙，郭复胜（中邮建技术有限公司，江苏南京 210012）随着信息时代的来临计算机走进了千家万户中，随之而来的移动网络建设也呈现出了突飞猛进的发展，移动网络的覆盖面也从先前的城市逐渐向农村偏远地区发展。

对于移动基站以及相关通信终端设备，在无人看管的条件下一方面要处理传输各种信息的职责，另一方面还要肩负起当地用电困难等情况，从而确保该地区通信网络得以正常运行。

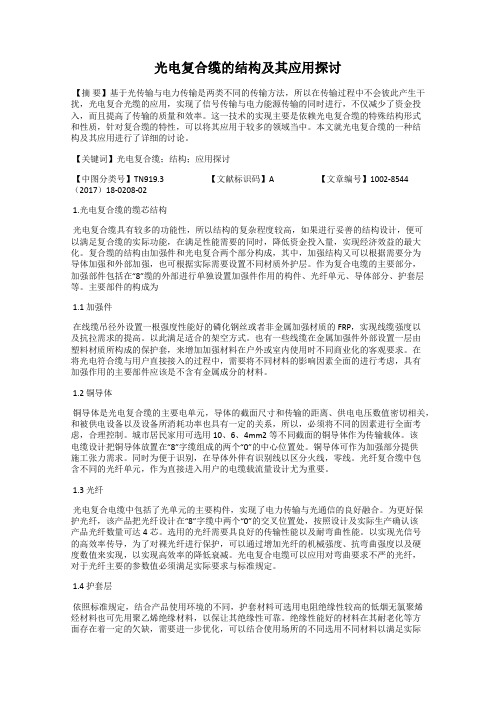

光电复合缆的结构及其应用探讨【摘要】基于光传输与电力传输是两类不同的传输方法，所以在传输过程中不会彼此产生干扰，光电复合光缆的应用，实现了信号传输与电力能源传输的同时进行，不仅减少了资金投入，而且提高了传输的质量和效率。

这一技术的实现主要是依赖光电复合缆的特殊结构形式和性质，针对复合缆的特性，可以将其应用于较多的领域当中。

本文就光电复合缆的一种结构及其应用进行了详细的讨论。

【关键词】光电复合缆；结构；应用探讨【中图分类号】TN919.3【文献标识码】A【文章编号】1002-8544（2017）18-0208-021.光电复合缆的缆芯结构光电复合缆具有较多的功能性，所以结构的复杂程度较高，如果进行妥善的结构设计，便可以满足复合缆的实际功能，在满足性能需要的同时，降低资金投入量，实现经济效益的最大化。

复合缆的结构由加强件和光电复合两个部分构成，其中，加强结构又可以根据需要分为导体加强和外部加强，也可根据实际需要设置不同材质外护层。

作为复合电缆的主要部分，加强部件包括在“8”缆的外部进行单独设置加强件作用的构件、光纤单元、导体部分、护套层等。

主要部件的构成为1.1 加强件在线缆吊径外设置一根强度性能好的磷化钢丝或者非金属加强材质的FRP，实现线缆强度以及抗拉需求的提高。

以此满足适合的架空方式。

也有一些线缆在金属加强件外部设置一层由塑料材质所构成的保护套，来增加加强材料在户外或室内使用时不同商业化的客观要求。

在将光电符合缆与用户直接接入的过程中，需要将不同材料的影响因素全面的进行考虑，具有加强作用的主要部件应该是不含有金属成分的材料。

1.2 铜导体铜导体是光电复合缆的主要电单元，导体的截面尺寸和传输的距离、供电电压数值密切相关，和被供电设备以及设备所消耗功率也具有一定的关系，所以，必须将不同的因素进行全面考虑，合理控制。

城市居民家用可选用10、6、4mm2等不同截面的铜导体作为传输载体。

该电缆设计把铜导体放置在“8”字缆组成的两个“0”的中心位置处。

光电复合缆在接入网中的应用探讨首先，光电复合缆在接入网中可以实现光纤到家（FTTH）的网络接入。

传统的接入方式是通过铜线来传输信号，但是铜线的传输速度有限，限制了网络的数据传输速率。

而光电复合缆的出现，可以将光纤接入到用户家中，大大提高了网络的传输速率。

光纤的传输速度快、容量大，能够满足用户对高速、大容量网络的需求。

此外，光电复合缆还可以减少光纤接入与电线间的混乱。

传统的光纤接入网络中，用户的终端设备需要同时接入光纤和电线，导致线材混乱、接口众多，给用户使用带来了不便。

而采用光电复合缆，可以将光纤和电线合二为一进行传输，简化了接口数量，减少了线材的混乱，方便用户的使用。

此外，光电复合缆在接入网中还具有抗干扰性能好的特点。

在传统的接入网中，电缆往往容易受到电磁干扰的影响，导致信号质量下降。

而光电复合缆中的光信号不受电磁干扰的影响，能够保证信号的稳定传输。

因此，采用光电复合缆可以提高网络的稳定性和可靠性。

最后，光电复合缆在接入网中还具有节约能源的优势。

光纤传输是一种低能耗的传输方式，而且光纤不受传输距离的限制，信号传输损耗小。

相比之下，传统的铜线传输方式需要消耗大量的能源，并且受到传输距离的限制。

采用光纤可以降低网络的能耗，并且可以实现远距离的信号传输。

综上所述，光电复合缆在接入网中的应用具有多个优势，如提高网络传输速率、支持多种通信服务的传输、减少线材混乱、抗干扰性能好、节约能源等。

在未来的发展中，光电复合缆有望在接入网中扮演越来越重要的角色，为用户提供更好的网络体验。

专利名称：光电复合缆
专利类型：实用新型专利
发明人：孙义兴,何吉焱,许建国,陈曲,刘东,陈治均申请号：CN201220309556.5
申请日：20120629
公开号：CN202615928U
公开日：
20121219
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种光电复合缆，包括缆芯（1）和包裹缆芯（1）的外护套（2），所述的缆芯（1）包括包扎层（3），所述的包扎层（3）内设置有光纤单元（4）、信号线铜导体（5）、供电铜导体（6）和中心加强件（7），护套（2）的外周设置有凸纹（11），所述的凸纹（11）的横截面为方形。

本实用新型的有益效果是：在光缆的表面设置凸纹，即减少了与安装管之间的摩擦，使得安装速度得到显著提高；本光缆内还设置了供电线和信号线，同时解决设备的宽带接入、设备用电和信号传输的问题，避免了重复布线。

申请人：成都亨通光通信有限公司
地址：610000 四川省成都市龙泉驿区成都经济技术开发区北京路399号
国籍：CN
代理机构：成都行之专利代理事务所(普通合伙)
代理人：谢敏
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 202022177249.3(22)申请日 2020.09.28(73)专利权人 深圳华添达信息技术有限公司地址 518000 广东省深圳市龙岗区坪地街道教育北路49号麻沙旭达高新产业园第二栋第六层B区(72)发明人 牛文凯　张时雪　(74)专利代理机构 北京维正专利代理有限公司11508代理人 任志龙(51)Int.Cl.H01B 7/17(2006.01)H01B 7/18(2006.01)G02B 6/44(2006.01)H01B 7/282(2006.01)H01B 7/29(2006.01)H01B 9/00(2006.01)H01B 9/02(2006.01)H01B 11/22(2006.01)H01B 11/06(2006.01)(54)实用新型名称一种5G设备内短距离使用光电复合缆(57)摘要本申请涉及一种5G设备内短距离使用光电复合缆，涉及光电复合缆领域，包括光纤层；光纤绝缘层，设在光纤层外部并将光纤层包裹住；光纤铝箔层，设在光纤绝缘层外部并将光纤绝缘层包裹住；电缆层，位于光纤层的一侧；电缆绝缘层，设在电缆层外部并将电缆层包裹住；以及保护套，设在光纤层与电缆层的外部；其中，保护套将所有的光纤层及电缆层包裹住；电缆绝缘层的外部设有电缆铝箔层；电缆铝箔层将电缆绝缘层包裹住。

本申请降低了电缆产生的信号对光纤中输送的信号的干扰。

权利要求书1页 说明书3页 附图1页CN 212990719 U 2021.04.16C N 212990719U1.一种5G设备内短距离使用光电复合缆，其特征在于：包括光纤层（11）；光纤绝缘层（12），设在光纤层（11）外部并将光纤层（11）包裹住；光纤铝箔层（13），设在光纤绝缘层（12）外部并将光纤绝缘层（12）包裹住；电缆层（21），位于光纤层（11）的一侧；电缆绝缘层（22），设在电缆层（21）外部并将电缆层（21）包裹住；以及保护套（3），设在光纤层（11）与电缆层（21）的外部；其中，保护套（3）将所有的光纤层（11）及电缆层（21）包裹住。
