Value Engineering0引言TBM施工超长距离大埋深隧洞排水已经成为施工中的重点和难点，施工中要用水，但是施工的隧道岩层又怕含水，往往一个项目的成功与否就是看前期对隧洞供排水的筹划和布局是否能满足项目施工过程中用水和排水的需求，现根据新疆TBM施工隧洞反坡排水关键技术及项目整体筹划布局进行研究分析，首先根据项目地勘资料确定岩层含水量，隧洞属于长距离、大埋深，应采用分段排水，并根据分段岩层含水量的不同配置相应的排水设备，考虑到埋深大，在配置排水管路和配置上考虑一次成型，以免后续因为排水量满足不了施工需要进行增加配置，增加工作量。

1工程概况该项目隧洞全长19.87km，上游采用钻爆法施工，下游采用1台TBM施工。

①上游钻爆法开挖段：上坡掘进，总长度2.2km。

②下游TBM掘进洞段：掘进段为主洞总长度17.67km，下坡掘进，掘进坡度1/2583m，开挖洞径7.0m。

③支洞为物料进出洞段：位于隧洞KS137+000m桩号处，进口布置在隧洞左侧，与主隧洞夹角87°49′7″，长度3952m，综合纵坡11.71%，支洞与主洞交叉布置30m长纵坡为零的洞段。

（图1）2地质条件项目位于新疆阿勒泰富蕴县境内，属于阿勒泰山南坡剥蚀丘陵区，地势总体北高南低，海拔高程1050~1090，地形起伏较小，山顶多呈浑圆状，山体坡度较缓，一般高差10~20m，基岩大多裸露，主要为荒漠地貌。

3排水方案根据地质资料及现阶段施工涌水情况，本标段需达到一般排水规模为350m3/h，本标段需达到备用排水规模为455m3/h，为将污水、废水排放到场地外污水蒸发池，考虑整个施工环节，需要在隧洞内布设一套排污系统。

①TBM主洞施工排水。

TBM主洞洞内排污系统配置为四级排水，TBM段施工排水为从步进洞段三级沉淀池处开始，通过每4500m一个固定污水池分级排水将污水排至步进洞段三级沉淀池，三级沉淀池处设置三套排污系统，直接采用一站式排水将水通过支洞排至洞外。

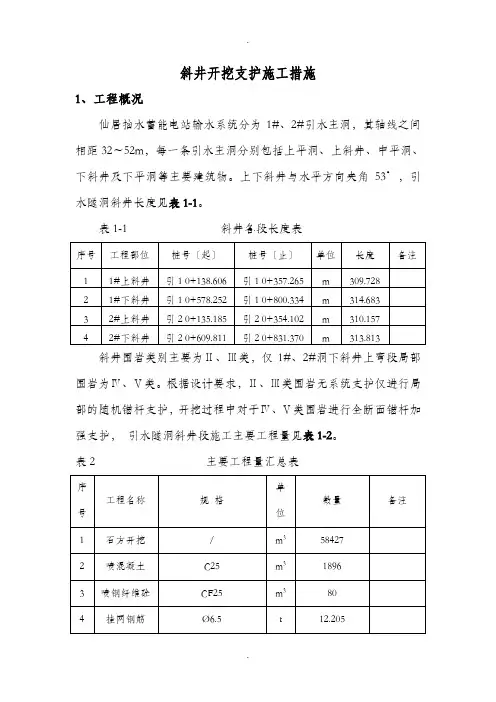

斜井开挖支护施工措施1、工程概况仙居抽水蓄能电站输水系统分为1#、2#引水主洞，其轴线之间相距32～52m，每一条引水主洞分别包括上平洞、上斜井、中平洞、下斜井及下平洞等主要建筑物。

上下斜井与水平方向夹角53°，引水隧洞斜井长度见表1-1。

表1-1 斜井各段长度表斜井围岩类别主要为Ⅱ、Ⅲ类，仅1#、2#洞下斜井上弯段局部围岩为Ⅳ、Ⅴ类。

根据设计要求，Ⅱ、Ⅲ类围岩无系统支护仅进行局部的随机锚杆支护，开挖过程中对于Ⅳ、Ⅴ类围岩进行全断面锚杆加强支护，引水隧洞斜井段施工主要工程量见表1-2。

表2 主要工程量汇总表2、施工重点、难点分析本工程斜井坡度为530，长度为330m，对地交通路线长，因此施工难度大。

主要表现在以下几个方面：〔1〕全断面扩挖时不利于施工人员上下交通；〔2〕大型机械化施工设备无法布置；〔3〕物资、材料及小型施工设备运输困难；〔4〕支护施工困难，设备材料难以布置；〔5〕施工环境差，平安隐患多；〔6〕测量控制困难，开挖体型不易控制。

3、施工布置3.1风、水、电布置爬罐施工所需风、水、电均由施工支洞已形成的系统接引，通过爬罐轨道所设管路引至工作面。

施工供风、供水：斜井段开挖所用风、水均从原平段施工时供风、供水系统中接引。

斜井段开挖施工供风及供水系统布置将根据开挖部位变化进行调整，具体如下：〔1〕反导井开挖的供风及供水：从原平洞开挖风源接引至爬罐平台，经爬罐自带高压风管输送至工作面。

沿原平洞开挖使用的供水管路引接水管至爬罐工作平台，在爬罐操作平台设置两个200L油桶作为水箱，经爬罐自带高压水泵和导轨高压水管输送至开挖工作面。

〔2〕正导井开挖供风及供水：在斜井上弯段布置一台GA95-8.5型阿特拉斯电动螺杆风冷式空压机〔13m3/min〕，采用高压橡胶风管接引至开挖工作面，并向导井输送新鲜空气。

将平洞开挖使用的供水管路延伸接引向工作面供水。

〔3〕斜井正向扩挖供风及供水：将正导井开挖时布置在上弯段的GA95-8.5型阿特拉斯电动螺杆风冷式空压机〔13m3/min〕更换为GA132-8.5型阿特拉斯电动螺杆风冷式空压机〔22m3/min〕，采用高压风管引接至扩挖工作面，通过高压风包向工作面供风。

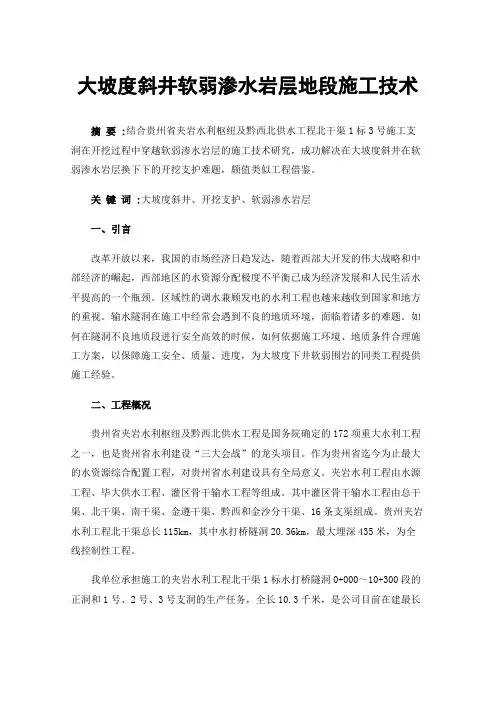

大坡度斜井软弱渗水岩层地段施工技术摘要:结合贵州省夹岩水利枢纽及黔西北供水工程北干渠1标3号施工支洞在开挖过程中穿越软弱渗水岩层的施工技术研究，成功解决在大坡度斜井在软弱渗水岩层换下下的开挖支护难题，颇值类似工程借鉴。

关键词:大坡度斜井、开挖支护、软弱渗水岩层一、引言改革开放以来，我国的市场经济日趋发达，随着西部大开发的伟大战略和中部经济的崛起，西部地区的水资源分配极度不平衡已成为经济发展和人民生活水平提高的一个瓶颈。

区域性的调水兼顾发电的水利工程也越来越收到国家和地方的重视。

输水隧洞在施工中经常会遇到不良的地质环境，面临着诸多的难题。

如何在隧洞不良地质段进行安全高效的时候，如何依据施工环境、地质条件合理施工方案，以保障施工安全、质量、进度，为大坡度下井软弱围岩的同类工程提供施工经验。

二、工程概况贵州省夹岩水利枢纽及黔西北供水工程是国务院确定的172项重大水利工程之一，也是贵州省水利建设“三大会战”的龙头项目。

作为贵州省迄今为止最大的水资源综合配置工程，对贵州省水利建设具有全局意义。

夹岩水利工程由水源工程、毕大供水工程、灌区骨干输水工程等组成。

其中灌区骨干输水工程由总干渠、北干渠、南干渠、金遵干渠、黔西和金沙分干渠、16条支渠组成。

贵州夹岩水利工程北干渠总长115km，其中水打桥隧洞20.36km，最大埋深435米，为全线控制性工程。

我单位承担施工的夹岩水利工程北干渠1标水打桥隧洞0+000～10+300段的正洞和1号、2号、3号支洞的生产任务，全长10.3千米，是公司目前在建最长的隧洞，也是唯一一个深埋隧洞。

面临深埋、涌水突泥，瓦斯、溶岩等高风险，施工难度大，安全风险高，是股份公司、集团公司重点关注的项目。

水打桥隧洞3号支洞位于贵州省毕节市大方县鼎新乡五一村境内。

3#施工支洞长L=696.606m，与水打桥隧洞相接部位桩号为8+864.026，施工支洞0+000～0+666.606段底坡i=35.28%，0+666.606～0+696.606段底坡i=0，施工支洞断面为城门洞型，衬砌后净空为6×5m（宽×高）。

冬期施工技术班级：2020年主项班（仅限水利水电工程主项专业）[共120学时，已含必修60学时+选修60学时]考试时长：15分钟，总分：10分，合格分数：6分单选题：(共4题，每题1分)1、冬期施工准备工作主要包括（）A .材料准备B .组织措施C .编制冬期施工方案D .现场准备2、对于大面积回填土和有路面的路基及其人行道范围内的平整场地填方，可采用含有冻土块的土回填，但冻土块的粒径不得大于（），其含量不得超过30%。

A .100mmB .150mmC .200mmD .300mm3、砌体工程的抗冻砂浆使用温度不得低于（）A .0℃B .5℃C .8℃D .10℃4、砌筑工程的冬期施工方法以（）为主。

A .冻结法B .外加剂法C .暖棚法D .蓄热法多选题：(共3题，每题1分)5.冬期施工的基本原则有（）A .确保工程质量B .一切以进度为主C .安全生产，避免安全事故的发生D .节省成本E .经济合理，减少能源消耗6.地基土的冻胀性分类，可分为（）A .不冻胀B .弱冻胀C .冻胀D .强冻胀E .特强冻胀7.冻土地基可采用( )、( )、( )、( )等施工。

A .干作业钻孔桩B .挖孔灌注桩C .沉管灌注桩D .预制桩E .人工挖孔桩判断题：(共3题，每题1分)8.构筑物及有路面的道路，路基范围内管沟可以用冻土回填。

对错9.冬期施工时，砌体砂浆会在负温下冻结，砂浆中的水泥由于水分冻结而停止水化作用，这将影响砂浆后期强度和粘结力。

对错10.基坑土方开挖应待桩身混凝土达到设计强度时方可进行。

对错劲性混凝土结构施工技术班级：2020年主项班（仅限水利水电工程主项专业）[共120学时，已含必修60学时+选修60学时]考试时长：15分钟，总分：10分，合格分数：6分单选题：(共4题，每题1分)1、劲性混凝土结构的基本构件（）。

A .混凝土B .梁C .柱D .梁和柱2、劲性混凝土结构在苏联则被称为（）。

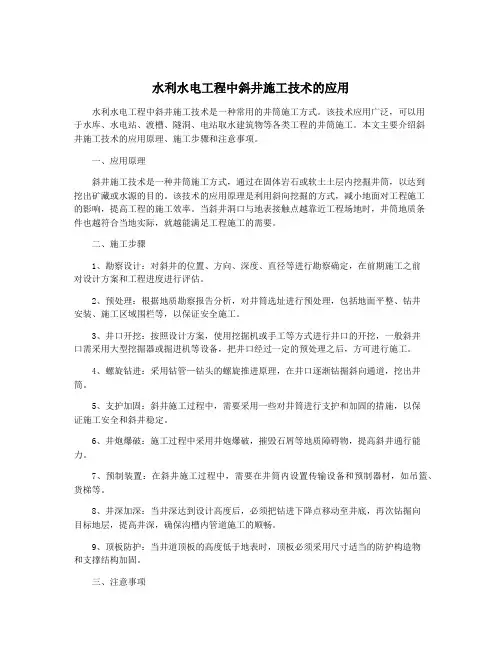

水利水电工程中斜井施工技术的应用水利水电工程中斜井施工技术是一种常用的井筒施工方式。
