斜井施工组织设计1 工程概况xx斜井（1#）全长2544.57m，与xx隧道右线相交于YDK496+500，与大里程方向成155039/23.57//交角，起始里程XDK0+000=YDK496+500，斜井洞口里程XDK2+544.57，设计XDK0+000～XDK2+373.997段2373.997m纵坡为-0.1%，XDK2+373.997～XDK2+499.30段125.3m纵坡为7%，变坡点XDK2+373.997高程99.078m。
根据施工资料设计洞口段XDK2+544.55—XDK2+481.55，共63m为Ⅴ级围岩，工程地质为松散砂状土表层为种植土,下层为强风化凝灰熔岩,洞顶围岩薄，洞口处覆盖层厚度约2m。
2主要工程数量xx1号斜井全长2544.57m，隧道围岩级别及长度见表1：隧道围岩级别及长度表1隧道名称围岩级别长度（M）总长度（M）ⅡⅢⅣⅤ1#斜井2391.57 70 20 63 2544.573施工组织与安排3.1施工管理组织机构本着“精干高效”的原则，组建成立中铁二十三局四公司向莆铁路FJ-10标项目部（项目经理部设在永泰县谭后村），项目经理部设项目经理1人，项目书记1人，项目副经理2人，项目副经理兼总工程师1人。
项目经理部设五部一室以及专家顾问，即工程技术部、安质环保部、物资设备部、计划部、财务部、综合办公室。
工程技术部下设精测队及地质预报中心和调度组，总人数36人。
配置的现场施工管理机构见图1。
图1 施工管理组织机构图3.2 斜井施工队伍安排xx隧道1号斜井由我部隧道二队负责全部施工任务，安排1个开挖班组，负责斜井开挖及出碴运输；1个支护班组，负责斜井初期支护，1个钢筋班组，负责斜井钢筋加工，1个衬砌施工班组，负责斜井的二次衬砌，1个辅助施工班组，负责设备维修、供风、供水、供电、通风、碴场维护。
高峰期183人。
具体见表2施工作业人员计划表。
施工作业人员计划表表2 序号工种数量（人）备注1 管理人员 62 技术人员 23 测量人员 34 安全员 25 爆破工 46 风枪工607 钢筋工208 立架工209 混凝土工2410 电焊工 611 电工 212 压力容器工 213 挖掘机司机 214 装载机司机 415 自卸车司机816 砼运输车司机 617 砼输送泵操作人员 218 保障人员10合计1834施工场地布置及临建工程4.1 施工场地施工场地按“方便施工、便于管理、少占地、环保、经济”的原则进行布置，在满足施工的条件下，做到文明施工和环境保护达标。
隧道斜井二衬施工专项方案编制：复核：审核：隧道斜井二衬施工方案一.编制依据1.本标段风道施工图纸以及现场实际情况。
2.省高指隧道施工标准化指南3.福建省高速公路隧道施工要点4.《公路隧道施工技术规范》JTG F60-20095.《公路工程质量检验评定标准》JTG F80/1-20046.斜井作业区施工方案。
二、工程概况1.总体工程概况斜井为xx隧道永久性通风通道，分左右两洞，右斜井洞口位于右洞YK20+678洞轴线右偏120m,长度686.8m，左斜井洞口位于右洞YK20+681洞轴线右偏142m,长度609.8m。
左右斜井各设送、排风道，其中右斜井排风道设计为施工加宽段，作为左右斜井和正洞斜井施工段的运输通道。
设计采用地表风机房。
右正洞送排风道合并到右斜井，左正洞送排风道合并到左斜井，斜井设置中隔板。
左斜井洞身坡度为19.8%，右斜井洞身坡度为18.5%。
ZXJZ0，YXJZ0，ZXJZ5-1，YXJZ5-1，ZXJZ5，YXJZ5段设仰拱，其余地段设计不设仰拱。
2.设计参数斜井段支护类型和衬砌形式见下表支护类型二衬钢筋（mm）二衬C25砼（cm）备注环向钢筋纵向钢筋拱墙仰拱ZXJZ0，YXJZ0 Φ20@200 Φ12@200 50 50 ZXJZ5-1，YXJZ5-1 Φ20@200 Φ12@200 40 40 ZXJZ5，YXJZ5 Φ16@200 Φ12@200 40 40 ZXJZ4-1，YXJZ4-1 Φ16@200 Φ12@200 35ZXJZ4，YXJZ4 35ZXJZ3，YXJZ3 25YXJZ2 20（1）钢筋：仰拱全部设钢筋。
ZXJZ0，YXJZ0拱墙和仰拱钢筋环向为双层Φ20@200mm，纵向为双层Φ12@200mm,层距390mm，保护层厚度为55mm,层间设Φ12@600mm架立筋。
ZXJZ5-1，YXJZ5-1拱墙和仰拱钢筋环向为双层Φ20@200mm，纵向为双层Φ12@200mm,层距290mm，保护层厚度为55mm,层间设Φ12@600mm架立筋。
斜井施工组织设计2018-7(458)1+458M排水斜井井巷工程施工组织设计2010年11月26日筠连县夏泉煤矿整合工程项目部+458M排水斜井井巷工程施工组织设计会审名单总工程师：技术负责人：项目负责人：矿长：安全副矿长：机电副矿长：施工负责人：目录第一章施工组织设计编制依据1第二章矿井设计概况1第一节矿井概况1第二节回风斜井井筒工程技术特征3第三节自然地理3第三章地质及水文地质概况4第一节地层4第二节构造6第三节井田水文地质。
7第四节瓦斯、煤尘、地温8第四章施工方案及施工方法9第一节施工方案9第二节井筒施工方法9第五章施工辅助系统20第一节提升、运输20第二节供电22第三节信号、照明及通讯26第四节压风26第五节排水26第六节供水26第七节通风27第八节地面施工场地布置27第六章劳动力安排及主要施工设备选型30 第一节风井施工工期安排说明30第二节劳动力安排31第三节投入主要施工机具明细34第七章工期保证措施35第八章质量保证体系及质量保证措施37 第九章安全保证措施42第十章文明施工、环境保护措施56第一节文明施工56第二节环境保护60第一章施工组织设计编制依据1、筠连县夏泉煤矿有限责任公司夏泉煤矿排水斜井施工招标文件，2、筠连县夏泉煤矿有限责任公司夏泉煤矿排水斜井施工平、剖、断面图3、筠连县夏泉煤矿有限责任公司夏泉煤矿排水斜井工程量清单及说明。
4、金珠井田勘探地质报告。
5、《煤矿井巷工程及验收规范》（GBJ213－90）。
6、《煤矿井巷工程质量验收评定标准》（MT5009－94）。
7、《煤矿安全规程》。
第二章矿井设计概况第一节位置交通筠连县镇舟镇夏泉煤矿位于筠连县城140°方向，直线距离约29km，属四川省筠连县镇舟镇政兴村管辖，其矿区中心地理坐标：东经：104°39′32″，北纬：28°00′42″。
该矿有2.5km的简易矿山公路与筠连县～镇舟镇的县级公路相连，距镇舟镇约3km，北西距筠连县城约43km接206国道，筠连～宜宾有铁路连通，从矿区到巡司火车站28km，交通十分方便（见图1交通位置图）。

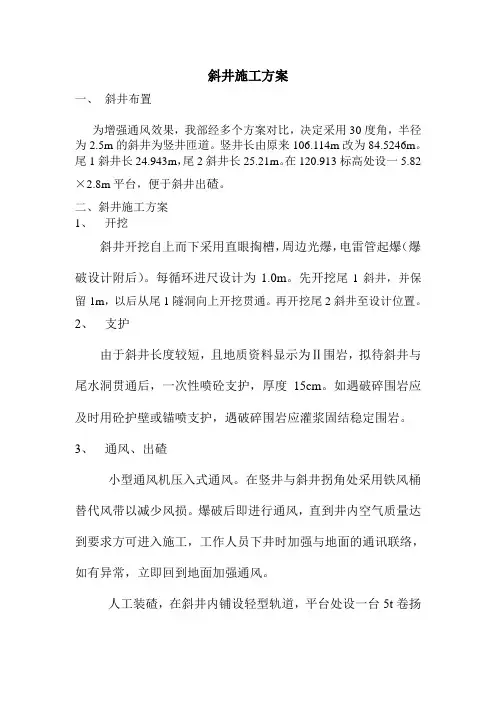

斜井施工方案一、斜井布置为增强通风效果，我部经多个方案对比，决定采用30度角，半径为2.5m的斜井为竖井匝道。
竖井长由原来106.114m改为84.5246m。
尾1斜井长24.943m，尾2斜井长25.21m。
在120.913标高处设一5.82×2.8m平台，便于斜井出碴。
二、斜井施工方案1、开挖斜井开挖自上而下采用直眼掏槽，周边光爆，电雷管起爆（爆破设计附后）。
每循环进尺设计为1.0m。
先开挖尾1斜井，并保留1m，以后从尾1隧洞向上开挖贯通。
再开挖尾2斜井至设计位置。
2、支护由于斜井长度较短，且地质资料显示为Ⅱ围岩，拟待斜井与尾水洞贯通后，一次性喷砼支护，厚度15cm。
如遇破碎围岩应及时用砼护壁或锚喷支护，遇破碎围岩应灌浆固结稳定围岩。
3、通风、出碴小型通风机压入式通风。
在竖井与斜井拐角处采用铁风桶替代风带以减少风损。
爆破后即进行通风，直到井内空气质量达到要求方可进入施工，工作人员下井时加强与地面的通讯联络，如有异常，立即回到地面加强通风。
人工装碴，在斜井内铺设轻型轨道，平台处设一台5t卷扬竖井开挖炮眼布置图9中空孔注：1、图中尺寸单位以厘米计；2、1-9为毫秒雷管段别；3、爆破参数根据实际情况进行调整。
4、施工工序流程斜井开挖爆破参数表5、斜井施工要点a.开挖采用直眼掏槽，当岩层倾斜较大且层理裂隙明显时，可采用楔形掏槽，有地下水时，可采用立式梯台超前掏槽法。
b钻眼前应将工作面的石碴清理干净并排除积水。
每一孔眼钻完，应将眼口临时堵塞，防止碎石掉落眼内。
c.每次爆破后应检查断面，不得有欠挖。
每掘进5~10m，核对一次中线，及时纠正偏斜。
d.Ⅳ、Ⅴ类围岩地段应及时支护，井壁有不利的节理裂隙组合时，及时进行锚固，在涌水和淋水地段采用预灌浆方法加固封闭围岩，进行止水。
e 提升设施要有专门设计，严格控制提升速度应不大于0.5m/s。
提升设备的连接装置和钢丝绳要有足够的安全系数，钢丝绳直径不宜小于16mm。
斜井施工组织设计1 概述1.1 编制依据1.1.1 《其岭隧道辅助坑道草图》1.1.2 《招标文件》及补遗书1.1.3 《铁路隧道施工技术规范》（TB10204—2002）1.2 工程概况斜井全长1422m，与隧道方向成9707’8”交角，起始里程HDK0+000=DK364+000，斜井洞口里程HDK1+422，设计HDK0+000～HDK1+422段1422m纵坡为0.5%。
根据施工资料设计洞口段HDK1+422—HDK1+250，共172m为Ⅴ级围岩，工程地质为松散粉质土表层为种植土，下层为强风化泥质砂岩，洞顶围岩薄，洞口处覆盖层厚度约2m。
斜井建筑限界：宽4.7m，高6.0m；行车方向：单车道行驶，设置错车道。
1.3 隧址工程地质条件1.3.1 自然地理隧道横洞段属剥蚀中低山地貌，绝对高程900~1200m，相对高差最大达300m，部分地形形成陡崖，植被发育，无路可寻，交通条件极困难；上覆0~3米粉质粘土，局部稍厚，洞身穿越震旦系南沱组区属低云贵高原东侧的梯级大斜坡地带、90%以上面积属于山岳地形，由西北向东南逐渐降低，山峦叠障、沟谷纵横。
山岭及河谷延伸方向基本与构造线一致。
地形受流水强烈侵蚀与切割，水系呈树枝状密布，横向形态多呈“V”型，基岩多裸露，阶地不发育。
属于华夏构造体系和新华夏构造体系联合影响带，构造线与线路大角度相交；为碎屑岩区；地下水普遍具风化带网状裂隙水特征，埋藏较浅，属浅层潜水；不良地质主要为滑坡，另有少量危岩落石、顺层、断层、岩溶、煤层瓦斯、有害气体、高地热、及可能存在的溶洞等；特殊岩土表现为局部沟槽软土。
由于该段主要通过震旦系至寒武系砂页岩地层，部分岩层经历浅变质过程，是全线侵蚀性水样比例仅次于全变质岩的地段。
取水样95组，其中41组对混凝土具侵蚀性，涵盖了大部分工程，侵蚀等级主要为H1，仅2组为H2，侵蚀类型主要为酸性侵蚀，局部为硫酸盐侵蚀。
1.3.2 工程地质评价1.3.2.1 斜井进口段斜井进口段属剥蚀中低山地貌，地面自然坡度约45°～60°，地形坡度较陡，坡面土层较薄，约为2米，岩层为页岩夹灰岩，软硬不均，岩体整体稳定性较差，故隧道进口段工程地质条件较差，施工开挖过程中易坍方冒顶，应加强支护。
目录第一章编制依据 (3)1.1 前言 (3)1.2编制根据 (3)第二章工程概况及地质概况 (5)2.1工程概况……………………………………………………52.2地层地质及水文地质情况 (5)2.3巷道工程概况 (16)第三章巷道施工方案及支护 (57)3.1施工方案的选择 (57)3.2支护设计 (57)3.3支护工艺 (58)3.4 巷道工程施工按次 (62)第四章巷道施工工艺 (63)4.1作业方式 (63)4.2工艺流程 (63)第五章巷道施工消费辅助零碎 (69)5.1排砰运输提升零碎 (69)5.2压风零碎 (69).5.3排水零碎 (69)5.4透风零碎 (69)5.5供电零碎 (71)5.6供水零碎 (72)第六章巷道正轨循环作业与劳动组织 (74)6.1劳动组织 (74)6.2正轨循环作业 (74)第七章巷道综合进度计划 (76)第八章工程质量目标及质量管理体系 (78)8.1 质量目标 (78)8.2 质量保证体系 (78)8.3 质量保证管理职责 (78)8.4 质量保证措施 (83)第九章安全技术措施 (85)9.1 通用部分 (85)9.2 掘进部分 (85)9.3 一通三防部分 (90)9.4 机运部分 (91)第十五章文明施工 (94).主、副斜井施工组织设计第一章编制根据1.1前言（前面省略矿井阐明）为了加快矿井开拓，保证矿井消费部署，加快矿井早日投入消费的工夫，决定进行主斜井、副斜井的施工工程。
为了有计划，有组织的兼顾安排该项目的施工，特编制本施工组织设计。
1.2 编制根据1.2.1由oooooooooooooooo提供的本项目设计图纸和文件。
1.2.2国家有关法规、规范和施工技术规范：1、国家关于工程建设现行的有关法律、法规及行业的有关规定。
2、国家关于工程建设现行的规范、标准及行业的有关规定。
3、施工及验收规范、规程及标准（1）《煤矿井巷工程质量检验评定标准》MT5009-94（2）《建筑工程施工质量验收》GB50300-2001（3）《建筑地基基础工程质量验收规范》GB50202-2002（4）《砌体工程施工质量验收规范》GBJ50203-2002；（5）《混凝土结构工程施工质量验收规范》GB50204-2002（6）《钢筋焊接及验收规程》JGJ10-84（7）《地下防水工程质量验收规范》GB50208-2002（8）《工程测量规范》GB50026-93（9）《建筑电气工程施工质量验收规范》GB50303-2002.（10）《井巷工程施工及验收规范》GBJ213-904、施工安全管理规范、规程规定（1）《建筑施工高处作业安全技术规范》JGJ80-91（2）《建筑机械运用安全技术规程》JHJ33-86（3）《施工现场临时用电安全技术规范》JGJ46-88（4）《建设工程施工现场供用电安全规范》GB50194-93（5）《建筑施工安全检查标准》JGJ59-99（6）《建筑施工门式钢管脚手架安全技术规范》JGJ128-2000（7）《施工升降机检验规则》GB/TI10054-88（8）《建筑卷扬机安全规程》GB13329-995、其他需求履行的法规标准和规范规程（1）中华人民共和国矿山安全法；（2）煤矿安全规程（2007年版）；（3）煤矿安全建设规定；（4）混凝土外加剂运用技术规范；（5）混凝土强度检验评定标准；（6）矿山井巷工程测量规范；（7）有关采矿、建井、建筑工程手册第二章工程概况及地质概况2.1工程概况整合后的xxxxxxxxxxxxxxxxxxxx煤矿是由.xxxxxxxxxxxxxxxxxxxxxxxx整合而成，xxxxxxxxxxxxx位于xxxxxxxxxxxxxx北部，行政隶属xxxxxxxxxx管辖。
第一章编制依据1．1业主提供的《xx金矿改扩建主副井及相关工程》招标文件、招标书附件、工程招标图纸。
1．2业主提供的释疑。
1．3招标书中提供的施工技术规范。
1．3．1 中华人民共和国矿山安全法1．3．2 冶金地下矿山安全规程1．3．3 GB6722-86爆破安全规程1．3．4 GBJ213-90矿山井巷工程施工及验收规范1．3．5 BJ86-85锚杆喷射砼支护技术规范1．3．6 钢筋砼结构工程施工及验收规范（GB20204-92）1．3．7 砼质量控制标准（GB50164-92）1．3．8 钢结构工程及验收规范（GB50205-92）1．3．9 岩金矿山地质与测量工作条理（试行）国金生文字[1989]第02号1．3．10 YSJ416-93有色金属地下开采矿山基建地质规程1．3．11 机械设备安装工程施工及验收规范第二章工程概况及内容2．1工程概况xx金矿位于xx市xx镇境内。
地理坐标东经117042＇～117043＇，北纬28058＇～28059＇。
矿区距xx市350km，距xx市25km。
从矿区经xx市至xx铁路的xx火车站32km，西距xx火车站76km，南至xx 铁路xx火车站112km。
矿区到xx镇有5km的专用公路，交通极为方便。
矿区年平均气温17.20C，一月平均气温 4.70C，七月平均气温28.60C。
年降水量1860mm，无霜期为252天。
矿区内第四系冲击层，主要以粘土为主，混有板岩、千枚岩等角砾，砾径多小于2厘米，呈半胶结或无胶结松散状态，具塑性和压缩性，在外力和动水压力作用下及易软化或潜蚀流动。
主斜井：井口坐标：X=7419.21m Y=8857.17m Z=+130.00m倾角25度，斜长945m，终点标高-270.00m工程地质特征：地表风化带：井口至进深50m，因风化作用裂隙发育，硬度低，稳固性差，易产生坍塌等。
施工时要加强支护。
基岩层：厚260m，为含碳千糜岩，层状结构，片理发育，岩石坚硬—半坚硬，一般f=8~10，整体性、稳定性好。

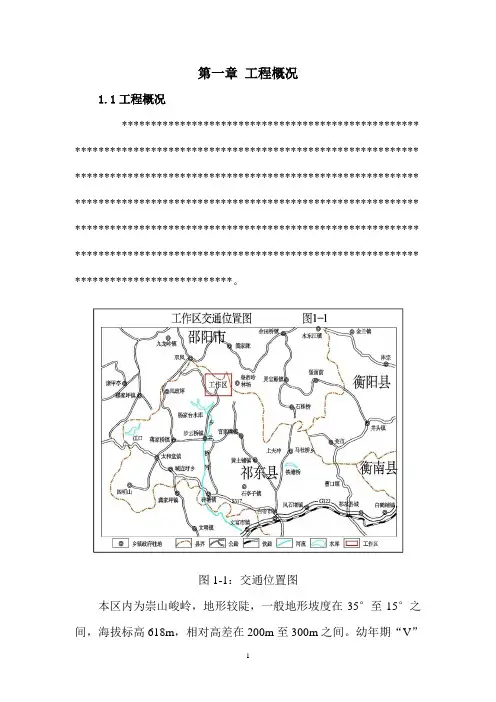

第一章工程概况1.1工程概况*************************************************** *********************************************************** *********************************************************** *********************************************************** *********************************************************** *********************************************************** ***************************。
图1-1：交通位置图本区内为崇山峻岭，地形较陡，一般地形坡度在35°至15°之间，海拔标高618m，相对高差在200m至300m之间。
幼年期“V”形谷发育，小溪细流终年不息。
地表浮土较薄，植被覆盖广泛。
工作区内无大的水源，仅有小溪流，能基本满足矿山生产、生活用水。
电力由邵阳供给，架设有3.5万伏的高压线路，供生产和生活用。
工作区气候属中亚热带季风湿润气候，年平均气温16.7～17.4℃，极端最低气温−12.1℃，极端最高气温40.4℃，年均降雨量1217.3mm，雨季集中在4～6月份。
区内耕地面积较少，以林业为主。
农田以水稻为主，经济作物以茶油、花生为主。
1.、巷道断面及工程特征：⑴斜井井口坐标：X=2988645.629, Y=37580675.222 井筒方位角α= 202.38°，坡度β=30°，巷道净宽2.8m，净高2.6m，巷道毛断面=7.1m2，巷道拱部为三心拱，拱高为0.93m，墙高为1.67m，混凝土水沟为200×200mm。
湖南桃江久通锑业有限责任公司板溪矿区明斜井井筒掘砌工程施工组织设计武钢宏信置业发展有限公司二0一四年十一月目录前言 (4)第一章工程概况 (6)一、工程概述 (6)二、主要巷道及工程量 (6)三、工程地质及水文地质 (7)第二章施工准备 (8)一、四通一平 (8)二、大临设施工程 (8)三、技术准备工作 (9)四、设备物资准备 (10)第三章施工方法 (11)一、施工方案 (11)二、凿岩施工方法 (11)三、装岩方法 (13)四、支护方法 (14)五、施工测量方法 (15)六、井筒防治水及过断层破碎带施工方法 (16)第四章施工辅助系统 (18)一、天轮井架 (18)二、提碴及运碴 (18)三、通风系统 (21)四、压风系统 (21)五、供水系统 (22)六、排水系统 (22)七、污水处理 (22)八、井上下信号、通讯和照明 (23)九、供电系统 (24)第五章施工设备及设备布置 (26)一、凿井设备 (26)二、提升机地面布置 (26)三、施工设备 (26)四、设备保养维修 (29)第六章项目管理模式及劳动力组织 (30)一、项目管理模式 (30)二、施工组织管理 (31)三、人员配备 (31)四、劳动力计划 (33)第七章施工进度安排及工期保证措施 (35)一、工期保证措施 (35)二、施工工期 (36)三、工期延误补救措施 (36)第八章质量、环境和职业健康安全方针 (38)一、方针内涵 (38)二、方针目标 (38)第九章质量保证体系及质量保证措施 (40)一、质量标准 (40)二、质量保证体系 (40)三、主要质量管理人员职责 (41)四、施工过程中的质量管理 (42)第十章施工安全及文明生产 (43)一、安全管理执行标准 (43)二、建立项目部安全保证体系 (43)三、安全管理措施 (43)四、安全管理制度 (44)五、安全保证措施 (44)六、主要安全管理人员的安全职责 (46)七、安全生产事故应急救援预案 (46)八、文明施工 (49)九、环境污染监测及卫生防护 (50)第二部分：附图表 (51)前言根据本工程设计的特点，结合我公司的施工经验和技术装备等因素，编制了此工程的施工组织设计，其主要特点如下：1、湖南桃江久通锑业有限责任公司板溪矿区明斜井井筒掘砌工程施工采用7655风钻掘进，出碴采用P60耙岩机配合斜井前卸式箕斗，提升用JK-2*1.5E提升机，施工机械化程度高，能有效保证施工安全。
2、湖南桃江久通锑业有限责任公司板溪矿区明斜井井筒掘砌工程施工采用全断面光面爆破施工法，能有效保证建设方施工质量要求。
3、建立项目施工负责制，实行项目法管理，实现质量、进度、安全、成本四大控制。
4、坚持安全生产和文明施工，实行标准化管理，不断改善作业环境和劳动条件，树立良好的企业形象。
施工组织设计编制依据1、怀化湘西金矿设计科研有限公司设计的施工图；2、湖南桃江久通锑业有限责任公司招标文件；3、《金属非金属矿山安全规程》（GB16423-2006）；4、《爆破安全规程》（GB6722-2006）；4、《建井工程手册》；5、《矿山井巷工程施工及验收规范》（GBJ213—90）6、《有色金属矿山井巷工程施工规范》（GB50653—2011）7、《锚杆喷射混凝土支护技术规范》（GB50086-2001）；8、《喷射混凝土施工技术规程》（YBJ226-1991）；9、《施工现场临时用电安全技术规范》（JGJ-46-2005）；10、《工程建设施工企业质量管理规范》(GB/T50430-2007)；11、《冶金矿山测量规范》（YB/T4385-2013）；12、国家现行的相关规定及标准；质量等级：合格率100%。
安全管理目标：个人无双违、项目部无轻伤。
我单位在本工程的建设中，将主动接受建设单位的监督和领导，强化企业管理，积极采用新技术、新材料、新设备、新工艺，以一流的管理、一流的施工技术和装备，创造出一流的施工质量和进度，按建设方的要求，保质保量地完成标内工程。
第一章工程概况一、工程概述工程名称:桃江久通锑业有限责任公司板溪矿区明斜井井筒掘砌工程;工程主要内容：从地面往下正掘686m、净断面9.68m2斜井一条。
征地未完成前，废石须由斜井口汽车转运至226废石场，运距400m。
要求采取光面爆破，喷砼支护，支护厚度50mm，砼标号C20，根据实际情况局部可能采用锚网喷砼支护或钢筋混凝土拱支护，拱支护厚度300mm，砼标号C30。
二、主要巷道及工程量明斜井井筒掘砌工程量表三、工程地质及水文地质根据招标文件及现场调查以及收集的有关资料，预计本项目的工程地质和水文地质均属简单类型。
1、工程地质：岩石坚固性系数≦7。
2、水文地质：井筒涌水量按最低计，即井筒涌水量小于5m3/h。
第二章施工准备一、四通一平根据招标文件，工业场地四通一平已经满足基本条件，厂区运输道路也已经满足施工要求。
生活用水由业主提供管道接口供日常生活用水；工业用水在明斜井井口设一个高位水箱，井筒前期施工由业主提供水源灌到高位水箱，后期把井筒淋水收集后排至高位水箱内，供施工作业生产用水。
本工程由业主提供6KV的施工电源至施工作业地点附近，人员进场后可将照明线路及施工电源接至各需要地点；井筒内的集水通过BQF-50/ 25潜水泵排水到箕斗与废石一起排到地面；如用水量变大，则根据涌水量情况在斜井井筒设立转水仓，施工作业面的水通过水泵排到转水仓，然后通过转水仓排至地面水沟；井筒的碴石由提升系统提至井口，装载机转载，征地未完成前，废石须由斜井口汽车转运至226废石场，运距400m。
二、大临设施工程大临设施包括以下主要内容：1、井口大临设施：如提升机房、压风机房、配电房、设备维修车间、材料堆放及加工棚、配件仓库等。
2、设备基础工程：如压风机、提升机等设施基础。
3、凿井特殊设施工程：卸矸台、天轮平台、供电、供水、通风系统，工业广场道路、工业广场照明等。
4、办公设施：主要办公设施如办公室、会议室、资料档案室等，在井口布置井口值班室、生产调度室、岗前安全教育室、井口休息室等。
5、生活设施：需要在井口附近设置工人宿舍、食堂、洗浴间、厕所等。
主要大临设施参数见表3-1。
三、技术准备工作1、组织生产管理人员和施工技术骨干，认真阅读施工图纸。
按基本建设程序进行图纸会审，发现问题及时与设计院、监理单位和业主商议，提出解决问题的办法和建议。
2、组织全体施工人员学习有关技术规程、施工规范、规定及标准，组织人员的安全培训工作。
3、在领会设计意图后，分析施工技术上的难点问题，编制切实可行的《施工组织设计》，并按程序进行公司内部审批，报监理单位批准。
同时作为指导工程施工的依据。
4、按照业主提供的测量三角网点及水准点的数据，进行复核验算，并进行现场施工测量标定及放线工作。
5、监理单位发布开工令后，即可开始正式施工。
表3-1 工业及生活大临设施表四、设备物资准备1、以施工组织设计为依据，编制设备使用计划，按照设备表中的设备进场时间组织设备，避免因设备延误而影响施工。
2、对于新采购的大件设备，公司要定期落实设备制作加工情况，及时组织设备的交付及验收。
3、对于公司内部调配的设备，及时组织设备的装、运、卸工作，设备进场后及时检查、安装、调试。
4、以施工图纸和施工组织设计为依据，编制材料供应计划，按照材料表中的材料进场时间组织材料，避免因材料延误而影响施工。
5、工程质检部门协助物资供应部门做好工程所需材料的采购工作，材料供应部门及时提供原始质保资料，工程质检部门做好有关原始材料复试报告，对于不合格的设备、材料严禁入场。
第三章施工方法一、施工方案根据本工程的工程地质、水文地质情况，工程结构形式、设计参数和工程量大小，业主要求的施工工期以及我公司的实践经验、装备水平等，确定斜井采用单钩箕斗提升、耙岩机机械化施工作业线，全断面掘进和支护单行作业的施工方案。
提升运输：采用一套单鈎提升系统：选用1台JK-2×1.5E型提升机，配套采用2.5m3前卸式箕斗提碴，斜井钢井架一座、前卸式箕斗翻矸设施一套，废石通过溜槽卸入地面，由ZL-50装载机配汽车排放到业主指定的位置。
掘进：采用全断面光面爆破施工法，采用YT-28型气动凿岩机凿岩。
采用乳化炸药，毫秒非电雷管起爆。
浅深孔钻眼爆破法，炮眼深度2.5m，一次掘进循环进尺2.1m。
周边眼采用间隔装药结构。
装碴：采用1台P60型耙岩机配XFJ-2.5箕斗。
支护：地面配置一台ZL-10A型（0.3m³铲斗）装载机专供上沙石料，1台JS-500型搅拌机；将搅拌好的干式喷浆料用自制专用料车下运至喷浆（浇灌）工作面。
井筒浇灌采用拼装式金属模板。
施工方式：采取掘进和支护单行作业的施工方式。
掘进15~25m后对井筒进行支护。
如遇岩石破碎情况，采用短掘、短支施工方式。
二、凿岩施工方法明斜井井筒掘砌工程施工全部采用全断面光面爆破施工法。
掘进采用YT—28风钻打眼，爆破采用光面爆破技术，采用1台P60型耙岩机配XFJ-2.5箕斗。
1、凿岩爆破：爆破参数的选择：（1）炮眼深度：根据我公司现有的凿岩机具和多年的施工经验确定：掏槽眼2.5m 辅助眼2.3m 周边眼2.3m（2）炮眼直径：Ф=d+（4~6）mm，d为药卷直径，选用Ф38的合金钻头，炮眼直径为42mm。
（3）周边眼距及辅助眼参数的确定：周边眼距按光面爆破要求设计，炮眼邻近系数a=E/W=0.8，周边眼沿巷道轮廓线均匀布置。
（4）掏槽眼的布置：根据以往的施工经验，设计采用直线掏槽，掏槽眼一般布置在巷道中线左右、腰线上下处。
以上详见斜井井筒炮眼布置图（5）装药：掏槽眼及辅助眼采用连续装药方式，周边眼采用间隔装药方式；详见斜井井筒装药结构示意图。
（6）起爆方法：采用非电起爆系统。
（7）爆破图表及循环图表：分别见斜井井筒预期爆破效果表，斜井井筒爆破参数表，斜井井筒掘进循环图表。
图爆破工艺流程三、装岩方法采用1台P60型耙岩机配XFJ-2.5箕斗装碴，JK-2×1.5E型提升机提升到地面翻矸设施，废石通过溜槽卸入地面，由ZL-50装载机配汽车排放到业主指定的位置。
四、支护方法1、砼料的下放：地面配置一台ZL-10A型（0.3m³铲斗）装载机专供上沙石料，1台JS-500型搅拌机；将搅拌好的干式喷浆料用自制专用料车下运至喷浆（浇灌）工作面。
2、喷射砼支护：支护设计主要为喷射砼支护，厚度为50mm。
喷射砼前用水清洗巷道壁，并将松石危岩处理干净。
砼喷浆机布置在躲避硐内，通过软管接至受喷面，喷射砼时喷枪与受喷面垂线成100—150°夹角，喷枪旋转直径为300mm，旋转轨迹以一圈压半圈作水平横向运动。
如工作面有大面积涌水时应用导水管将水导出。
